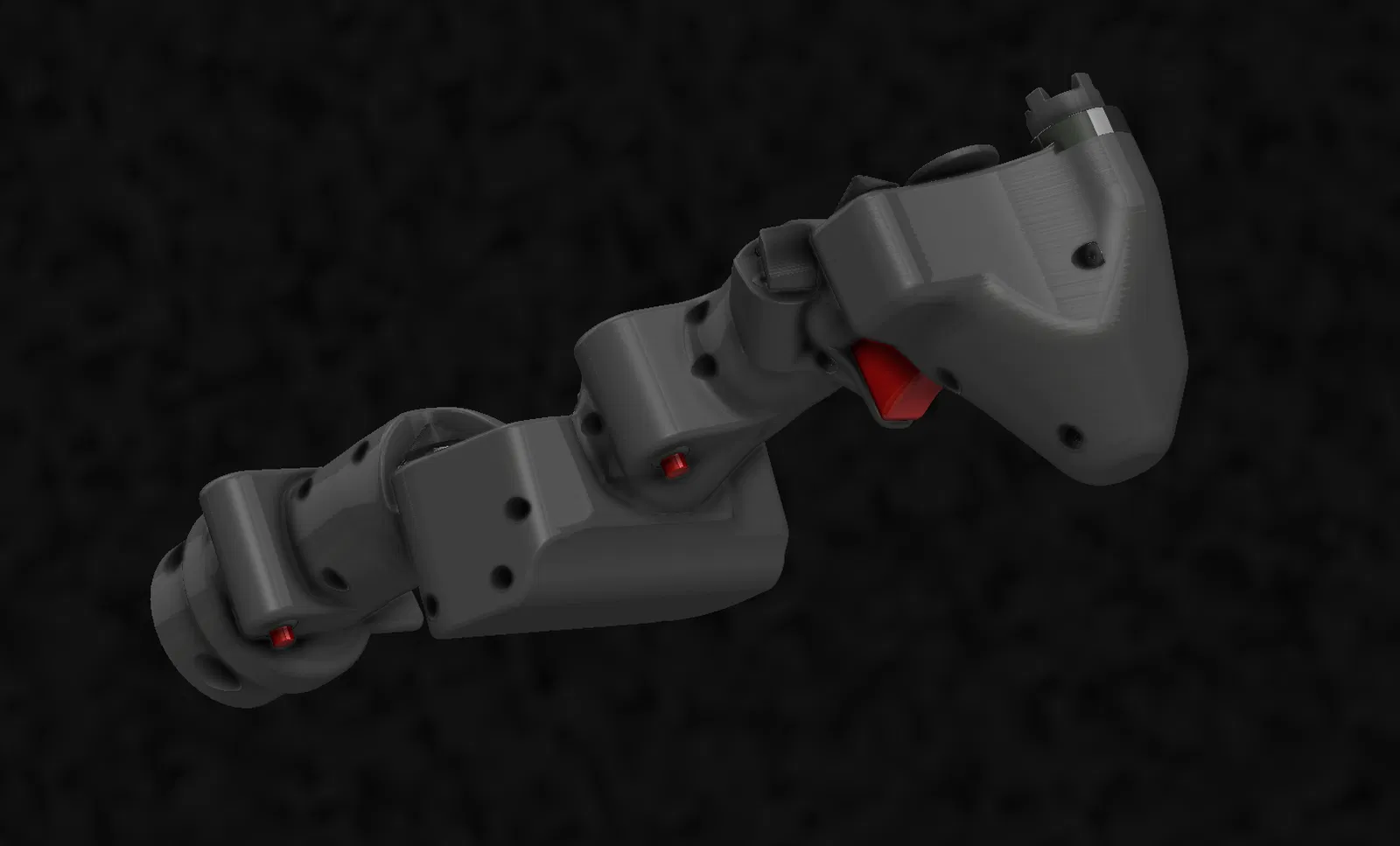

Tay cầm AH-64 Collective Grip in 3D

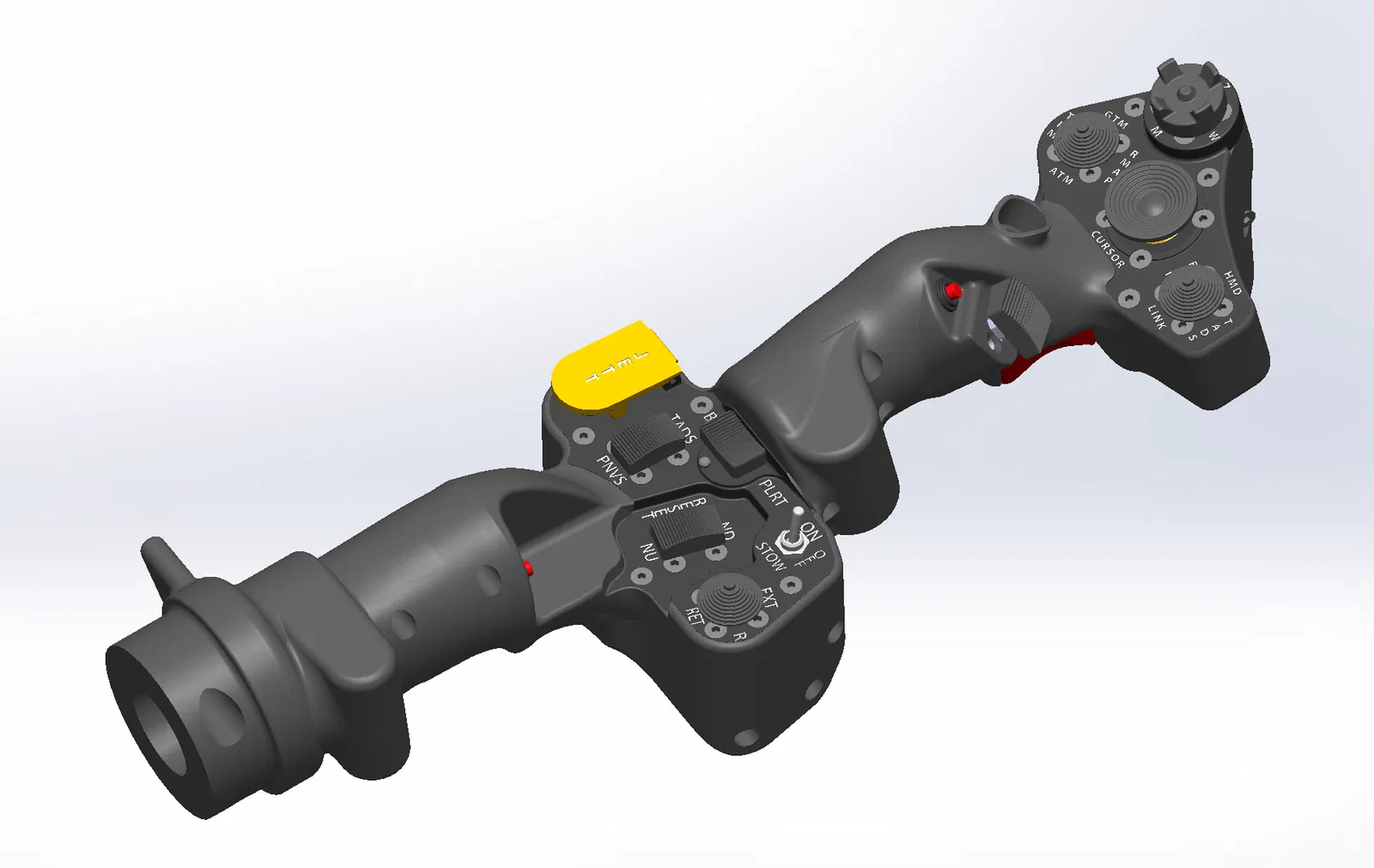

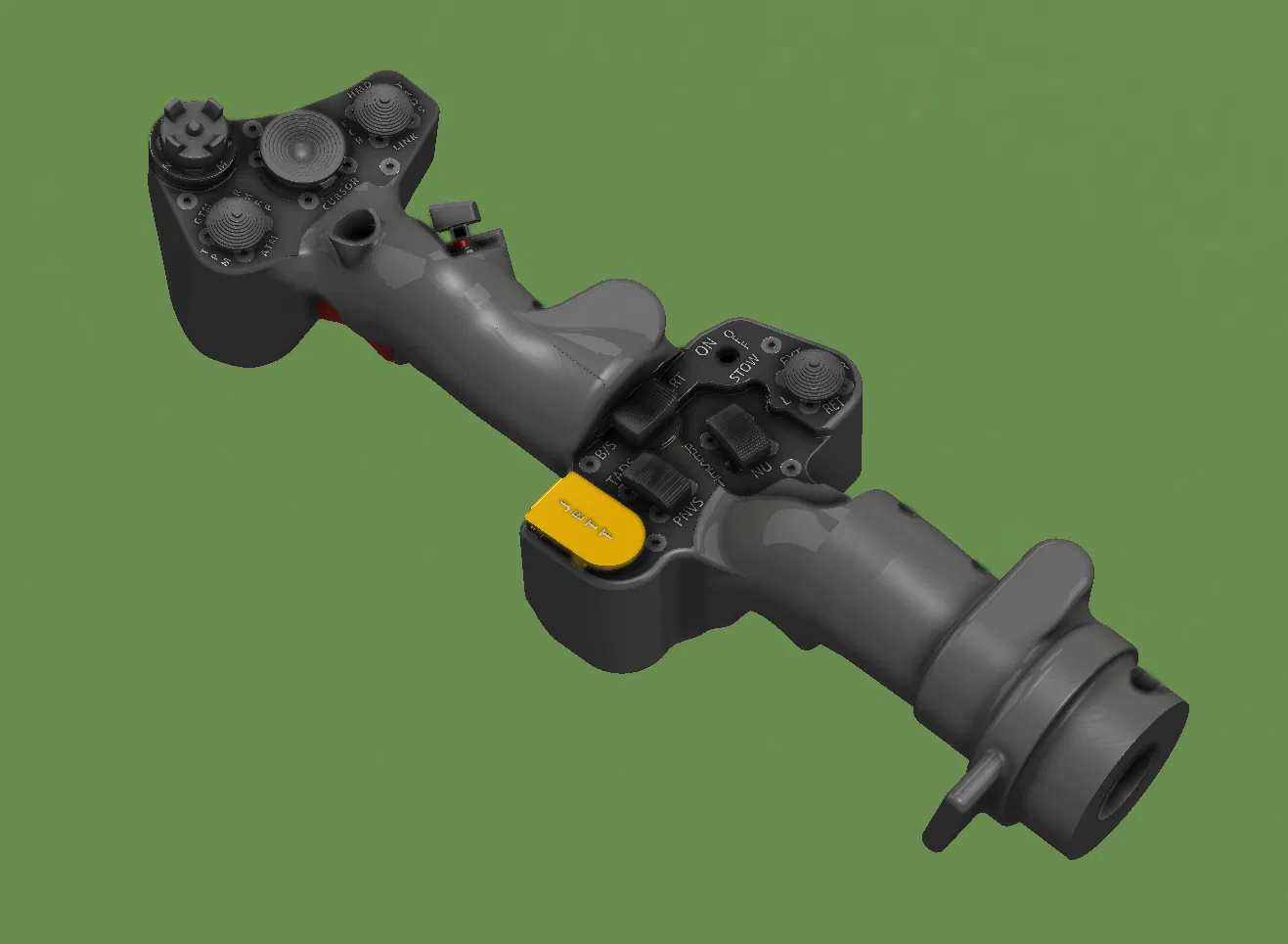

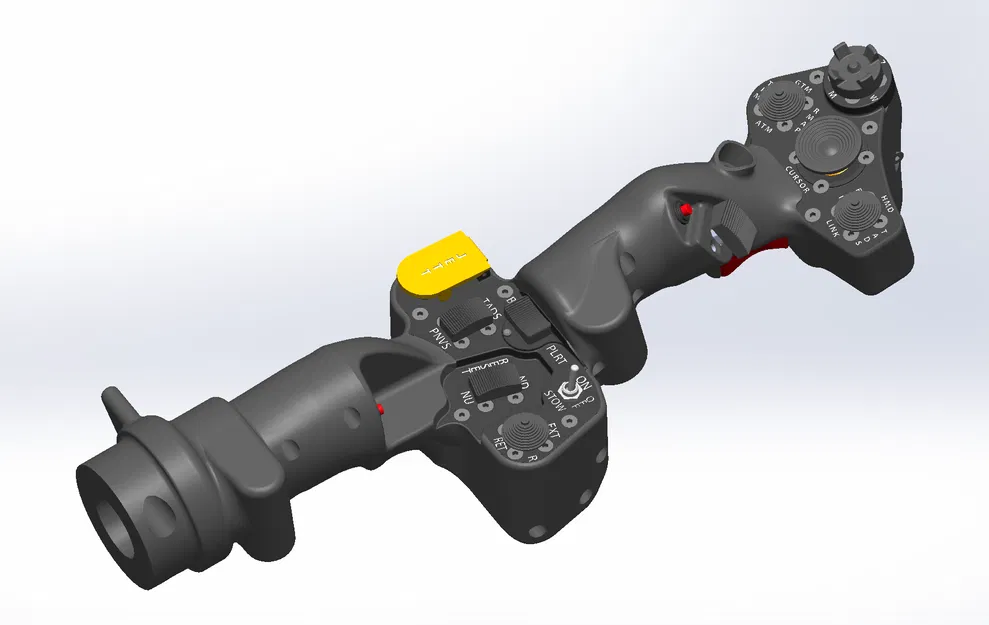

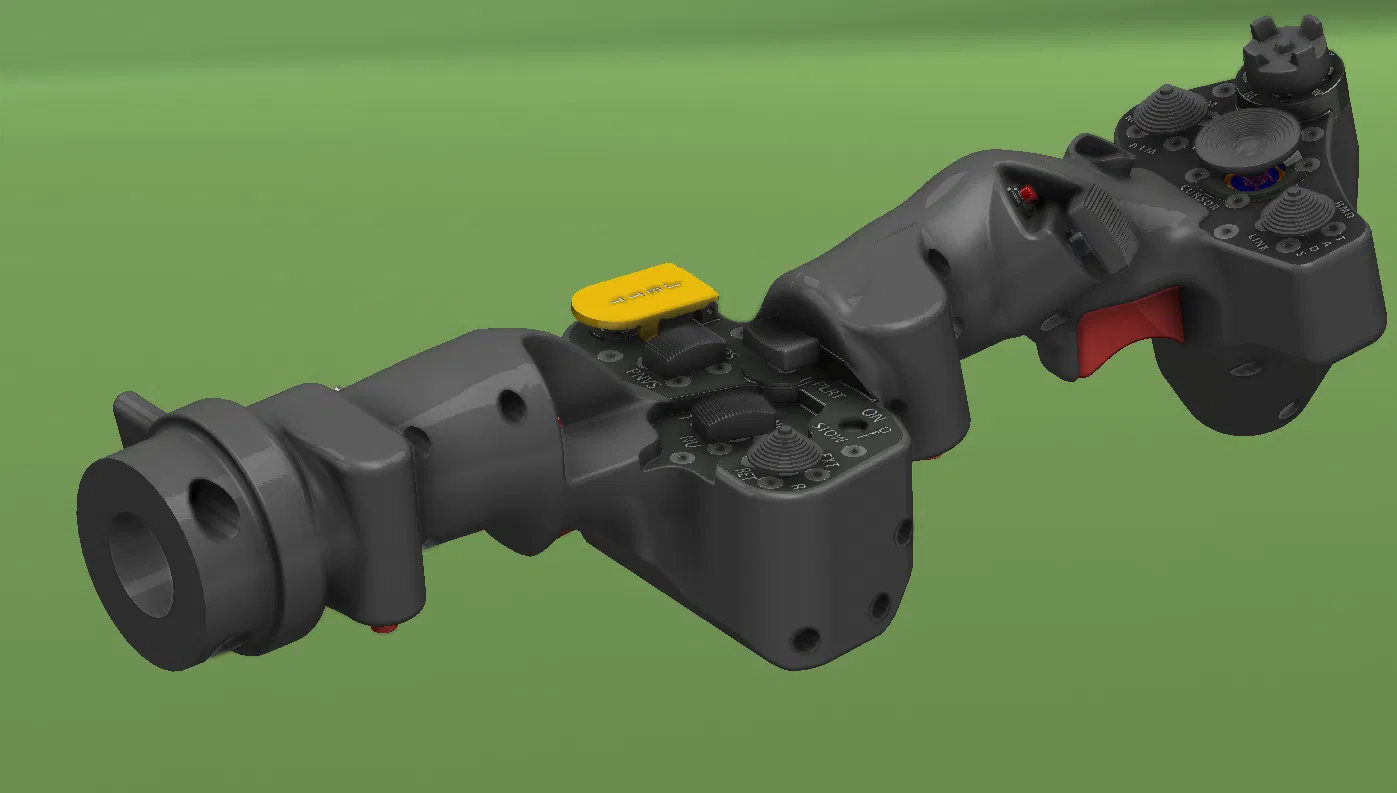

Đây là mẫu 3D tay cầm collective AH-64D mình tự thiết kế dựa trên các bản vẽ kích thước tìm thấy trên mạng. Ban đầu mình làm cái này để có tay cầm cho riêng mình khi bay DCS. Thiết kế bao gồm đầy đủ các nút bấm và công tắc như trên tay cầm thật, chỉ thiếu phần bảo vệ cò phía dưới và lẫy bảo vệ nút chop. Để lắp hoàn thiện, bạn có thể xem thêm

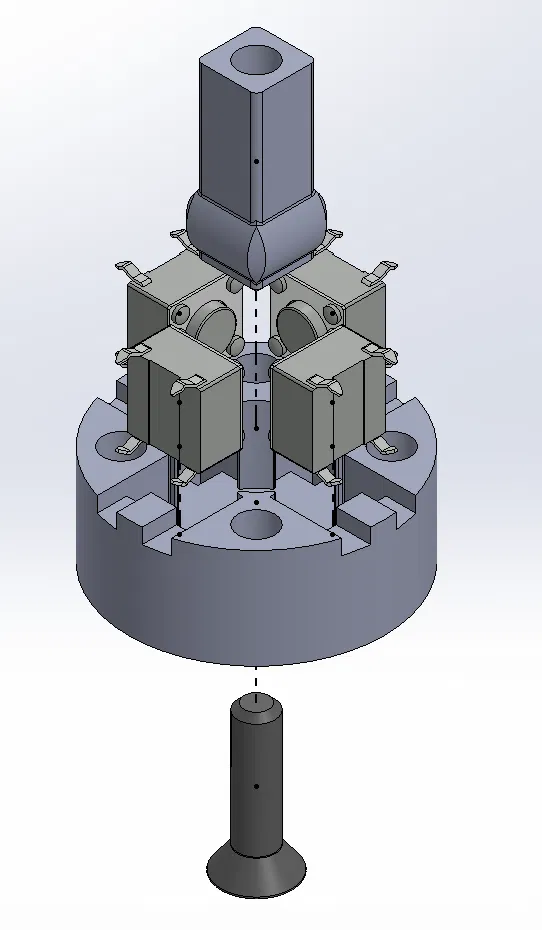

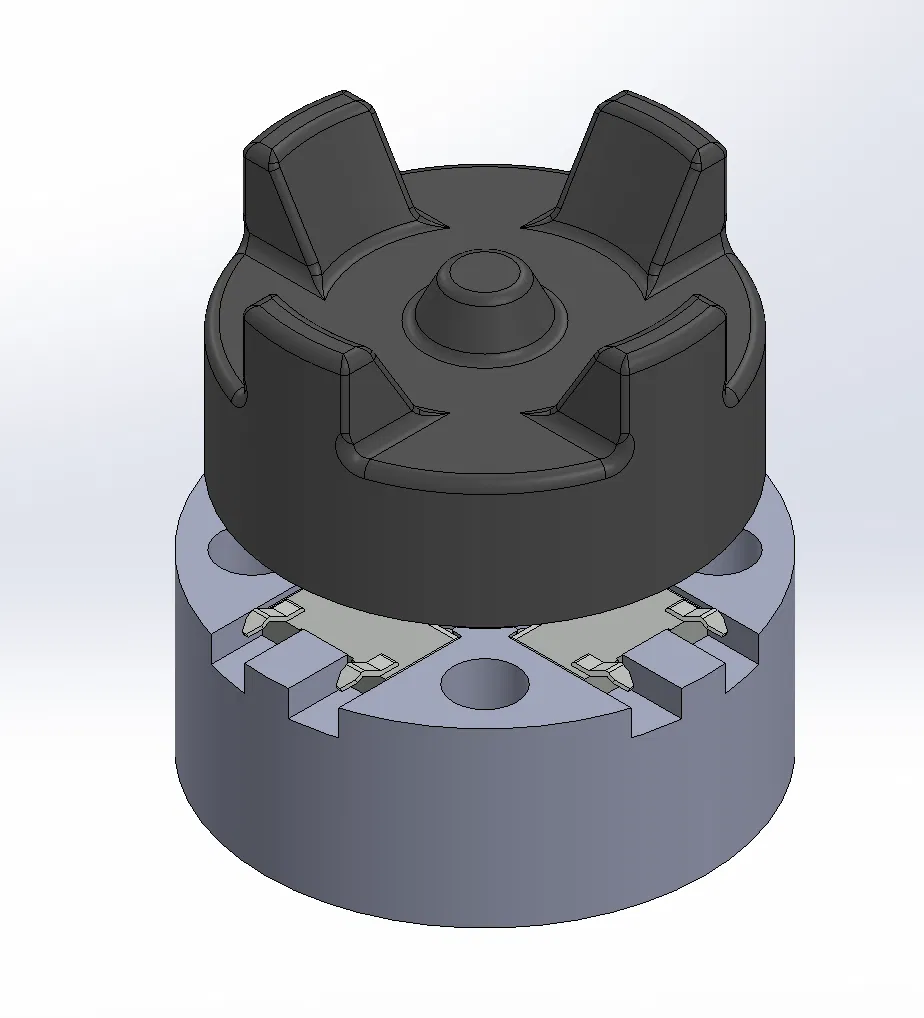

Mình đã dùng thử cả năm nay và nó vẫn hoạt động tốt. Thiết kế các công tắc 4 hướng & 2 hướng có lẽ chưa phải là tối ưu nhất, nhưng vì chúng hoạt động ổn nên mình chưa có ý định làm bản mới. Lưu ý, bạn có thể cần tinh chỉnh kẹp hoặc ống lót của các nút bấm (nút pinky) để tránh việc cả bộ chuyển đổi bị đẩy lún vào trong khi nhấn.

Trên AH-64D thực tế, công tắc kiểm soát stab là loại 2 hướng, nhưng bạn có thể lắp loại 4 hướng vào vị trí đó để có thêm 2 nút phụ.

Việc lắp ráp đòi hỏi một chút kỹ năng kỹ thuật, nhưng không phải là không làm được (ngay cả mình còn làm được mà!). Vì kiến thức điện tử của mình có hạn, mình sẽ không đưa ra hướng dẫn chi tiết, nhưng dưới đây là danh sách linh kiện mình đã sử dụng.

Danh sách linh kiện và một số mẹo lắp ráp:

Phần cứng:

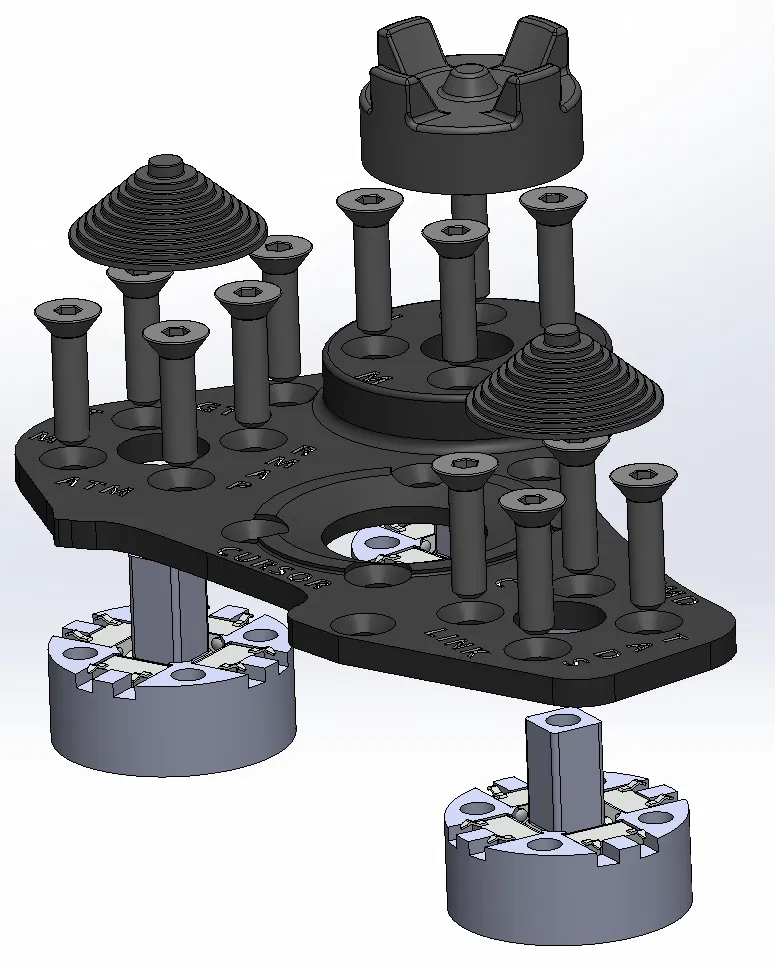

• Mình gợi ý dùng ốc vít đầu bằng M3x10; mình dùng M3x15 nhưng thấy hơi dư.
• Với trục công tắc 2 hướng và 4 hướng, dùng M3x15 cho chắc chắn, dù M3x10 vẫn ổn.
• Mình dùng bút sơn để tô các ký tự khắc nổi cạnh nút bấm. Tô đầy sơn trắng rồi lau phần thừa bằng khăn tẩm cồn hoặc dung dịch tẩy sơn móng tay.
• Để kẹp chặt tay cầm vào ống, mình dùng đai ốc cấy M6 và ốc M6x8. Bạn có thể dùng mỏ hàn để nung nóng rồi nhấn đai ốc vào nhựa.

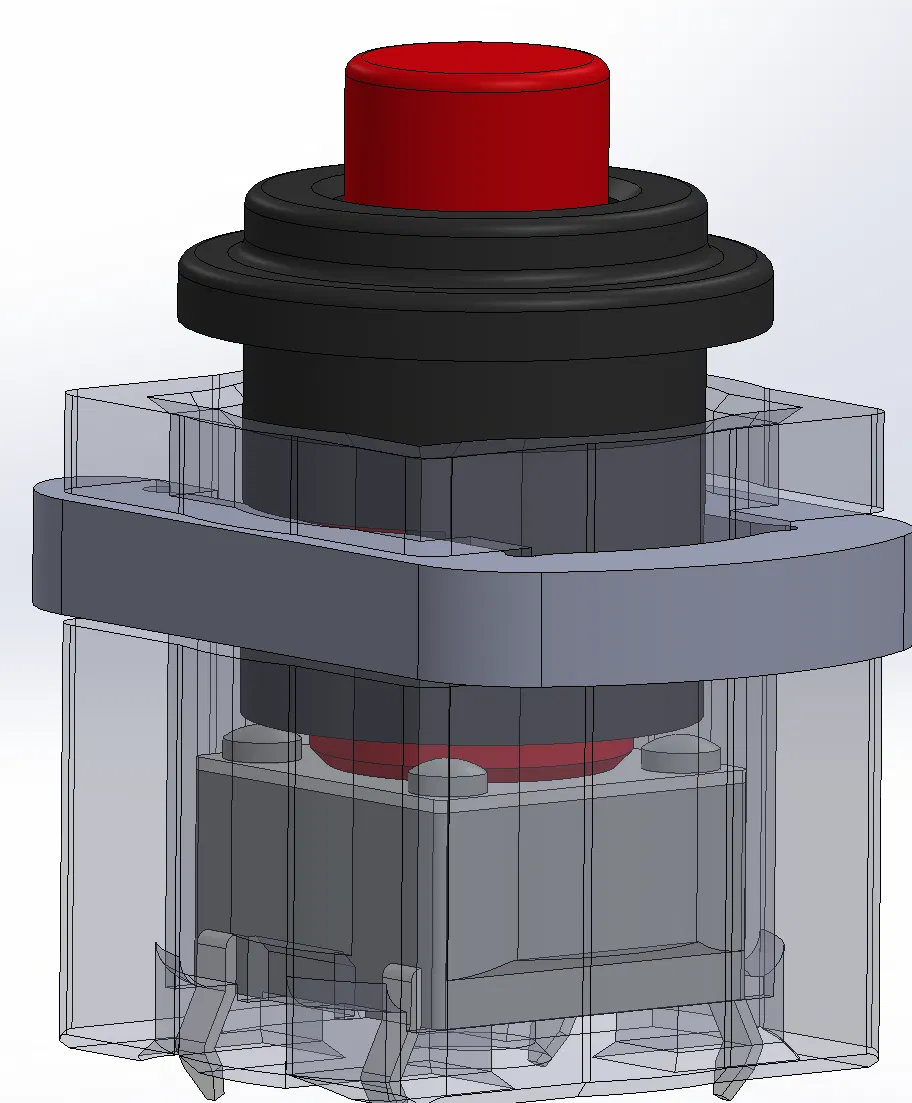

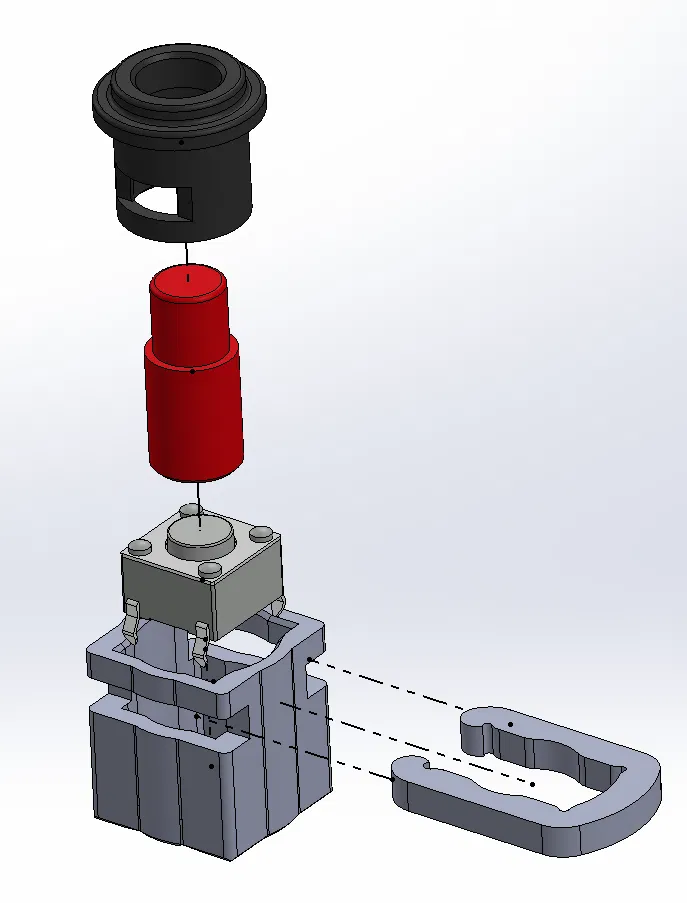

• Các nút bấm đều dạng lắp ép (press fit).
• Nên dùng nhíp gắp hoặc kìm mũi nhọn để dễ lắp ráp hơn.
• Bạn có thể dán keo các phần của vỏ tay cầm lại thành từng cụm trước khi lắp vào nhau. Đừng dán hai nửa trái và phải lại với nhau nếu bạn muốn mở ra sửa chữa sau này.

Điện tử:

• Các công tắc cảm ứng (tactile switches) dùng loại 6mm x 6mm x 4.3mm từ Digi-key. Mình dùng loại này, loại khác cùng kích thước cũng ổn.
• Công tắc đèn rọi dùng công tắc gạt 6mm ON-OFF-ON.
• Lò xo cho cò súng mình cắt từ lò xo bút bi.
• Mình dùng hai thanh ghi dịch (shift registers) gắn bên trong tay cầm.
• Cần joystick dùng loại mini như trên tay cầm Xbox/PS.
• Dùng board STM32 Blue Pill và phần mềm FreeJoy để cấu hình.

In 3D:

• Nên dùng nhựa PLA vì nó cứng cáp và dễ in.
• Đặt mặt phẳng khớp nối lên bàn in.
• Sử dụng hỗ trợ (support) nếu cần.
