Đế giữ pin 18650 dùng vít – Thiết kế dạng mô-đun, không cần hàn

Tổng quan dự án

Tôi muốn thiết kế một loại đế giữ pin 18650 không cần hàn và dễ dàng tháo rời, giúp bạn có thể tái sử dụng pin và thay thế các viên pin yếu một cách đơn giản khi cần thiết.
Mục tiêu là tạo ra các bộ pin dung lượng nhỏ cho những dự án tiêu thụ điện năng thấp.

Bạn có thể tự do lựa chọn số lượng pin mắc nối tiếp hoặc song song tùy theo nhu cầu cụ thể.

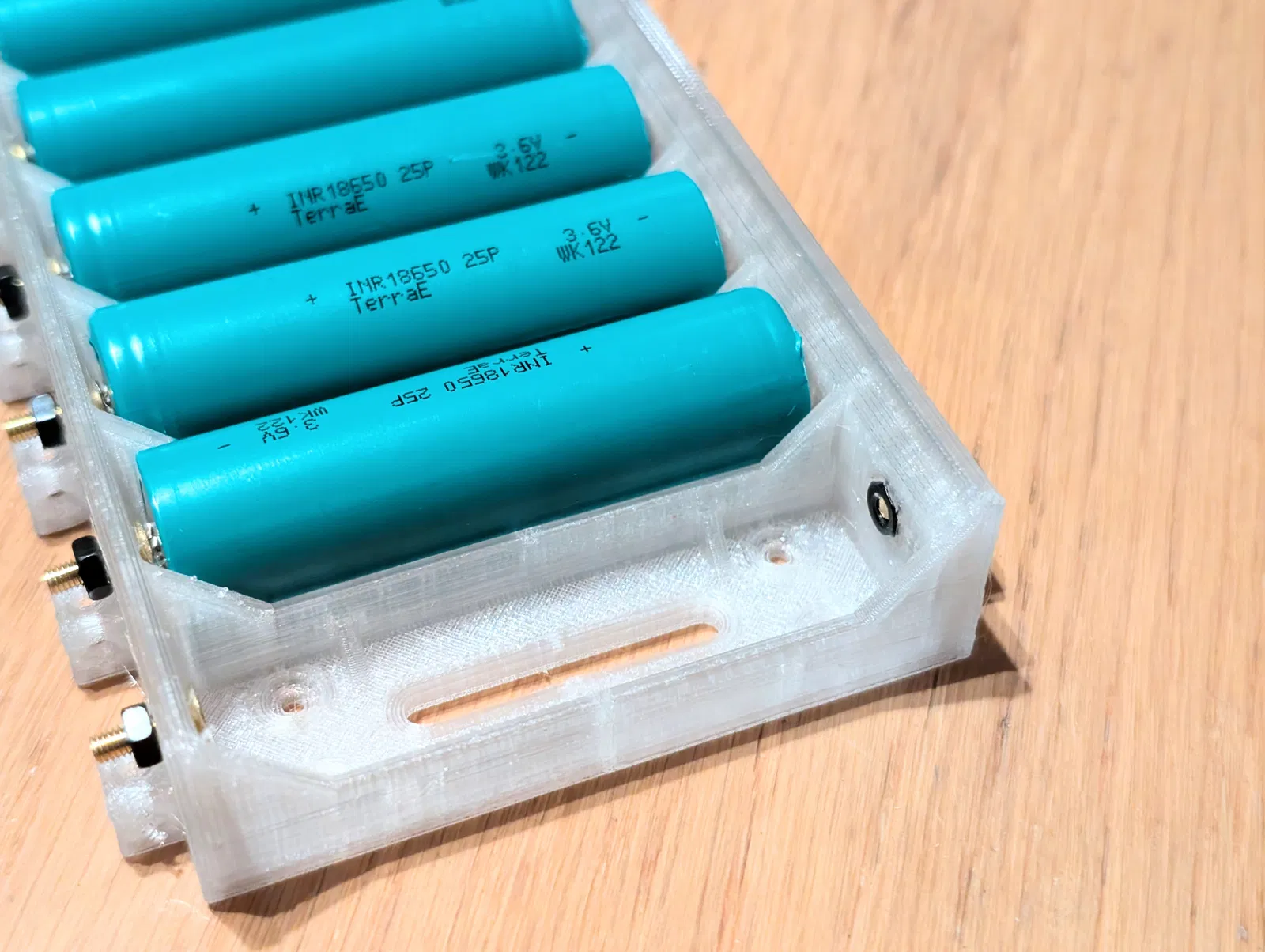

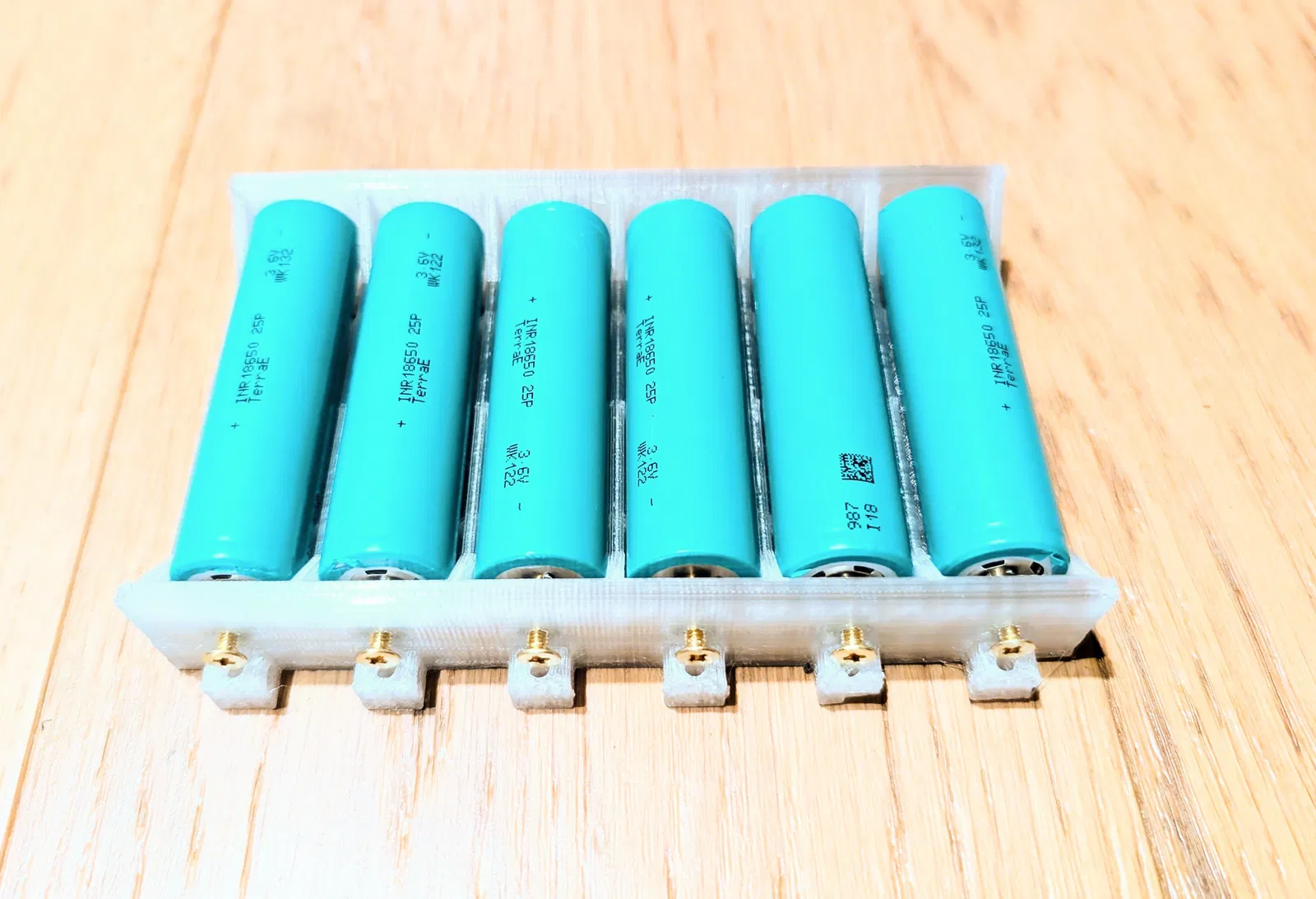

Vì hàng xóm của tôi cứ trêu chọc về khả năng điện trở và hao hụt năng lượng so với việc hàn điểm bằng kẽm, nên tôi quyết định sử dụng ốc vít đồng. Mỗi viên pin được kẹp chặt giữa hai con ốc, đảm bảo tiếp xúc ổn định và đáng tin cậy hơn nhiều so với kiểu lò xo thông thường.

Sau đó, các con ốc được kết nối với nhau bằng các thanh đồng dày 0.3mm trước khi tích hợp mạch BMS.

Thiết kế này hiện có sẵn cho các bộ pin gồm 1, 2, 4, 6 hoặc 8 cell.

Các lỗ khoan sẵn và giá đỡ dọc giúp bạn dễ dàng lắp đặt bộ pin vào nhiều môi trường khác nhau, hoặc ghép nối nhiều bộ pin lại với nhau.

Vật liệu cần thiết:

• Ốc vít đồng M3 x 10mm
• Đai ốc M3
