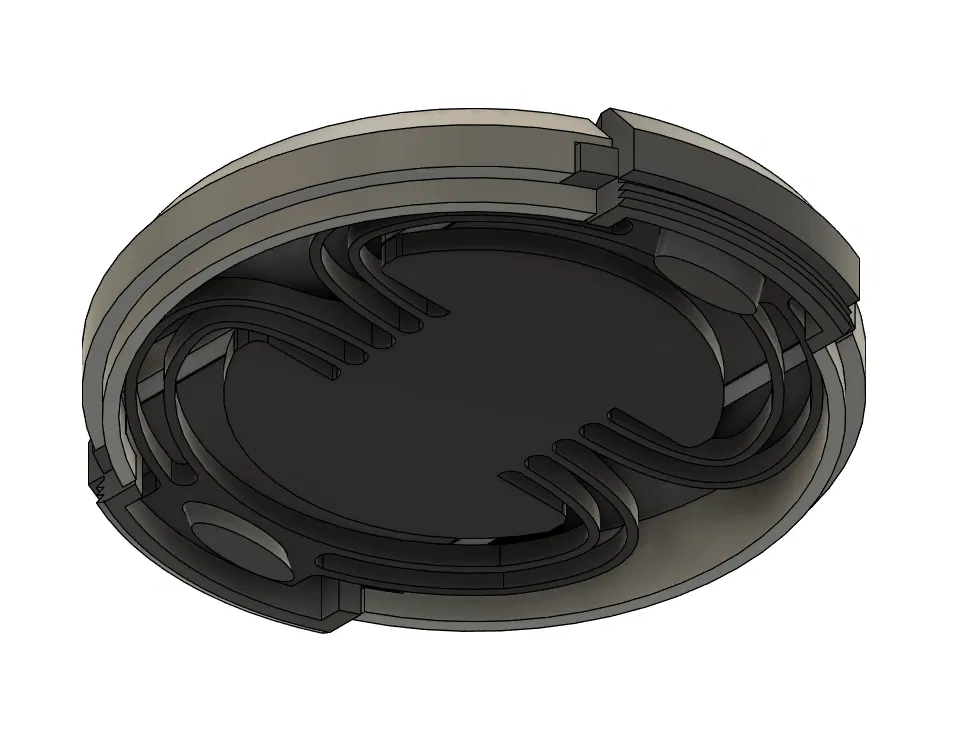

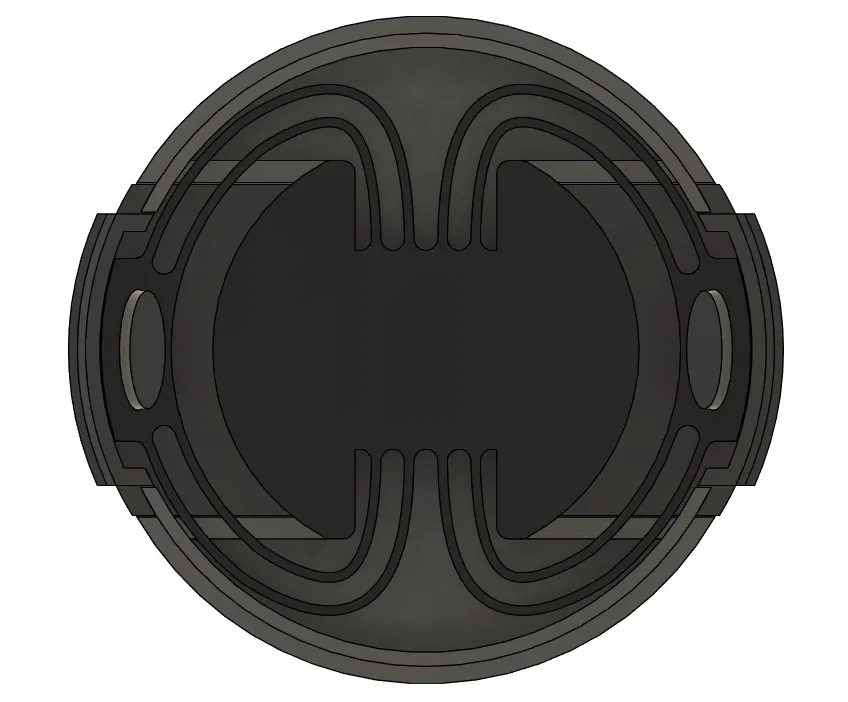

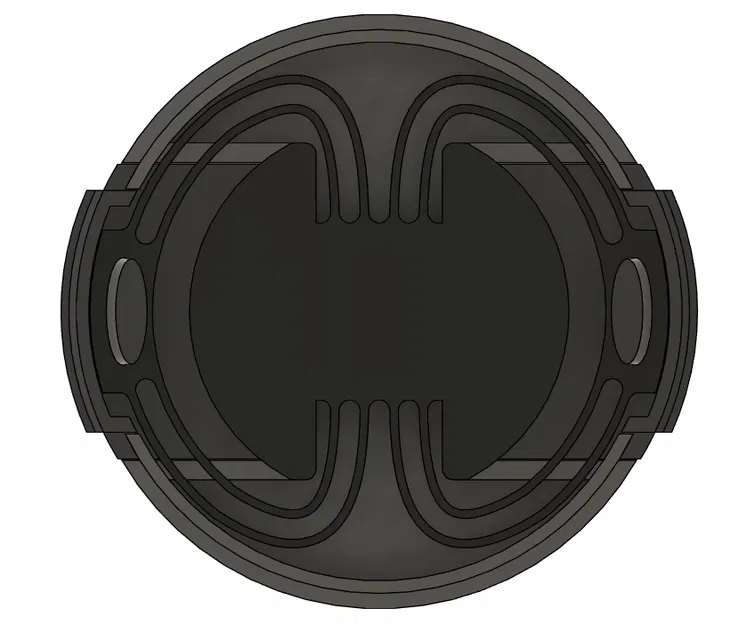

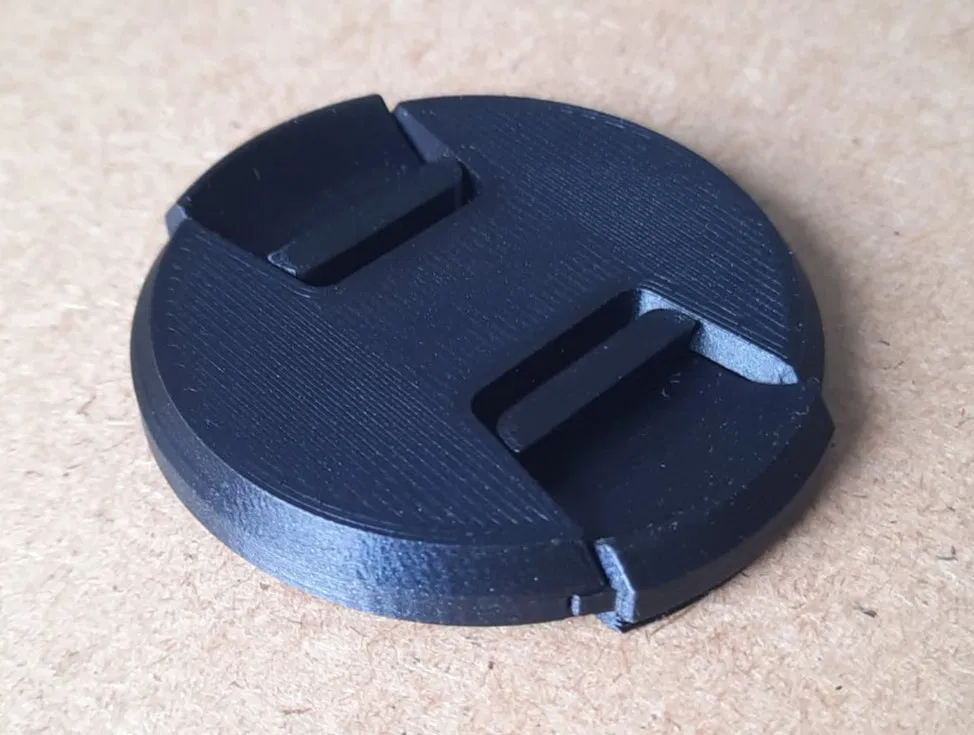

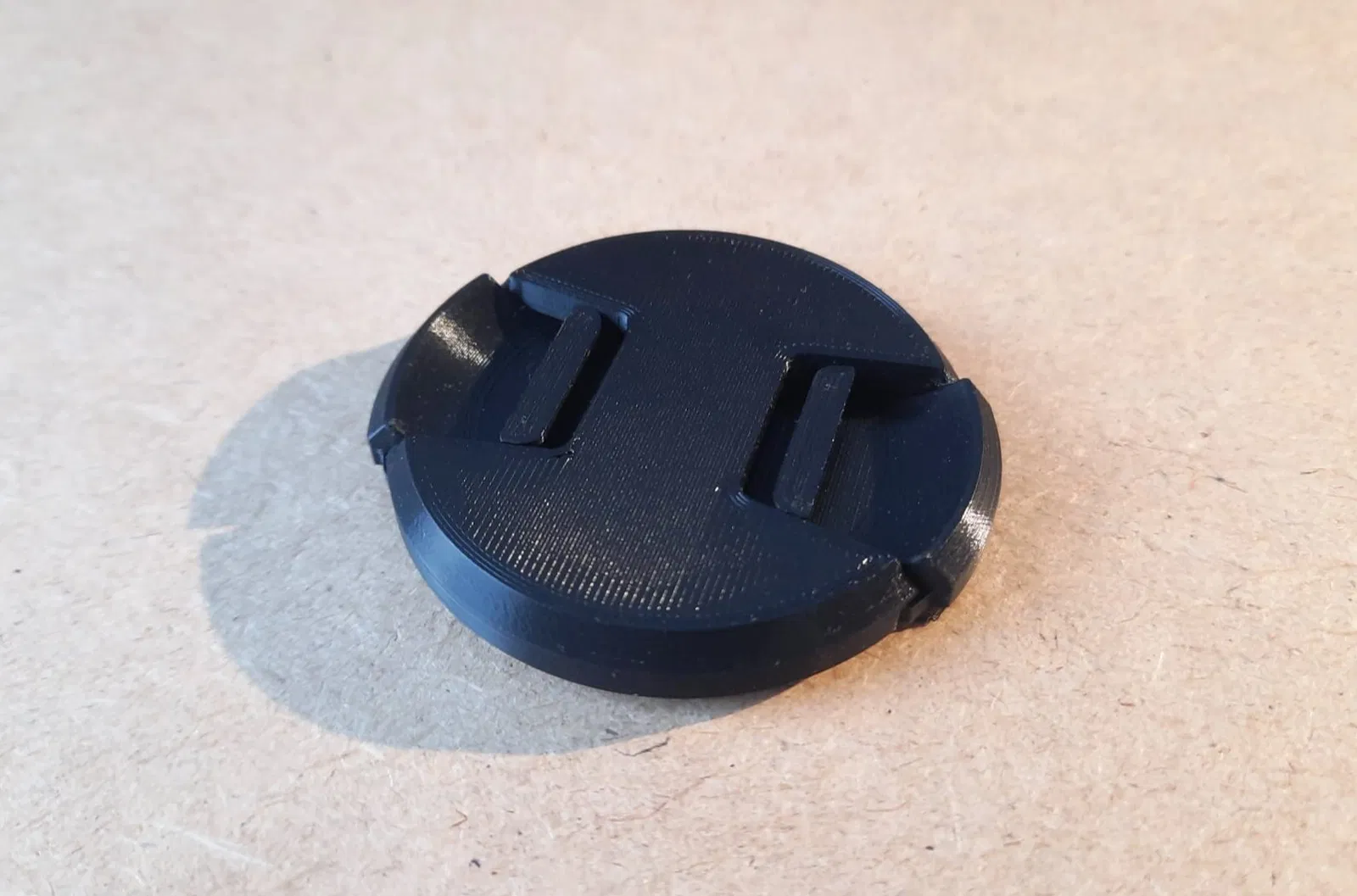

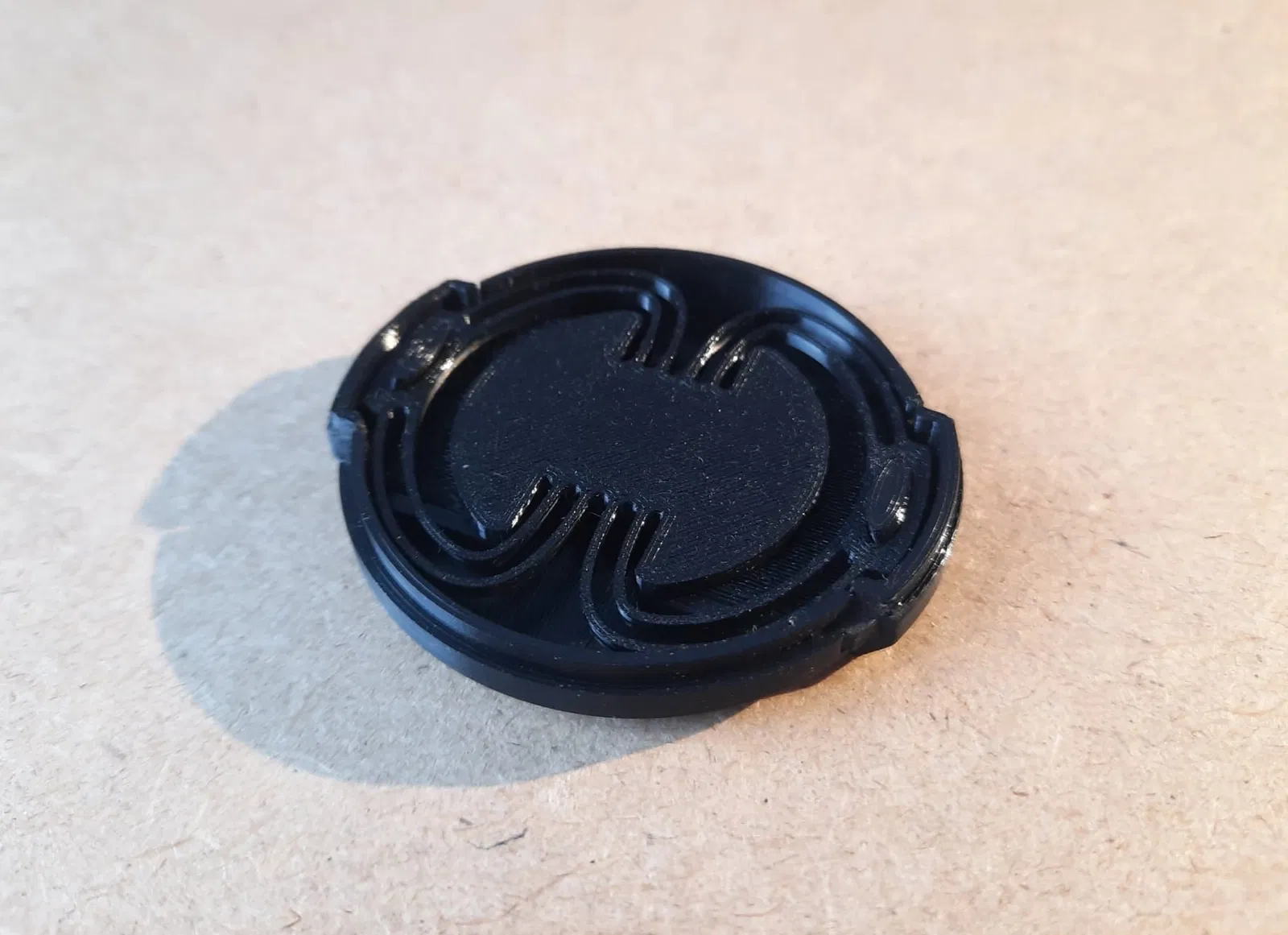

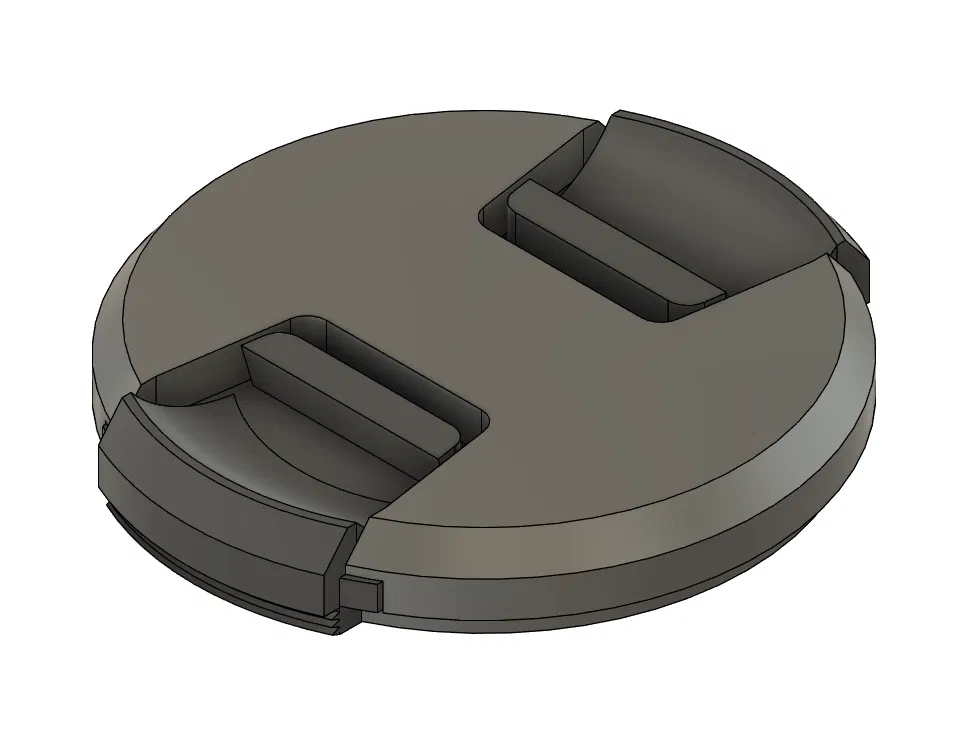

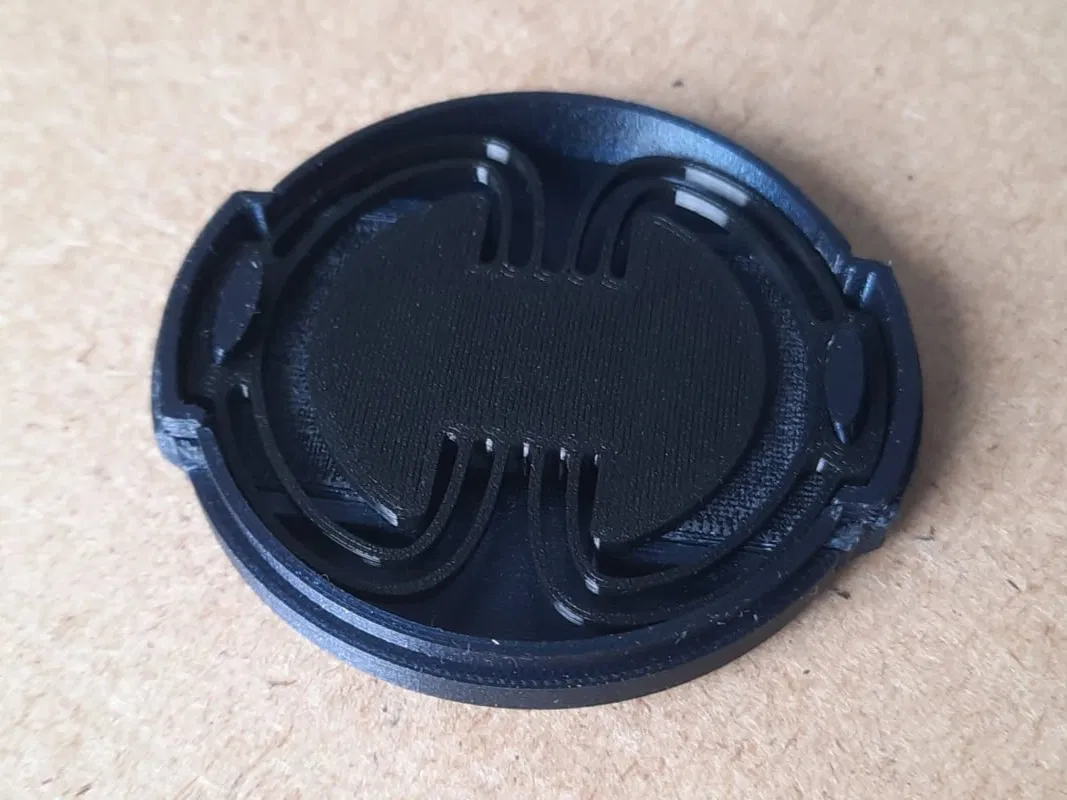

Nắp đậy ống kính máy ảnh với lò xo in 3D

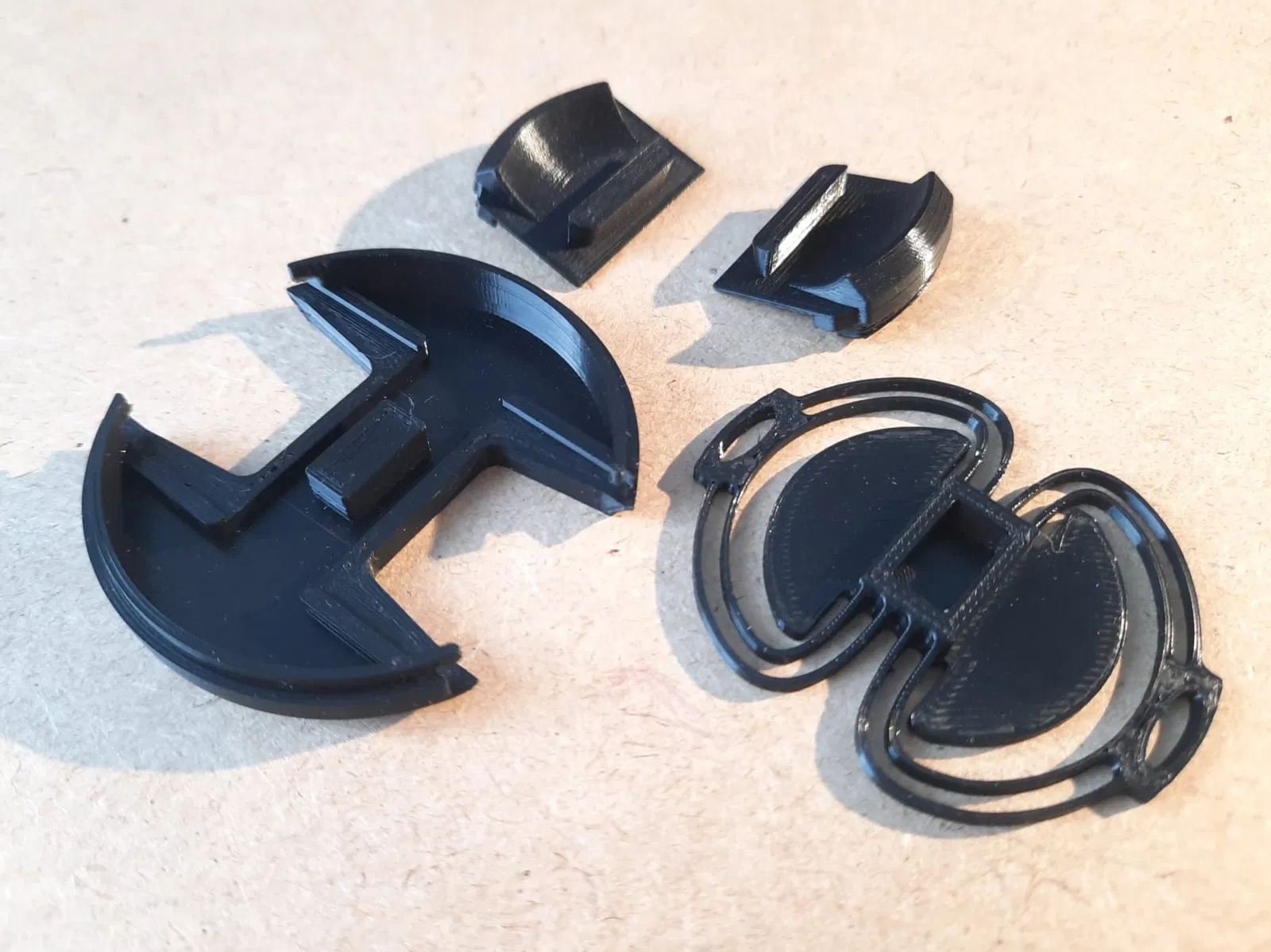

Đây là nắp đậy ống kính máy ảnh hoạt động hoàn chỉnh, có thể in 3D cho loại ống kính có đường kính 54mm. (Nếu bạn muốn kích thước khác, bạn có thể tự chỉnh sửa (với các thay đổi nhỏ như 56mm, bạn chỉ cần phóng to mô hình cho phù hợp là được) hoặc để lại bình luận, mình có thể sẽ làm giúp bạn ^^). Mình khuyến khích in phần lò xo bằng nhựa ASA hoặc loại nhựa nào ít bị biến dạng (creep) khi chịu tải liên tục. Các bộ phận còn lại bạn có thể chọn loại nhựa nào trông đẹp mắt nhất tùy thích. Hướng in của nắp cũng giúp bạn dễ dàng thêm các chi tiết cá nhân hóa như tên của mình. Hai thanh trượt và các mấu nhỏ trên nắp cần có vật liệu hỗ trợ (support) nếu bạn in tất cả các tệp theo hướng đã định (hướng này cho kết quả thẩm mỹ tốt nhất). Hãy xem các tệp .gcode để biết thêm chi tiết (mình chưa thử nghiệm chúng nhưng đáng lẽ là dùng được. Mình đã xóa tệp .gcode gốc mà mình từng in trước đó rồi). Các bước lắp ráp: - Loại bỏ tất cả vật liệu hỗ trợ. - Thử lắp từng bộ phận trước, có thể bạn cần dũa bớt các bề mặt tiếp xúc. Thiết kế được làm khít để đảm bảo độ chính xác, vì các bề mặt tiếp xúc thường hơi nhám do cần support nên bạn vẫn nên dũa lại để vận hành trơn tru hơn. - Đảm bảo các răng nhỏ trên thanh trượt khớp tốt với ống kính (nên in các chi tiết này riêng hoặc in toàn bộ thanh trượt với chiều cao lớp in từ 0.1mm trở xuống). - Bôi một ít keo lên khối nhỏ ở giữa nắp. - Gắn các lò xo vào khối đó. - Trượt các thanh trượt vào, bạn sẽ cần đẩy lò xo lên một chút để chốt hình oval của chúng khớp vào thanh trượt, không cần dùng keo ở bước này vì thiết kế đã được vát nghiêng để không bị bung ra theo thời gian. - Xong ^^
