Khay để đồ Suzuki Jimny (bản số sàn)

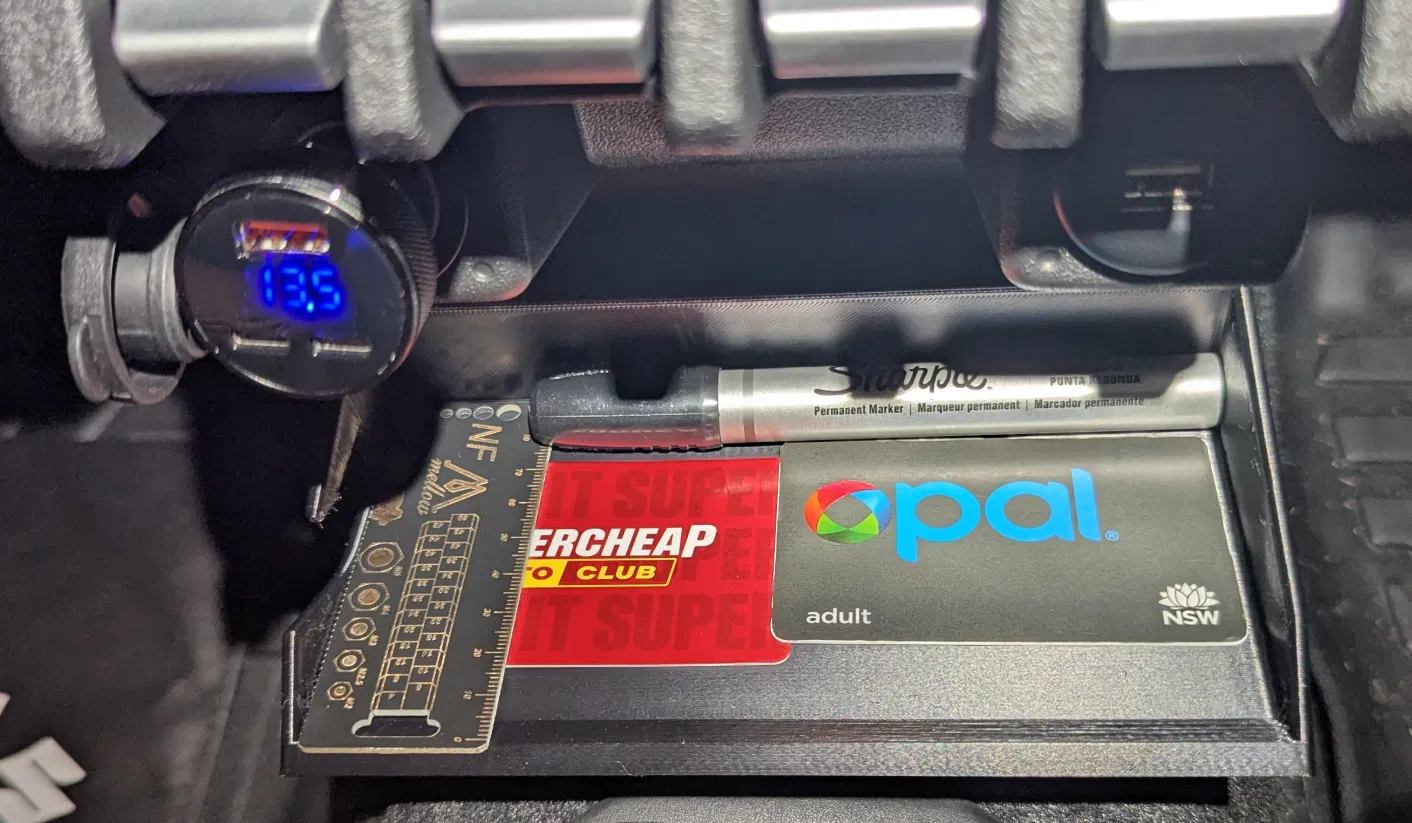

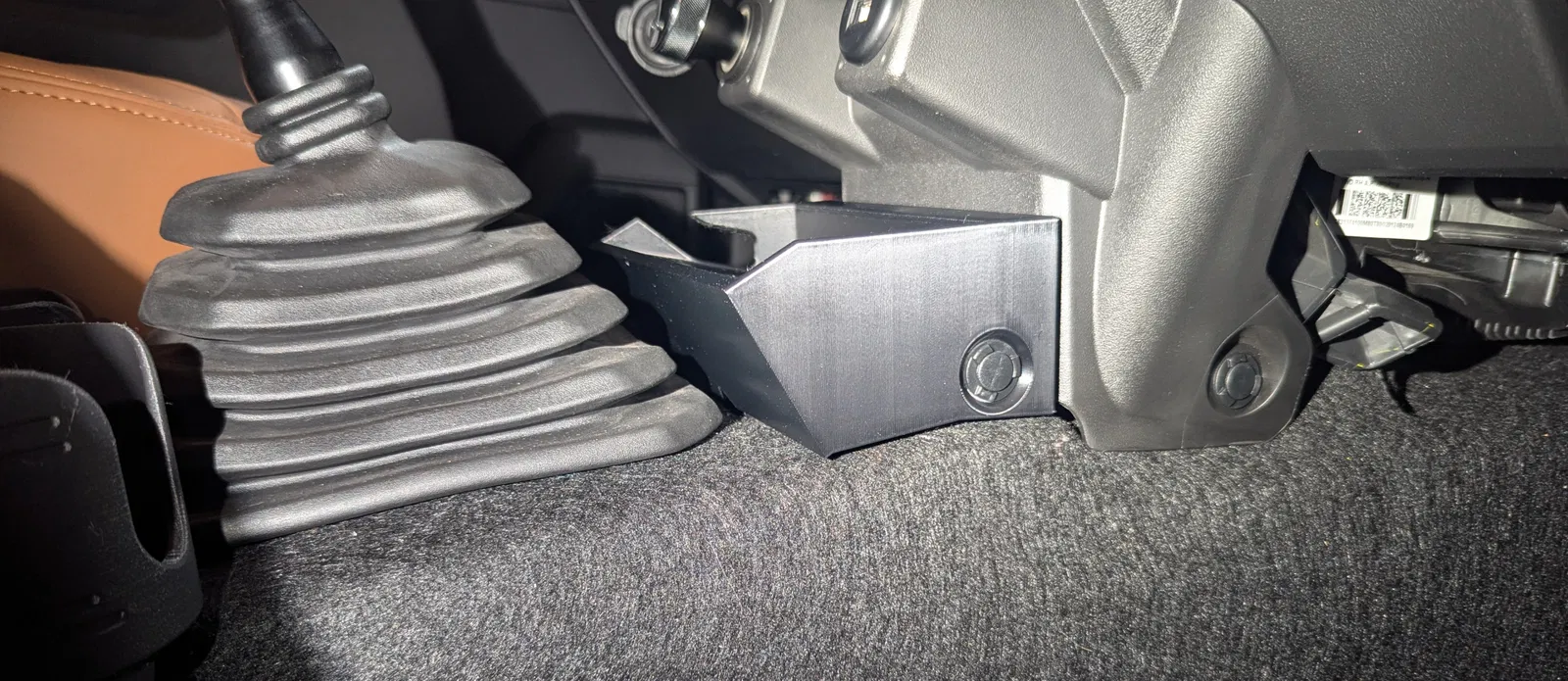

Chỗ để đồ ở khu vực cần số của Suzuki Jimny hơi chán, nó rất nhỏ và cảm giác như được làm thêm vào cho có. Đó là lý do mình thiết kế cái này, nhằm đạt được 3 mục đích: 1. Tận dụng tối đa không gian đó. 2. Làm giá đỡ điện thoại. Android Auto hoạt động cực mượt mà không cần nhìn vào điện thoại, cũng chẳng cần gắn mấy món phụ kiện cồng kềnh lên táp-lô. Ngoài ra, nó cũng phải cho phép sạc điện thoại khi đi xa. 3. Phải dùng được cả 3 chốt zin theo xe, không bàn cãi. Đây là sản phẩm in 3D nên mình đã cố gắng: 1. In dễ dàng nhất có thể bằng công nghệ FDM. 2. Dùng ít nhựa nhất, vì in hộp thì dễ nhưng tốn nhựa và thời gian in lâu. 3. Hạn chế tối đa support và cầu (bridging), nếu không có thì càng tốt. Đây là cách mình đã in, cách này giúp loại bỏ các bề mặt xấu và giữ được độ cong đẹp. Vấn đề này không đáng lo, mình đã in thử bằng cả PLA và ASA mà không cần keo hay bất cứ thứ gì vẫn ổn. Theo mình thì dùng Snug support vẫn là lựa chọn tốt, nó hỗ trợ ổn và rất dễ tháo. Đây là thành quả, nhìn cũng khá ổn với snug support. Vì nó nằm khuất phía sau nên không cần lo lắng về thẩm mỹ quá mức. Có hai phiên bản: 1. Model01_V01.stl: Mục tiêu ban đầu của mình, mình dùng Pixel 7 Pro với ốp QuadLock, điện thoại phải vừa khít và cho phép cắm sạc. Mình từng nghĩ đến sạc không dây nhưng quá nhiều vấn đề như nhiệt độ, nên thôi. 2. Model02_V01.stl: Dành cho ai muốn in rồi lắp vào dùng ngay. Để tránh rơi đồ, một số cạnh được để phẳng có chủ đích, nếu không in theo trục Z sẽ trông rất xấu như bậc thang. Các góc khác được bo tròn đẹp mắt khi in theo phương X và Y. ### LẮP ĐẶT Gắn lại chốt trắng zin, đặt khay này vào vị trí. Bạn sẽ cảm nhận được khi chốt vào đúng rãnh, nếu nhấc thử mà khay không lên là đúng, sau đó trượt hết cỡ về phía động cơ cho đến khi chốt khóa lại. Hãy dùng lỗ chốt bên hông làm hướng dẫn, chúng phải thẳng hàng. Gắn lại các chốt đen zin. Và đây là không gian bạn có được sau khi lắp.
