Máng ăn cho chim gắn cửa sổ #1 (FreeCAD)

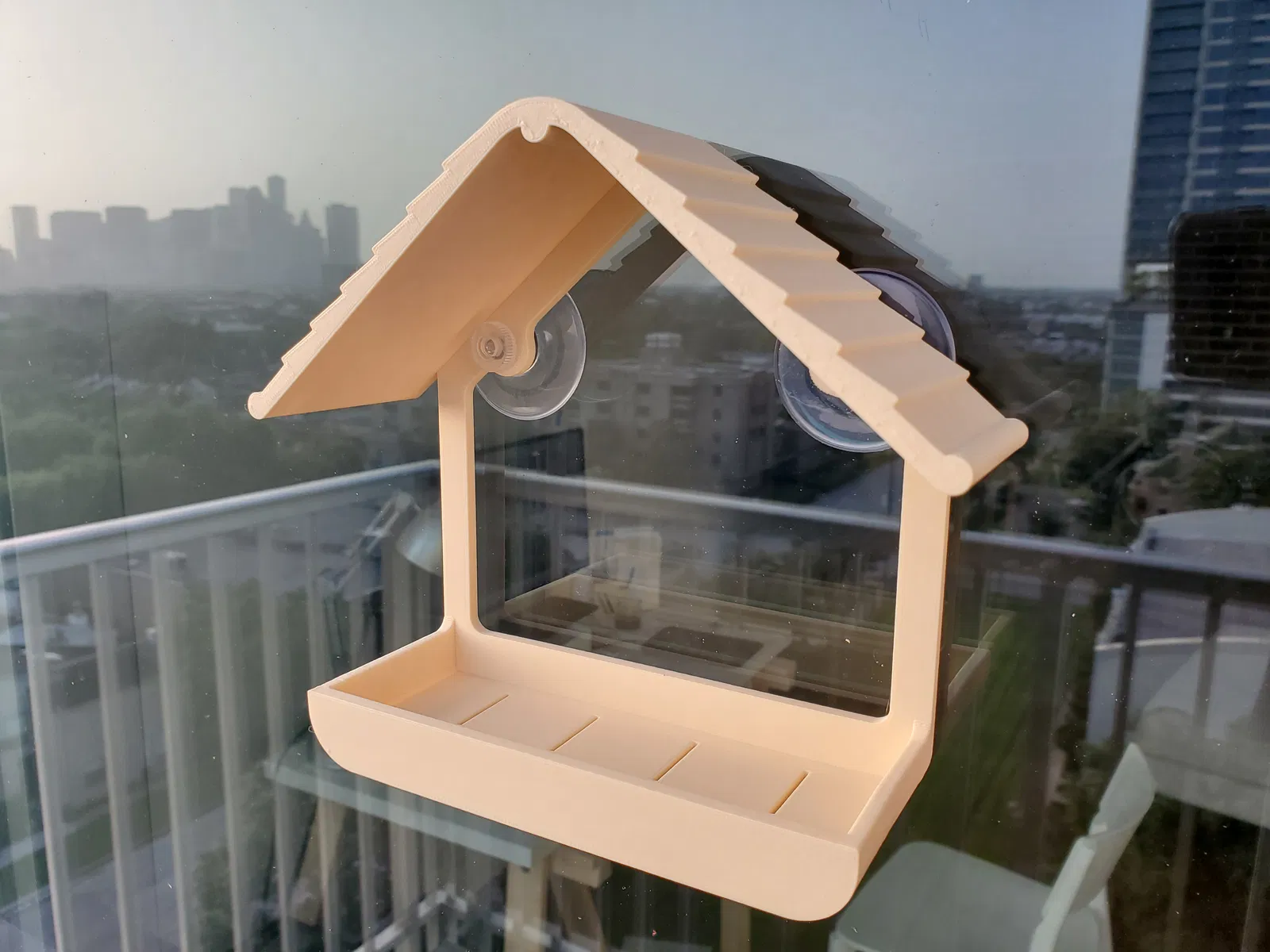

Mẫu máng ăn cho chim thiết kế dạng tham số (parametric) để gắn cửa sổ. Tối ưu hóa cấu trúc để in 3D, khuyên dùng nhựa PETG để có độ bền tốt nhất. File được thiết kế chi tiết trên FreeCAD, hỗ trợ dễ dàng lắp đặt với núm hít kính.
Mô tả
Lấy cảm hứng từ của @wobke11.
Danh sách file bao gồm 1 mẫu tham số (parametric) và 2 mẫu không tham số.
Khuyên dùng nhựa PETG.

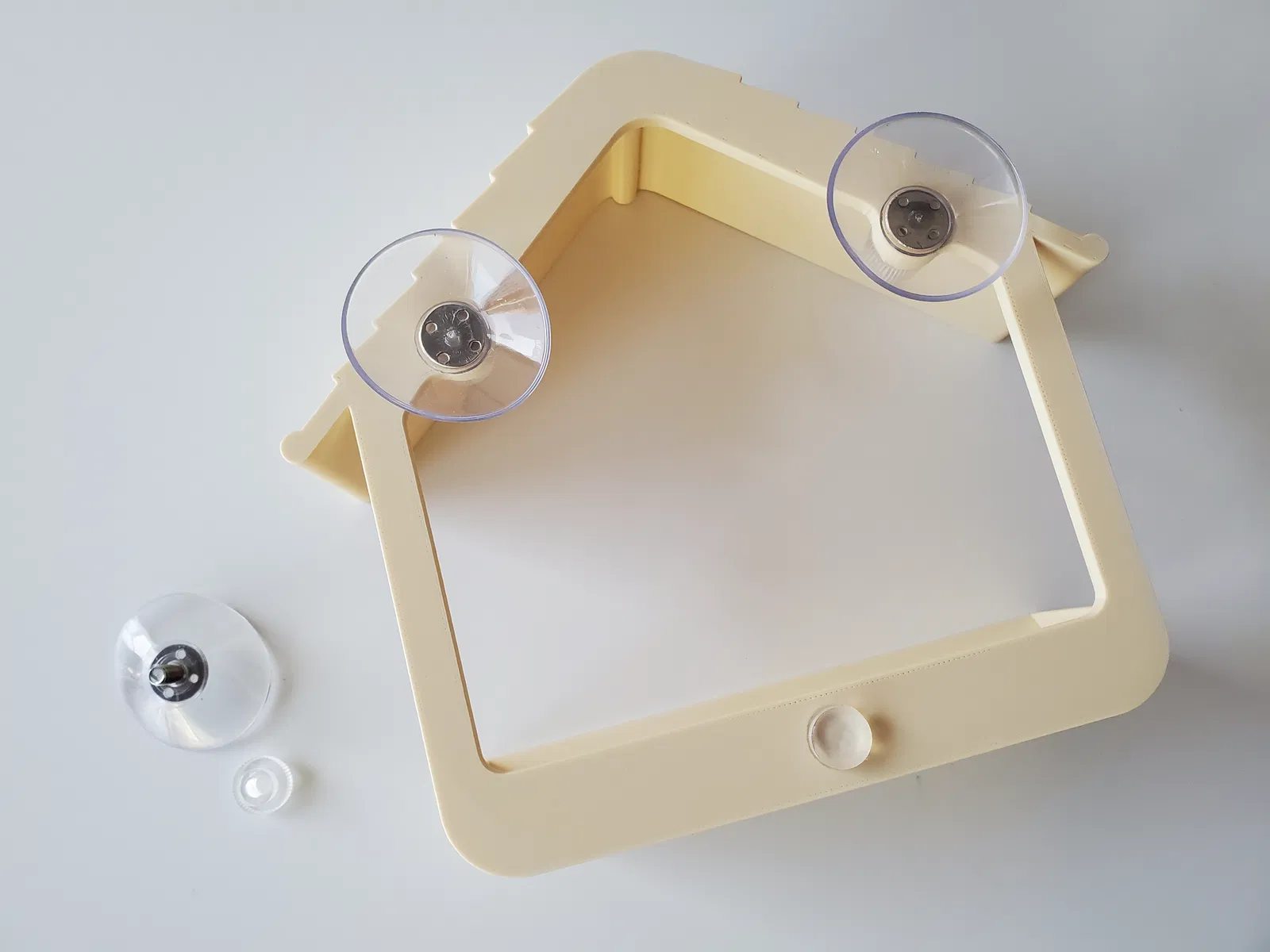

Được thiết kế để dùng với núm hít kính loại có vít. Lỗ cho núm hít có đường kính 6.5mm cho vít 5mm. Sử dụng miếng đệm cao su (cabinet bumper) để tránh khay đập vào cửa sổ.

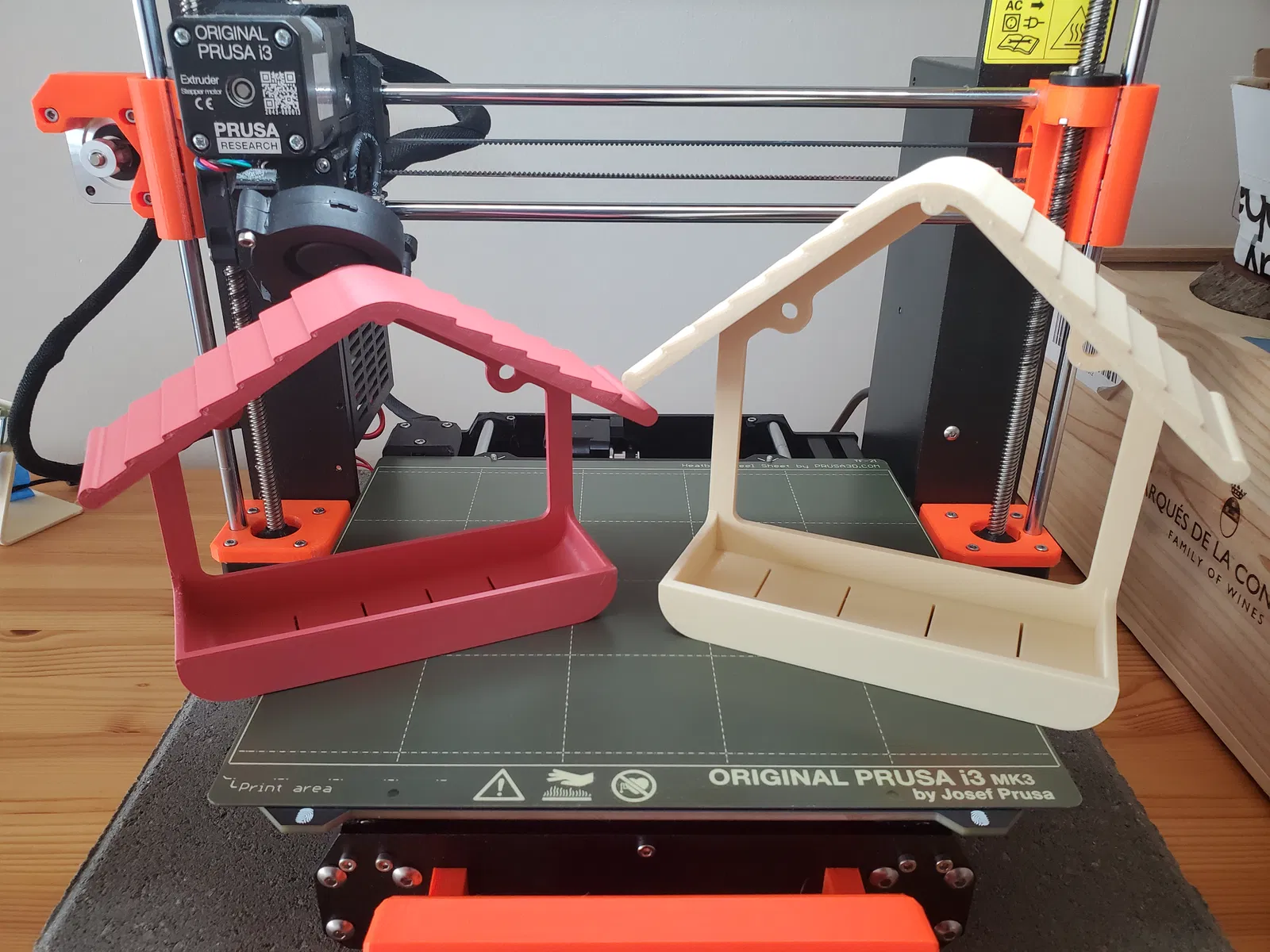

Mình đã in bằng nhựa PLA, độ phân giải layer 0.3, infill gyroid 15%, 2 perimeter.
Thiết kế bằng FreeCAD 0.21.2.
Hy vọng mấy chú chim sẽ thích nó :)
Phiên bản 2
Đã thêm vật liệu hỗ trợ (chamfer) tại vị trí giao nhau giữa khay và khung, đây là điểm yếu khi in. Đồng thời đã hiệu chỉnh kích thước để tránh tình trạng bị lật.
