Đường ray tàu Lego xếp chồng / Đường ray dốc gắn tường

CẬP NHẬT mới: hiện đã hỗ trợ các đoạn cầu mô-đun, bạn hãy xem link Onshape để tải về nhé. Mấy đoạn cầu này được thiết kế để hàn lại với nhau hoặc hàn nhựa.

Video này hiển thị model 1, còn model 2 thì chạy êm hơn đáng kể nhưng không chở được đồ quá nặng.

Phần lớn kỹ thuật của dự án này tập trung vào việc làm sao để tàu chạy được trên các đoạn dốc cao trong layout của mình.

Hiện tại mình đang dùng một chiếc tàu Lego đã độ lại với bánh xe cao su để leo dốc nghiêng 14 độ.

Cập nhật: Video bị xóa cùng với kênh YouTube của mình rồi, không biết bao giờ mới khôi phục lại được.

Nếu mọi người quan tâm thì mình có thể đăng thêm về chiếc tàu, vì mất thời gian phát triển đầu tàu hơn cả việc làm cả layout này.

Hiện tại mình có viết một bài khá dài (đầy thú vị và nhiều kiến thức vật lý) về cái này. Ai cần đi sâu hơn mức 5 độ nghiêng thì nhắn tin cho mình nhé.

Mình thỉnh thoảng mới check tin nhắn/email (nói là tháng check lần nhưng thực tế chắc năm mới check lần).

THÔI ĐƯỢC RỒI, quay lại chuyện đường ray nào.

Hiện tại, đường ray thẳng, đường cong (bán kính 52 stud) và đường ray dốc đã được thiết kế sẵn kèm file CAD/link và hướng dẫn cách tùy chỉnh.

Ngoài ra còn có cái giá đỡ cực hay để gắn ray lên tường, bạn cứ dùng băng dính hai mặt 3M dán vào là xong (cái này không phải thiết kế của mình, mình chỉ chỉnh lại kích thước thôi, bản gốc mình tìm không thấy nguồn nữa).

TLDR

Chơi tàu mô hình tốn kém lắm. Mình có vài bộ Lego City và muốn có thêm nhiều đường ray để chơi. Thế là mình làm ray to ra, sửa lại từ đường ray OS sang chuẩn Lego L gauge, rồi tạo thêm các giá đỡ tùy chỉnh trong Prusa Slicer để có thể in chồng lên nhau. Chi phí chưa tới 25 cent cho mỗi đoạn 200mm.

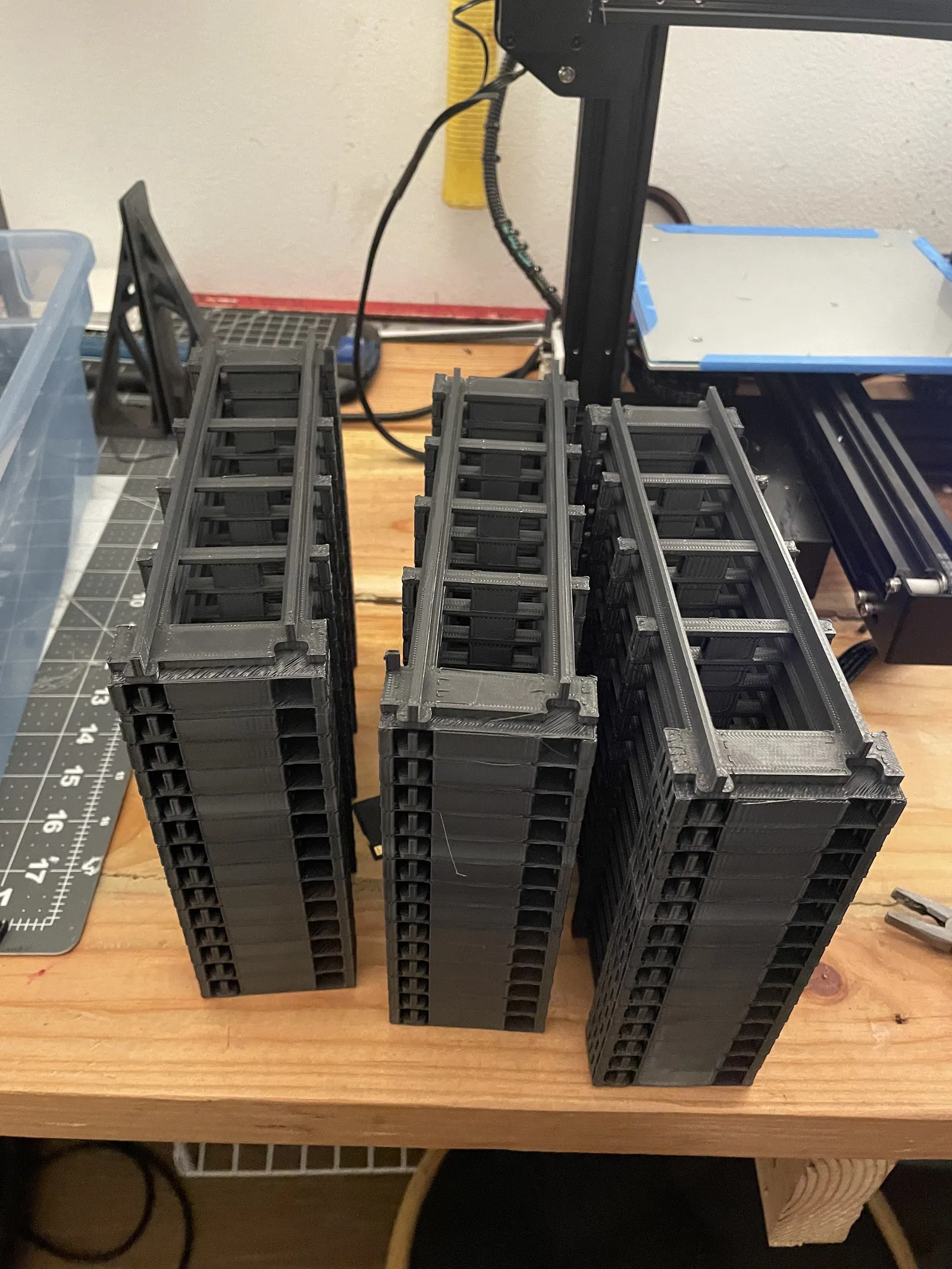

Trên máy Ender 3, bạn có thể in một lần 80 đoạn ray.

Hướng dẫn

TẢI XUỐNG từ Onshape (file step có thể đã cũ khi bạn đọc bài này).

Việc in chồng (stacking) là một sự đánh đổi, bạn không phải mất công cắm in mỗi 4 tiếng nhưng sẽ tốn khoảng 5g nhựa cho phần support mỗi thanh ray và mất 1-2 phút để gỡ support. Dùng dao rọc giấy, kìm và dụng cụ mài ba via để đạt kết quả tốt nhất.

Với bàn in Ender 3, về lý thuyết bạn có thể in 80 đoạn cùng lúc, in trong 5 ngày là có được 16 mét đường ray! Rất ấn tượng!

Lưu ý là không tương thích ngược với ray Lego gốc.

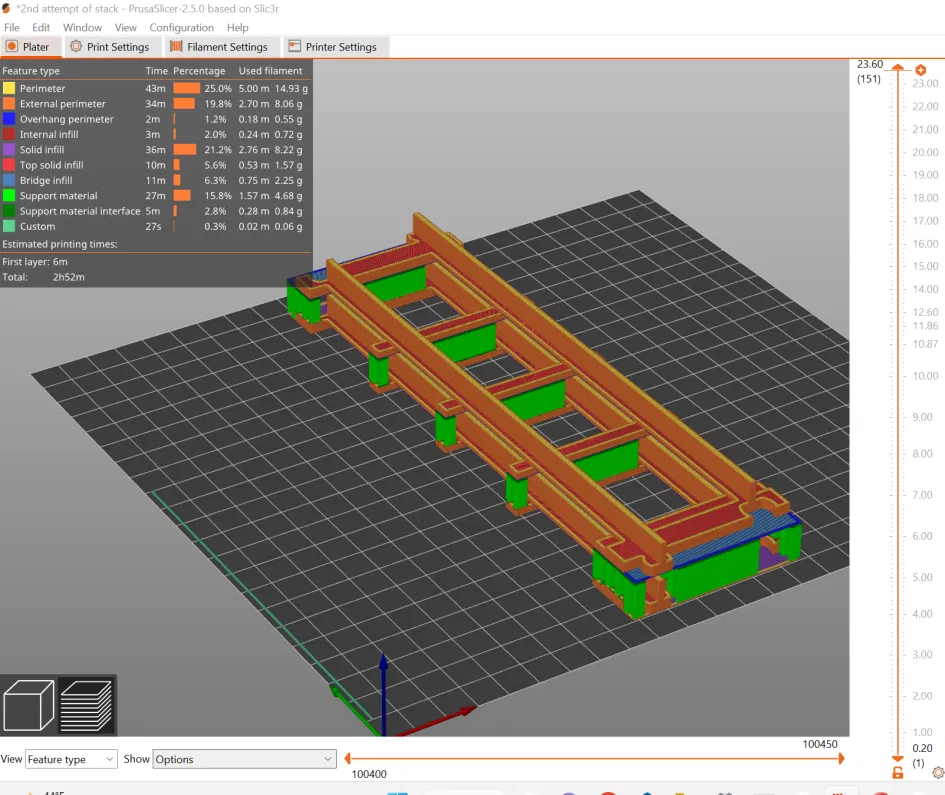

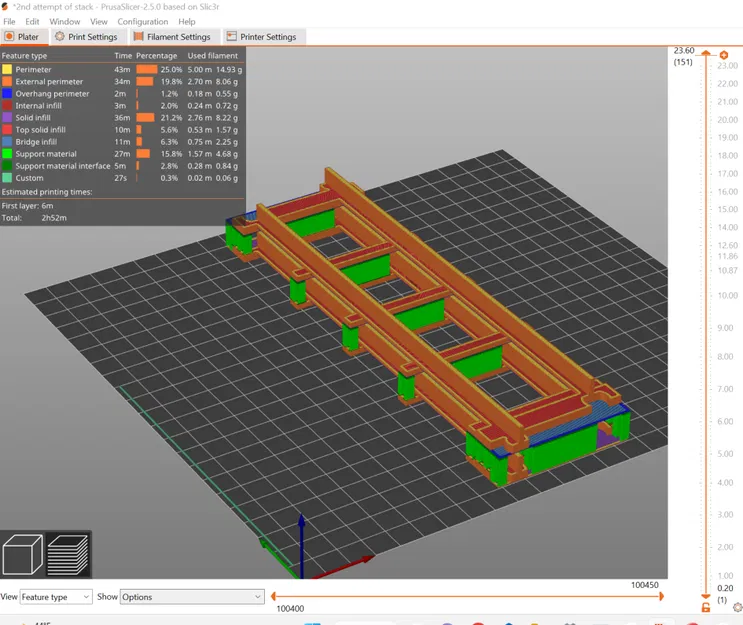

Cài đặt Slicer (RẤT QUAN TRỌNG)

Sử dụng 3 perimeters để đảm bảo không có khoảng trống ở lớp trên cùng.

Infil 5-10 phần trăm.

Kiểu in này giống như xếp khẩu trang y tế vậy.

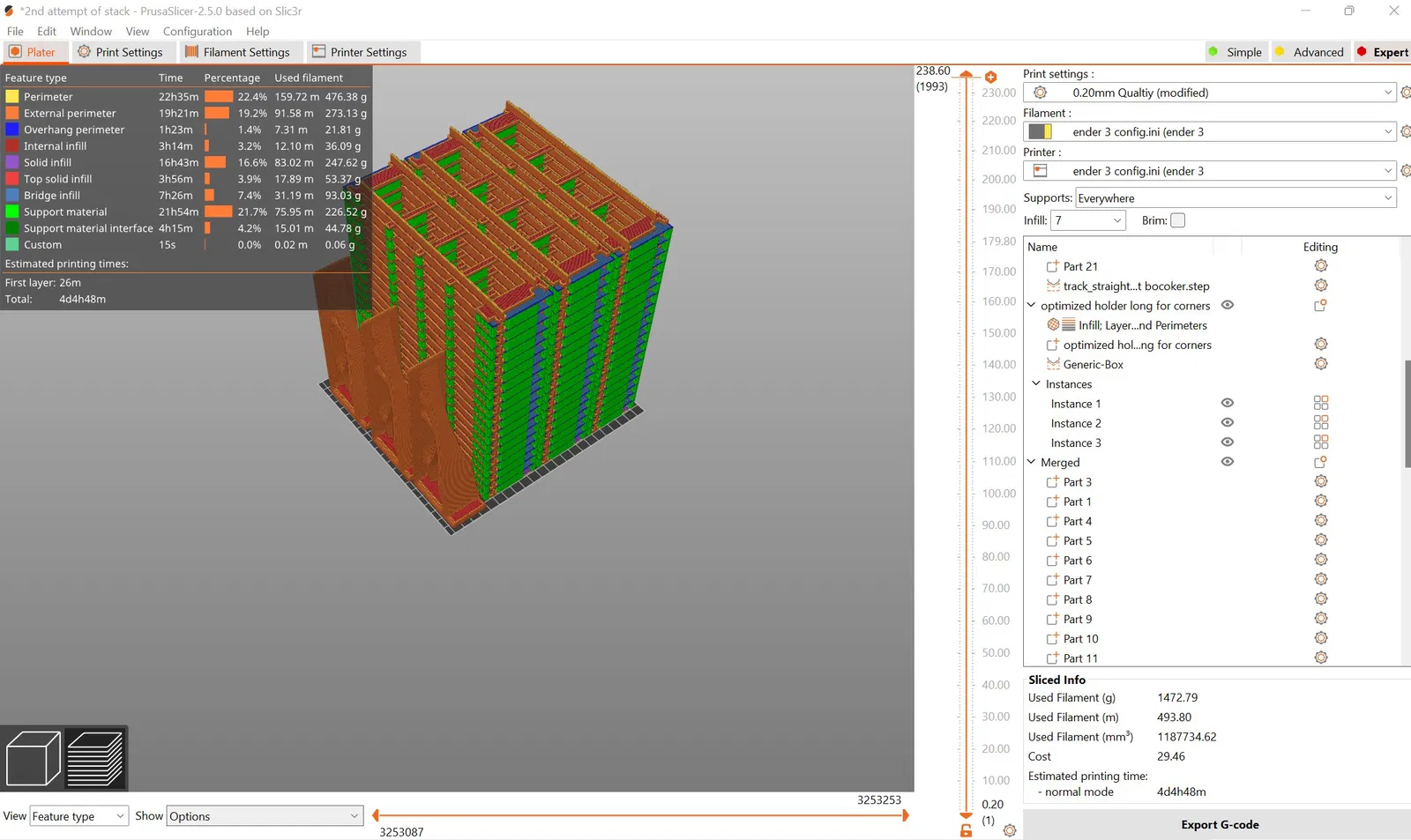

Mình để +12mm cho mỗi tầng chồng lên.

Trong menu đó, hãy cuộn xuống phần support blocker, chọn Load rồi chọn part 2 để ngăn support không bám vào mặt ray.

Sau đó bật Support everywhere.

Kiểu support chọn Snug.

XY separation để 100 phần trăm để đảm bảo support không chạm vào khớp nối.

Ngoài ra thì mọi thứ khá tiêu chuẩn.

Dùng kìm để tháo support và có thể dùng dụng cụ mài ba via hoặc dao rọc giấy để làm sạch các khớp nối.

Đây là bản in kiểm tra độ chịu lực, yêu cầu dung sai thấp, làm mát tốt và độ bám bàn in phải chuẩn.

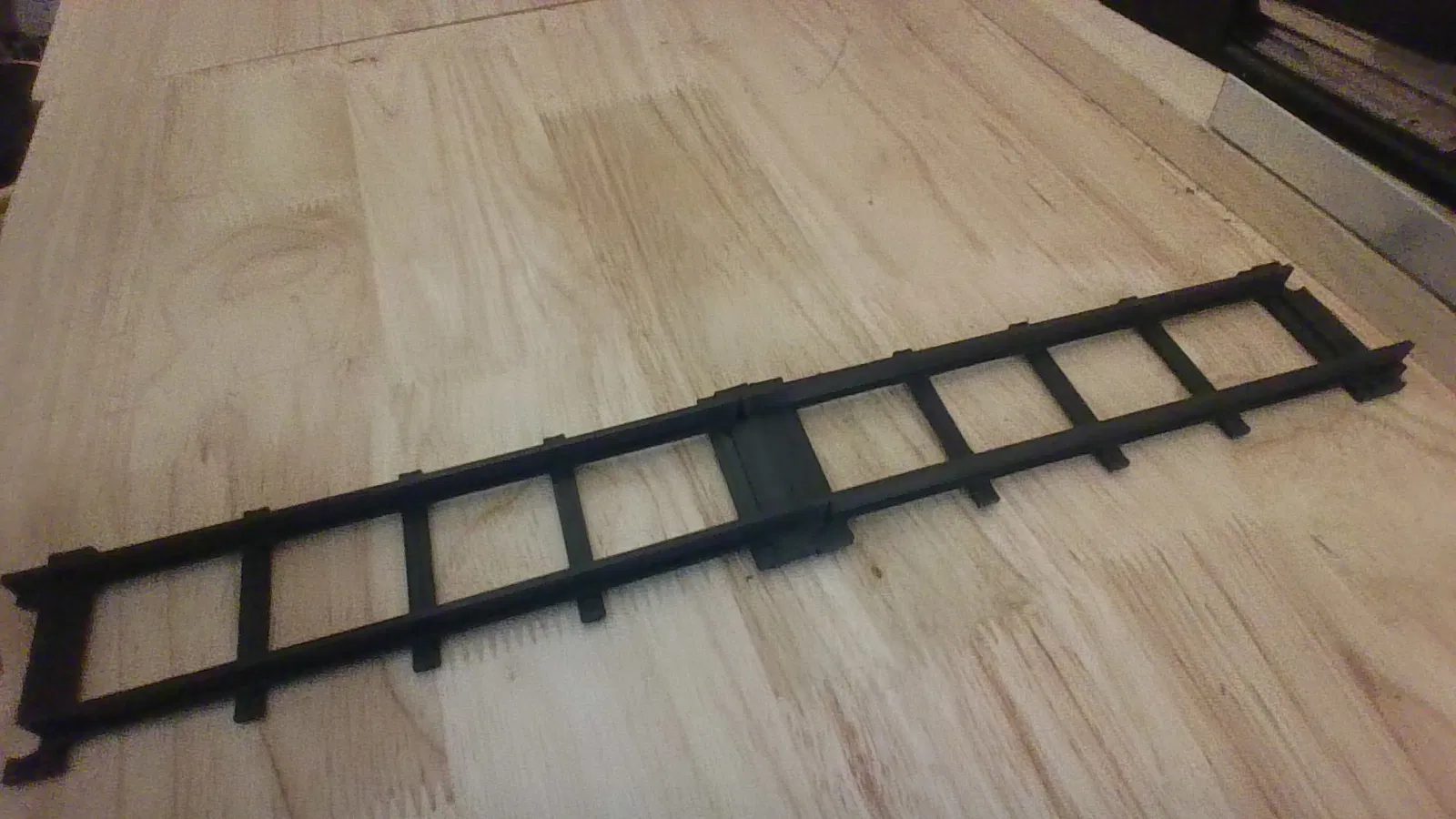

Mình dùng mỏ hàn để hàn các đoạn ray lại với nhau/vào giá đỡ, sau đó dán giá đỡ lên tường bằng băng keo xốp 3M (loại cuộn lớn trên Amazon) để tạo đường ray trên tường.

Link sản phẩm

Chỉnh sửa

Dùng Onshape để tải file step hoặc chỉnh sửa trực tiếp. Mình khuyên bạn nên chia thân ray bằng một mặt phẳng cách 0.001 từ khớp nối cuối, sau đó sweep profile của ray với một bản vẽ (sketch) rồi ghép lại bằng lệnh transform và Boolean.

Đó là cách bạn có thể tạo đường ray cong tùy ý.

Nếu khớp quá chặt, hãy tăng góc vát (chamfer) ở khớp nối từ 1mm (mặc định) lên cao hơn với bước nhảy 0.2mm. Với máy in có dung sai 0.3mm của mình thì 1mm là vừa đẹp.

Link Onshape

PS: Mình không phải là người tạo bản CAD gốc, đây là bản remix từ openrailway nhưng mình không tìm lại được link nguồn gốc.
