Mô hình Neuralyzer (Men In Black)

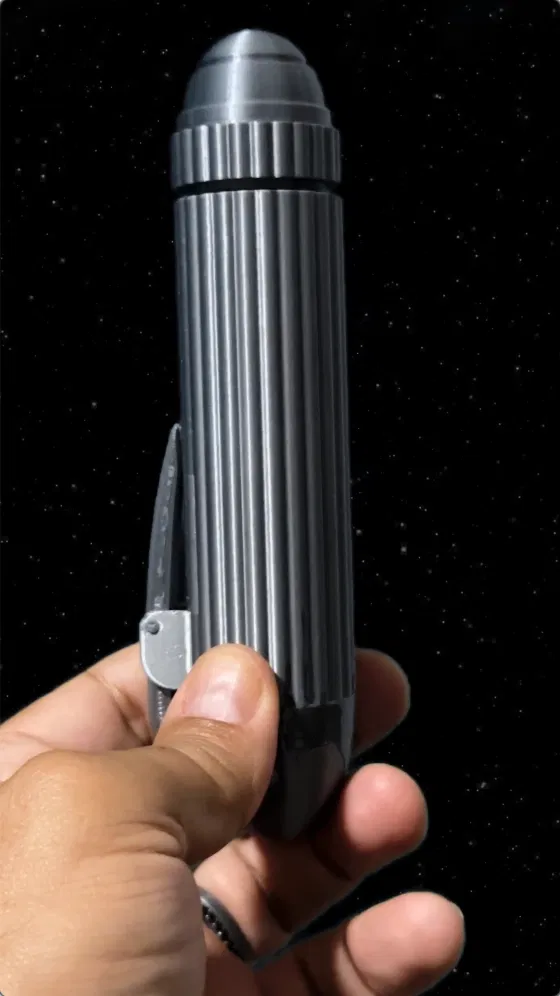

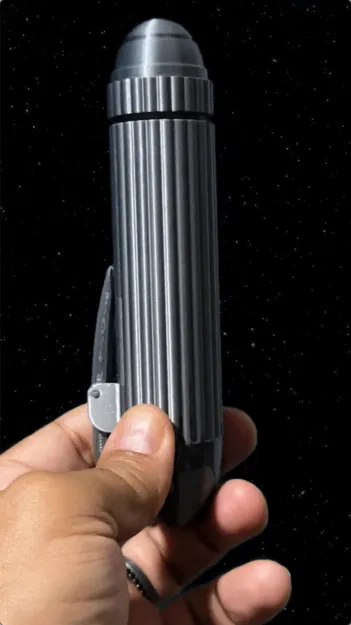

Vì không tìm được mẫu 3D miễn phí nào ưng ý về thiết bị xóa ký ức Neuralyzer nổi tiếng trong loạt phim Men In Black, nên mình đã tự thiết kế riêng. Mẫu này có kích thước và hình dáng gần như sát với phiên bản trên phim không có màn hình hiển thị số.

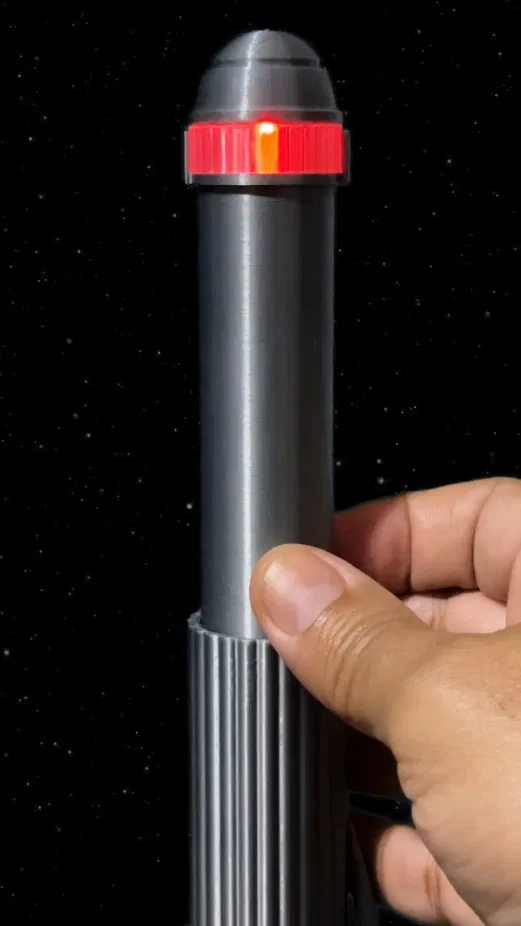

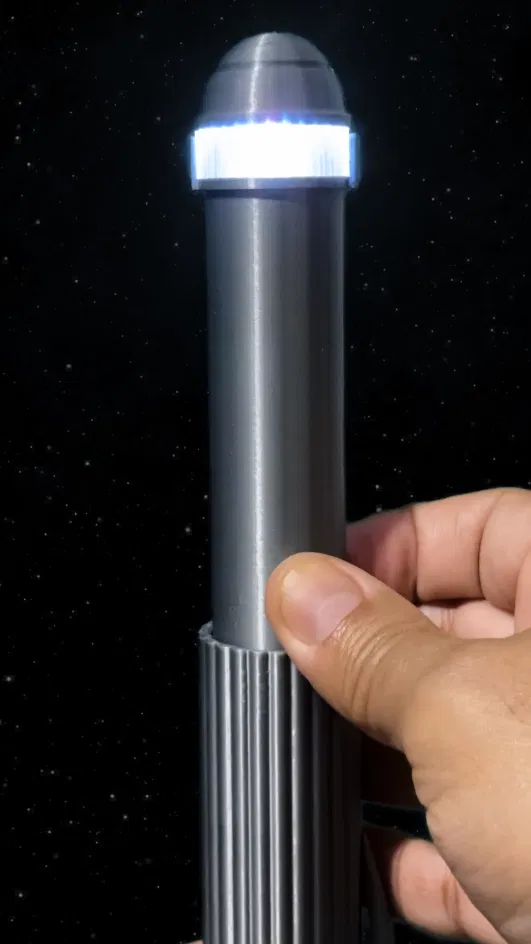

Thiết kế này được làm để lắp vừa đèn LED và công tắc, giúp tái tạo lại cả trạng thái chờ và trạng thái nháy đèn của thiết bị gốc. Mình chỉ sử dụng một ít support dạng organic/tree. Vì dung sai khá khít nên máy in của các bạn cần được căn chỉnh tốt nhé.

Để làm cơ chế bật lên:

Bạn sẽ cần một cái lò xo dài khoảng 90mm và nén lại được tầm 10mm (đường kính sợi thép khoảng 1mm). Mình đã tận dụng lò xo từ lõi giữ giấy vệ sinh. Bạn cũng cần thêm một cái lò xo nhỏ từ bút bi để đặt giữa phần thân và kẹp. Cuối cùng, một đoạn nhựa 1.75mm được dùng làm chốt bản lề kẹp. Chỉ cần cắt dư ra một chút rồi hơ nóng hai đầu hoặc dùng kìm bóp chặt lại là được.

Về phần linh kiện điện tử, bạn sẽ cần:

1x Đèn LED 5mm 6V màu trắng

1x Đèn LED 5mm 6V màu đỏ hoặc xanh

1x Công tắc tactile 6x6x8mm (cho đèn flash trắng)

1x Công tắc tactile 6x4mm thường đóng (cho đèn trạng thái chờ)

4x Pin cúc áo LR41

Việc lắp ráp khá dễ hiểu sau khi bạn đã in xong các chi tiết. Về phần mạch điện, hãy xem video bên dưới và các hình ảnh đính kèm. Hai đèn LED sẽ đặt vào rãnh bên trong nắp, đèn trắng hướng về phía thấu kính flash và đèn đỏ đặt ngay phía sau nó.

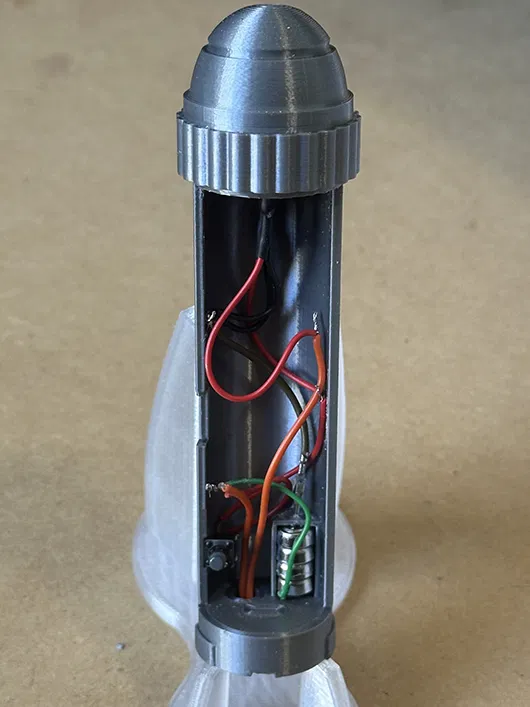

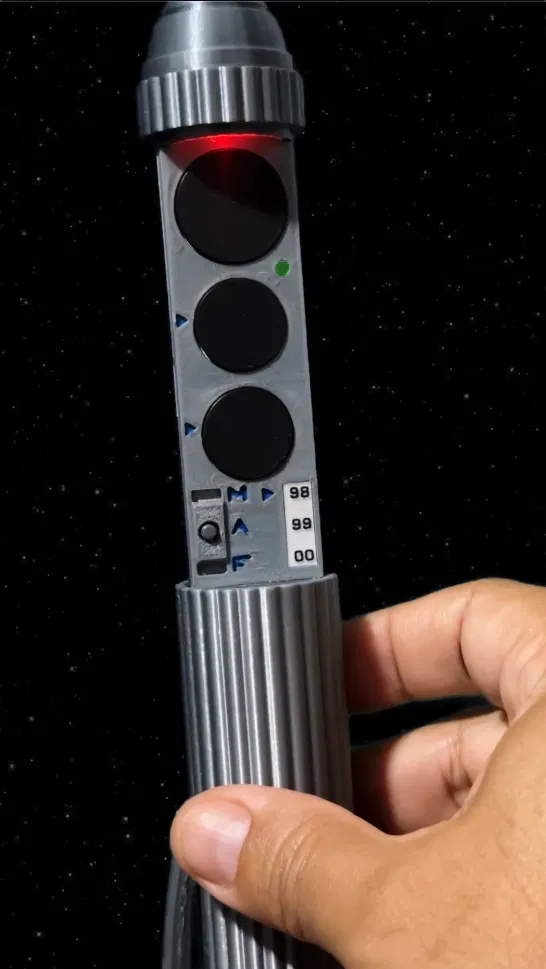

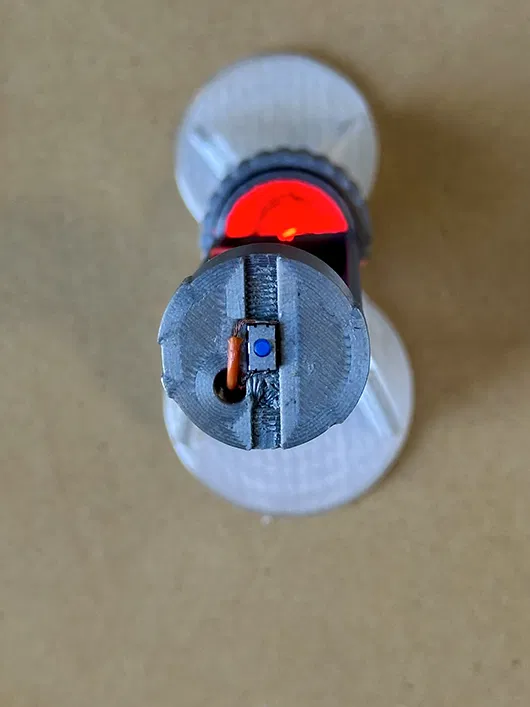

Chân âm của cả hai đèn LED cần tiếp xúc với cực âm của khối pin. Chân dương của đèn đỏ nối vào một trong các chân của công tắc phía dưới cùng (nhỏ hơn). Chân dương của đèn trắng nối vào công tắc đằng sau bảng điều khiển. Các chân còn lại của cả hai công tắc cần tiếp xúc với cực dương của khối pin, tức là phần đáy của khối pin như trong hình.

Bạn có thể tìm giá trưng bày
