Giày hút bụi CNC điều chỉnh độ cao cho DeWalt 611

Cập nhật 27 tháng 4 năm 2020: Cảm ơn Jcharouz vì giải pháp thay thế thanh chổi in 3D tuyệt vời. :) https://www.thingiverse.com/thing:3929569

Cập nhật 30 tháng 8 năm 2018: Tải lên tệp STEP chứa 3 bộ phận của router.

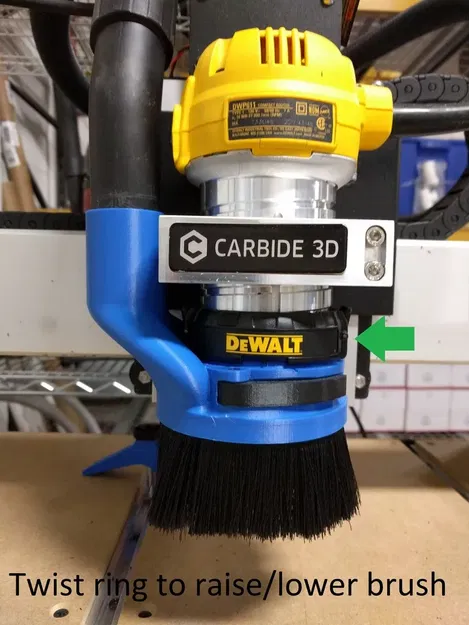

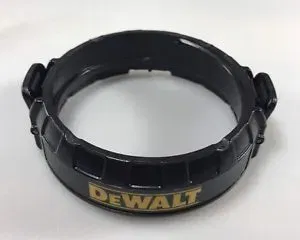

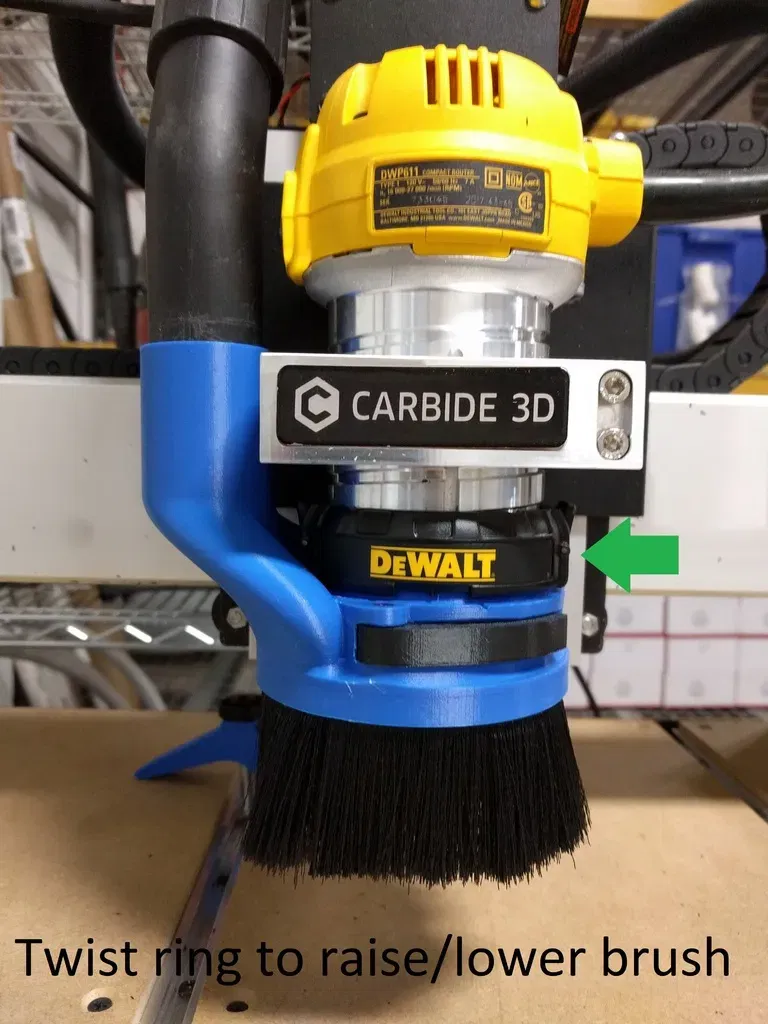

Giày hút bụi này sử dụng vòng điều chỉnh màu đen đi kèm từ router DeWalt 611 để kiểm soát chiều cao của chổi và hoạt động như một cơ chế thả nhanh để thay đổi công cụ dễ dàng. (Vòng này thường được sử dụng để kiểm soát độ sâu của mũi khoan khi sử dụng như một router cầm tay.)

Các tính năng:

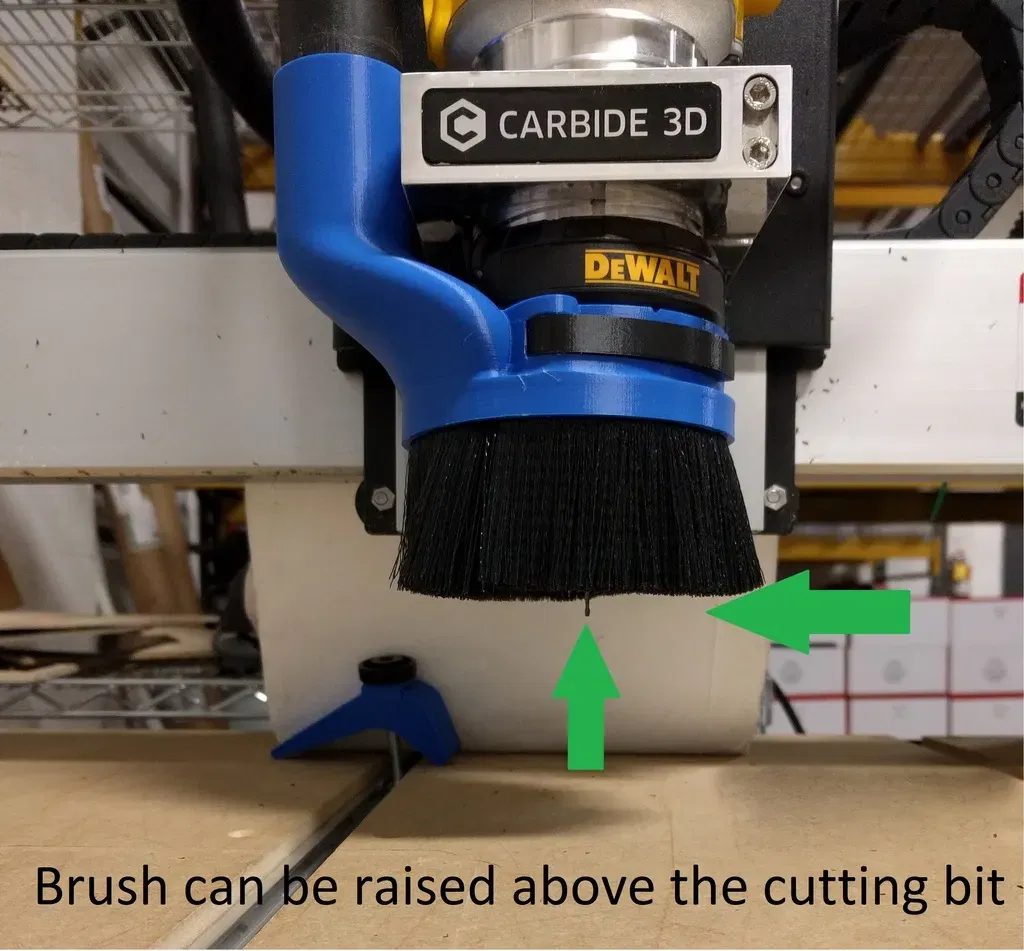

• Chiều cao chổi có thể điều chỉnh

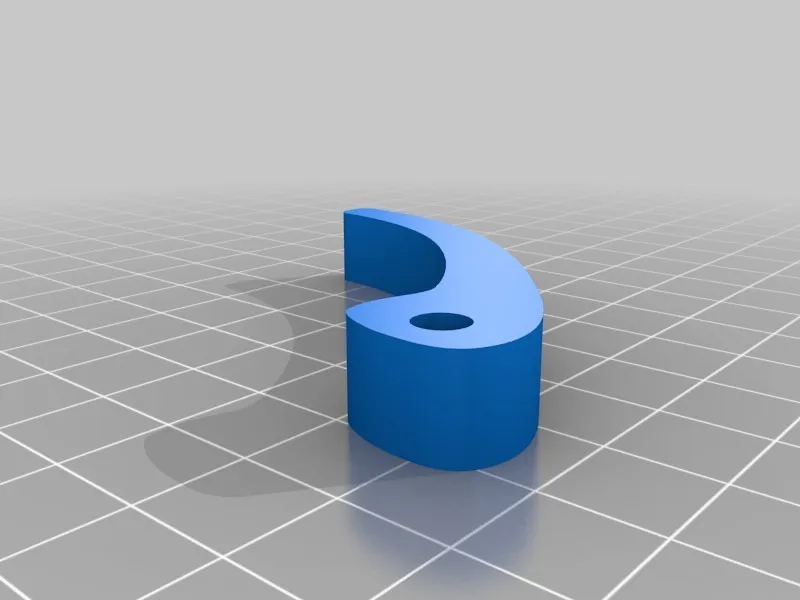

• Kẹp cần tích hợp để giữ chổi chắc chắn ở chiều cao mong muốn

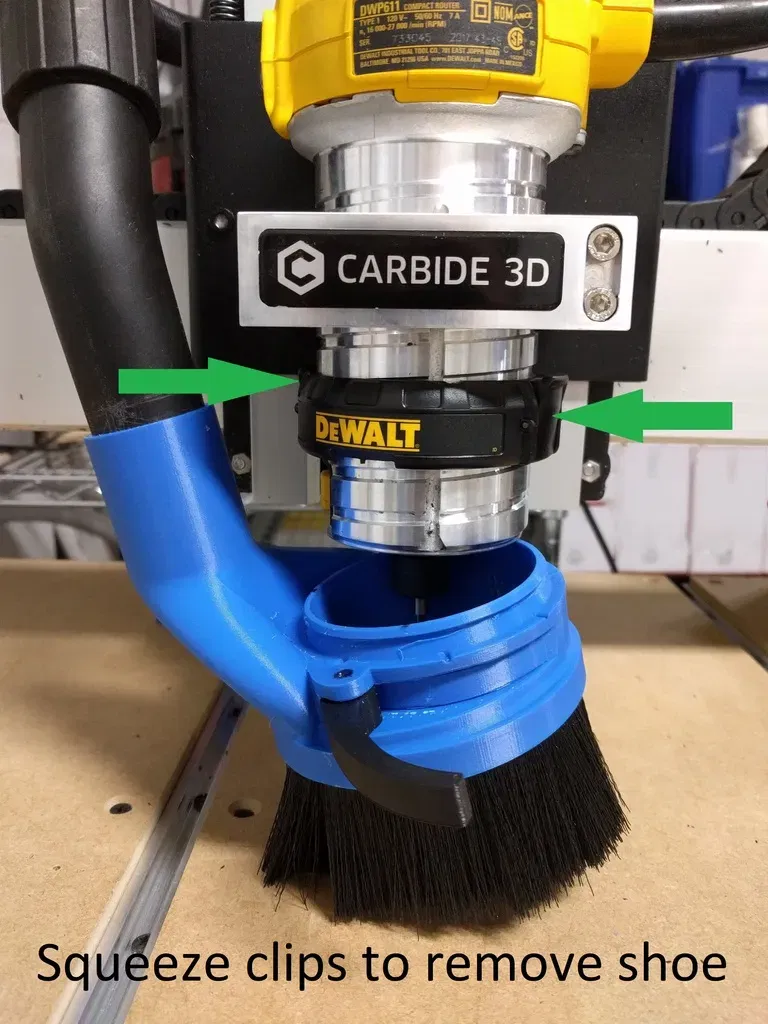

• Kẹp thả nhanh cho việc thay đổi công cụ

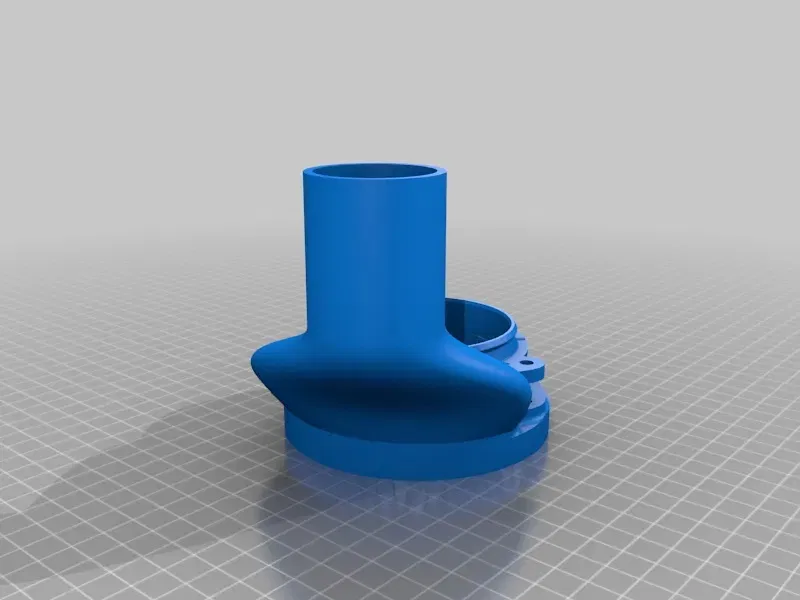

• Cổng hút bụi có thể được định vị ở bất kỳ ba mặt nào của giá đỡ router Shapeoko 3

Tôi đã sử dụng thanh chổi sau từ McMaster và uốn nó vào kênh vòng ở phía dưới của mảnh cơ sở. Cảm ơn Mhuff đã đưa ra ý tưởng sử dụng thanh chổi. https://www.mcmaster.com/#74715t3/=1bo5fap

Việc uốn thanh chổi bằng thép không gỉ có thể hơi khó khăn, McMaster có các loại thanh chổi khác có thể dễ sử dụng hơn, nhưng tôi chưa thử chúng.

Cài đặt in

Thương hiệu máy in:

Ultimaker

Máy in:
