Bộ hỗ trợ khí (Air Assist) cho module laser Comgrow 10W
Thiết kế bộ hỗ trợ khí (air assist) tùy chỉnh cho module laser Comgrow 10W và Comgo Z1. Phụ kiện này thay thế tấm chắn laser cũ, hỗ trợ ống khí 6mm và có tùy chọn lỗ phun 1mm hoặc 1.5mm để tối ưu hóa quá trình khắc.
Mô tả

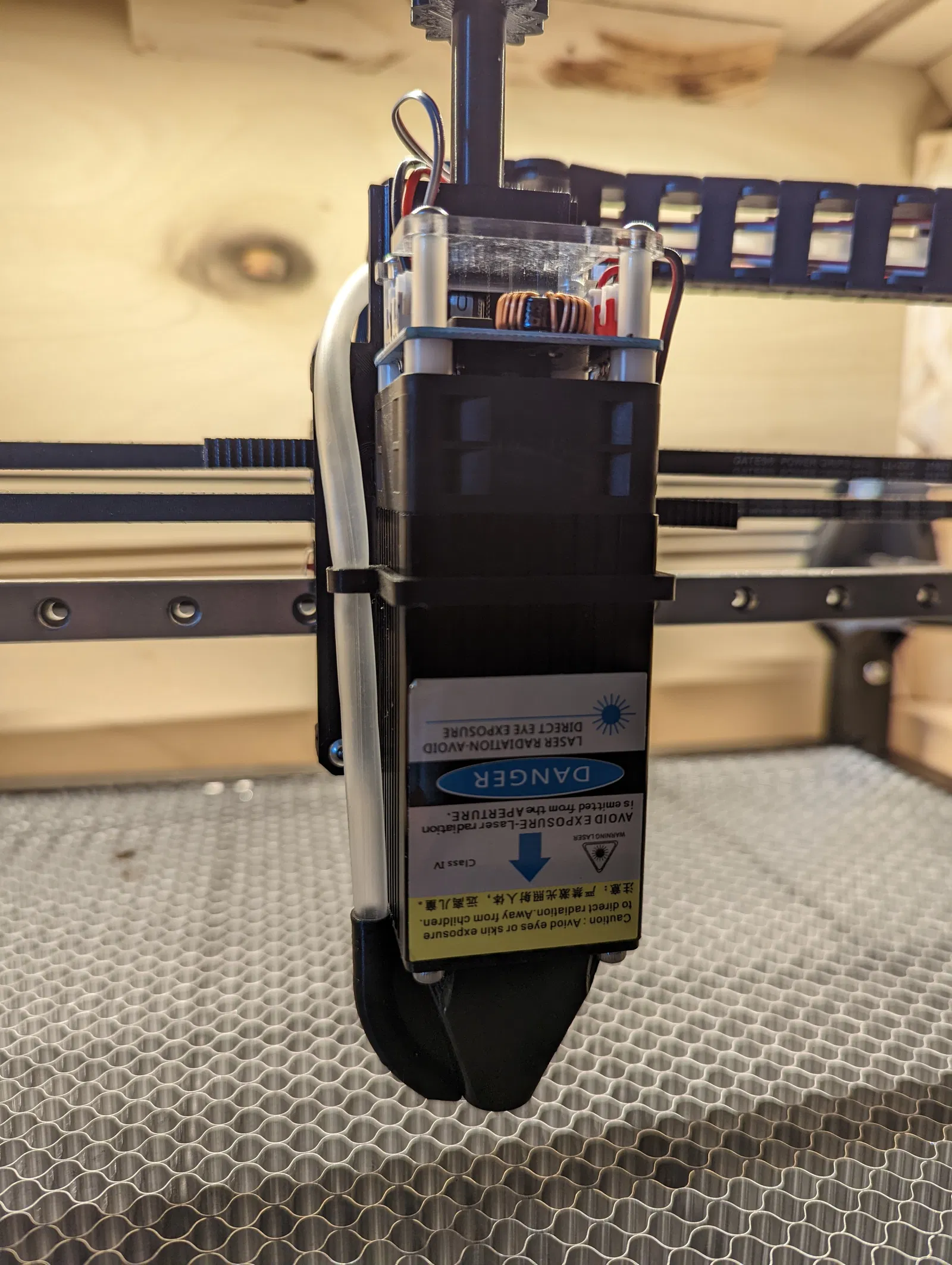

Mình vừa tự ráp một chiếc máy khắc laser sử dụng module laser Comgrow 10W và đã thiết kế một bộ hỗ trợ khí (air assist) để thay thế tấm chắn laser hiện có. Phụ kiện này cũng dùng được cho module Comgrow Comgo Z1. Bộ này tương thích với ống dẫn khí khoảng 6mm, loại thường đi kèm với các máy bơm hồ cá Simple Deluxe. Mình có đính kèm file STEP nếu mọi người cần chỉnh sửa thêm.

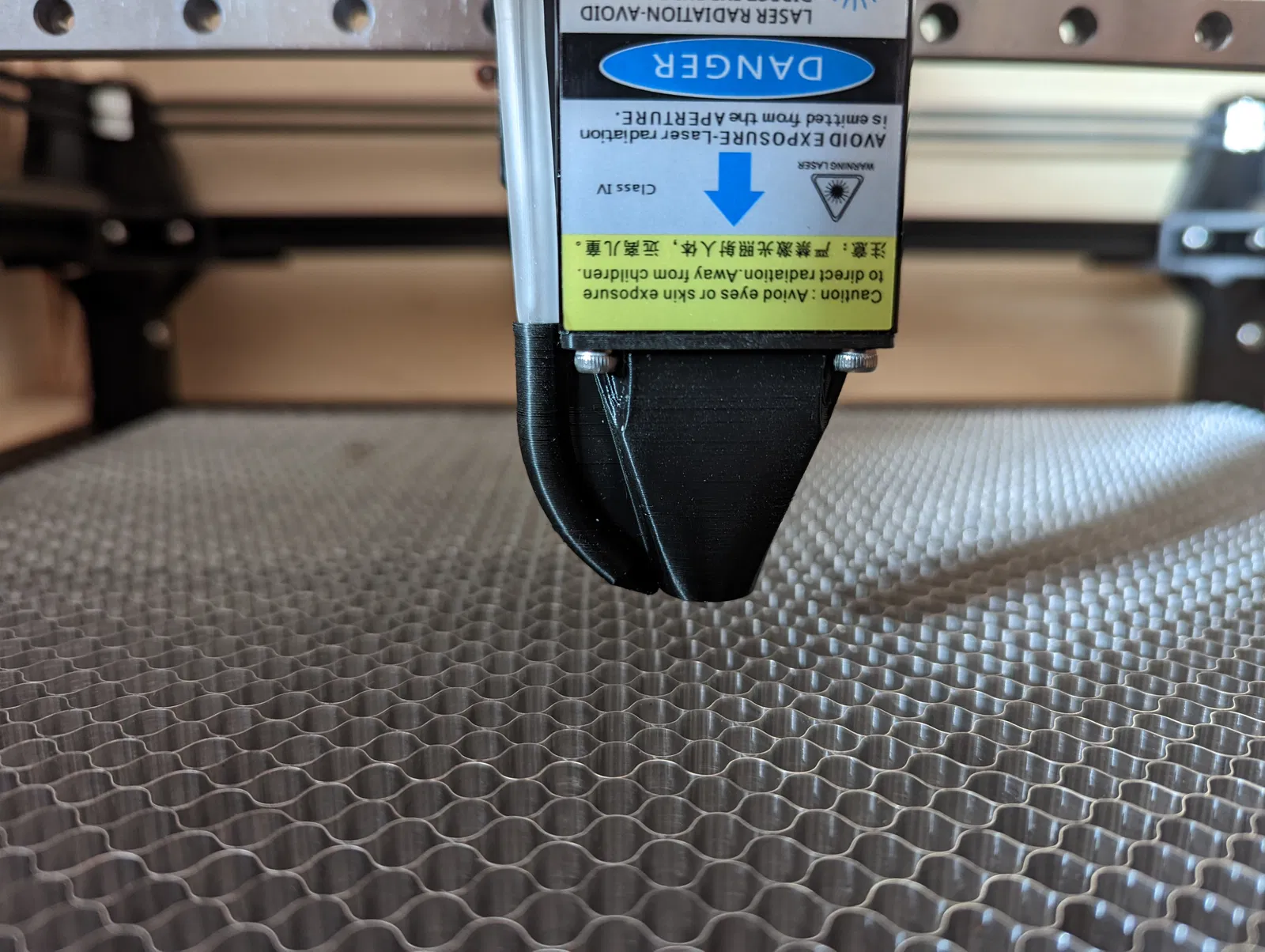

Phần tấm chắn mới có kích thước y hệt cái cũ, nên khoảng cách lấy nét laser vẫn giữ nguyên là 7mm tính từ mép dưới. Lưu ý là vòi phun khí có nhô ra thêm 1.5mm ở một bên, nên mọi người cẩn thận đừng lấy nét từ phía đó nhé.
Hiện tại mình đang dùng phiên bản lỗ phun 1mm, nhưng mình cũng đã đính kèm thêm bản có lỗ phun 1.5mm cho ai muốn thử nghiệm hiệu năng khác biệt.
