Jig phay bản lề cửa (Door hinge router jig)
Dễ dàng phay âm bản lề 76x76mm với chiếc jig tiện lợi này. Thiết kế hỗ trợ phay chính xác cho cả cánh cửa và khung cửa, giúp việc lắp đặt trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết.
Mô tả
Mình đã thiết kế cái jig phay bản lề này để giúp việc phay âm cho bản lề tiêu chuẩn 76x76mm trở nên nhẹ nhàng hơn. Jig này dùng được cho cả cánh cửa và khung cửa, không cần lo lắng về hướng lắp đặt đâu.
Yêu cầu chuẩn bị
- Máy phay (plunge router)
- Bạc dẫn hướng (bushing) 30mm
- Mũi phay 20mm (nên dùng mũi bén để có kết quả tốt nhất; mình lỡ dùng mũi hơi cùn rồi :))
- Bản lề 76x76mm bo góc tiêu chuẩn (ở Hà Lan thì mình dùng loại của AXA, mã EAN 8713249109121)
- Vài con ốc vít đầu bằng (mình dùng M4x40) để cố định tạm jig vào cửa hoặc khung
Hướng dẫn in
In rất dễ, dùng PLA tiêu chuẩn với layer height 0.20 là ổn. Bạn đặt mặt jig úp xuống bàn in nhé. Nhớ thêm support vào phần overhang.
Cách sử dụng

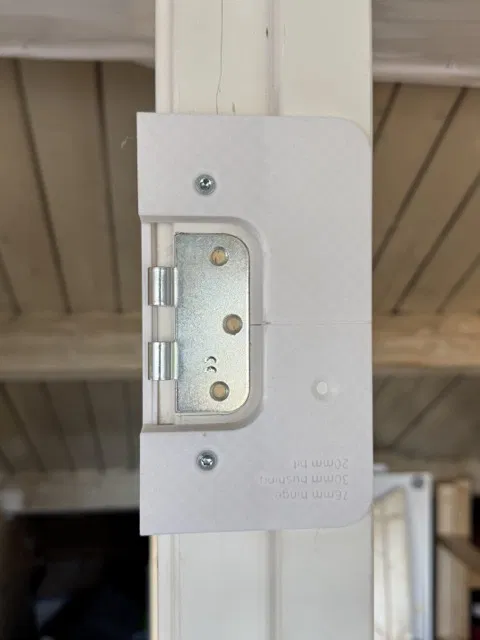

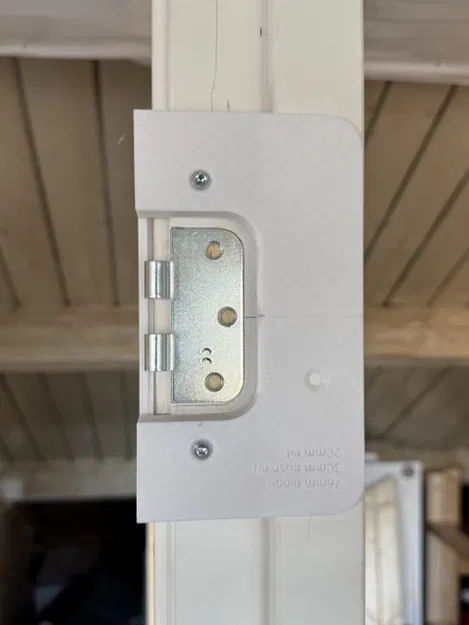

- Đánh dấu vị trí bản lề trên cửa hoặc khung, kẻ một đường tâm ngang.
- Căn chỉnh jig theo đường tâm (có một khe nhỏ trên jig để bạn canh cho chuẩn).
- Gắn jig bằng vít. Lưu ý là đầu vít không được nhô cao quá, nếu không đế máy phay sẽ bị vướng không chạy mượt được.
- Đặt máy phay lên trên và bắt đầu phay theo độ sâu mong muốn.

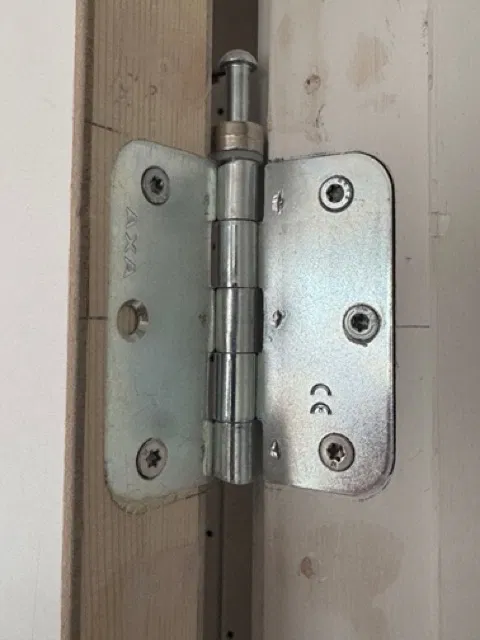

- Tháo jig ra rồi lắp bản lề vào thôi.
- Làm tương tự cho các cái còn lại =]
Lưu ý quan trọng
Kích thước cửa và khung mỗi nhà mỗi khác. Bạn có thể cần chêm thêm một miếng gỗ (shim) giữa phần 'cữ chặn' và cửa/khung để đảm bảo bản lề khớp hoàn hảo với mép cửa nhé.
