Ender 3 V3 SE - Bộ Gá Đèn LED Creality (Tùy Chỉnh)

Bộ gá này cho phép lắp đặt bộ Đèn LED Creality chính hãng lên máy in Ender 3 V3 SE của bạn (đã thử nghiệm trên phiên bản SE của tôi). Tìm sản phẩm này trên Amazon với giá chỉ từ $20.

Khung của máy in này nhẹ hơn nhiều so với V2 và không có rãnh v-slot để giấu dây cáp.

Nhưng có một mẹo ẩn!!

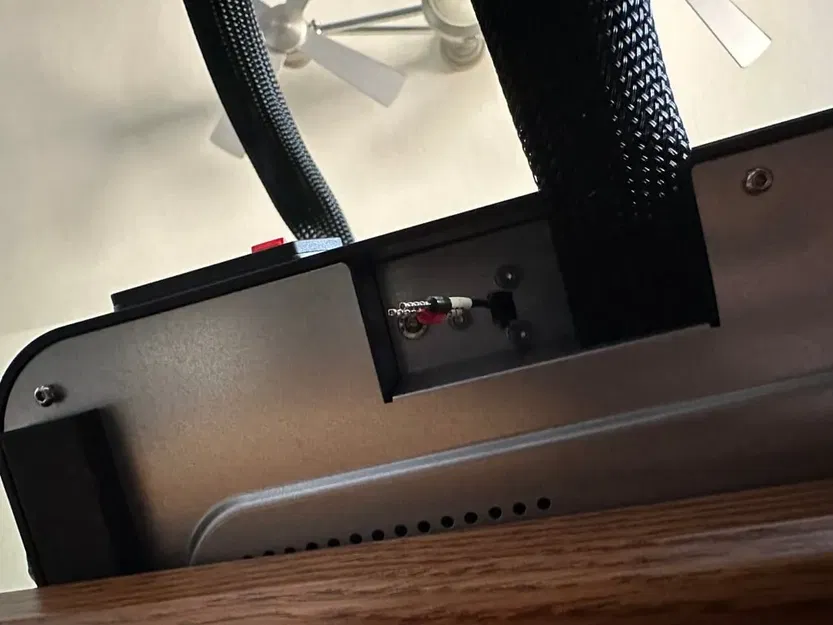

Các kênh khung dọc có rỗng bên trong. May mắn thay, kênh bên trái cũng có một lỗ được cắt sẵn bên dưới đế máy in để luồn dây điện qua. Điểm khó duy nhất: không có lỗ ở phía trên cùng của khung.

Trước khi bạn tiếp tục: lưu ý rằng bạn SẼ phải khoan một lỗ trên máy in hoàn toàn mới của mình cho việc lắp đặt này.

Nếu bạn vẫn còn ở đây và muốn tiếp tục, thì hãy tự chịu rủi ro. Tuy nhiên, các bước này rất đơn giản. Tôi đã chụp ảnh nhanh từng bước, vì vậy hãy tham khảo chúng khi bạn tiếp tục.

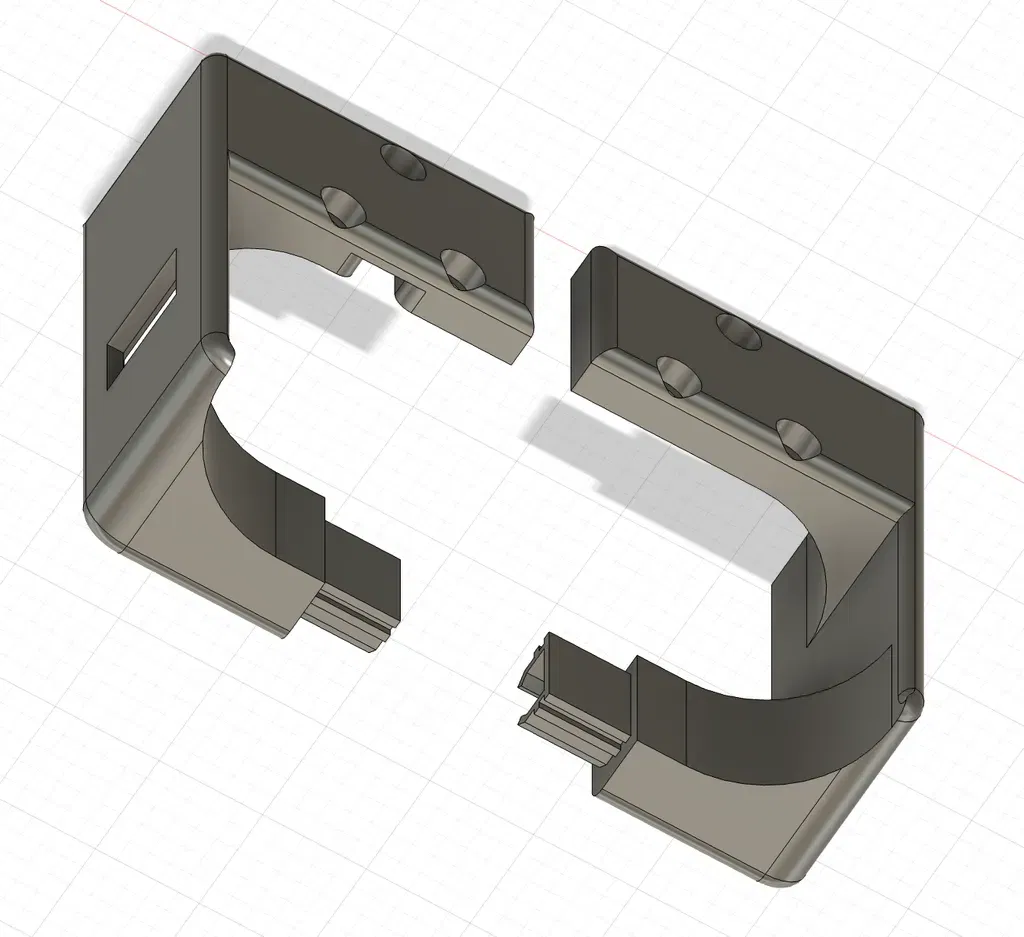

Lựa chọn Gá

Nếu bạn đã mua bộ Đèn LED Creality cho Ender V2, hãy chọn tệp gá V2. Nếu bạn đã mua bộ S1, hãy sử dụng tệp gá S1.

• Vỏ đèn LED V2 dài 11,5" (292,1mm)
• Vỏ đèn LED S1 dài 11,8" (300mm)

In bộ gá phù hợp sẽ giữ cho đèn LED bạn chọn được căn giữa các thanh ray và vẫn cho phép bạn vặn chặt bằng bộ ốc vít có sẵn từ máy in V3 của bạn.

Lắp Ráp Gá

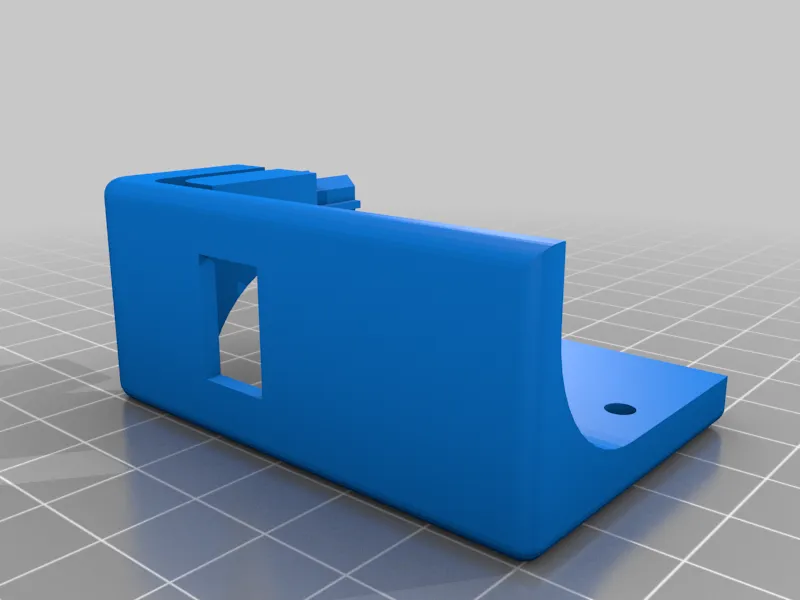

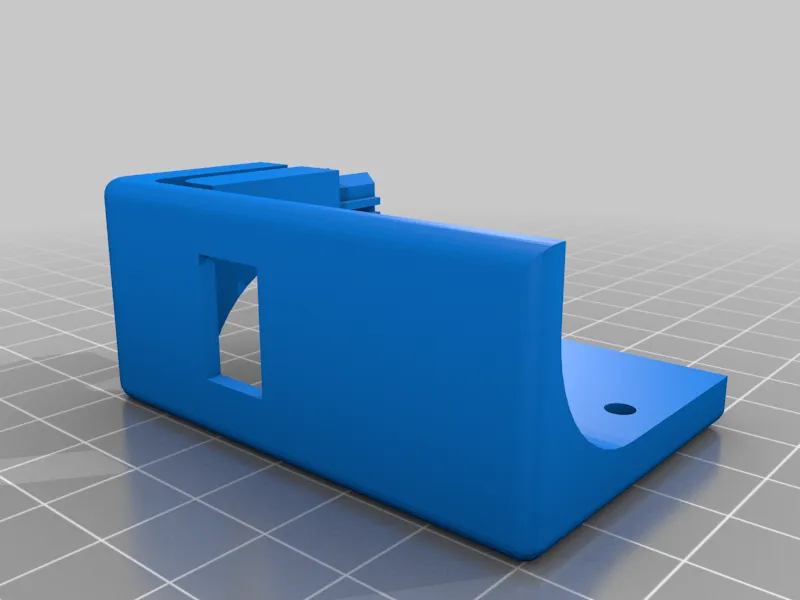

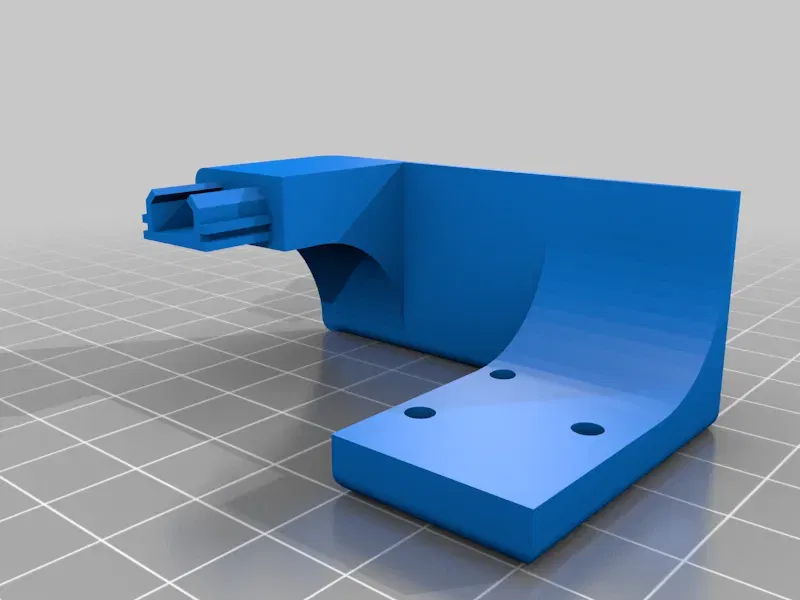

1. In cả hai bộ gá. Không cần vật liệu hỗ trợ cho cả hai, nhưng hãy in chúng ở tư thế đứng (mặt sẽ hướng ra ngoài).
2. Tháo 3 vít ở phía trên cùng của khung, bắt đầu từ bên phải.
3. Đặt bộ gá vào vị trí và sử dụng các vít ban đầu để lắp bộ gá vào vị trí. Các vít sẽ chìm vào bộ gá, chỉ cần đừng siết quá chặt.
4. Tháo các vít của bộ gá bên trái và để sang một bên.

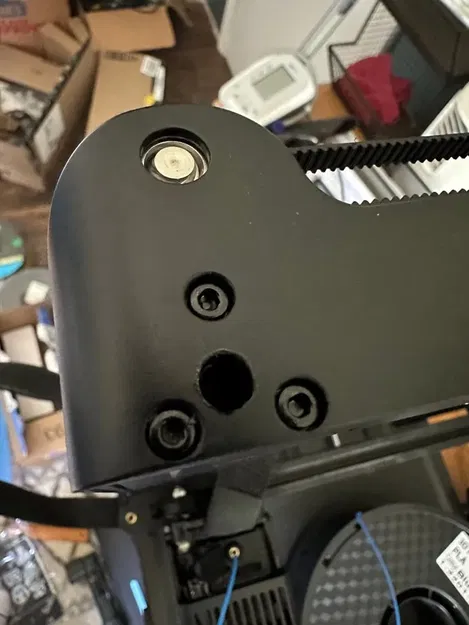

5. Khoan một lỗ nhỏ trên thanh khung phía trên, rất gần phía trước, và ở giữa 2 vít. Tôi đã dùng mũi khoan 1/4 inch.
6. Luồn cáp từ bộ Đèn LED xuống lỗ này trong bộ gá khung phía trên.

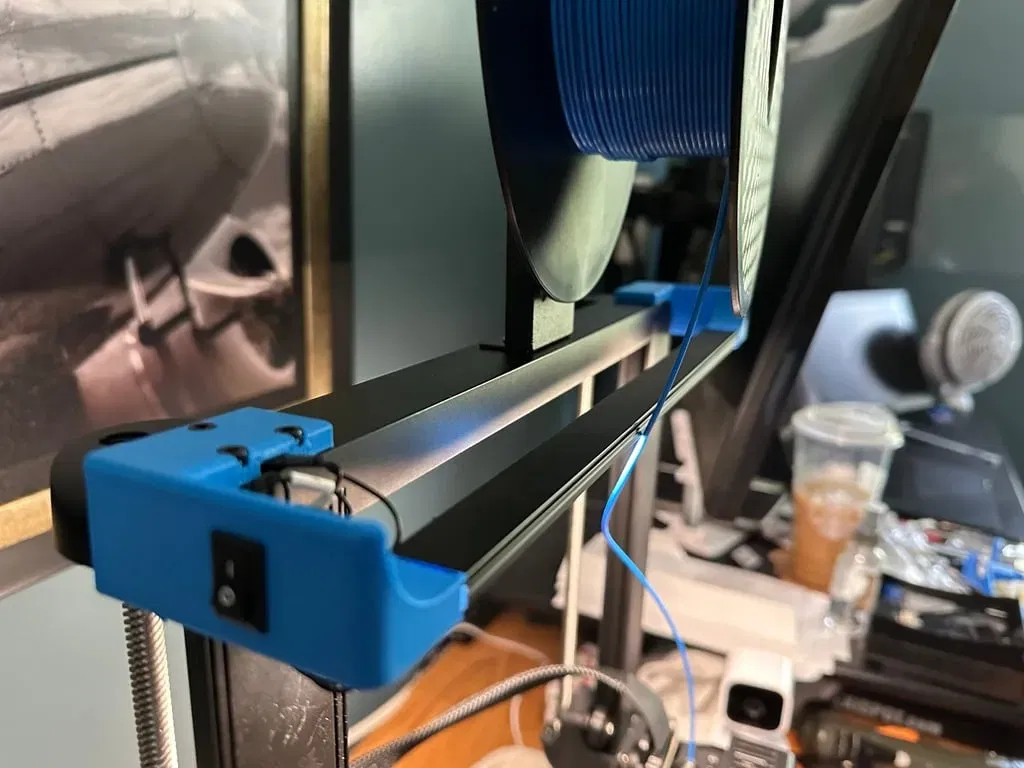

7. Tháo công tắc khỏi bộ gá đèn LED gốc. Dùng tuốc nơ vít nhỏ để bật nó ra. Đẩy công tắc vào bộ gá mới bạn vừa in và lắp các đầu nối.

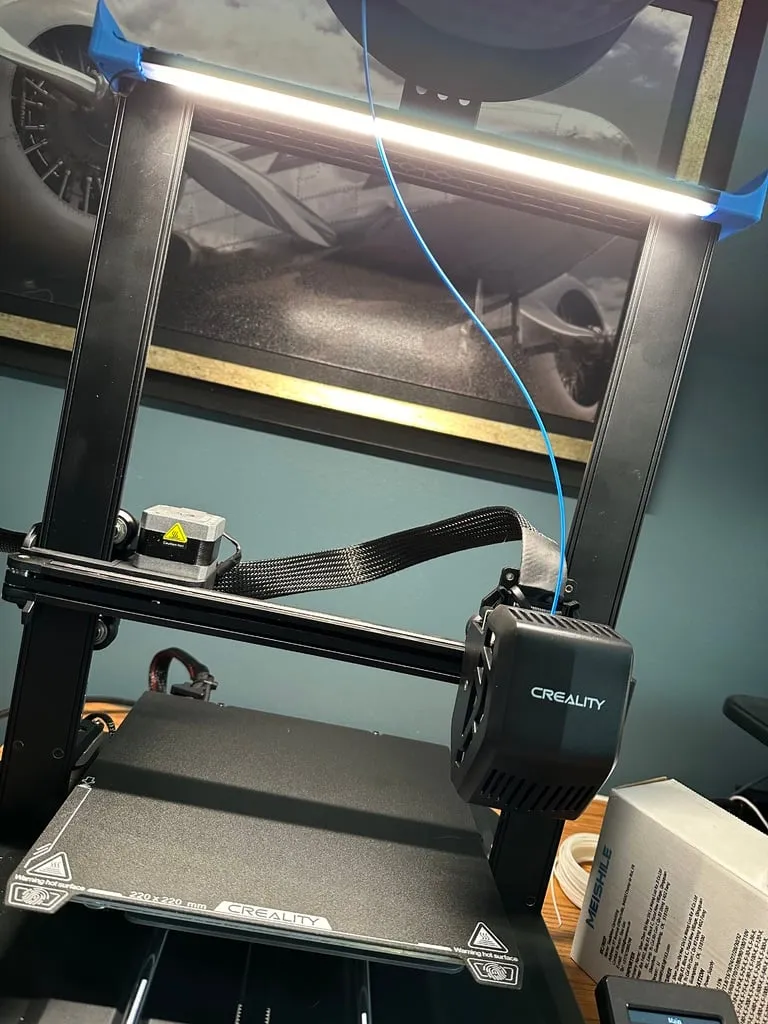

8. Sau khi kết nối với đèn LED, lắp thanh đèn lên bộ gá và lắp lại bộ gá bên trái bằng các vít ban đầu.

Kết Nối Dây

1. Rút dây nguồn của máy in ra để tránh bị giật.
2. Lật máy in nghiêng sang một bên và tháo các vít ở bảng dưới cùng. Cẩn thận kéo bảng xuống vì cáp dây được trượt vào bảng.

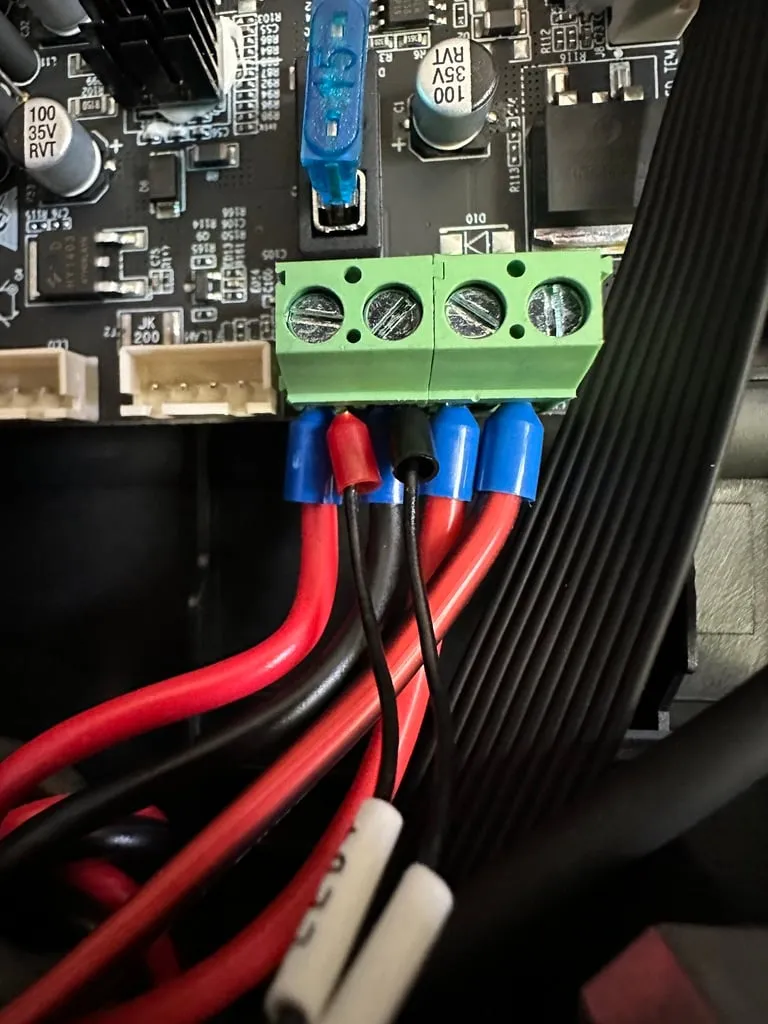

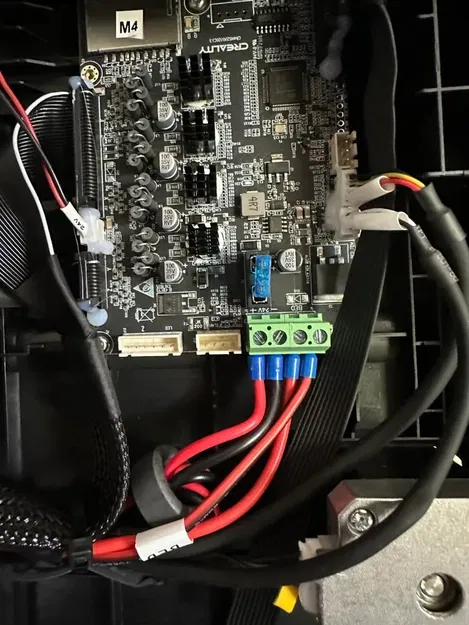

3. Tìm các kết nối nguồn dương/âm trên bo mạch điều khiển chính. Chúng thường là màu đỏ/đen tiêu chuẩn. Các dây nguồn cho bàn nhiệt được dán nhãn tương ứng. Đừng sử dụng 2 cổng này.
4. Nới lỏng các vít và đẩy các đầu cos từ dây đèn LED vào các cực dương/âm (hoặc bấm/nối/hàn nếu bạn thích).
5. Vặn lại bảng dưới cùng, đảm bảo không làm kẹp dây cáp.

Vậy là xong!
