Chào các bác đam mê in 3D, hôm nay mình xin giới thiệu một mô hình cơ khí cực kỳ thú vị và đơn giản, đó là cơ cấu truyền động bánh răng thanh răng (Reciprocating Rack And Pinion). Đây là một món đồ chơi giáo dục hoặc mô hình minh họa nguyên lý chuyển động cơ bản rất hay, giúp các bạn mới bắt đầu tìm hiểu về cách các bộ phận cơ khí tương tác với nhau để tạo ra chuyển động tịnh tiến qua lại liên tục.

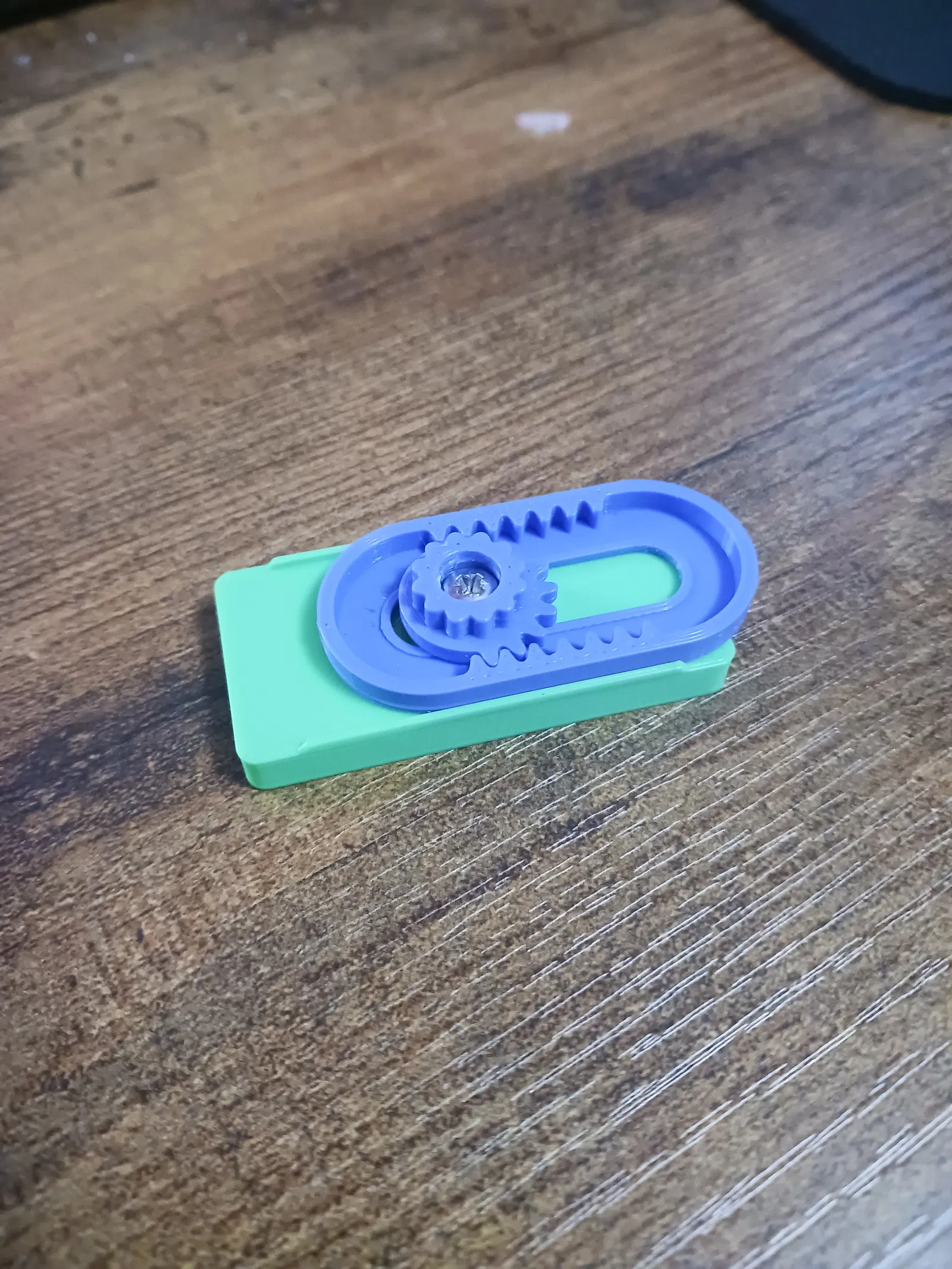

Thiết kế này bao gồm một thanh răng được uốn thành hình khép kín và một bánh răng ở trung tâm. Khi bánh răng xoay, nó sẽ di chuyển dọc theo các rãnh răng bên trong, tạo ra chuyển động tịnh tiến ổn định. Đây là cách tuyệt vời để bạn hiểu cách biến chuyển động quay tròn thành chuyển động tịnh tiến một cách mượt mà và trực quan nhất ngay trên bàn làm việc của mình.

Để hoàn thiện mô hình này, các bác sẽ cần chuẩn bị thêm 01 con ốc M3 chiều dài 8mm để cố định bánh răng vào đế. Việc lắp ráp khá nhanh chóng nhưng cần sự tỉ mỉ để đảm bảo bánh răng xoay trơn tru, không bị kẹt khi vận hành. Đây thực sự là một dự án nhỏ nhưng mang lại nhiều kiến thức bổ ích cho những ai yêu thích kỹ thuật.

Các lưu ý và kinh nghiệm khi in 3D mô hình này:

• Vật liệu in: Nên dùng nhựa PLA để có độ cứng tốt và độ co ngót thấp, giúp các răng của bánh răng khớp nhau chính xác nhất.
• Độ phân giải layer: Khuyên dùng layer height từ 0.16mm đến 0.2mm để các chi tiết răng được in sắc nét và chính xác.
• Độ bền: Nên cài đặt thông số infill từ 20-30% để đảm bảo độ cứng vững cho khung, tránh bị biến dạng khi lắp ốc M3 vào.
• Hậu xử lý: Sau khi in xong, các bác nên kiểm tra các bề mặt tiếp xúc của bánh răng. Nếu có nhựa thừa hoặc nhựa bị chảy nhẹ (stringing), hãy dùng giấy nhám mịn đánh bóng lại để chuyển động được mượt mà hơn.
• Lưu ý khi lắp ráp: Đảm bảo con ốc M3 8mm được vặn đủ chặt để giữ bánh răng nhưng không quá chặt làm ảnh hưởng đến độ quay tự do của nó. Một chút mỡ bôi trơn chuyên dụng cho nhựa sẽ làm cho chuyển động trở nên trơn tru và bền bỉ hơn rất nhiều.

Hy vọng mô hình cơ khí nhỏ gọn này sẽ giúp các bác có thêm những giờ phút trải nghiệm in 3D thật thú vị và học hỏi được nhiều kiến thức cơ khí ứng dụng trong thực tế đời sống.
