Giá đỡ hộp kỹ thuật 80x80 cho khung nhôm định hình 2020

Giá đỡ hộp kỹ thuật 80x80 cho nhôm định hình 2020

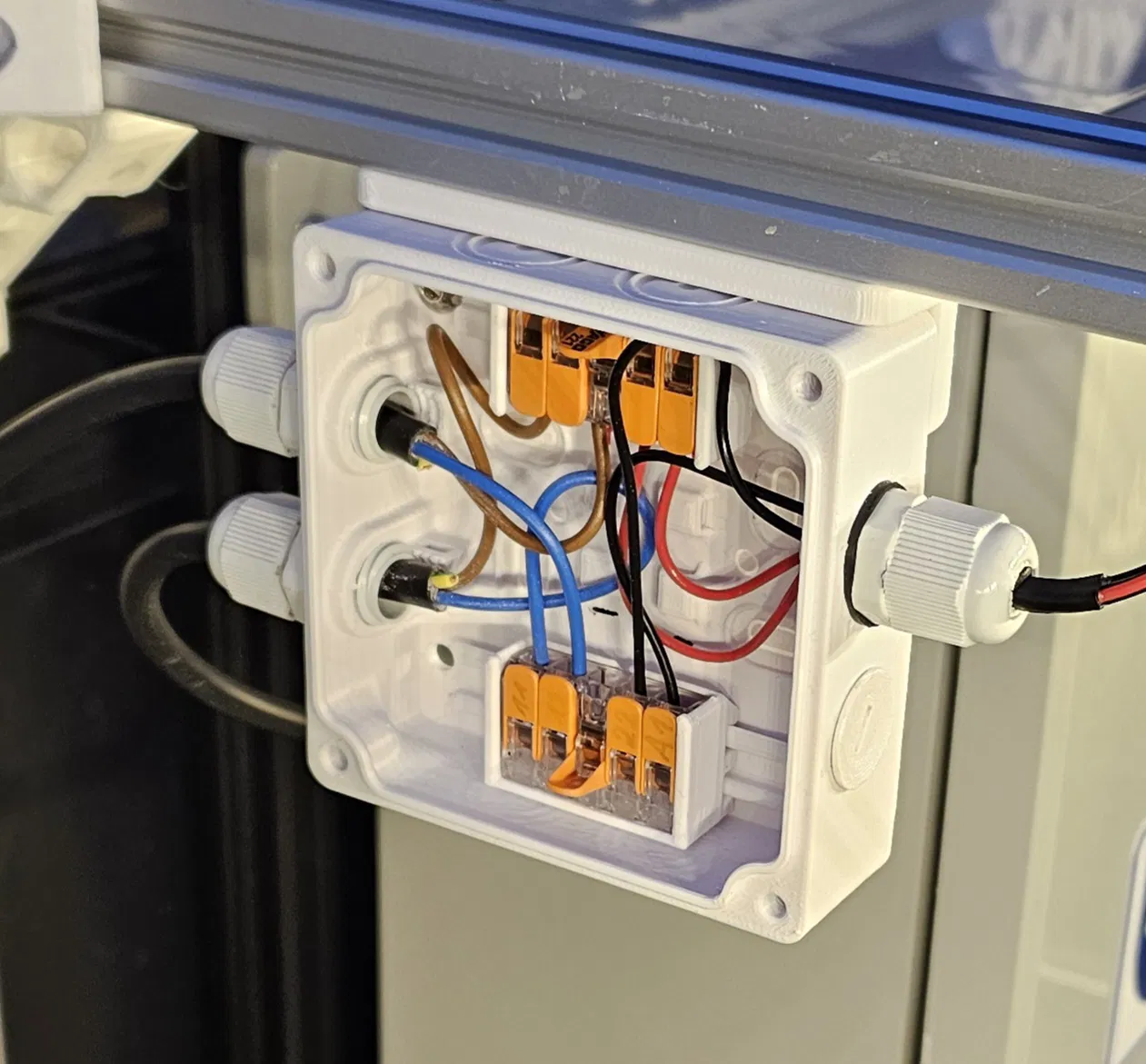

Đối với những ai đang tự tay lắp ráp máy in 3D, máy CNC hoặc các hệ thống tự động hóa sử dụng khung nhôm định hình 2020, việc quản lý dây điện sao cho gọn gàng và an toàn là một bài toán đau đầu. Giá đỡ (bracket) chuyên dụng này được thiết kế để kết nối hộp kỹ thuật (junction box) kích thước 80x80 trực tiếp vào thanh nhôm 2020 một cách chắc chắn và thẩm mỹ. Nhờ có bộ khung này, bạn sẽ dễ dàng cố định hộp điện vào bất kỳ vị trí nào trên thân máy mà không cần phải khoan đục thêm vào khung nhôm hay làm hỏng kết cấu máy móc của mình.

Sản phẩm này mang lại sự linh hoạt tối đa cho người dùng khi muốn lắp thêm các thiết bị như rơ-le, bộ đấu nối WAGO hay các mạch điều khiển phụ ngay tại vị trí cần thiết. Việc lắp đặt hộp kỹ thuật lên khung máy không chỉ giúp tiết kiệm không gian mà còn bảo vệ các mối nối điện khỏi bụi bẩn, va chạm vô tình trong quá trình máy vận hành. Thiết kế đơn giản nhưng hiệu quả, đảm bảo độ cứng vững cần thiết để giữ hộp điện không bị rung lắc ngay cả khi máy in 3D của bạn đang hoạt động ở tốc độ cao.

Khi thực hiện in 3D mô hình giá đỡ này, anh em cần lưu ý một số điểm sau để đạt hiệu quả tốt nhất:

• Chất liệu: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng tốt hơn so với PLA, đặc biệt nếu hộp điện nằm gần nguồn nhiệt.
• Độ dày lớp in (Layer height): Nên để khoảng 0.2mm để cân bằng giữa tốc độ in và độ chi tiết, đảm bảo các lỗ bắt vít chuẩn xác.
• Tỉ lệ lấp đầy (Infill): Đề xuất mức 30-40% với kiểu infill dạng Grid hoặc Gyroid để tạo độ bền chắc tối đa cho phần kết nối.
• Hỗ trợ (Support): Có thể cần dùng support nhẹ ở các phần khớp nối để đảm bảo bề mặt lắp ghép được phẳng và khớp hoàn hảo với rãnh nhôm 2020.
• Kiểm tra kích thước: Trước khi in hàng loạt, hãy in thử một đoạn nhỏ để kiểm tra độ khít với rãnh nhôm định hình 2020 của bạn, vì mỗi loại nhôm từ các hãng khác nhau có thể chênh lệch kích thước rất nhỏ.

Đây là một phụ kiện nhỏ nhưng cực kỳ hữu ích, giúp không gian làm việc và hệ thống điện của máy in 3D trở nên chuyên nghiệp, gọn gàng và an toàn hơn đáng kể. Anh em hoàn toàn có thể tự chủ động in ấn và nâng cấp máy móc của mình chỉ với vài gram nhựa.
