Giá đỡ ERCF v2 cho máy in Voron Switchwire

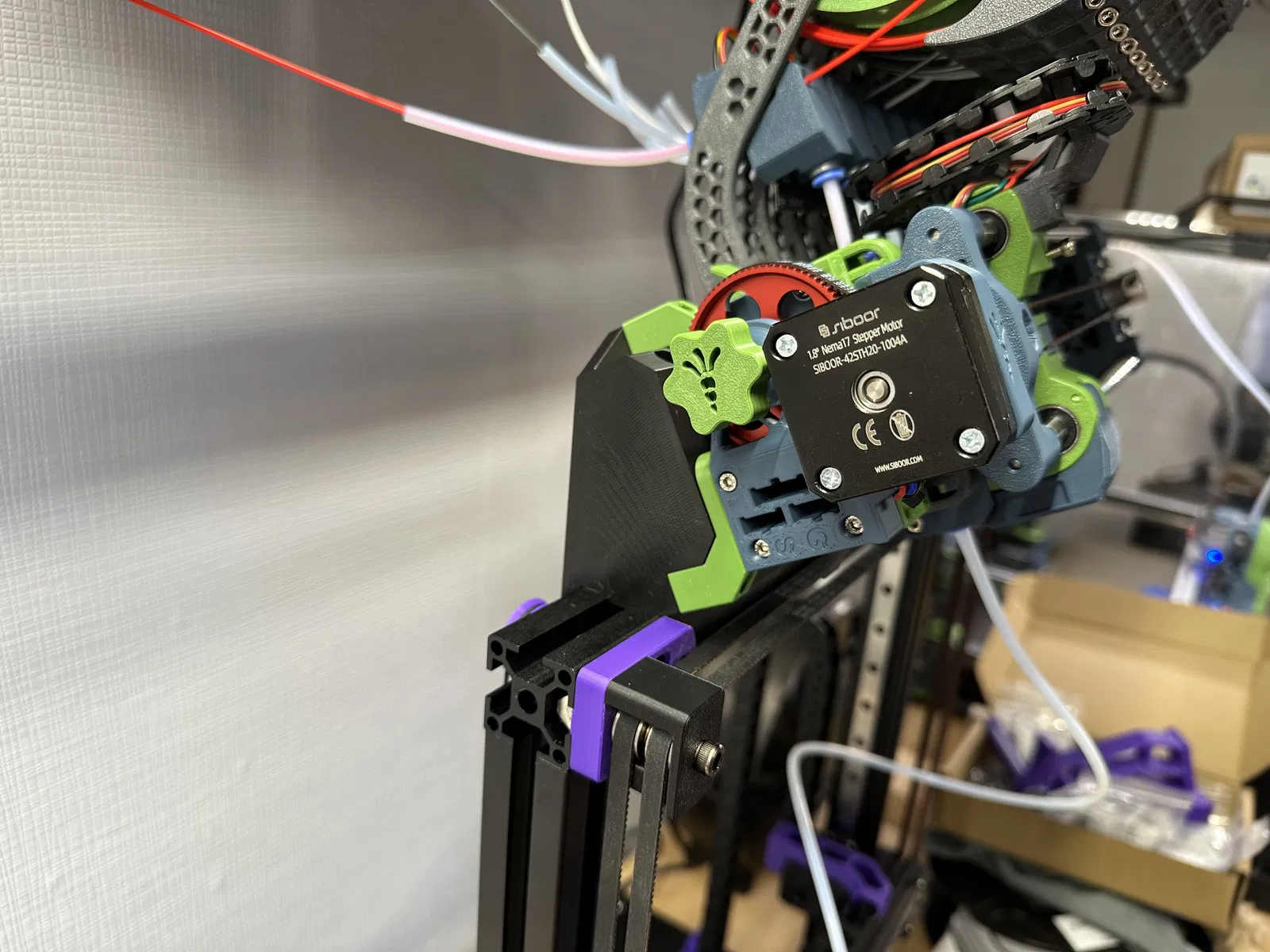

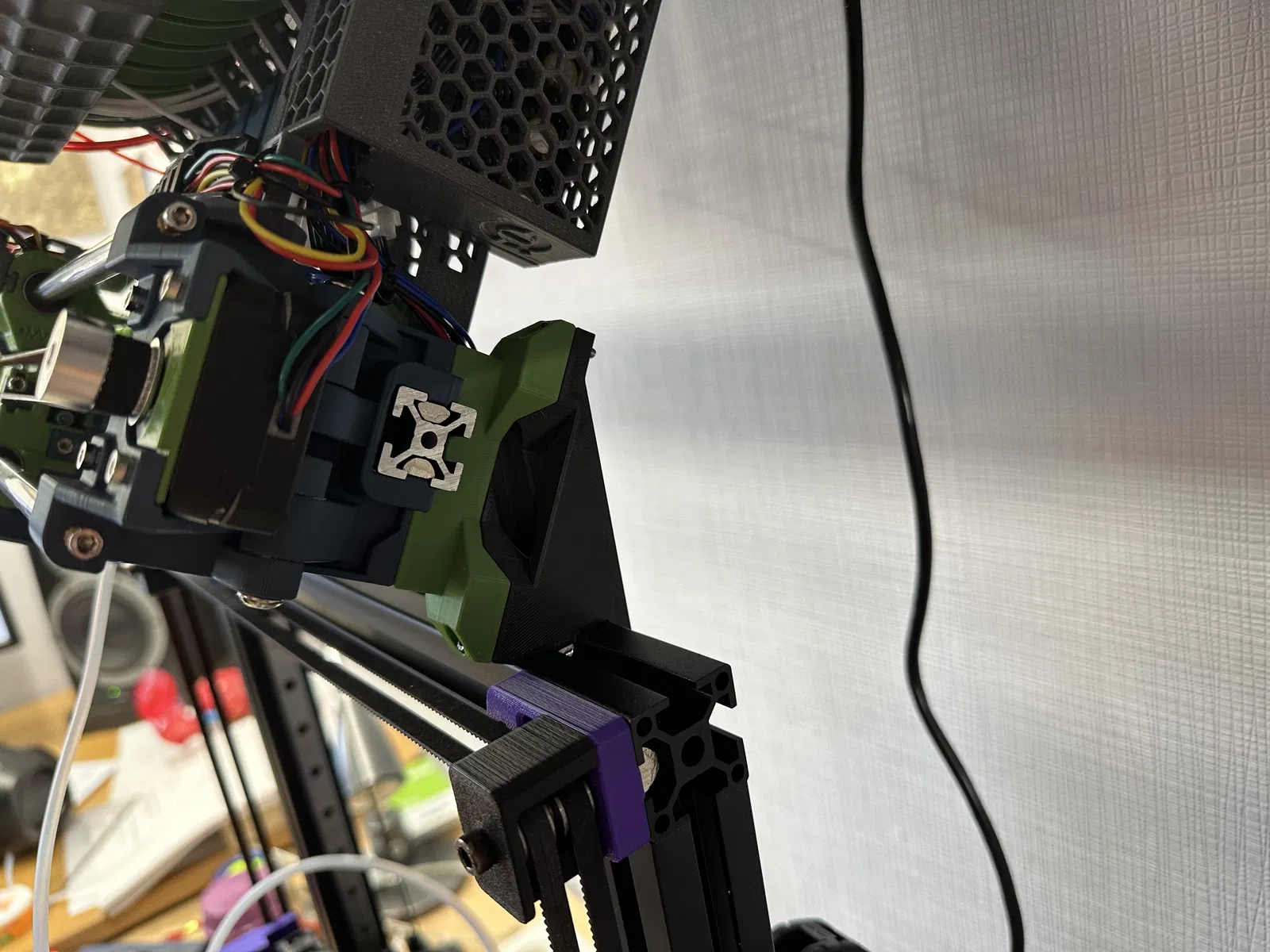

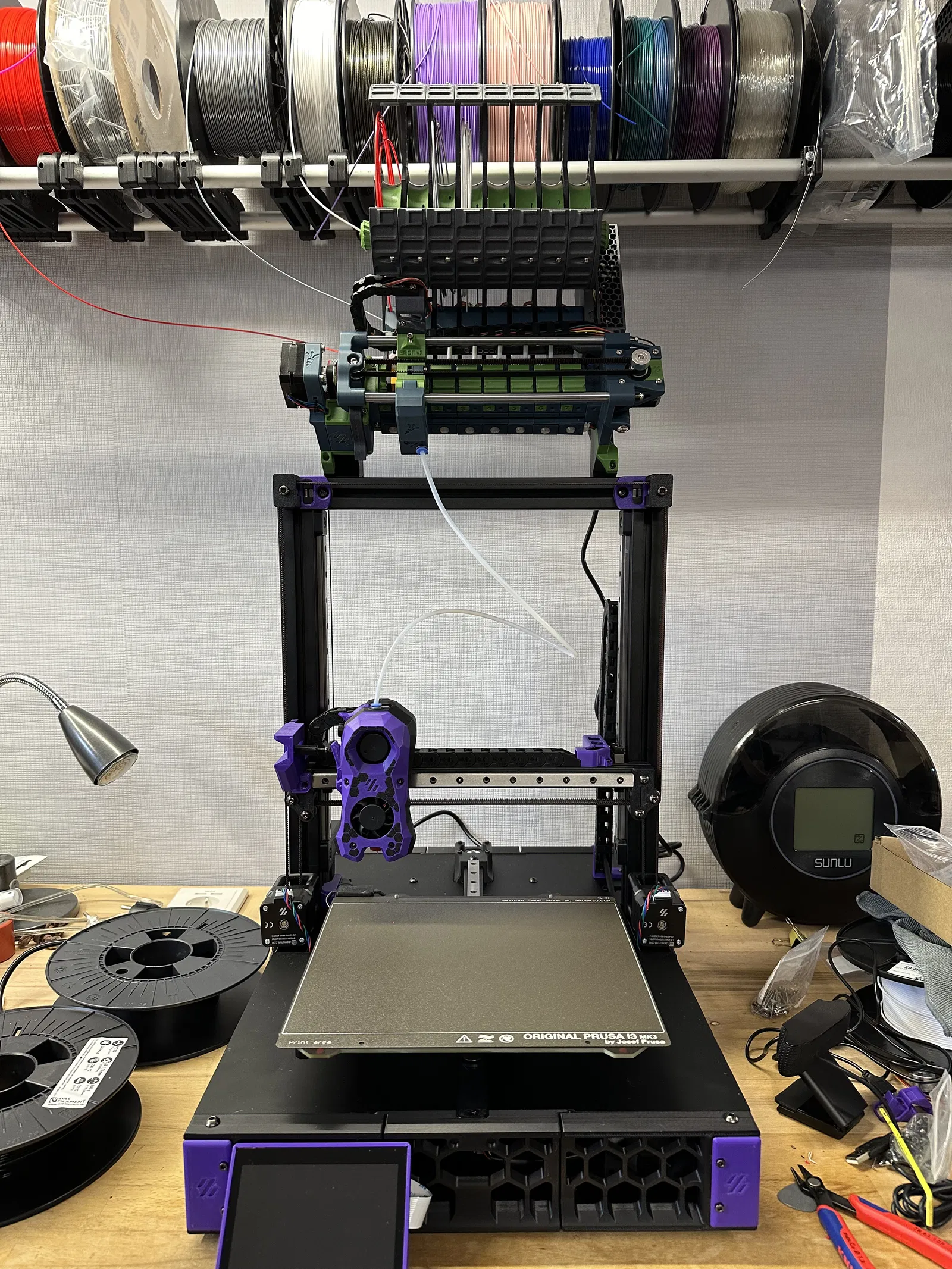

Giải pháp lắp ERCF v2 lên trên khung máy Voron Switchwire. Bộ ERCF được đặt nghiêng 60° hướng lên trên để dễ dàng thao tác hơn. Các chi tiết đã được chỉnh hướng sẵn (Cảm ơn Nero3D). EDIT 1: Các chi tiết này lắp rất khít, bạn cần trượt chúng vào thanh nhôm từ phía bên cạnh. Linh kiện cần chuẩn bị: Lắp vào khung → 4x M5x16 BHCS, 4x T-Nut M5 (3030). Gắn ERCF vào giá đỡ → 4x M3 heatset insert, 2x M3x8 SHCS (phía dưới), 2x M3x10 SHCS (phía trên). Có dùng vỏ bọc (Enclosure) được không? Sắp tới mình sẽ làm vỏ bọc cho máy, nên hiện tại mình chưa thể cho biết cần sửa đổi những gì trên các tấm mica. EDIT 2: Có vẻ như giá đỡ này không tương thích với bộ vỏ zin. ERCF nên được đặt dịch lên phía trước máy vài mm và có thể phải lắp theo chiều dọc. Chắc chắn bạn sẽ bị mất một chút chiều cao Z khi lắp vỏ, vì ống Bowden cần có không gian đi. Nếu tìm được giải pháp tốt hơn, mình sẽ cập nhật hoặc đăng thiết kế mới. 23.03.25 - Đã thêm file STEP cho từng chi tiết.
