Chuyển đổi iMac 5K thành màn hình rời sử dụng bo mạch SA1

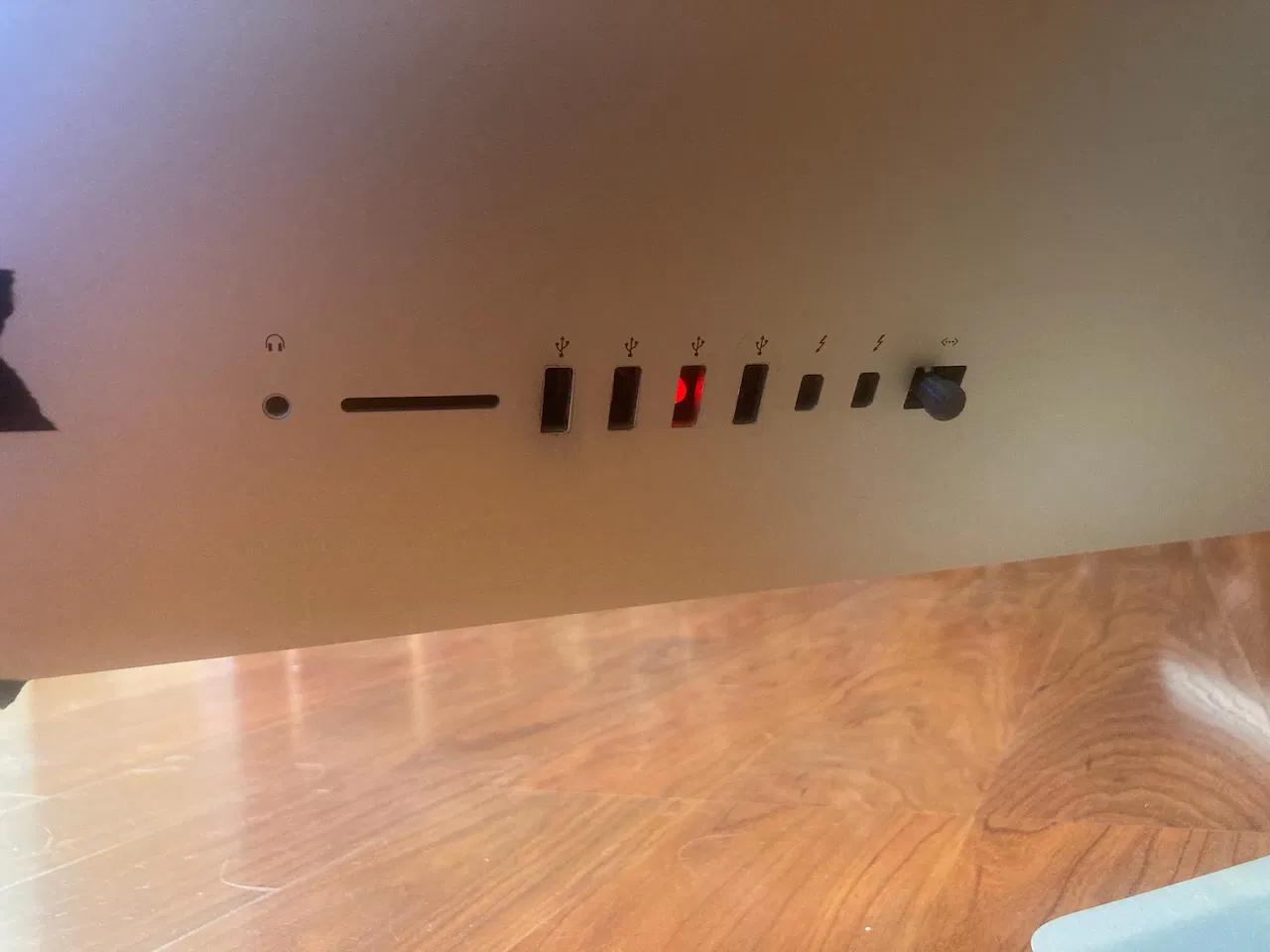

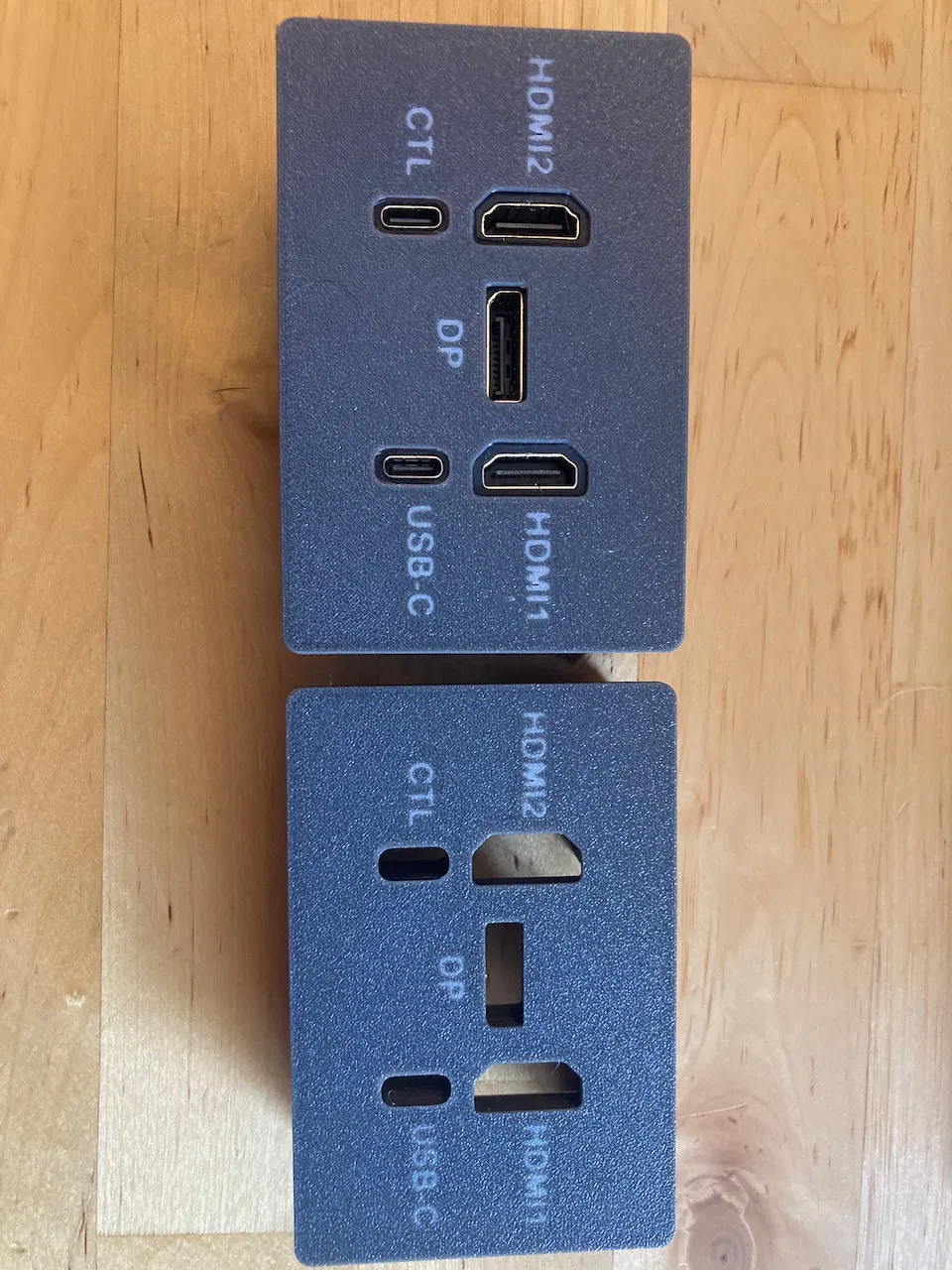

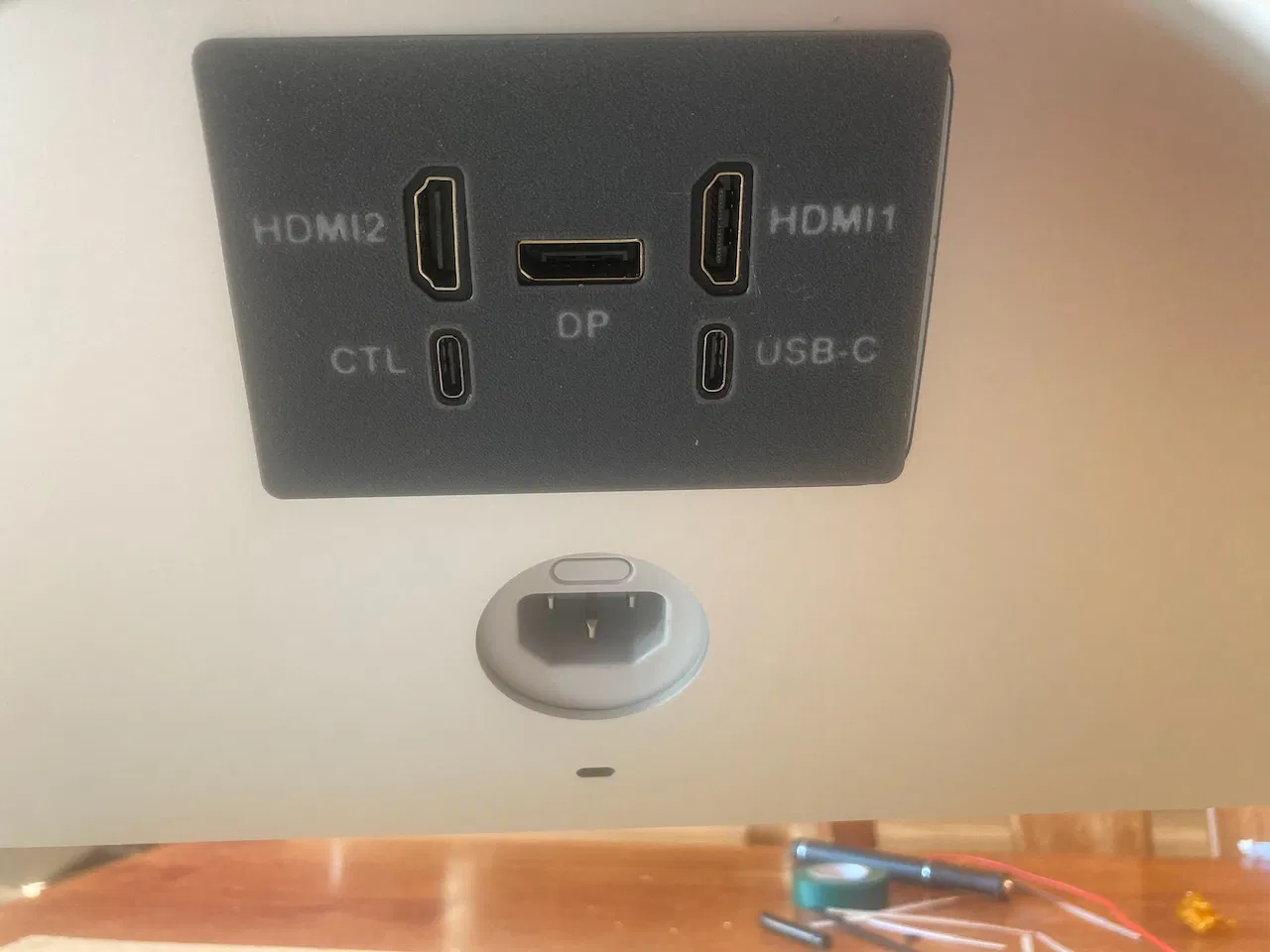

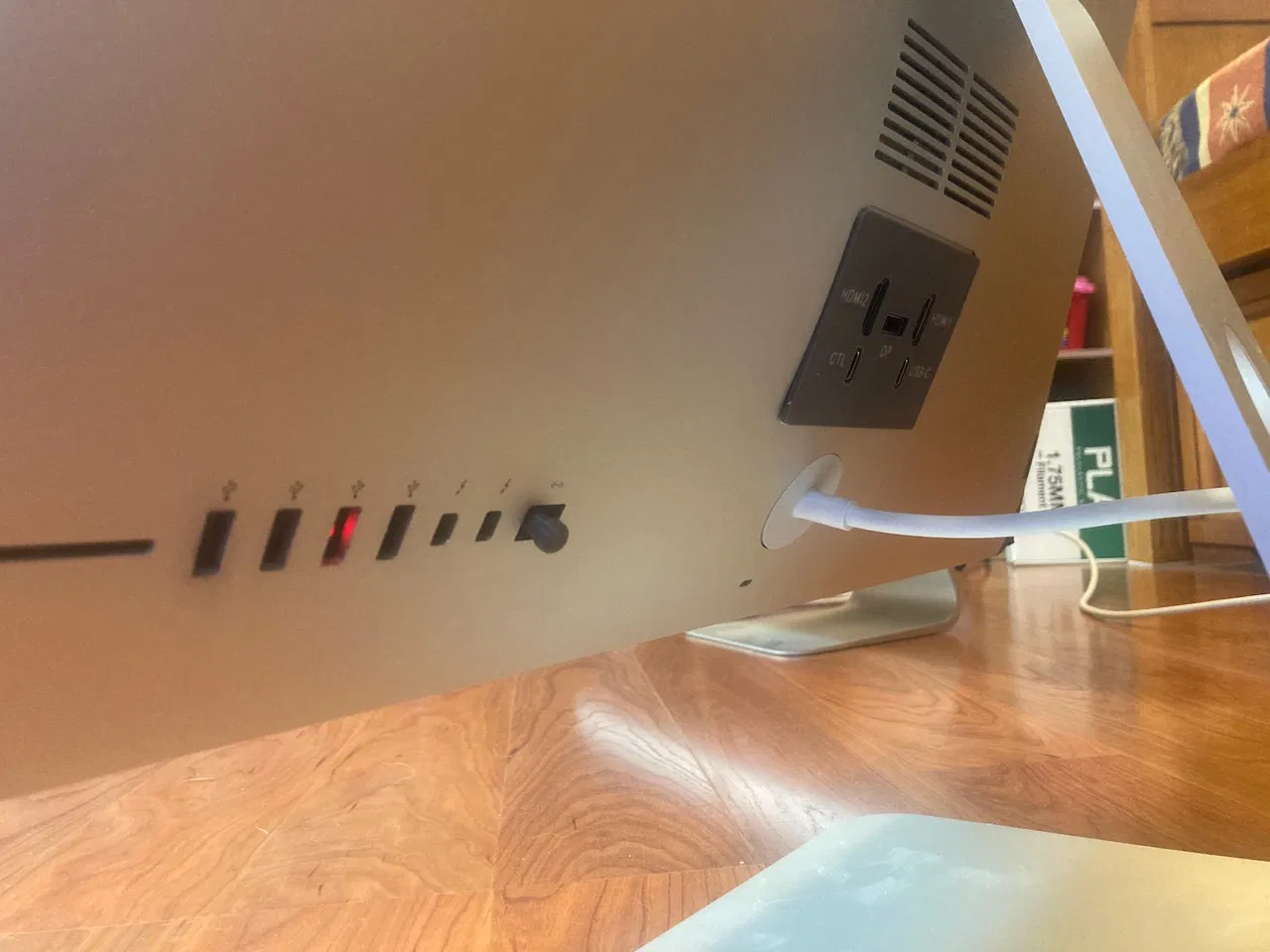

10-08-2025: Cuối cùng thì mình cũng đã hoàn thành việc chuyển đổi iMac 5K sử dụng bo mạch SA1 (mất khoảng 7 tháng vì dự án bị mở rộng quy mô và mình quá bận rộn với công việc). Mình nói về việc mở rộng quy mô, có 3 yếu tố chính thúc đẩy chuyện này: 1 - Mình dùng Mac Mini M4 làm máy tính chính, nhưng cũng cần kết nối với laptop công ty, iPad Air, laptop của vợ, laptop của con, cùng hàng tá Raspberry Pi (nhà mình đúng là thiên đường của dân mê công nghệ), nên mình cần tận dụng tất cả các cổng. 2 - Mình muốn một giải pháp gọn gàng nhất có thể, tức là các cổng phải nằm ở bên ngoài theo kiểu plug&play (không muốn dây nhợ lằng nhằng). 3 - Mình muốn dễ dàng chuyển đổi giữa các thiết bị và giảm thiểu thời gian chuyển đổi (mình có vài cái dock ở nhà để kết nối các máy tính vào iMac 5K). Thế nên, mình dành rất nhiều thời gian học Fusion để dựng 3D các linh kiện, rồi lại mất thêm thời gian để thiết kế phần cổng cắm bên ngoài sao cho tiện dụng nhất (mình nghĩ mình đã làm tới 57 phiên bản thử nghiệm chỉ riêng cho bộ phận đó). Ngoài ra, vì không ưng ý với Control Strip gốc nên mình đã thay bằng nút điều khiển 5D. Mình quyết định lắp thêm cổng hồng ngoại (IR) để chuyển đổi cổng và chỉnh cài đặt dễ hơn; các loại phổ biến thường chạy Arduino nên mình lại phải học thêm về Arduino. Tất nhiên, sau đó mình quyết định tích hợp luôn nút điều khiển 5D và để Arduino xử lý tất cả đầu vào. Một điều nữa, ngay từ đầu mình đã quyết định chuyển đổi 2 chiếc iMac 5K để thay thế cho 2 màn hình Apple Cinema cũ. Hiện tại mình chưa dán màn hình (đang dùng băng keo thôi), sẽ đợi thêm vài tuần (hoặc một tháng) để đảm bảo mọi thứ chạy ổn định. Cuối cùng, mình rất vui vì đã xong, giờ mình sẽ tập trung làm lại toàn bộ hệ thống dây cáp và có thể sẽ thêm thắt vài thứ cho bàn làm việc (vợ mình mỗi lần nghe mình nói là lại đảo mắt ngán ngẩm, nhưng chị ấy rất tuyệt vời vì đã cho phép mình thỏa sức sáng tạo). Mình sẽ sớm tải danh sách vật liệu lên trang Printables. Cảm ơn mọi người trên trang MacRumors (đặc biệt là PaulD, bạn quá đỉnh!) vì thành công của các bạn đã truyền cảm hứng và tiếp thêm kiến thức cho mình. Link thảo luận hơn 120 trang tại https://forums.macrumors.com/threads/diy-5k-monitor-success.2253100/. P/S: Mình sẽ sớm đăng mã nguồn Arduino. 23-03-2025: Đã cập nhật mô hình cơ sở SA1 để giảm độ dày - mô hình gốc bị lỗi khiến cổng Display Port không lắp vừa. 23-02-2025: Đang thực hiện! Trang này sẽ chứa các mô hình mình đang tạo để chuyển đổi iMac 5K đời cuối 2015 thành màn hình độc lập, sử dụng bảng mạch chuyển đổi JRY-W9RQUHD-SA1. Ngoài ra, mình sẽ cung cấp thêm thông tin về các linh kiện đã sử dụng.
