Bộ chuyển đổi đầu nối ống PTFE (PC4-M6) cho bộ dẫn sợi nhựa Prusa MK4S/MK4/MK3.9S/MK3.9

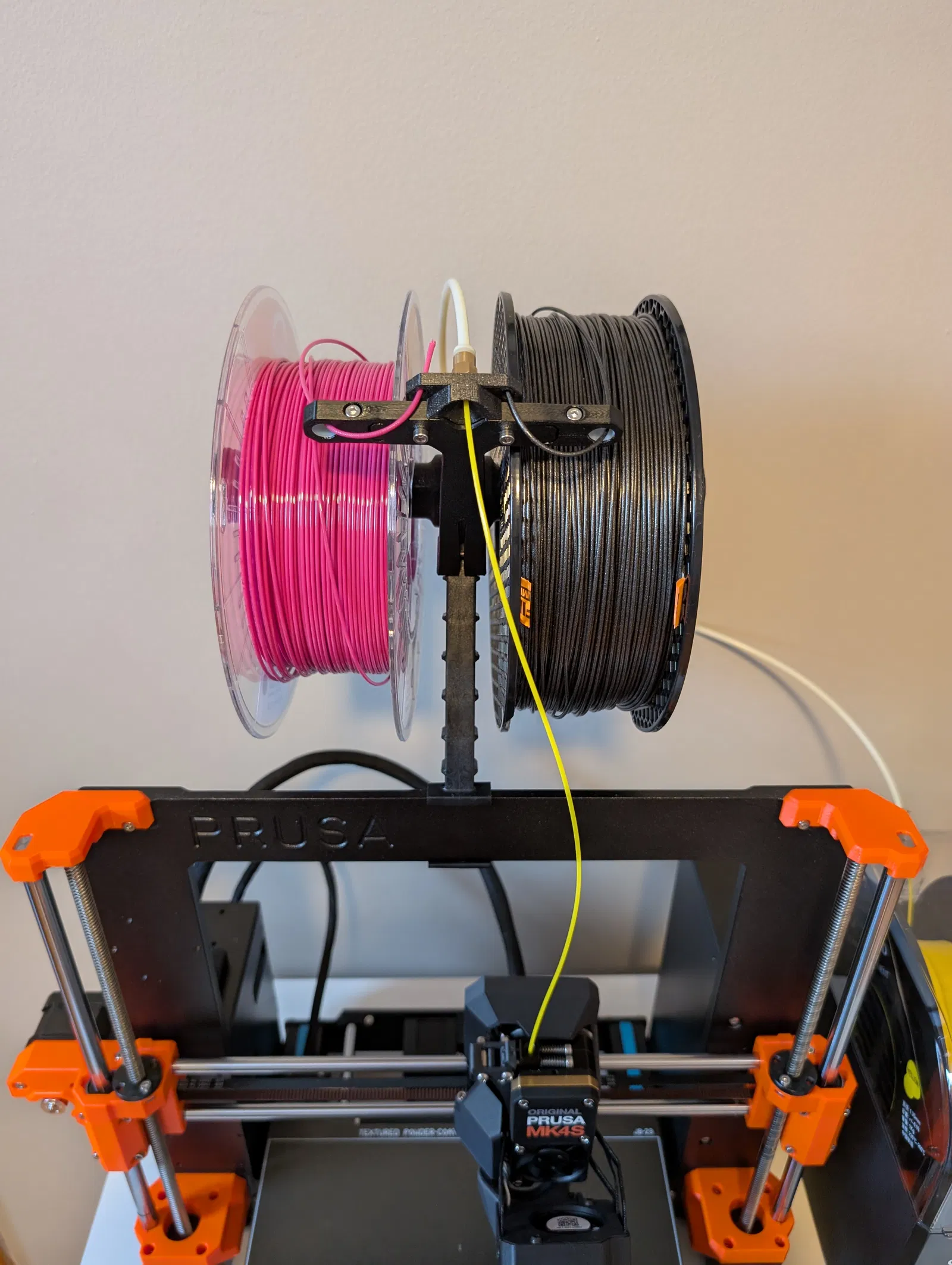

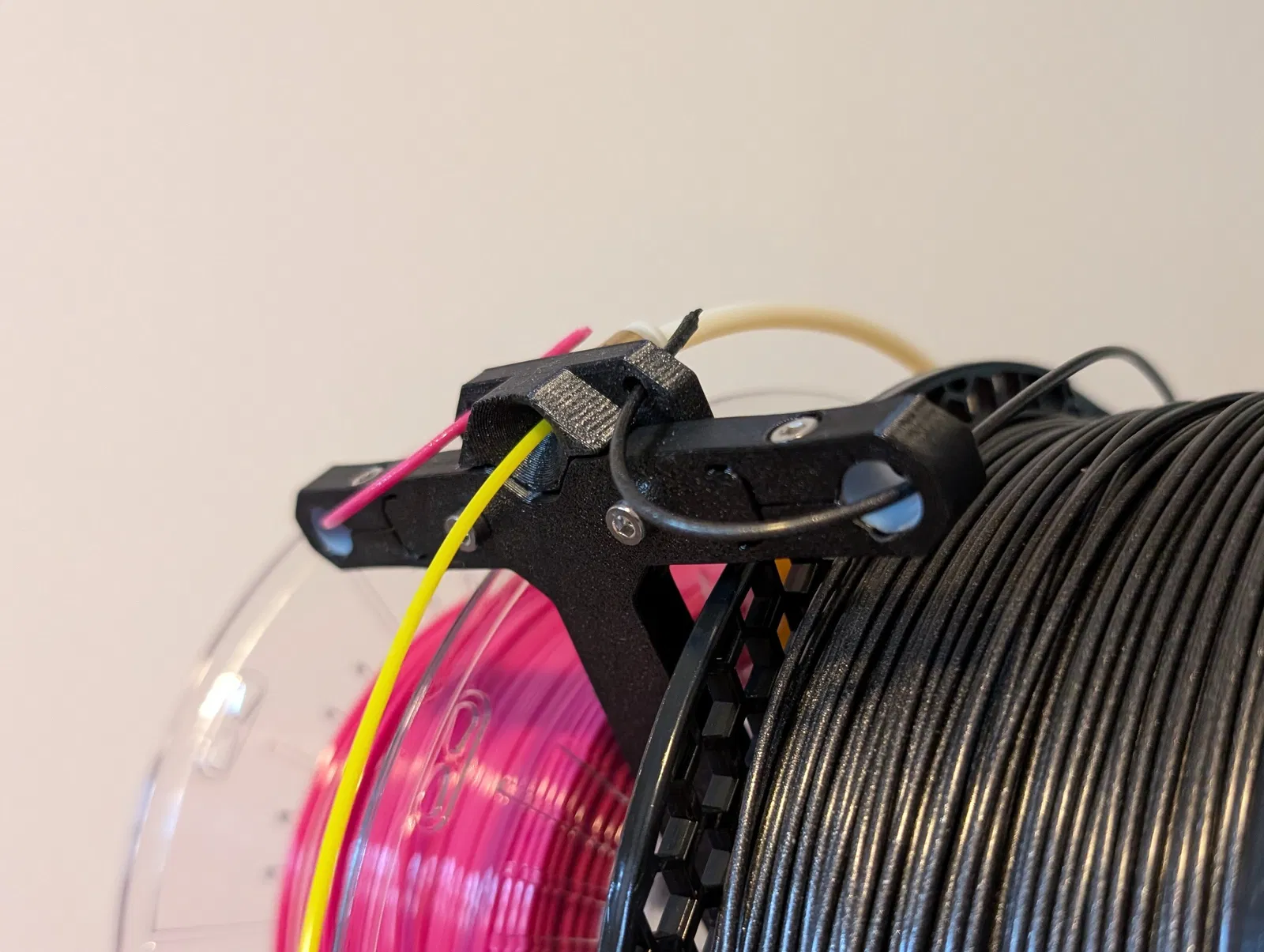

Đây là bản remix từ bộ chuyển đổi của . Phụ kiện bổ sung cho bộ dẫn sợi nhựa (filament guide) dòng máy MK4 này giúp tạo điểm kết nối ren cho đầu nối (fitting) ống PTFE, cho phép bạn dẫn sợi nhựa từ hộp hút ẩm hoặc các phụ kiện khác.

Chúng tôi cung cấp hai cấu hình khác nhau: bản gốc cho các loại đầu nối thông thường và bản cập nhật cho đầu nối xuyên qua (nơi ống PTFE đi xuyên qua toàn bộ đầu nối). Với mỗi cấu hình, bạn có thể chọn giữa bản dùng cho đai ốc lục giác (hex nut) hoặc đai ốc vuông (square nut). File STEP cũng được cung cấp, nhưng vì đây là bản remix từ file mesh nên có thể sẽ bị hạn chế chỉnh sửa.

Linh kiện cần thiết

• Đầu nối ống PTFE PC4-M6
  • Đôi khi được gọi là "khớp nối nhanh khí nén"
  • Các loại đầu nối M6 khác cho đường kính ống khác cũng có thể dùng được
• Vít M3x10 (2 cái)
  • Loại đầu bằng hoặc đầu trụ đều được
  • Vít dài hơn cũng dùng được
• Đai ốc lục giác M3 HOẶC đai ốc vuông M3 mỏng (2 cái)
  • Loại M3n hoặc M3nS theo chuẩn của Prusa
  • Đai ốc vuông mỏng có độ dày 1.6-1.8mm
• Chi tiết in 3D, chọn tùy theo ốc vít bạn có sẵn

Bạn có thể kiểm tra bộ ốc vít dự phòng đi kèm khi lắp máy Prusa, thường là đã có đủ các linh kiện này!

Hướng dẫn in

In theo hướng được cung cấp. Thiết kế đã tối ưu hóa để tự bắc cầu (bridging) nên không cần dùng đến support.

Lắp ráp

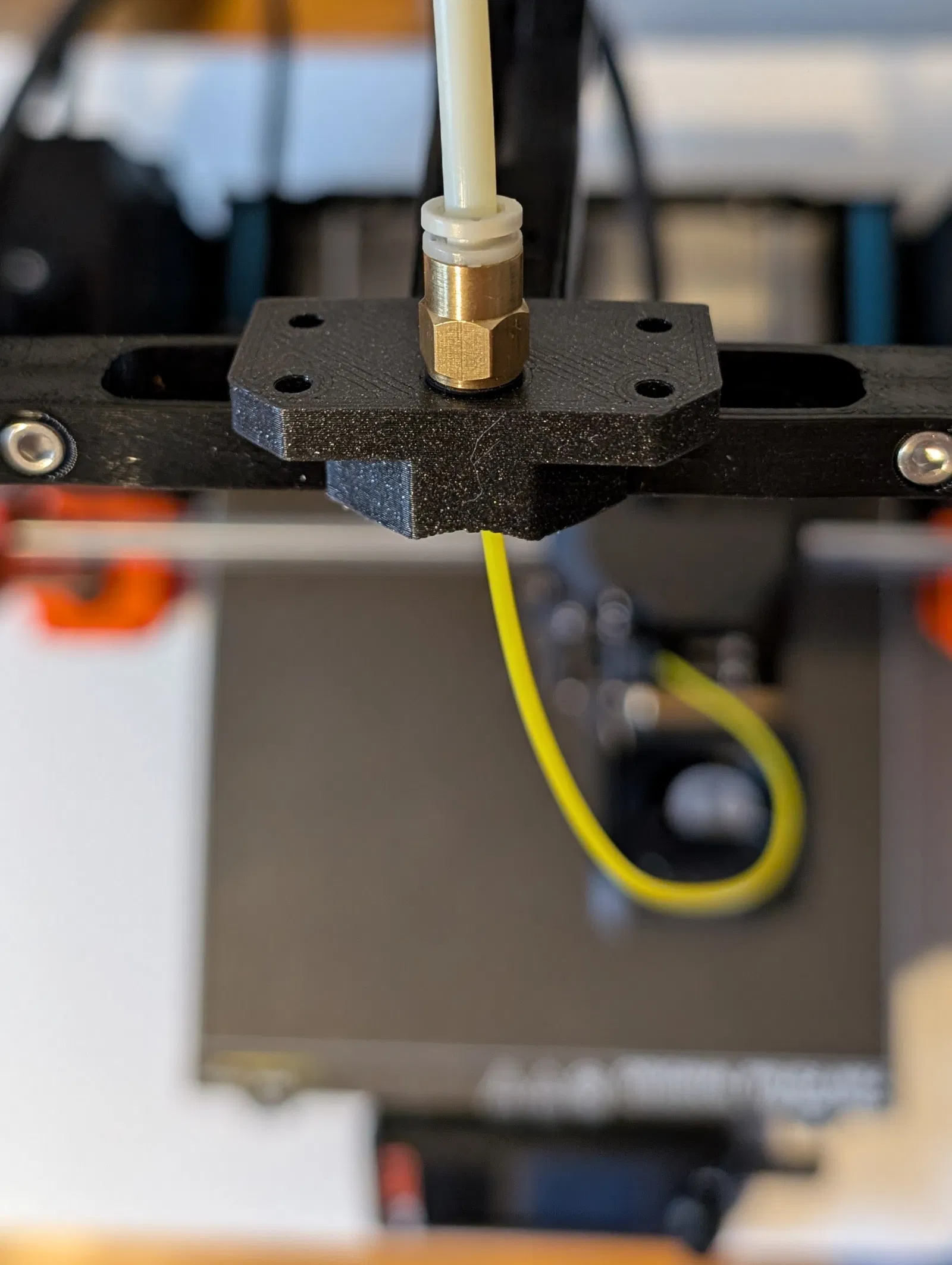

1. Vặn đầu nối PC4-M6 vào chi tiết vừa in.
2. Lắp đai ốc M3 vào chi tiết.
   • Sử dụng kỹ thuật kéo vít để lắp đai ốc lục giác.
   • Dùng khóa lục giác để đẩy đai ốc vuông vào.

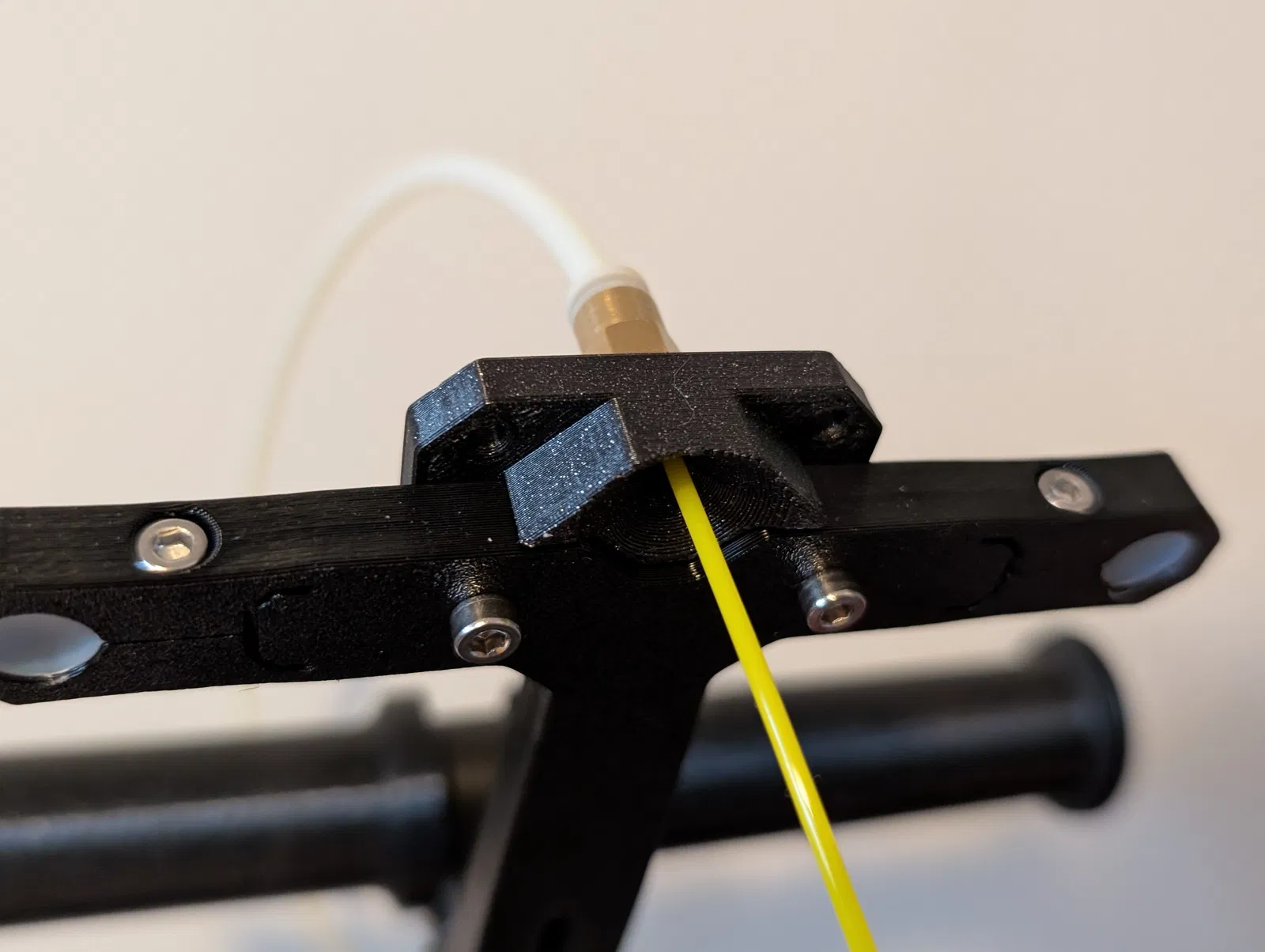

3. Gắn phần bổ sung này vào bộ dẫn sợi nhựa bằng vít M3 thông qua các lỗ trên bộ dẫn sợi như trong hình.
4. Cắm ống PTFE của bạn vào đầu nối PC4-M6.

Nhật ký thay đổi

• Thêm các mẫu hỗ trợ đầu nối xuyên qua để ống PTFE thông suốt hoàn toàn, giúp giảm đáng kể ma sát cho sợi nhựa.
