Swapfinity - Khay Gridfinity thông số tùy chỉnh kèm nhãn thay thế nhanh

Thông báo

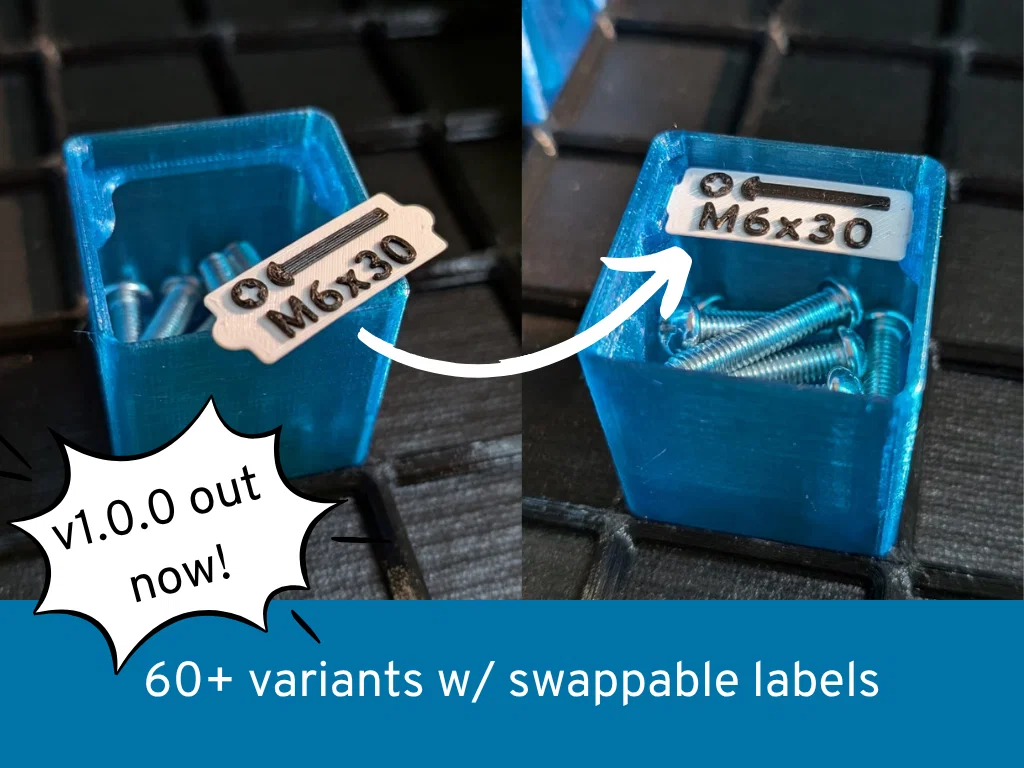

Phiên bản 1.0.0 đã chính thức ra mắt! 🎉 Đây là thành quả sau nhiều tháng thử nghiệm và cải tiến liên tục thiết kế. Không có thay đổi nào gây lỗi, các nhãn vẫn giữ nguyên như cũ.

Các tính năng/cải tiến mới:

• Mới: Nhiều biến thể mới với các ngăn chứa.

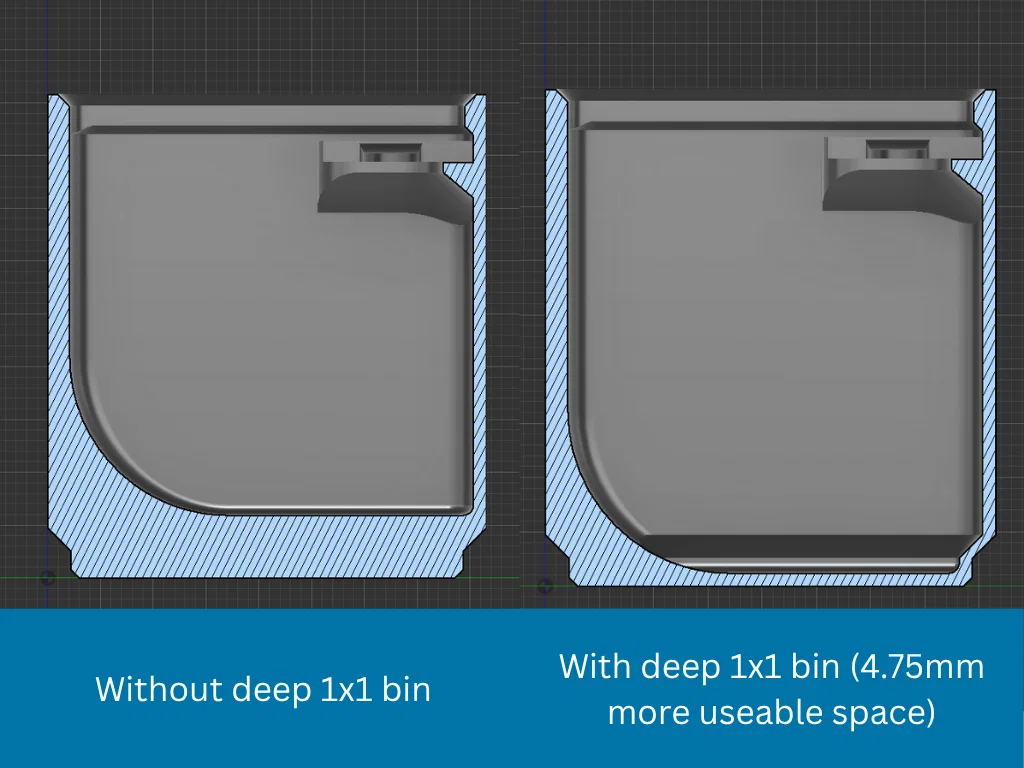

• Mới: Các khay 1x1 tự động tận dụng không gian trống dưới đáy (xem ảnh so sánh), tăng thêm 4.75mm không gian cho linh kiện. Có thể bật/tắt tính năng này qua tham số.
• Cải tiến: Cải thiện gờ xếp chồng: khay khớp tốt hơn và không còn va chạm vào kệ nhãn. Các khay lớn có thêm 'chốt' chặn giúp khay không bị trượt dễ dàng.
• Cải tiến: Nhãn dễ tháo lắp hơn nhờ khoảng cách với gờ xếp chồng được tối ưu.
• Cải tiến: Cấu trúc bên trong khay giúp bề mặt in mượt mà hơn.
• Cải tiến: Hỗ trợ tốt hơn cho các khay nhỏ có chiều cao z < 3.

Mô hình này là một phần của hệ sinh thái Swapfinity tương thích với Gridfinity. Bạn có thể xem toàn bộ các mô hình tương thích tại bộ sưu tập này.🔗

Cần khay lớn hơn với cùng loại nhãn? Hãy xem

Swapfinity

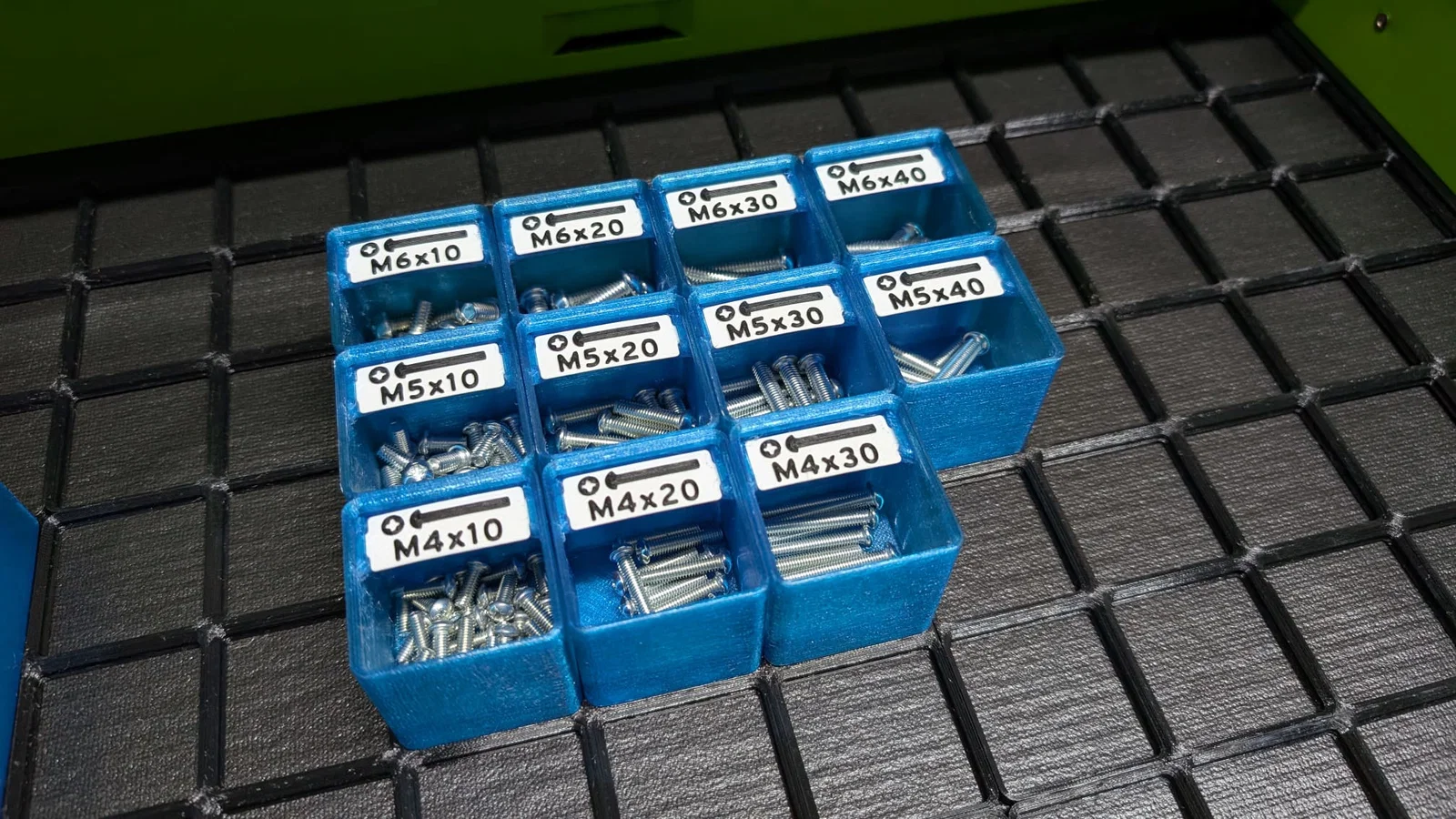

Các khay tương thích Gridfinity với nhãn thay thế nhanh chóng. 🚀

Mình rất thích hệ thống Gridfinity, nhưng các giá đỡ nhãn mặc định lại quá cồng kềnh và thiếu linh hoạt. Vì muốn một loại giá đỡ nhãn tinh tế hơn, mình đã tạo ra Swapfinity. Mình thích thiết kế lại khay Gridfinity dưới dạng tham số trong Fusion 360 hơn là remix các file STL.

Bạn có thể dễ dàng tạo ra các khay với kích thước khác nhau và sử dụng nhãn in 3D tuyệt đẹp cho hệ thống Gridfinity của mình.

Nếu bạn cần một khay hay nhãn cụ thể với kích thước hoặc nội dung khác, hãy cho mình biết nhé!

Mình luôn sẵn sàng đón nhận các góp ý để cải thiện.

Tính năng:

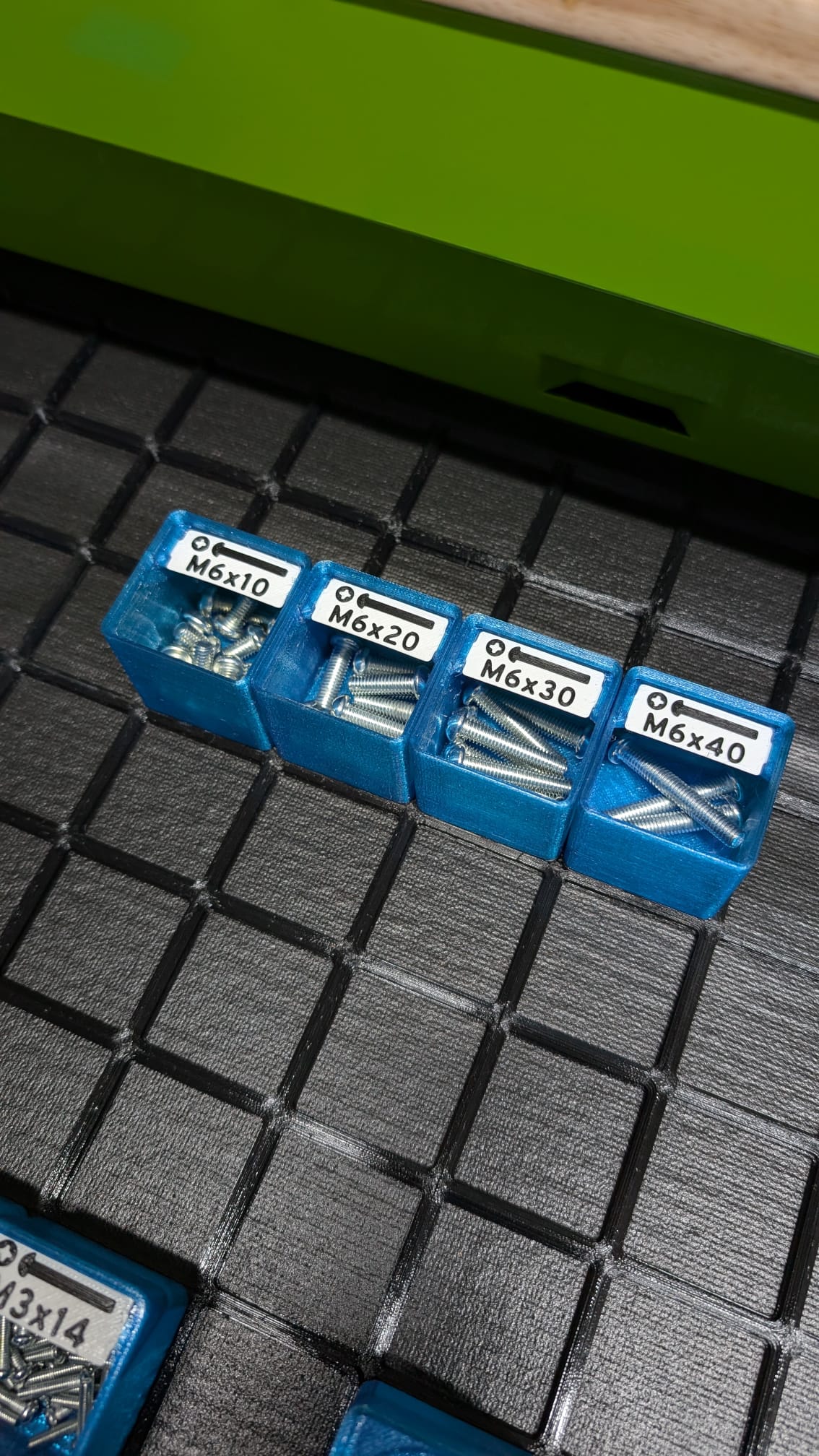

• Thay nhãn nhanh chóng với giá đỡ gọn gàng

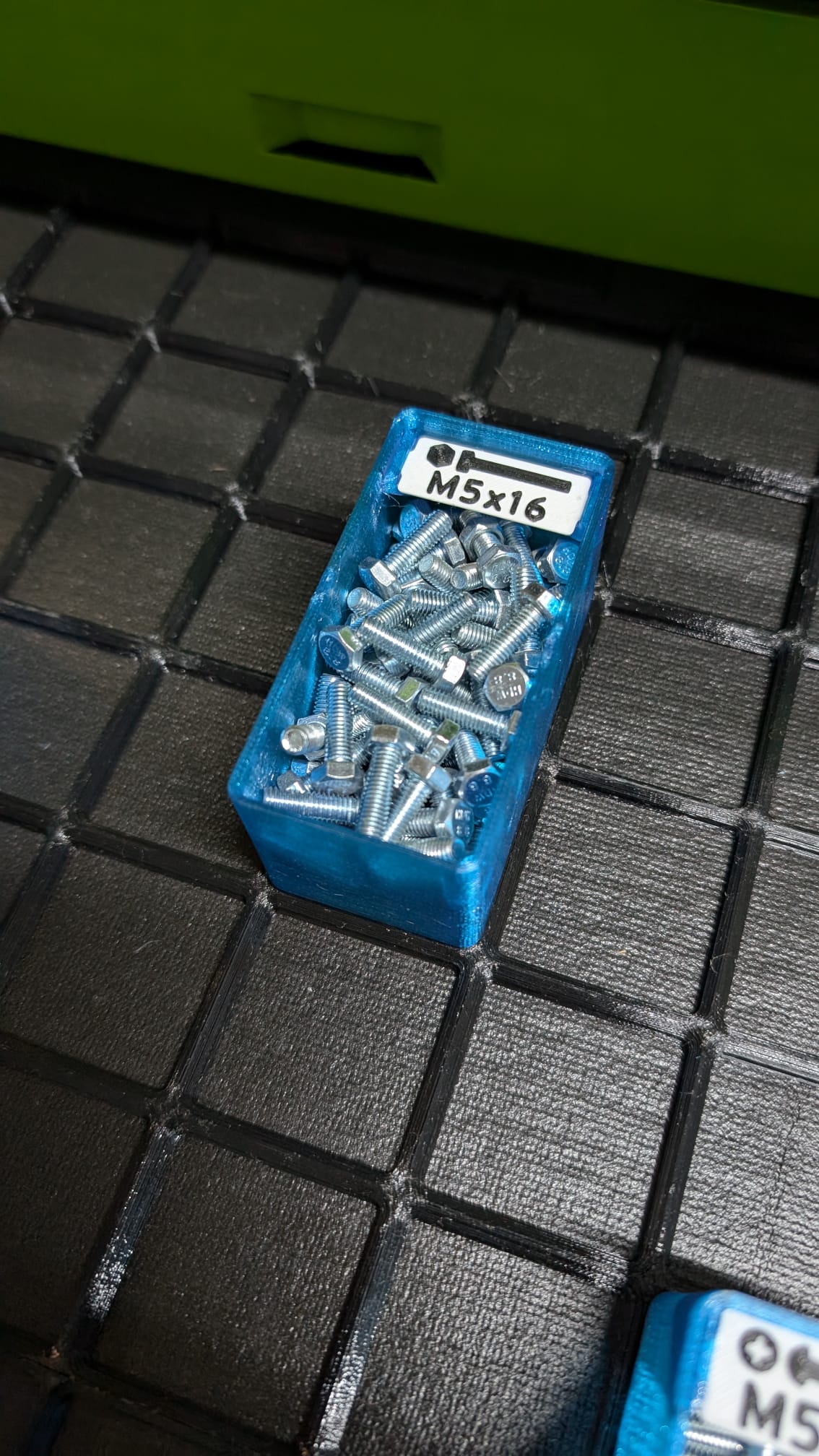

• In nhãn kèm chữ, biểu tượng, hoặc dùng loại nhãn trống để ghi bằng bút/máy in nhãn

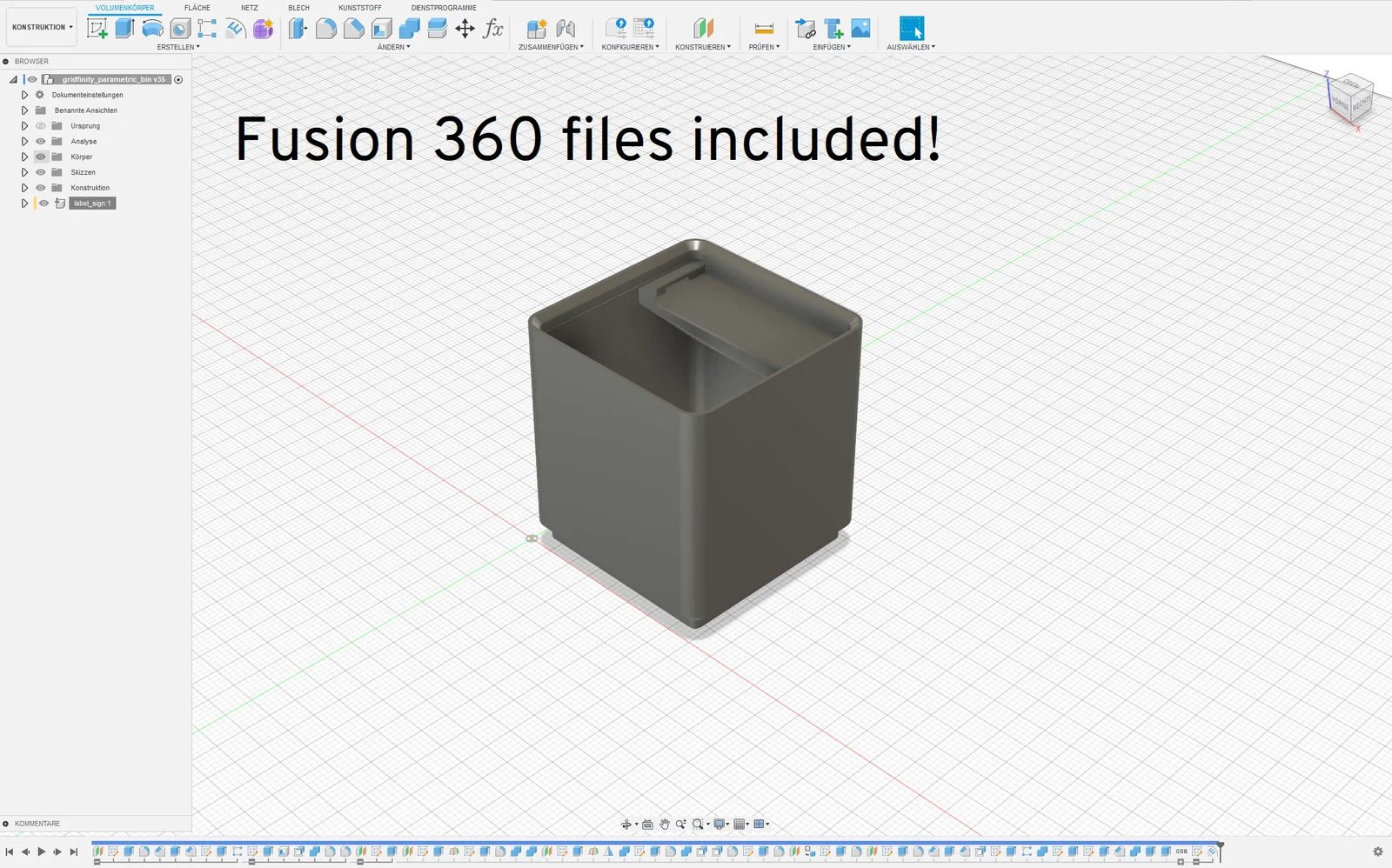

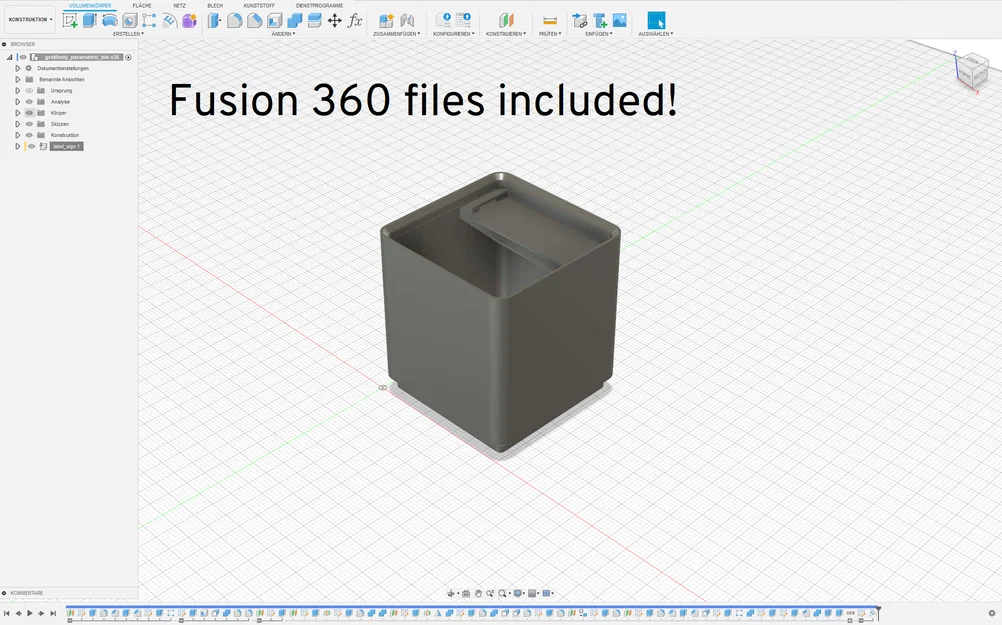

• File Fusion 360 có tham số – tùy chỉnh dễ dàng theo nhu cầu

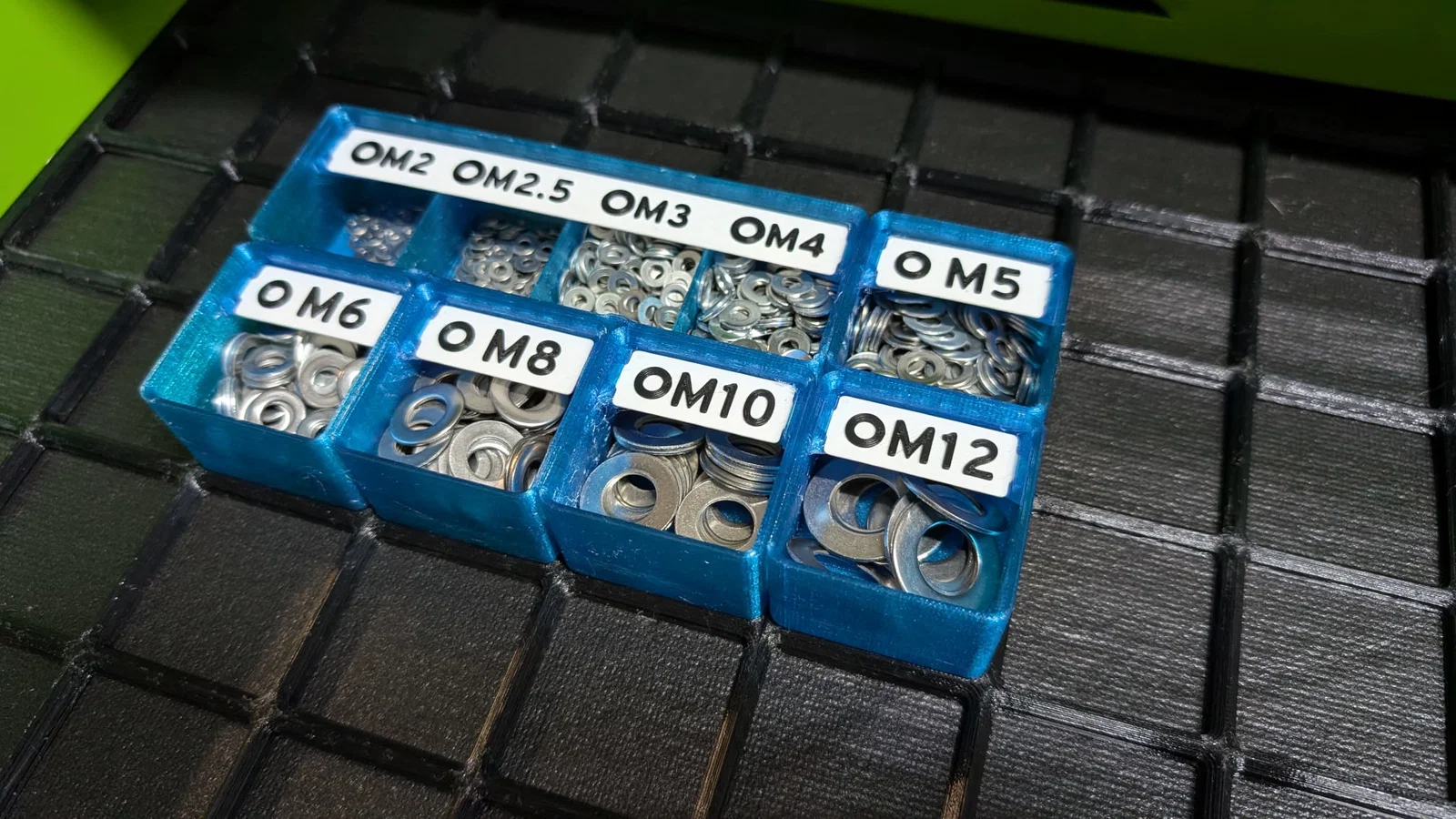

• Vách ngăn tùy chọn để chia chiều rộng khay thành các phần bằng nhau

Hướng dẫn sử dụng:

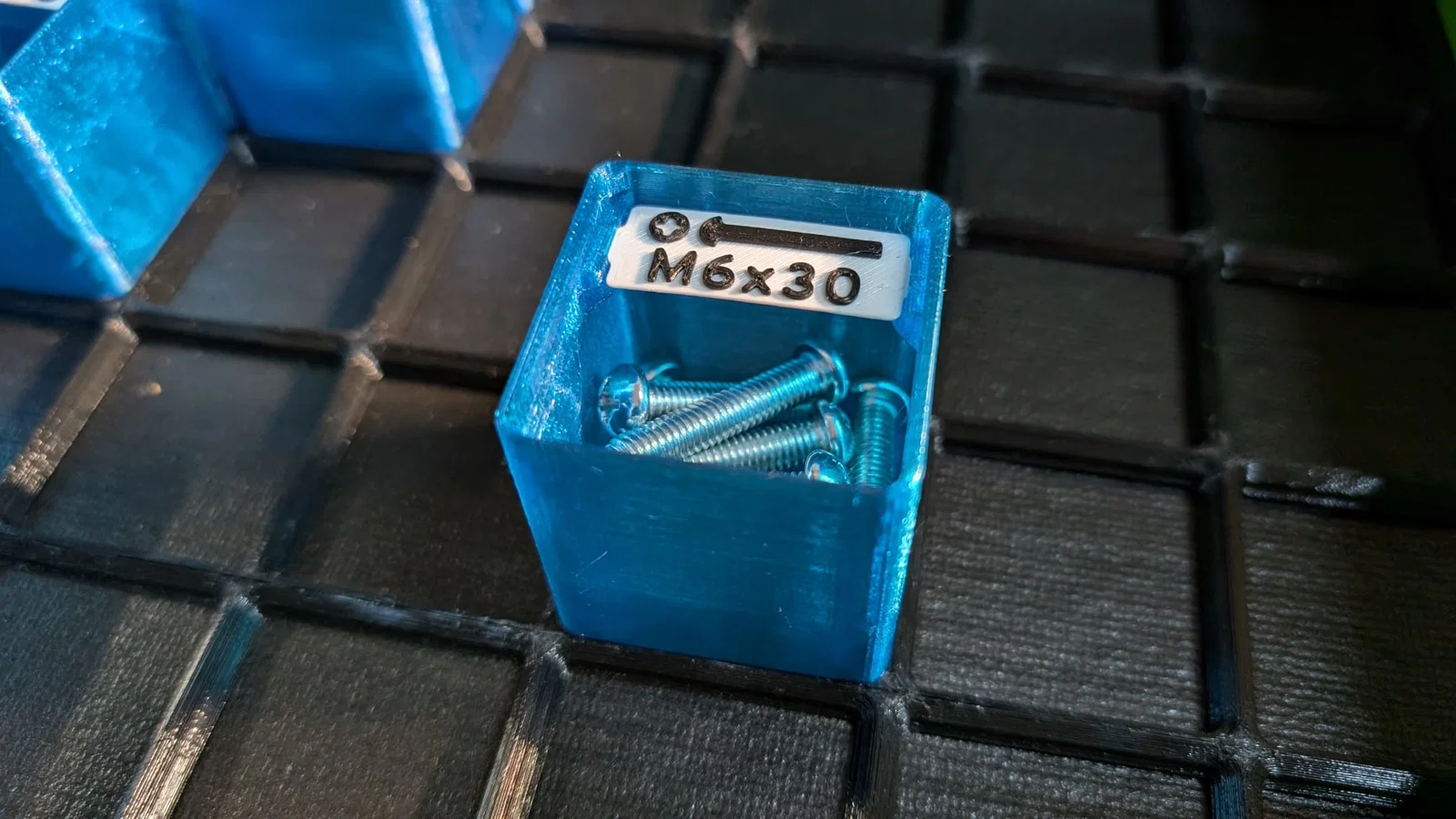

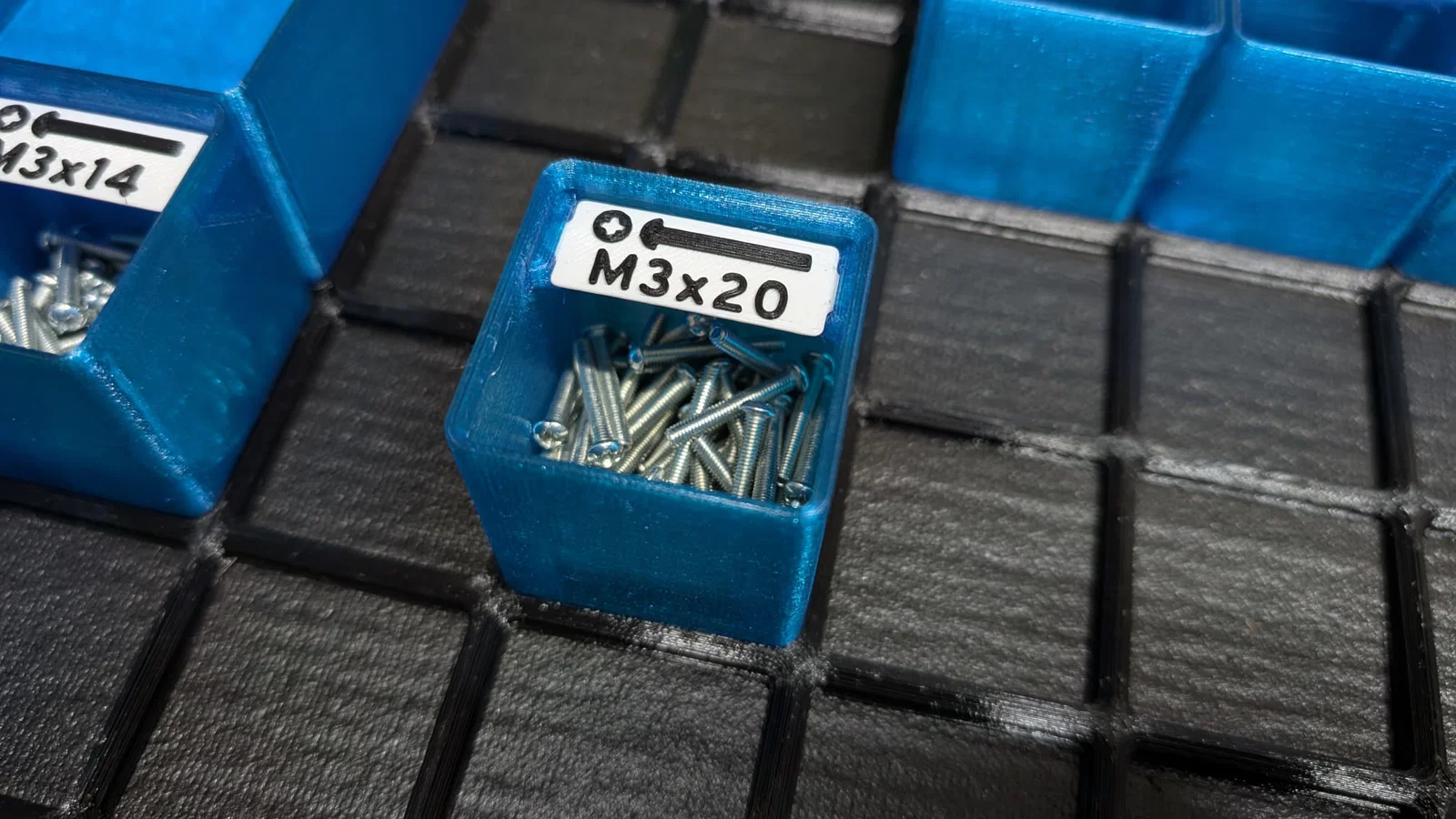

In khay và nhãn. Lắp nhãn bằng cách uốn nhẹ để cài các chốt vào khe trên khay. Tháo nhãn bằng cách đặt ngón tay dưới nhãn và kéo lên trên.

⚠Hãy cẩn thận, đừng uốn nhãn quá mạnh.

Lưu ý khi in:

⚠ Các mô hình được thiết kế cho chiều cao lớp (layer height) 0.2mm. Mình rất khuyến khích dùng 0.2mm.

⚠ Phần mềm cắt lớp (Slicer) thường giấu các điểm bắt đầu lớp (seam) bên trong lỗ giữ nhãn. Hãy đảm bảo tắt tính năng này hoặc sử dụng "scarf seams" để nhãn khớp tốt nhất.

Khay:

Khay in rất dễ, không cần support.

Mình ưu tiên dùng PETG, nhưng PLA vẫn dùng tốt.

Nhãn:

Nếu in nhãn trống, bạn có thể dùng PETG hoặc PLA.

Nếu in nhãn có chữ/biểu tượng, mình khuyên dùng PLA.

In thật chậm để đạt kết quả tốt nhất.

Ngay cả với máy in một vòi phun, bạn vẫn có thể in nhãn bằng cách tạm dừng in ở lớp thích hợp để đổi nhựa.

Remix:

File thiết kế Fusion được cung cấp để bạn thoải mái remix. Hãy chia sẻ sản phẩm của bạn cho mọi người cùng dùng nhé!

Nếu tự thiết kế nhãn, chiều cao chữ/biểu tượng không nên vượt quá 0.6mm để đảm bảo khay xếp chồng ngay ngắn.

Tham số cấu hình

Có một số tham số quan trọng trong Fusion 360 (được đánh dấu sao):

• bin_scoop_size: Tạo độ cong ở đáy khay để dễ lấy linh kiện.
• x_u, y_u, z_u: Kích thước khay theo đơn vị Gridfinity.
• compartments_x_amount: Số ngăn chia.

⚠ Chỉ thay đổi các tham số nếu bạn hiểu rõ chức năng của chúng!
