Hộp đựng xúc xắc OpenSCAD tùy chỉnh

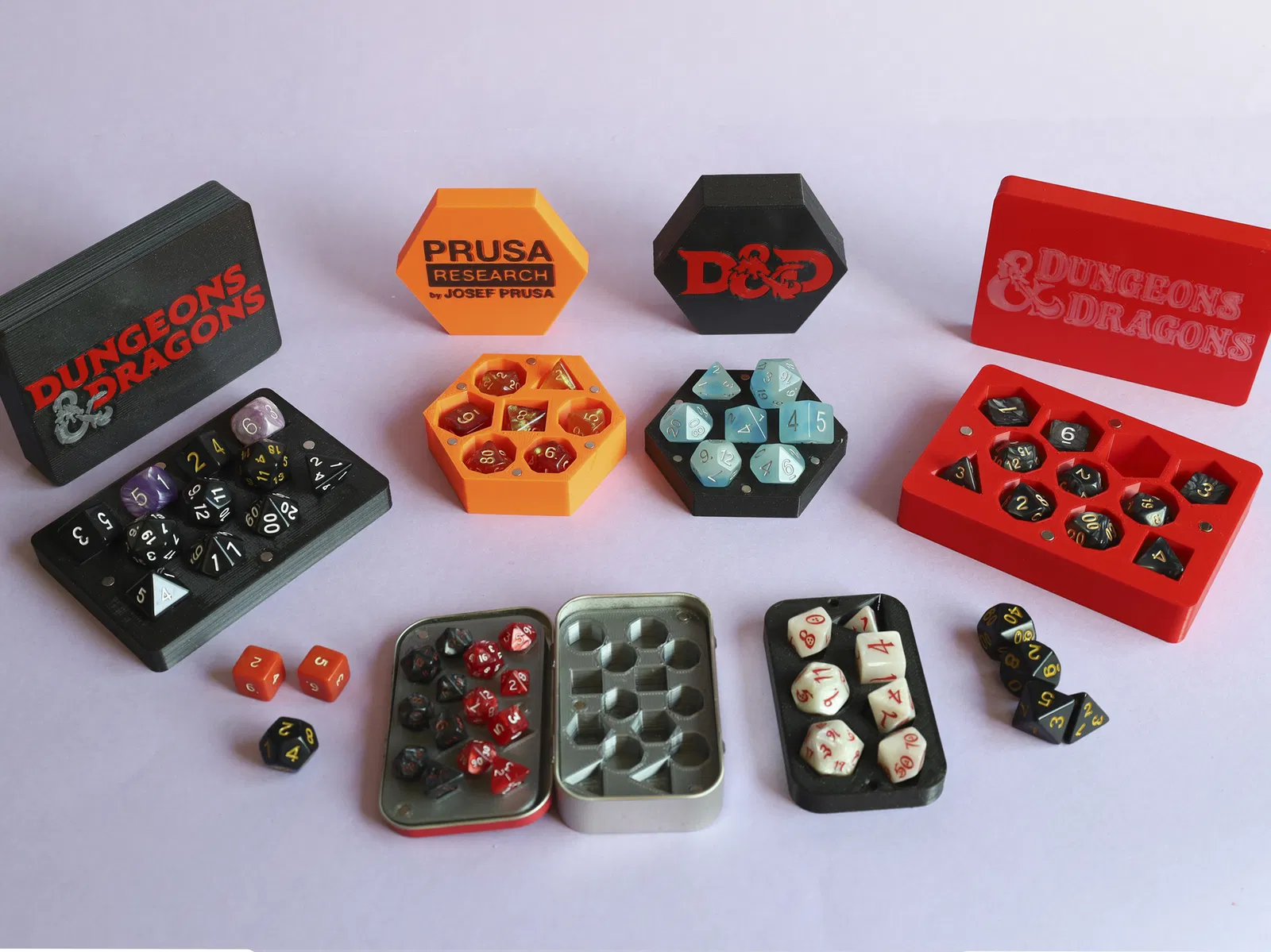

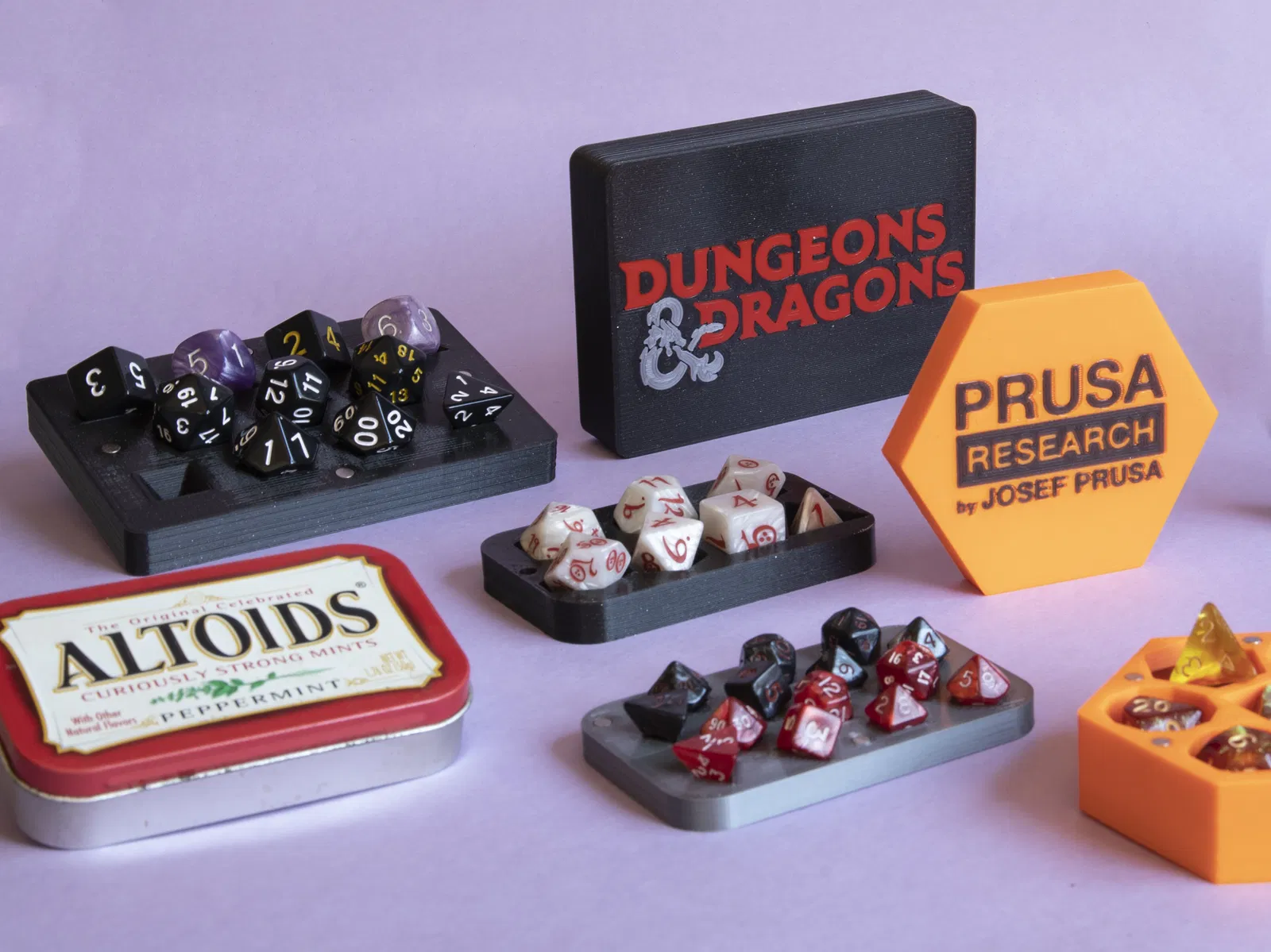

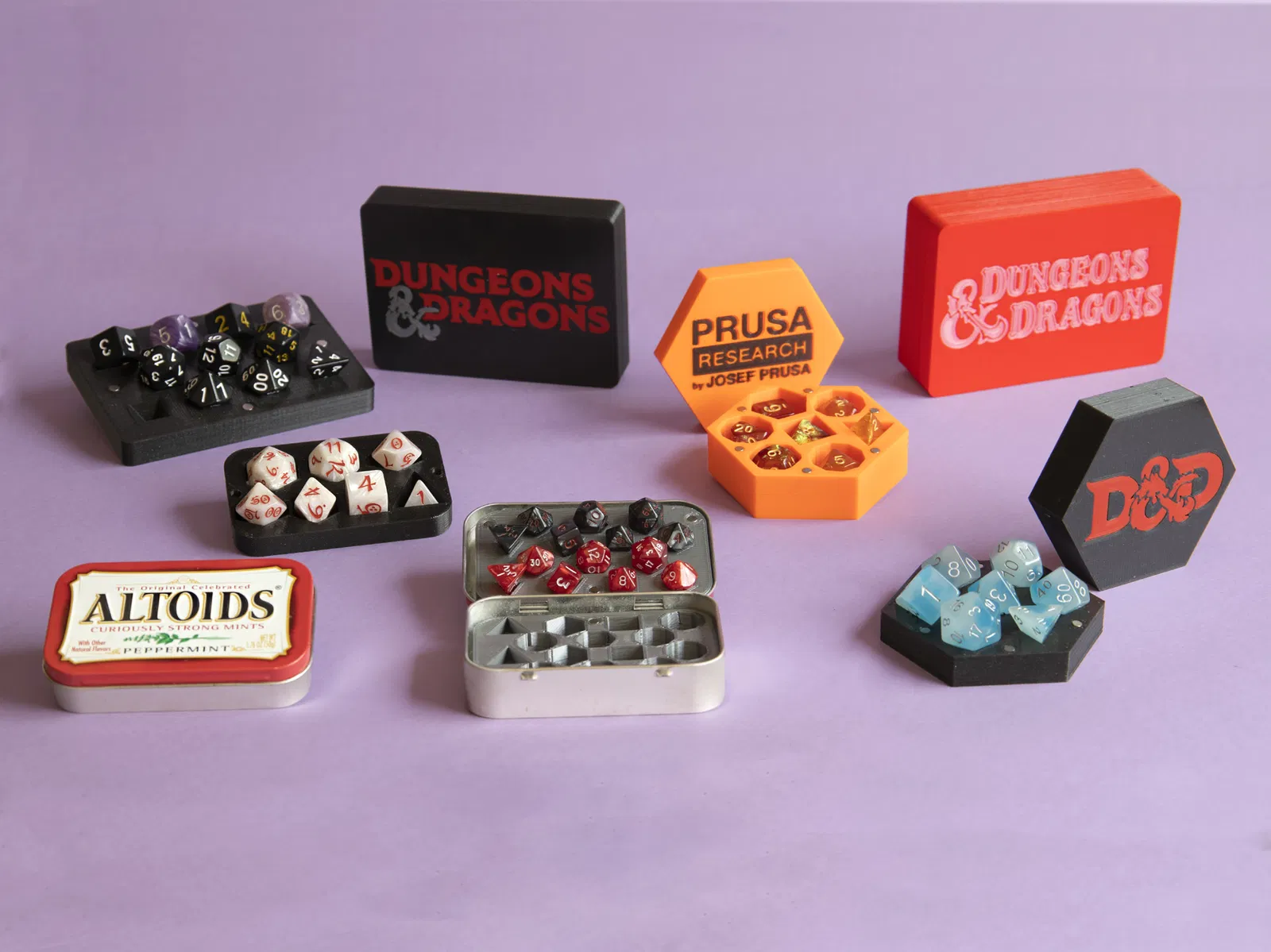

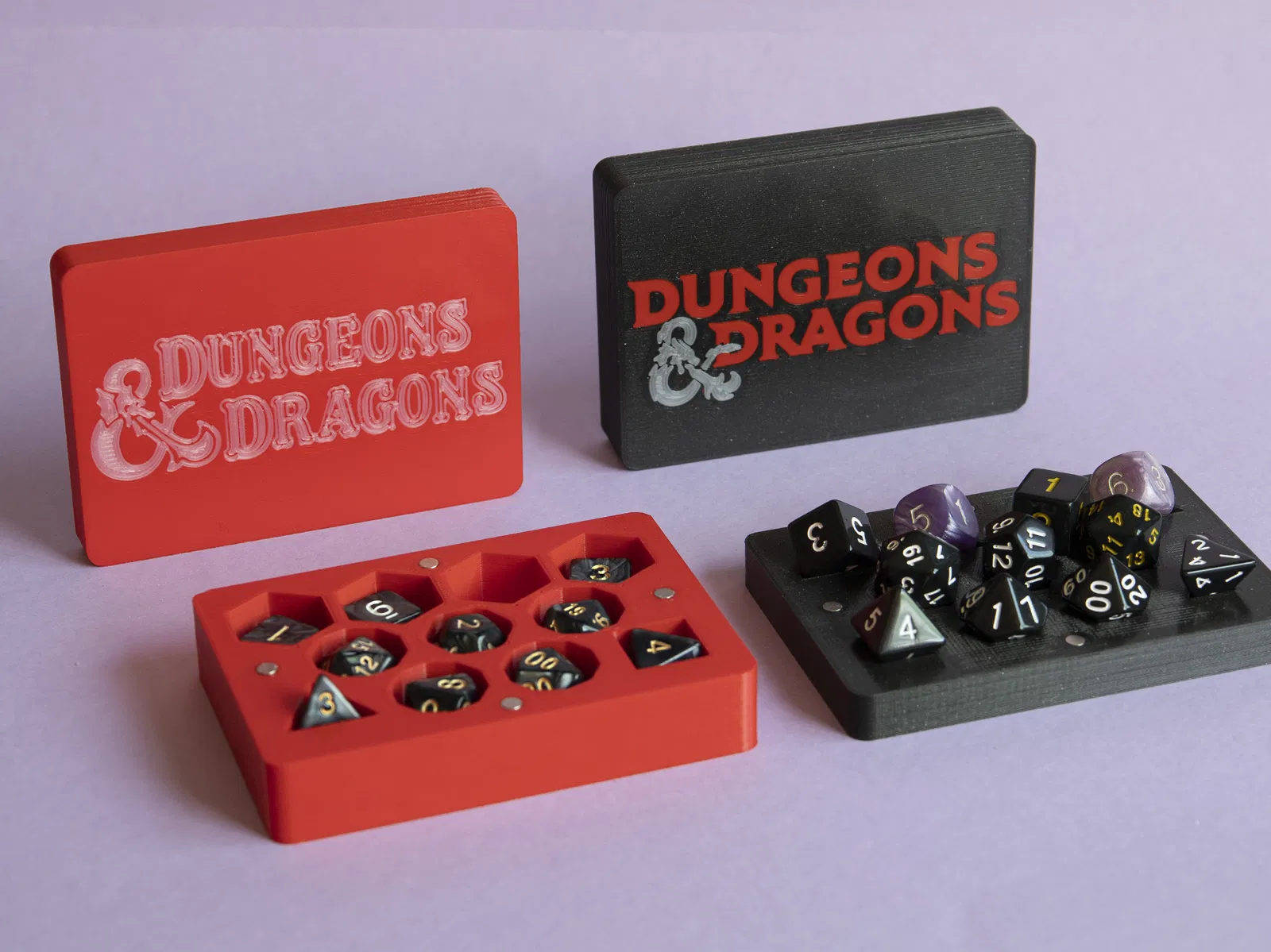

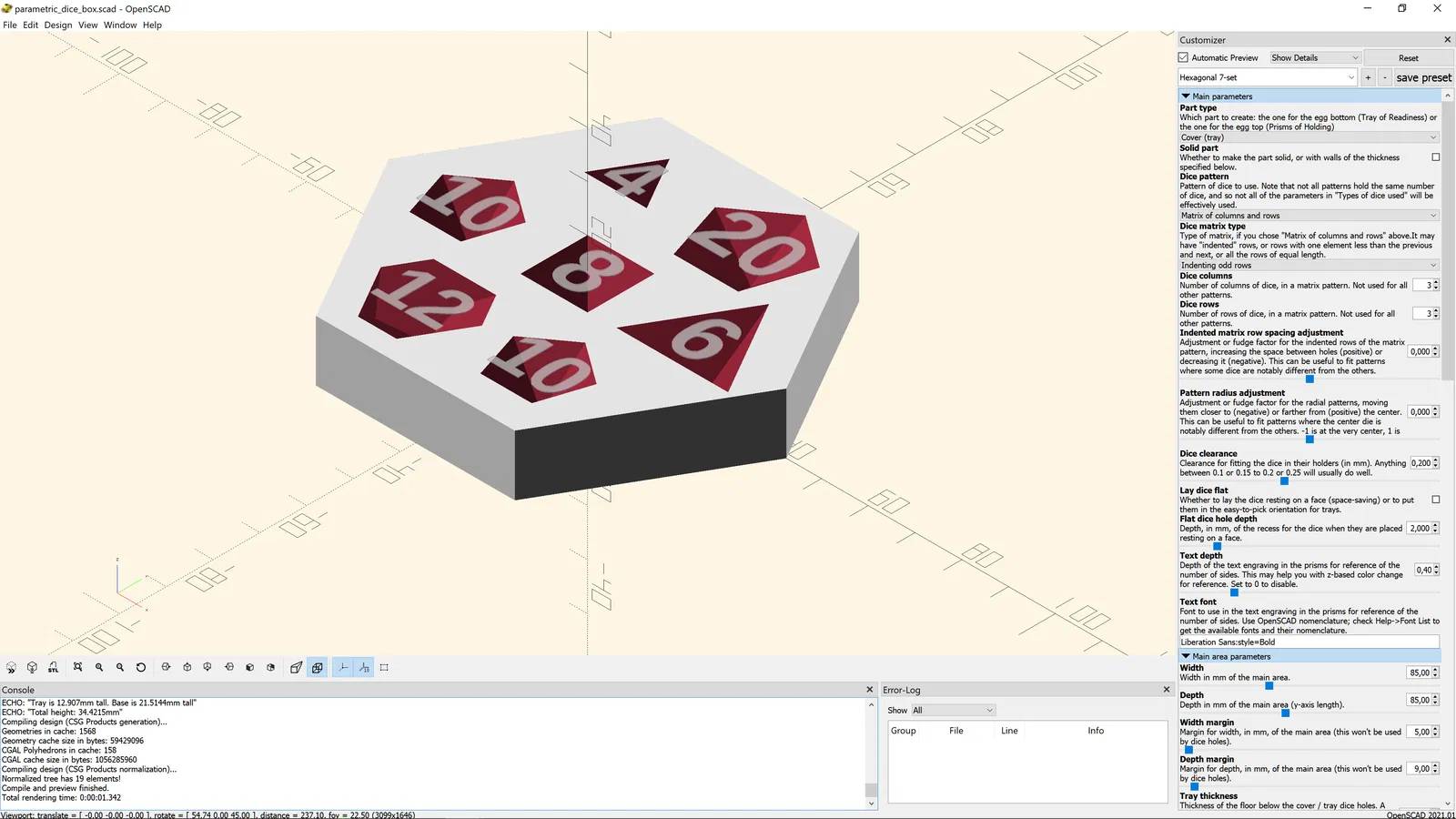

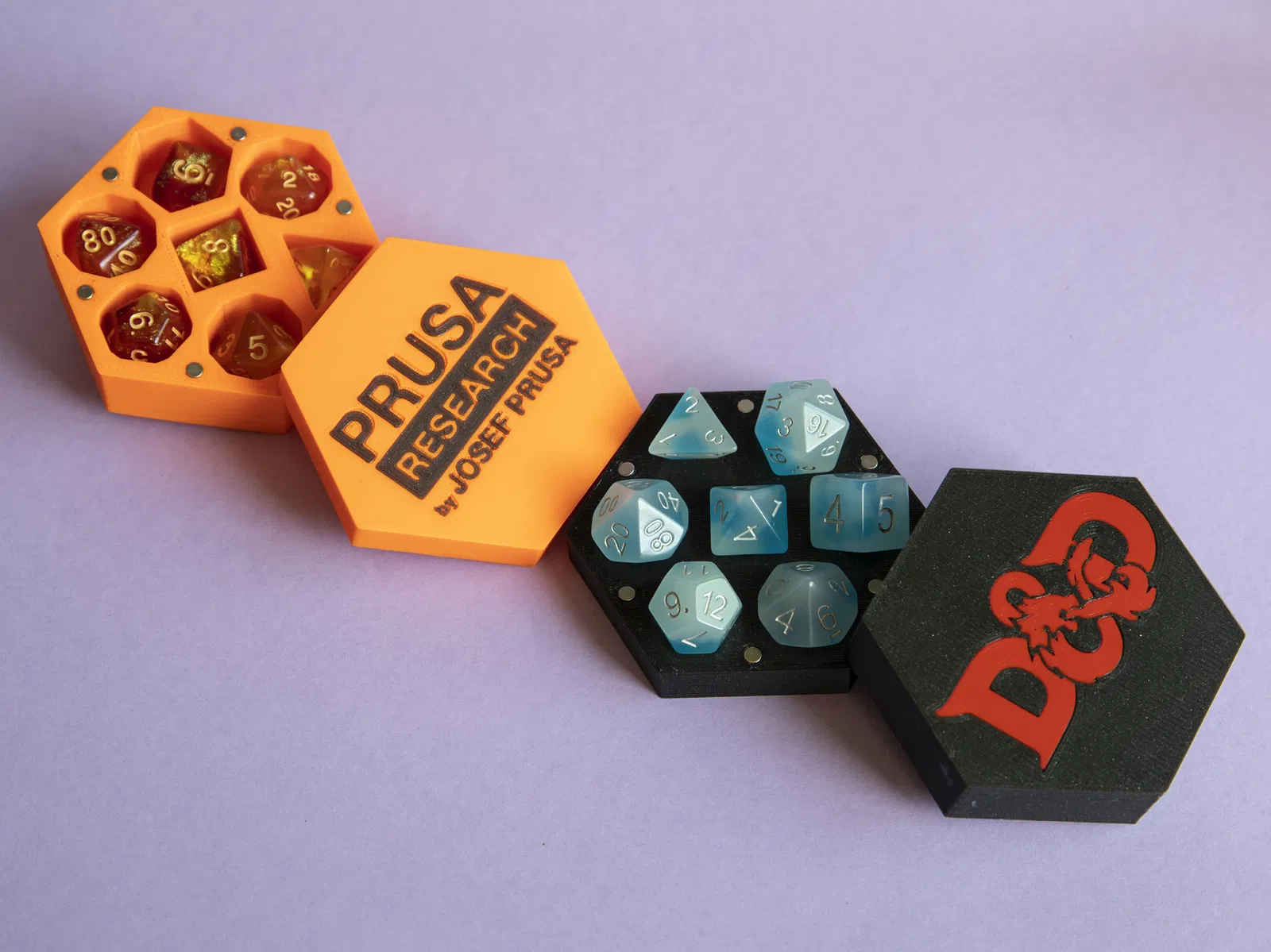

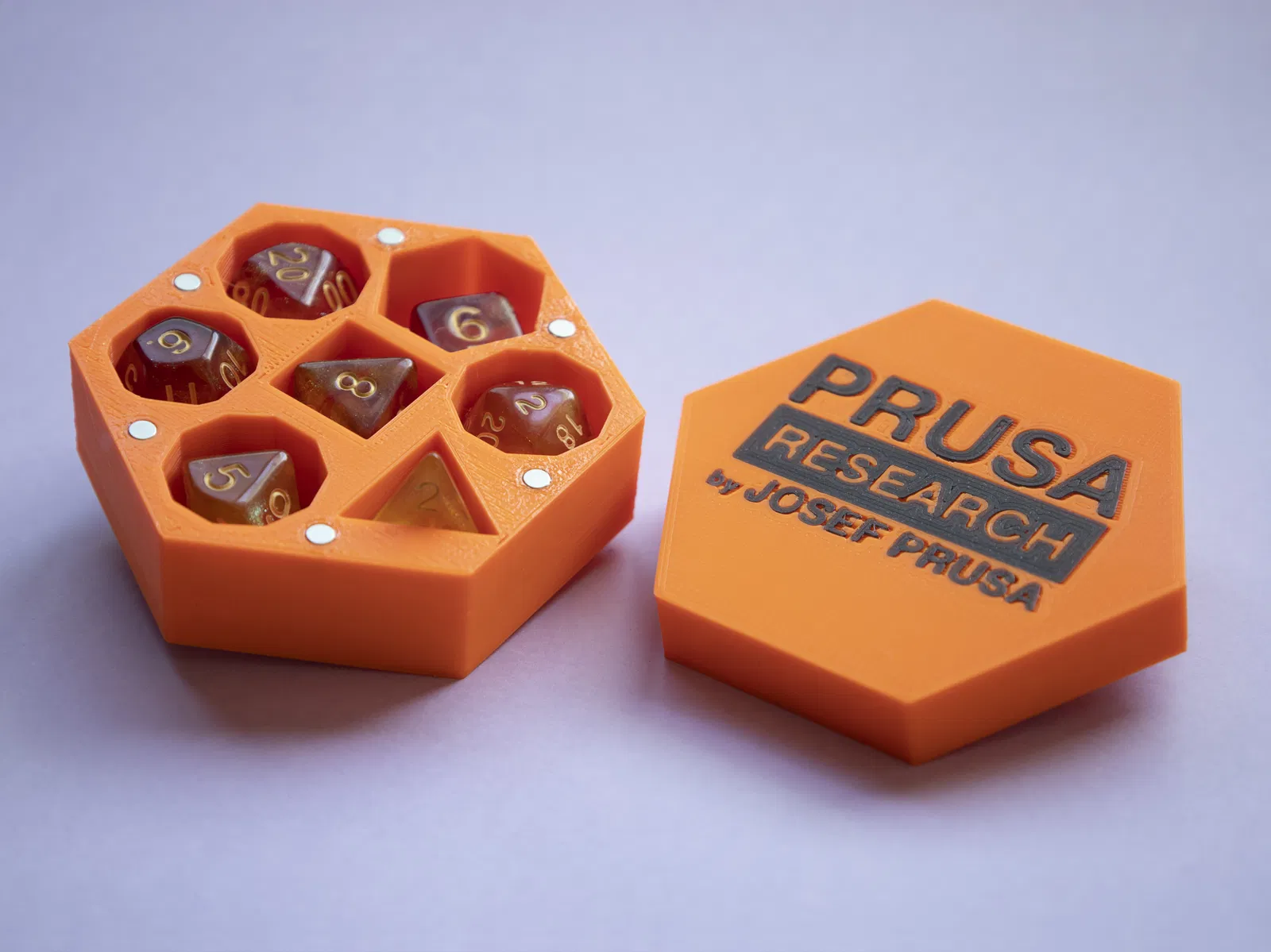

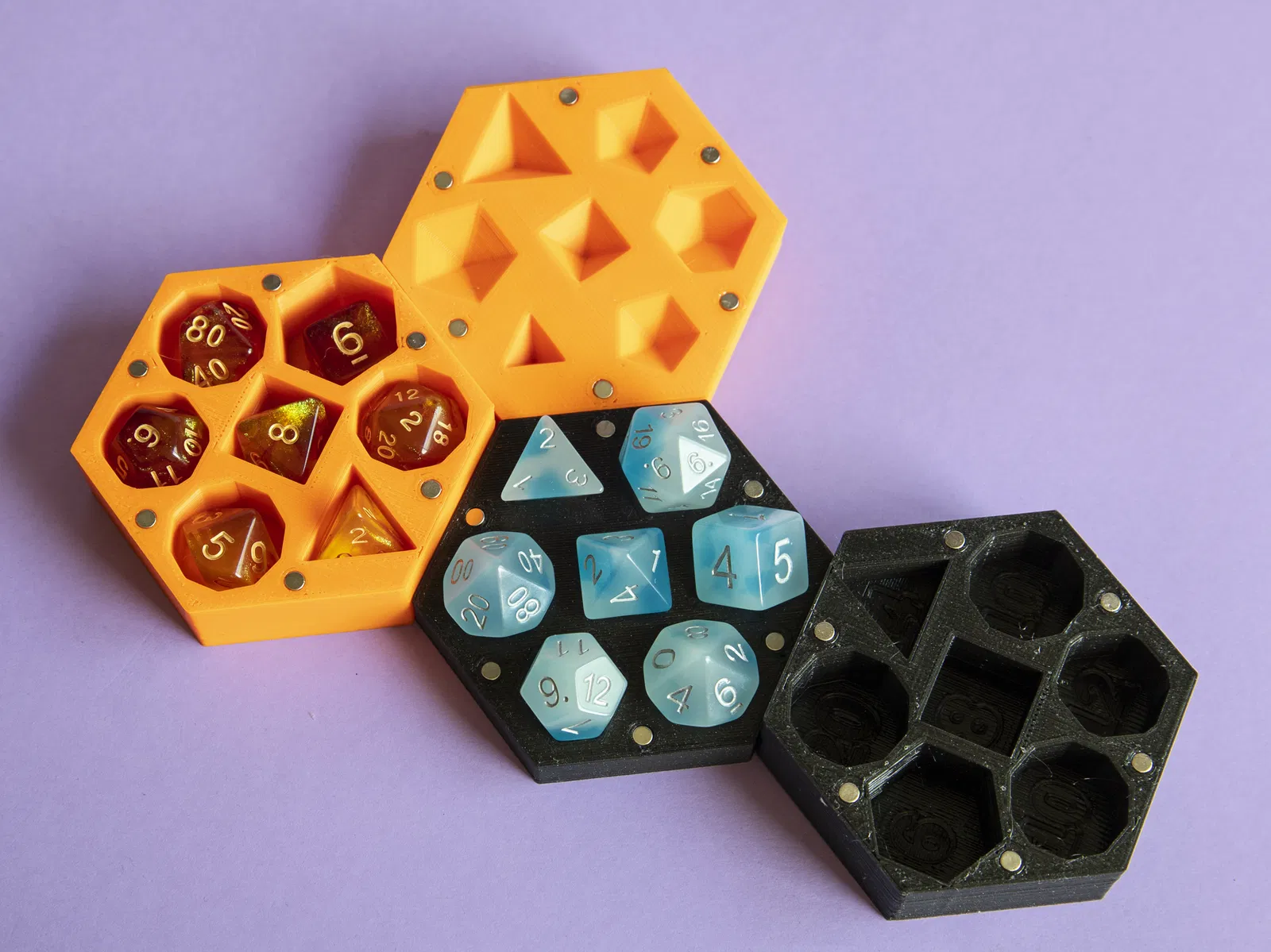

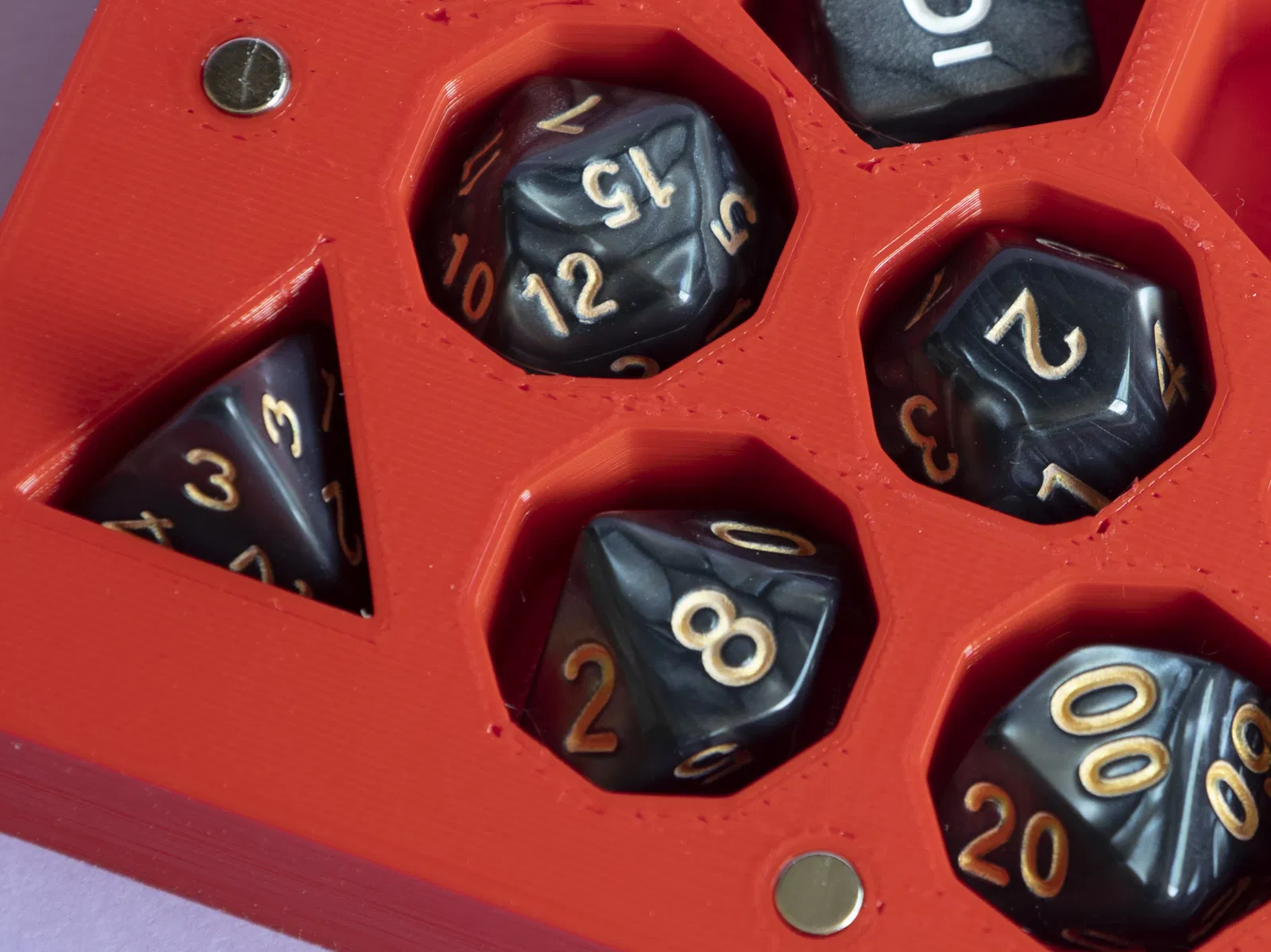

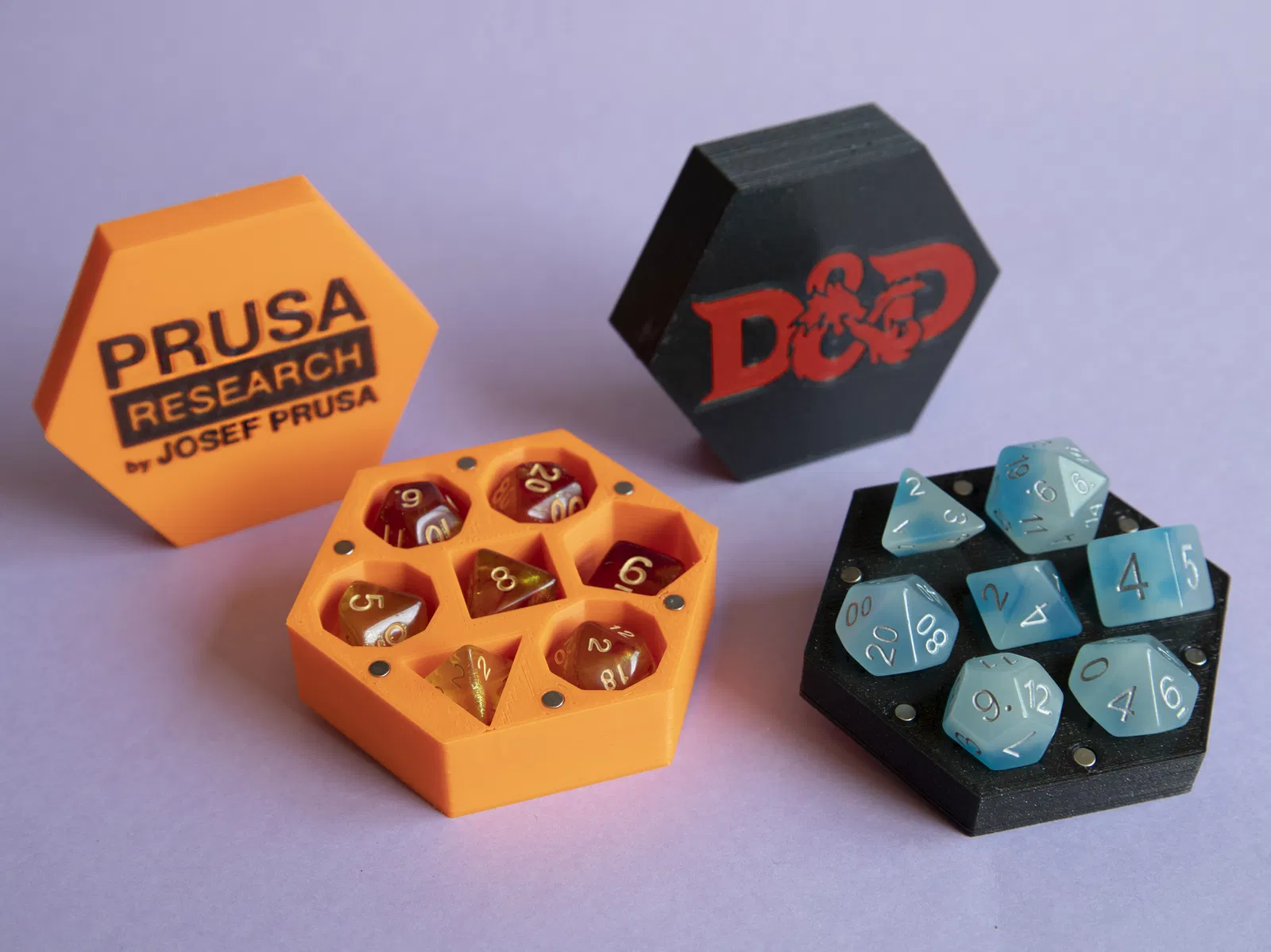

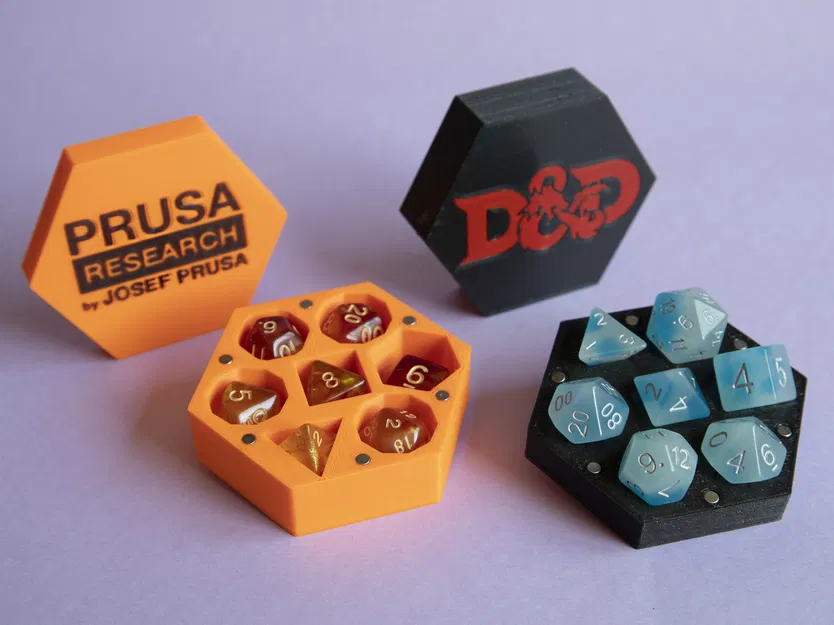

Hộp được cấu tạo từ hai phần, kết nối bằng nam châm hình trụ: Tray of Readiness (Khay sẵn sàng) đóng vai trò là nắp, và Prisms of Holding (Khối lưu giữ) đóng vai trò là đế. Bạn có thể tự chọn kích thước; các tệp STL có sẵn sử dụng nam châm 4x2mm (hình lục giác) hoặc 5x3mm (cho hộp đựng bộ 11 viên).Để sử dụng trình tùy chỉnh, bạn hãy tải tệp .scad và .json (tệp .json nằm trong mục “other files”) rồi bỏ vào cùng một thư mục. Bạn sẽ có sẵn một số thiết lập mặc định để chọn. Hãy xem qua tệp PDF “Using OpenSCAD customizer” đi kèm để biết cách OpenSCAD hoạt động cùng các mẹo hay —không cần biết lập trình gì cả! (Tóm lại: Cài đặt OpenSCAD. Mở tệp .scad này. Chọn tùy chọn của bạn. Nhấn F6 để render. Nhấn F7 để xuất file. In ra và tận hưởng!)Có 14 loại xúc xắc khác nhau để lựa chọn: d4, kiểu tứ diện thông thường hoặc kiểu tứ diện cụt ít phổ biến hơn. d6, hay còn gọi là “khối lập phương” d8, kiểu bát diện thông thường hoặc bát diện cụt. d10, kiểu trapezohedron. Lưu ý rằng hình dạng chuẩn của 5-trapezohedron khi nhìn từ bên cạnh sẽ khá vuông. Tuy nhiên, không có cái gọi là “hình trapezohedron đều”. Một vài loại có thể trông giống hình thoi hơn khi nhìn ngang và những loại này có thể không vừa. (Tôi từng thấy chúng được bán, nhưng chưa có viên d10 nào trong số hàng trăm viên của tôi có cạnh dạng hình thoi cả). d12, kiểu mười hai mặt Platonic thông thường, hoặc kiểu mười hai mặt thoi Archimedean khá lạ. d20, hình hai mươi mặt, “vua của các loại xúc xắc RPG”. d24, kiểu icositetrahedron hình cánh diều hoặc kiểu tetrakis hexahedron kỳ lạ hơn. d30, hình icositetrahedron thoi. d60, kiểu deltoidal hexecontahedron (mặt hình cánh diều) hoặc pentakis dodecahedron (mặt hình tam giác sắp xếp thành hình ngũ giác).Có sẵn nhiều cách sắp xếp: “matrix” (ma trận) và một vài kiểu tỏa tròn. Kiểu ma trận là mạnh mẽ nhất; bạn có thể chọn thụt lùi mỗi hàng khác nhau, nghĩa là hàng đó sẽ ít hơn một viên xúc xắc so với hàng kế tiếp, và trong những hàng đó, bạn có thể mở rộng (hoặc thu hẹp) khoảng cách X giữa các lỗ đựng. Bạn có thể tạo ma trận với hơn 14 viên xúc xắc, mặc dù trình chọn loại xúc xắc bị giới hạn ở 14; ma trận sẽ lặp lại các loại từ viên thứ 15 trở đi. (Vậy nên, viên thứ 15 sẽ cùng loại với viên thứ 1, viên thứ 16 cùng loại với viên thứ 2, v.v.)Đây là dự án được thiết kế để hoạt động tốt với (và cả ). Với những công cụ này, bạn có thể tạo các đối tượng, khối âm (negative volumes) và bộ sửa đổi để tùy chỉnh hộp thêm nữa. Bằng PrusaSlicer, bạn có thể thêm và trộn các tệp STL được tạo ra bởi trình tùy chỉnh, hoặc tạo lỗ để gắn nam châm, thêm logo bằng màu khác. Xem file 3MF để biết ví dụ. (Lưu ý PrusaSlicer 2.6 cho phép thêm văn bản rất dễ dàng!) Lưu ý rằng các đối tượng/bộ sửa đổi từ Name Tag, Coaster và các “diffs” nam châm (khối âm) đều có một “phần căn chỉnh” không in được, nên bạn cứ đặt tọa độ tại 0, 0, 0 trong “Object coordinates” là sẽ vào đúng tâm.File 3MF (và các hộp trong hình) sử dụng kỹ thuật “Print-On-Print” của Devin Montes (từ kênh Make Anything). Bạn in một tấm lót trước, chỉ gỡ bỏ phần skirt và đường purge line trên bàn in, làm nóng và thay màu nhựa. Đợi nhựa chảy ra một chút cho đến khi không còn màu cũ trong vòi phun, rồi in tấm tiếp theo (hoặc đối tượng chính). Lặp lại cho đến khi xong. Hoặc, bạn có thể dùng kỹ thuật “virtual extruder”, sử dụng GCode đổi màu thay vì đổi đầu phun, hoặc dùng MMU nếu có.### Các mẹo tùy chỉnhLưu ý để tạo hộp đa giác n-cạnh, bạn cần: Đặt chiều rộng và chiều sâu của “Main area” bằng nhau. Đặt các góc thành “Round” với bán kính bằng một nửa chiều rộng/chiều sâu. Đặt “Precision” của khu vực chính bằng số cạnh của đa giác.Số cạnh càng cao thì hộp càng tròn.Khi chuẩn bị mô hình, tốt nhất nên kiểm tra phần đế (Prisms of Holding) xem mọi thứ đã khớp chưa. Nếu không, bạn có thể cần điều chỉnh độ phóng đại (egg scale) hoặc điều chỉnh bán kính khuôn để xúc xắc khít hơn. Sử dụng các thiết lập sẵn có sẽ giúp công việc dễ dàng hơn.Bản xem trước của khay sẽ hiển thị số mặt của xúc xắc “nổi” trên mỗi lỗ, nhưng chúng sẽ không xuất hiện khi render (hay trong file STL). Đây chỉ là hỗ trợ trực quan để bạn tùy chỉnh khay. (Hãy nhớ rằng vị trí trong khay và đế thường bị “đảo ngược”!)#### Đo đạcHãy đo xúc xắc của bạn. Điều này cực kỳ quan trọng; đừng chỉ đo một lần, hãy đo tất cả các cặp cạnh hoặc chiều dài cạnh. (Thông thường là đường kính trong, khoảng cách giữa hai mặt đối diện). Bạn có thể ngạc nhiên khi biết nhiều viên xúc xắc vượt qua “bài kiểm tra nổi trong nước muối” thực ra lại không hề cân bằng. Hầu hết các loại xúc xắc cạnh tròn đều được xử lý qua máy rung, không đảm bảo tính đồng nhất hoàn hảo; các loại làm thủ công bởi nghệ nhân đôi khi lại cân bằng hơn loại bán thương mại! Dù sao thì cũng có sự khác biệt lớn giữa các nhà sản xuất, tôi đã dùng các thông số trong phạm vi lớn nhất, nhưng không đảm bảo xúc xắc của bạn sẽ vừa khít.d4 rất khó đo; chúng thường có góc tròn, nên hơi khó dùng thước kẹp. Tốt nhất là vẽ phác thảo d4 lên giấy, rồi dùng thước kẻ kéo dài các cạnh để có biên dạng tam giác đầy đủ; hãy đo biên dạng đó.#### Gán nhãn và tô màuCó tùy chọn thêm số mặt vào phần đáy phẳng của Prisms of Holding. Điều này giúp bạn đặt xúc xắc vào đúng chỗ. Bạn có thể tô số bằng bút Sharpie hoặc đổi màu dựa trên lớp in (z-based). Bạn có thể vô hiệu hóa văn bản bằng cách đặt độ cao chữ bằng 0.#### Đặt xúc xắc nằm phẳng, hộp một phần, hộp hai đếHãy thận trọng khi dùng tùy chọn “Lay dice flat”. Khi bật tính năng này, rất dễ tạo ra một khay nắp “không thể sử dụng”; nơi một số xúc xắc phải “ép” các mặt của chúng để vào không gian rộng hơn. Bạn có thể làm hộp chỉ với một phần để dùng như khay chèn đơn giản (giống ví dụ Altoids). Để làm vậy, hãy chọn “Lay dice flat” và đặt “Flat dice hole depth” bằng 0, hoặc bỏ chọn “Lay dice flat”, đặt “Tray thickness” bằng 0, xem trước với F5, ghi chú chiều cao khay tự động tính toán, rồi đặt chiều cao khay thành số âm của giá trị đó.Chúc bạn có những chiếc hộp ưng ý!
