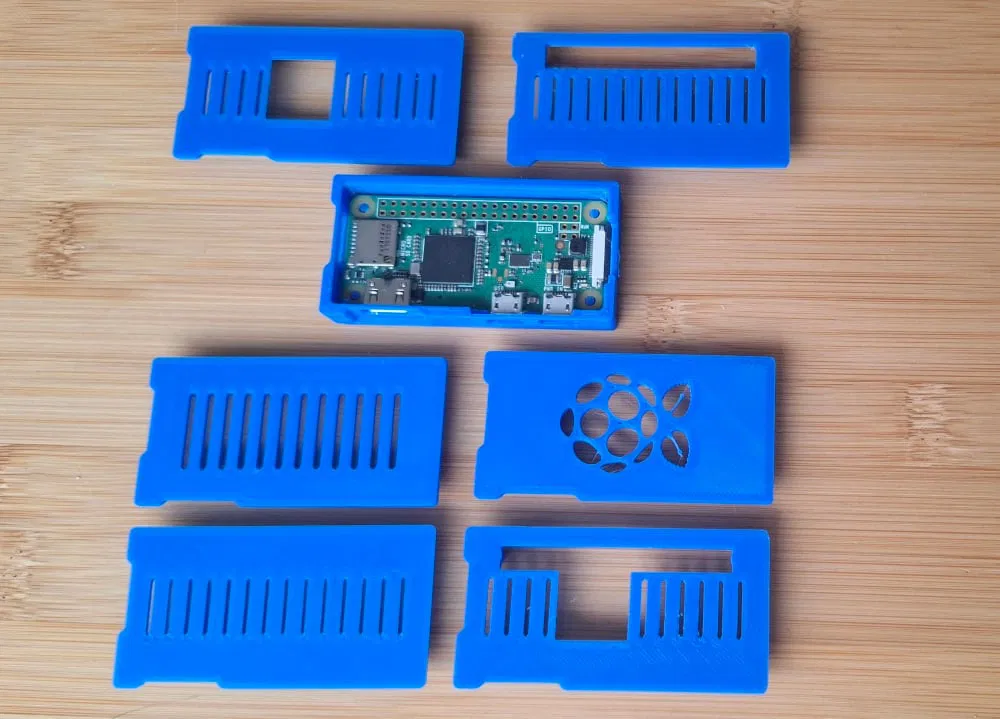

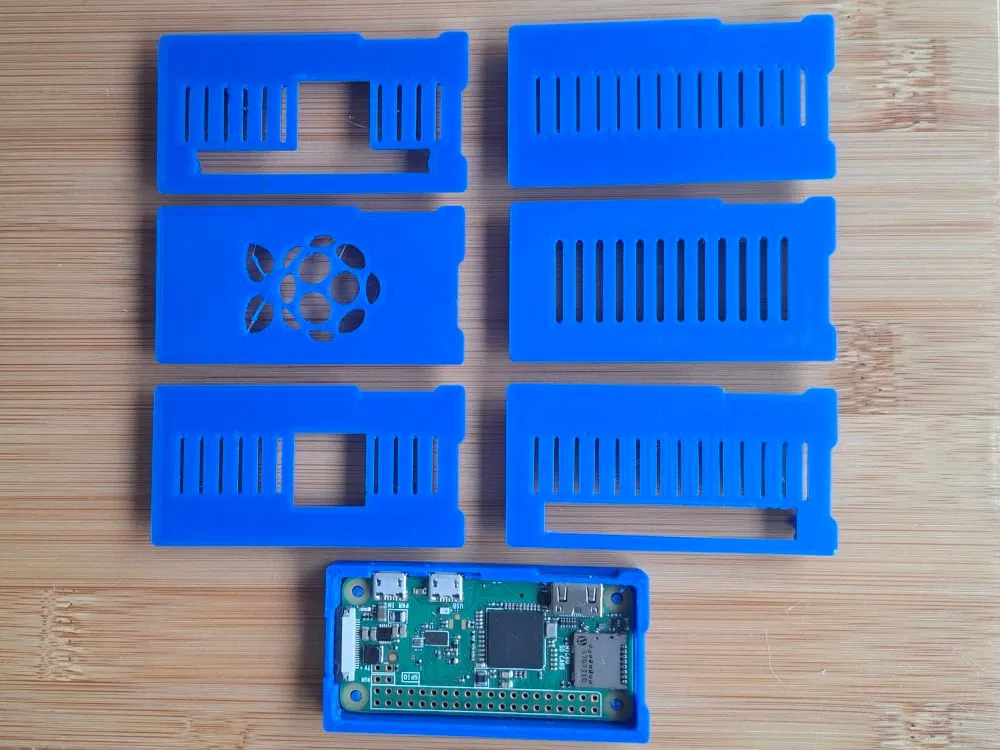

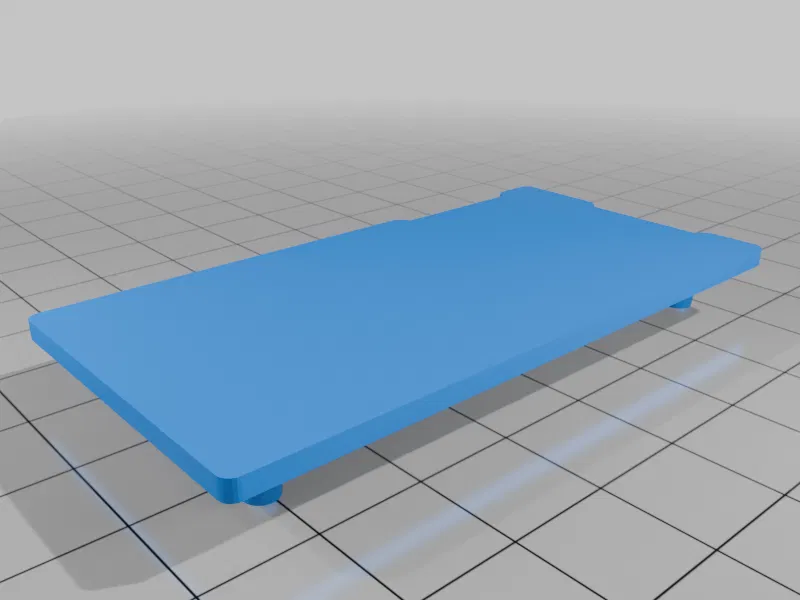

Vỏ case cho Raspberry Pi Zero và Pi Zero 2 - Phiên bản 2

Đây là phiên bản cải tiến của mẫu case mà mình đã thiết kế từ mười năm trước. Phiên bản này đã được cải thiện phần khe cắm HDMI, giúp tương thích với nhiều loại đầu cáp HDMI hơn. Toàn bộ vỏ đã được vẽ lại và nâng cấp toàn diện. Phiên bản gốc - https://www.thingiverse.com/thing:1167846

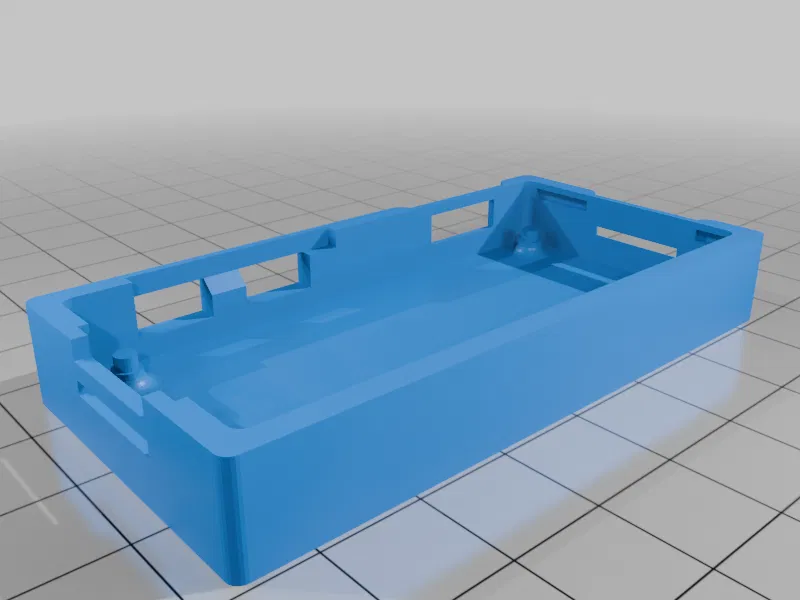

  • Tương thích với các dòng Pi Zero, Pi Zero 2 & Pi Zero W cũ và mới (có sẵn khe luồn dây cáp camera).
  • Thiết kế dạng khớp nối (snap fit) - không cần dùng ốc vít.

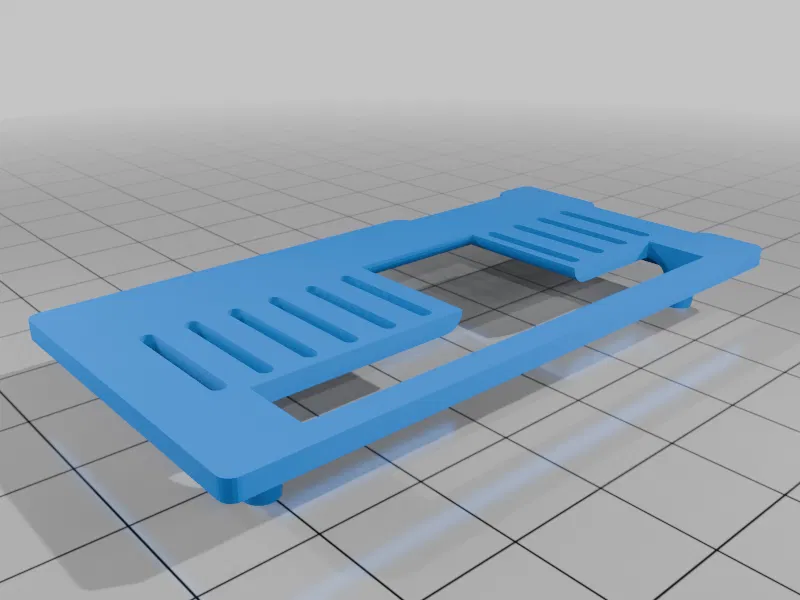

  • Có lỗ tản nhiệt cho bản 2W.
  • Thiết kế "khe xu" giúp cạy mở nắp dễ dàng.

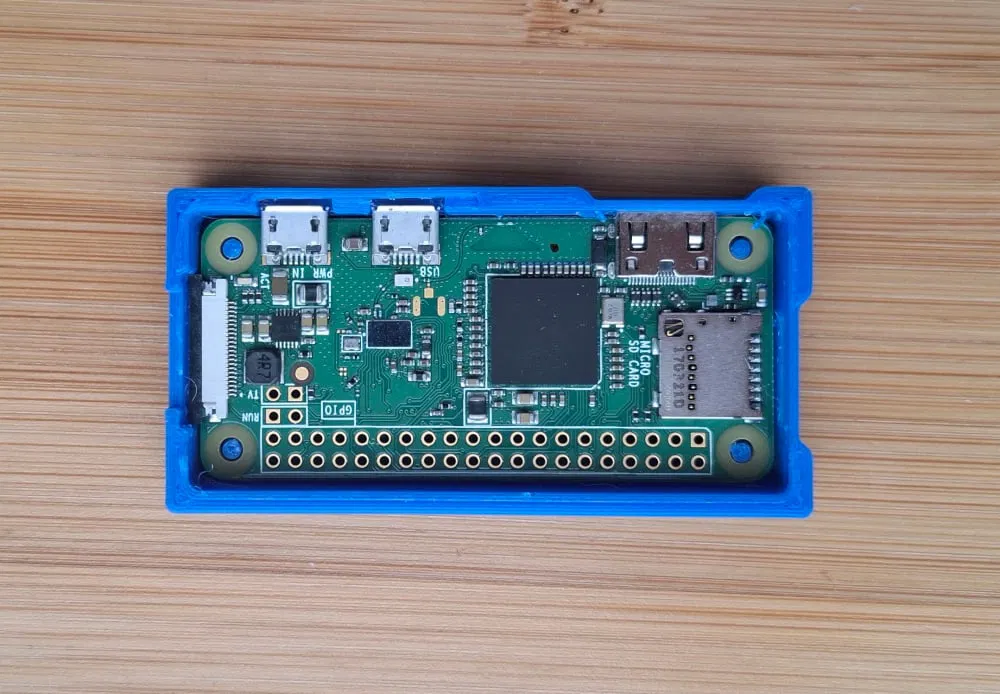

  • Dễ dàng lắp Pi vào bên trong.

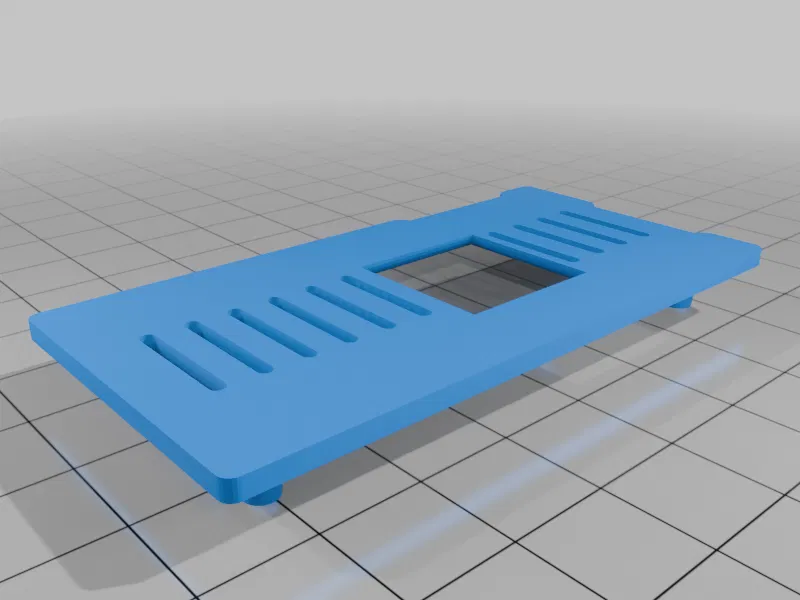

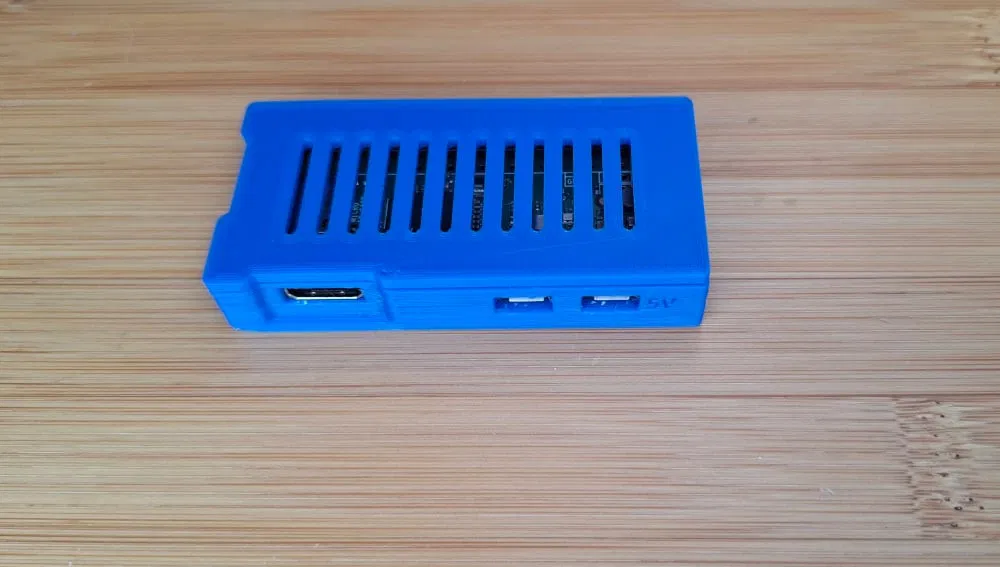

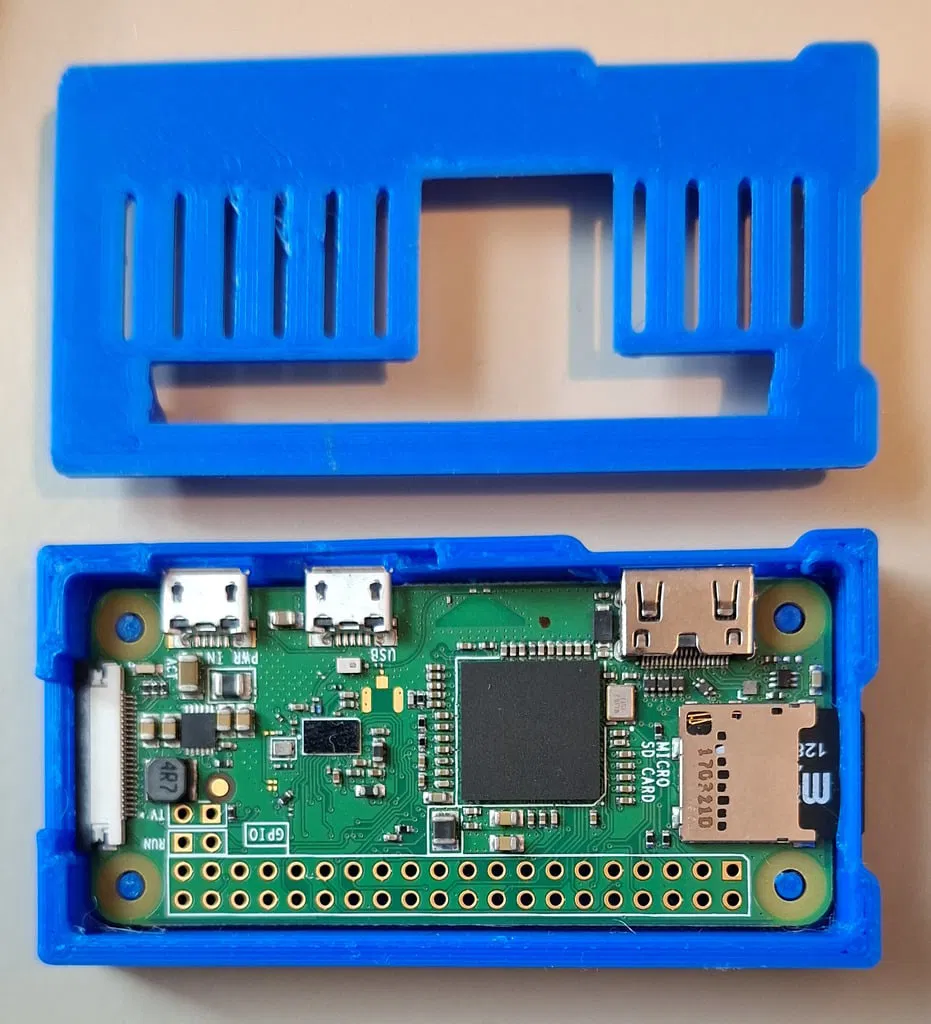

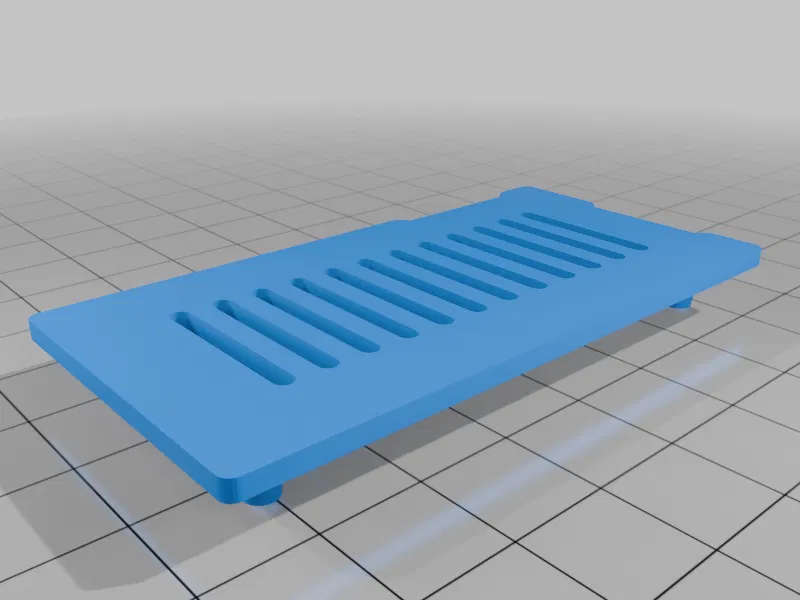

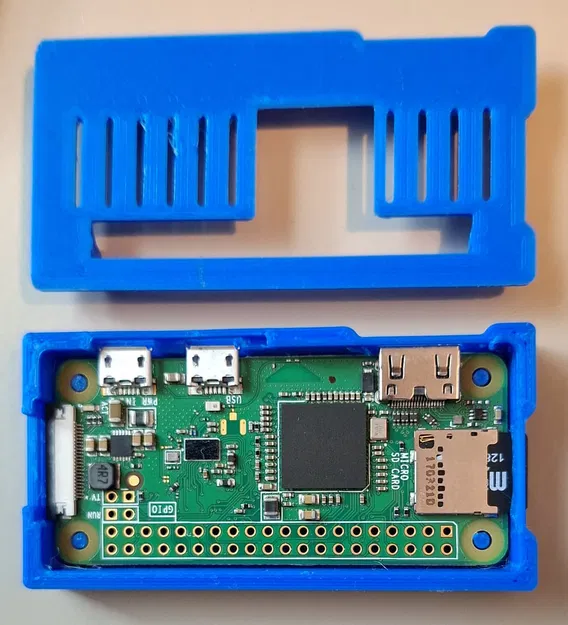

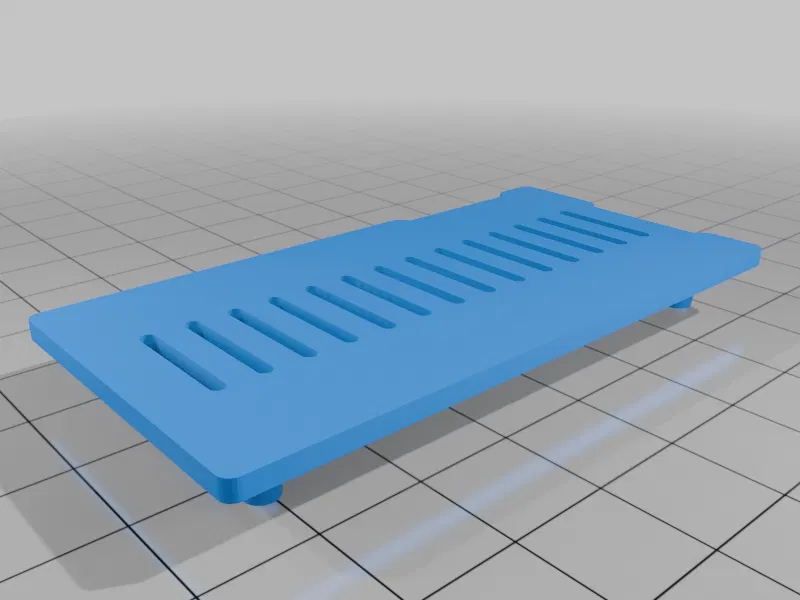

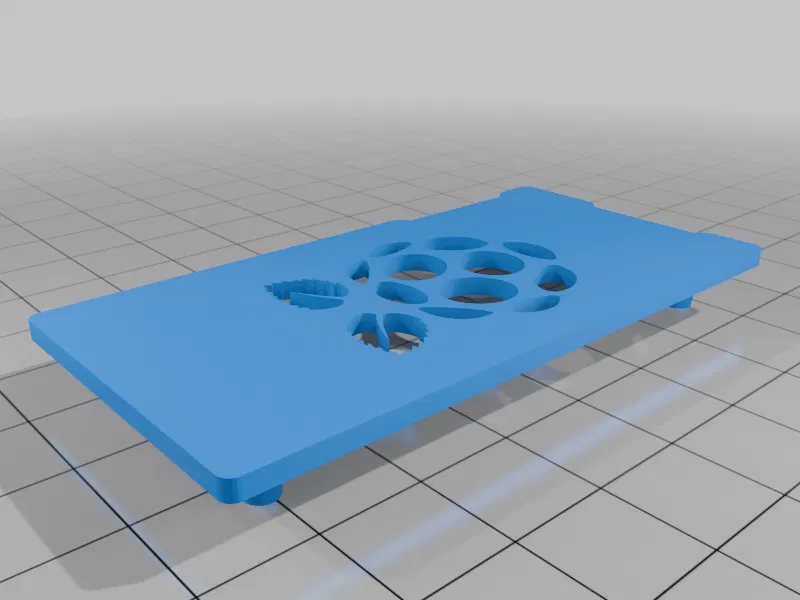

  • Nắp có lỗ thông hơi giúp Pi tản nhiệt tốt hơn.

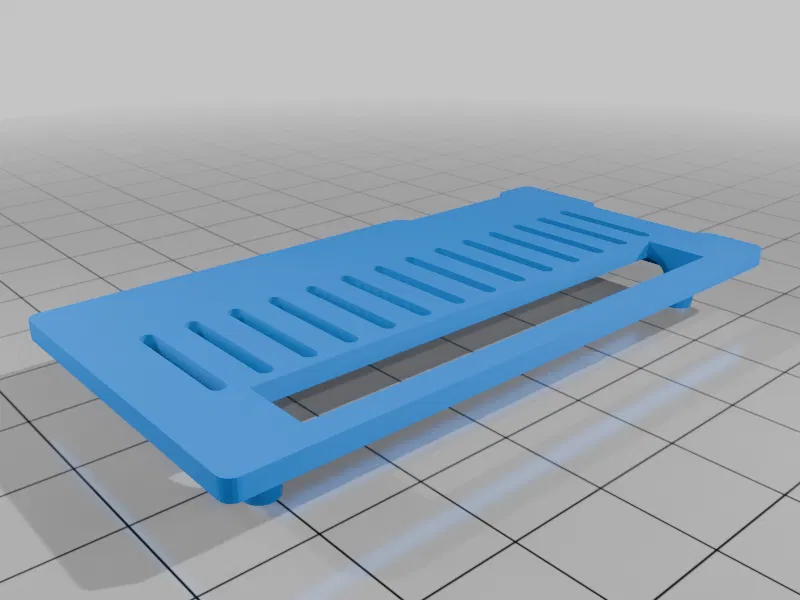

  • Có phiên bản dành riêng cho chân GPIO.

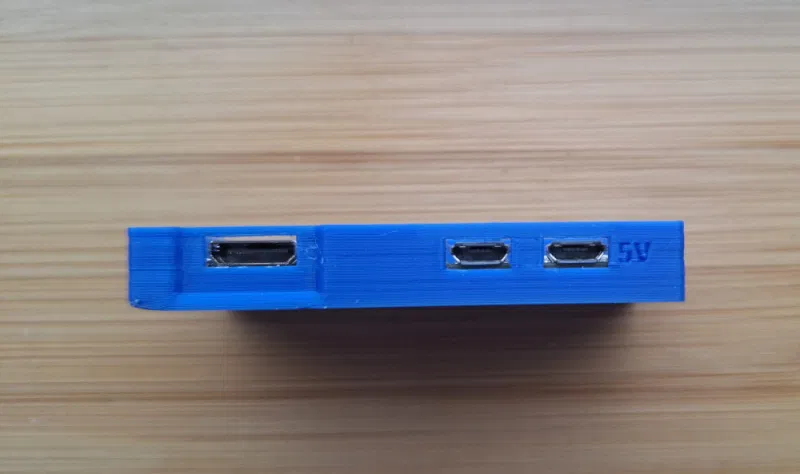

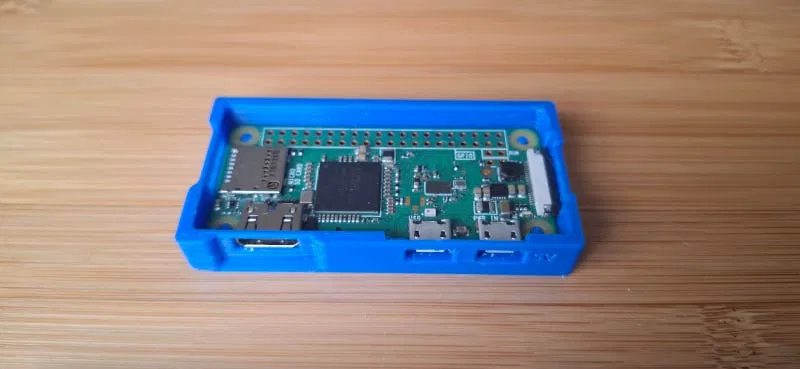

  • Tương thích tốt với nhiều loại đầu nối HDMI (đã cải tiến so với bản gốc).

Lưu ý:

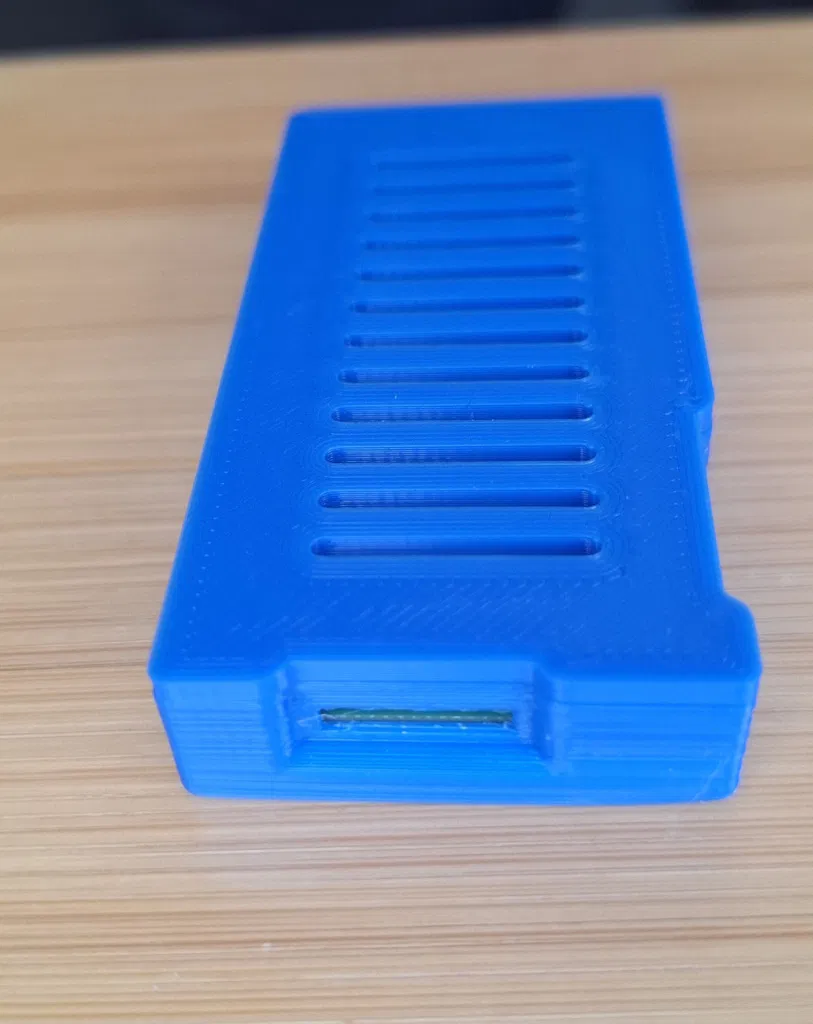

  • Để lấy thẻ SD ra, bạn hãy dùng móng tay đẩy vào cạnh trên của khe cắm thẻ để gạt lẫy, sau đó rút thẻ ra. Bạn cũng có thể dùng kìm mũi nhọn.
  • Pi nằm rất khít trong case để tối ưu kích thước nhỏ gọn nhất có thể, vì vậy hãy luồn cáp camera qua khe trước, cắm vào Pi rồi mới đặt Pi xuống vị trí.
  • Tản nhiệt cao 6mm sẽ nằm bằng phẳng với mặt trên của case, nhưng bạn vẫn có thể dùng tản nhiệt cao hơn, nó chỉ hơi nhô lên một chút thôi.

Hãy tải tất cả các file dưới dạng zip để xem tên file đầy đủ và có trọn bộ linh kiện!

Lưu ý khi in: Nên in kèm hỗ trợ (supports) để các khe cắm cáp và thẻ SD được sắc nét, không bị võng, mặc dù đa số máy in đều in tốt mà không cần support. Nhớ lật úp phần nắp để mặt phẳng in nằm trên bàn in với phần "chân" hướng lên trên.

Lịch sử phiên bản:
Trước 2025... phiên bản gốc - https://www.thingiverse.com/thing:1167846
24 tháng 3, 2025 - Phát hành lần đầu phiên bản V2 đã vẽ lại toàn bộ.
1 tháng 7, 2025 - Thêm đế có hốc cho chân IO và một phiên bản khác có lỗ bắt vít.
