HỘP SỐ TỰ ĐỘNG, BỘ BÁNH RĂNG HÀNH TINH KÉP, RAVIGNEAUX
Mình thiết kế bộ bánh răng hành tinh kép Ravigneaux này để tự chế hộp số tự động cho xe RC. Mô hình giúp trực quan hóa cơ chế vận hành, đòi hỏi độ chính xác cao khi in để các khớp nối hoạt động hiệu quả.
Mô tả
MÔ TẢ MÔ HÌNH 3D

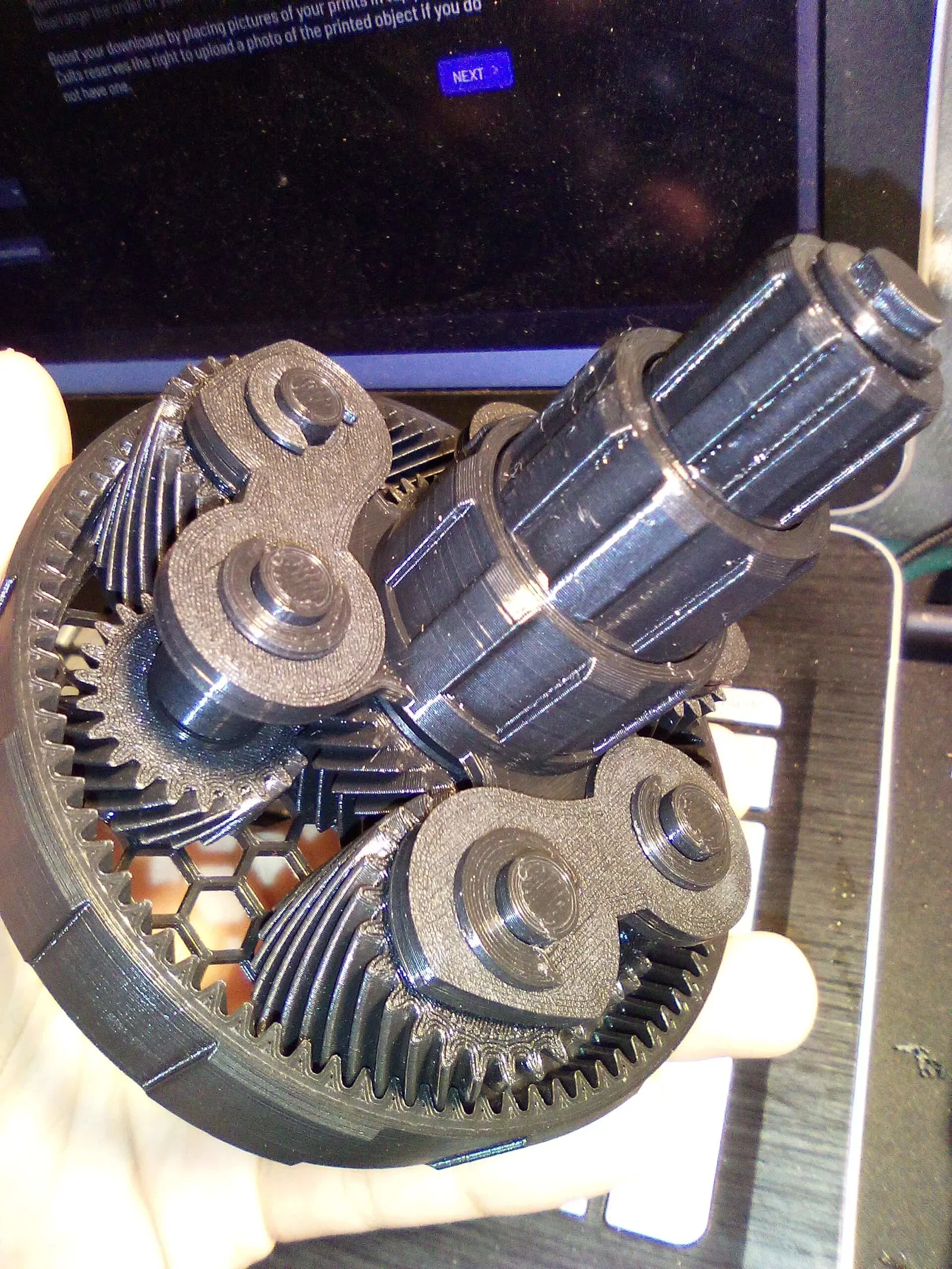

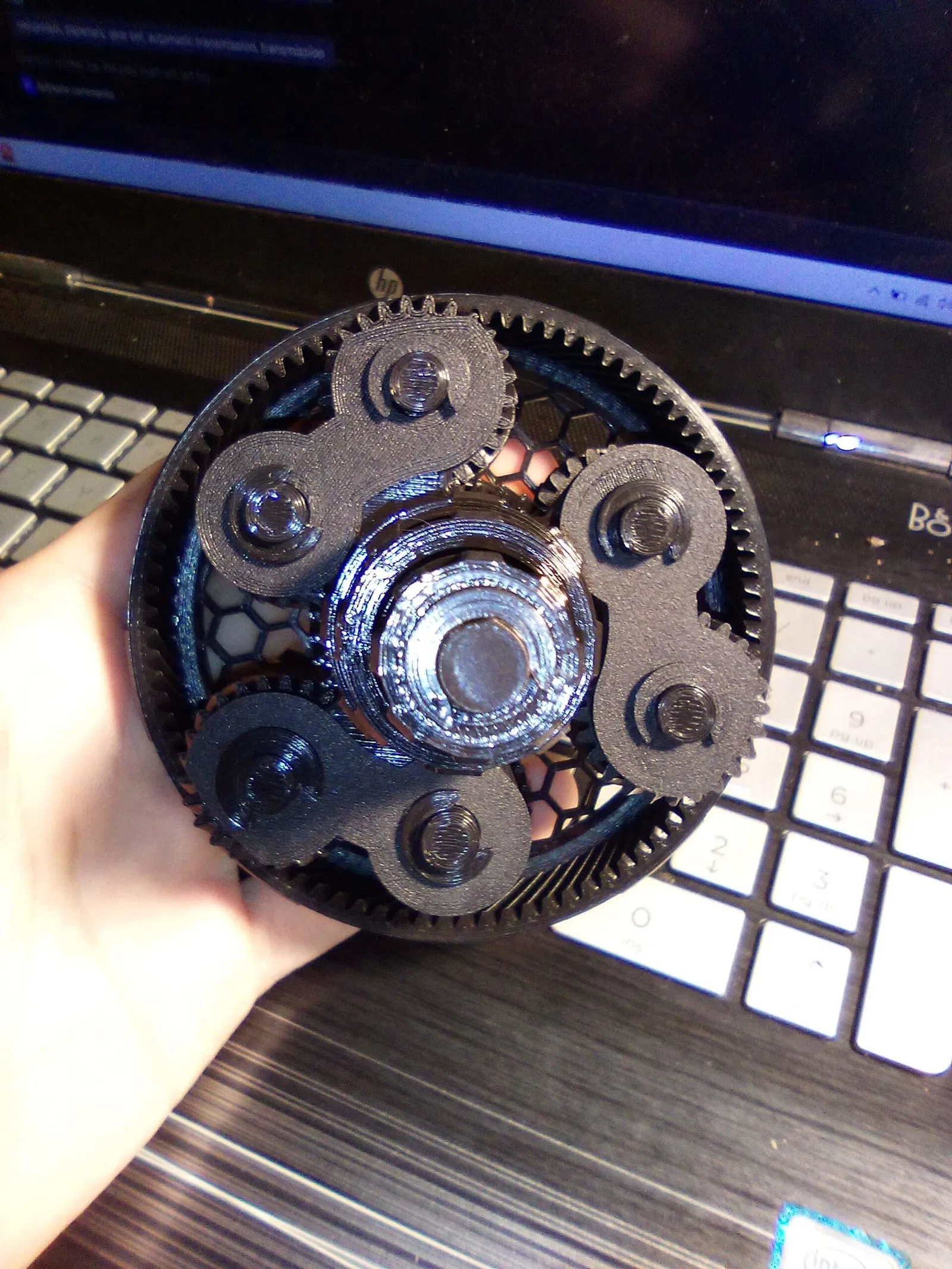

Mình muốn tự chế hộp số tự động cho chiếc xe RC của riêng mình, nên mình đã thiết kế bộ bánh răng này để trực quan hóa cũng như tìm hiểu cách thức hoạt động của nó.
Mình có đính kèm file dự án f3d. Vì mình mới bắt đầu làm quen với Fusion360 được vài tháng nên cách sắp xếp file chưa được gọn gàng lắm, vẫn còn nhiều thứ phải học hỏi.
Tại sao mình lại thiết kế với chiều cao lớp in (layer height) là 0.16 cho lâu? Mình chỉ muốn kiểm chứng xem nó có thể hoạt động thực tế trên dự án xe RC hay không, vì cần truyền momen xoắn hiệu quả nên mình cố gắng làm độ hở (clearance) thấp nhất có thể. Bộ phận này vẫn còn nhiều chỗ cần cải thiện, mình sẽ tiếp tục cập nhật thêm.

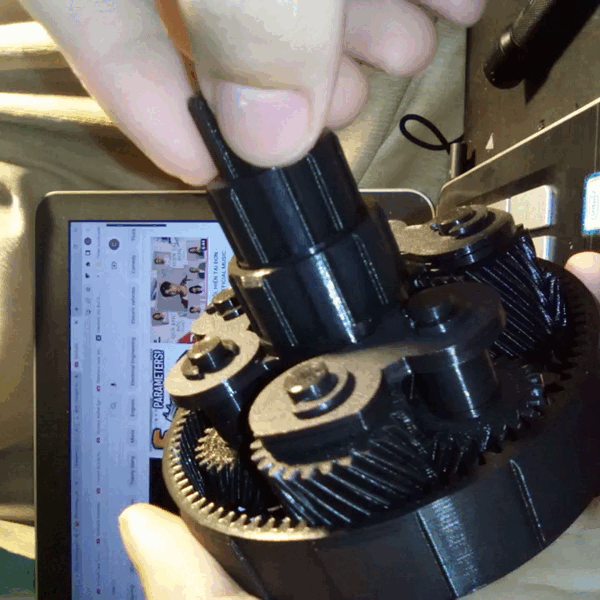

Output: Ring (vành răng) Tỷ số truyền:
- Số Mo (Neutral): quay bất kỳ trục nào mà không khóa
- Số 1 (2.84): quay Small Sun - khóa Planet Carrier
- Số 2 (1.55): quay Small Sun - khóa Large Sun
- Số 3 (1.00): quay bất kỳ hai trong số (small sun, large sun, planet carrier) hoặc trực tiếp vào Ring
- Số 4 (0.70): quay Planet Carrier - khóa Large Sun
- Số lùi (-2.32): quay Large Sun - khóa Planet Carrier
Video hướng dẫn lắp ráp: link
In ấn:
- Clip x 7 (dùng 4 cái vẫn ổn - 3 cái trên Planet Carrier và 1 cái trên trục)
- Small Washer x 14
- Planetary_3 x 3
- Long pinion x 3
- Short pinion x 3
- Các file khác x 1
THÔNG SỐ IN 3D
Máy in: Creality Ender 2 Pro Nhựa in: Esun PLA+ màu đen bóng Layer Height: 0.12 - 0.16 (mình dùng 0.16) Nhiệt độ bàn in: 70 độ (mình chỉ dùng cho lớp đầu tiên) Nhiệt độ in: 215 độ Quạt làm mát: Không Tốc độ in: 50mm/s Support: Không - chỉ cần đặt mặt phẳng xuống dưới Thời gian in: khoảng 19 tiếng
Đây chỉ là cấu hình mình dùng, bạn có thể tùy chỉnh nếu cần.
Lưu ý Vui lòng cân chỉnh máy in để tránh hiện tượng "chân voi" (elephant foot) - lớp đầu tiên bị bè ra, có thể gây khó khăn khi lắp ráp và chuyển động. Mình cân bàn bằng giấy vở, đảm bảo đầu phun vừa chạm sát mặt giấy, không nén lên giấy.
Mình dùng bàn nhiệt 70 độ để đảm bảo lớp đầu tiên bám dính tốt. Cẩn thận nhé, nếu đầu phun quá cao thì bản in sẽ bị lỗi.
Bản in này đòi hỏi độ chính xác cao nên mình dùng layer height 0.16, bạn có thể thử giá trị cao hơn nhưng mình không chắc các bộ phận sẽ khớp nhau như mong đợi.
