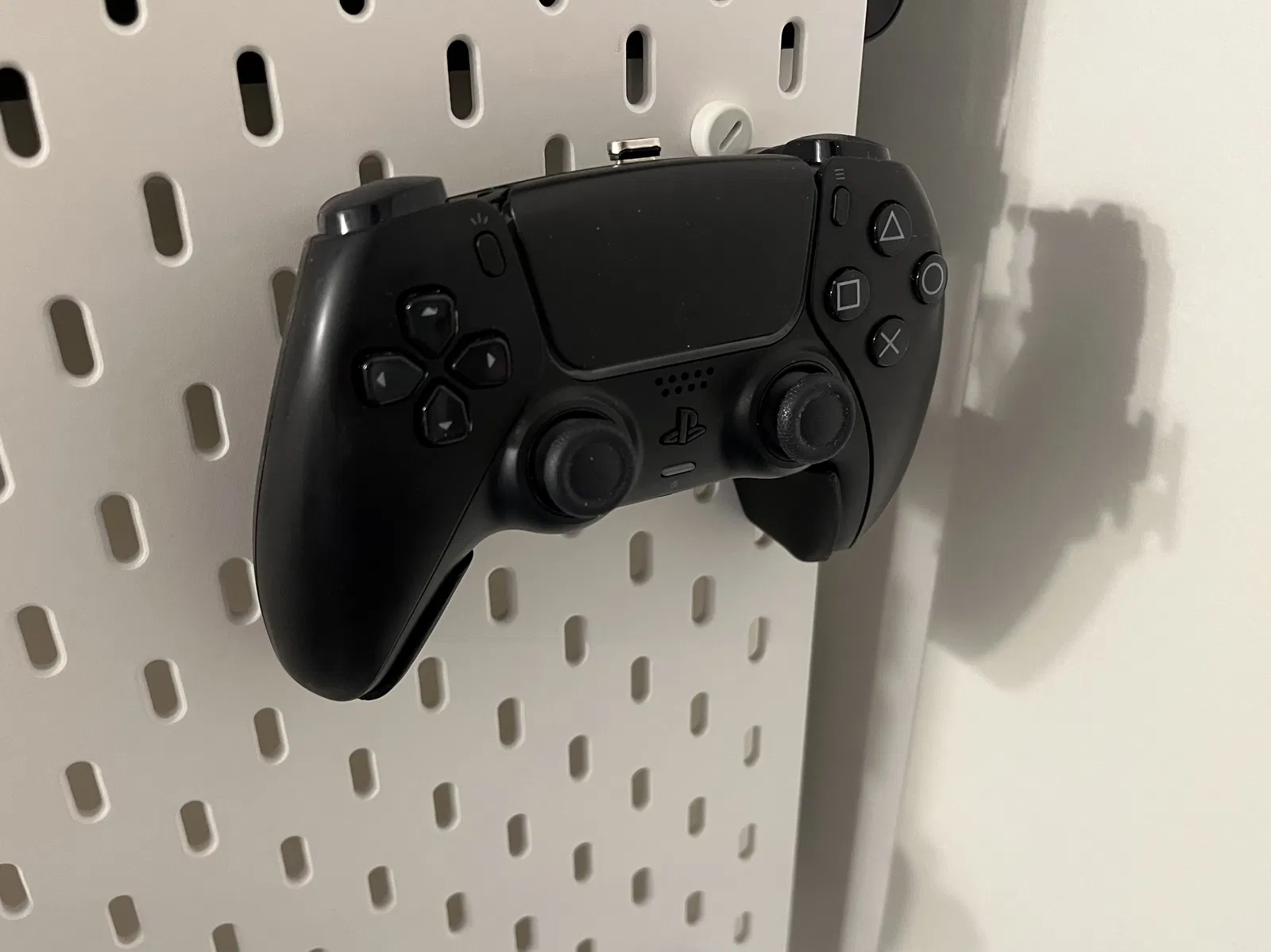

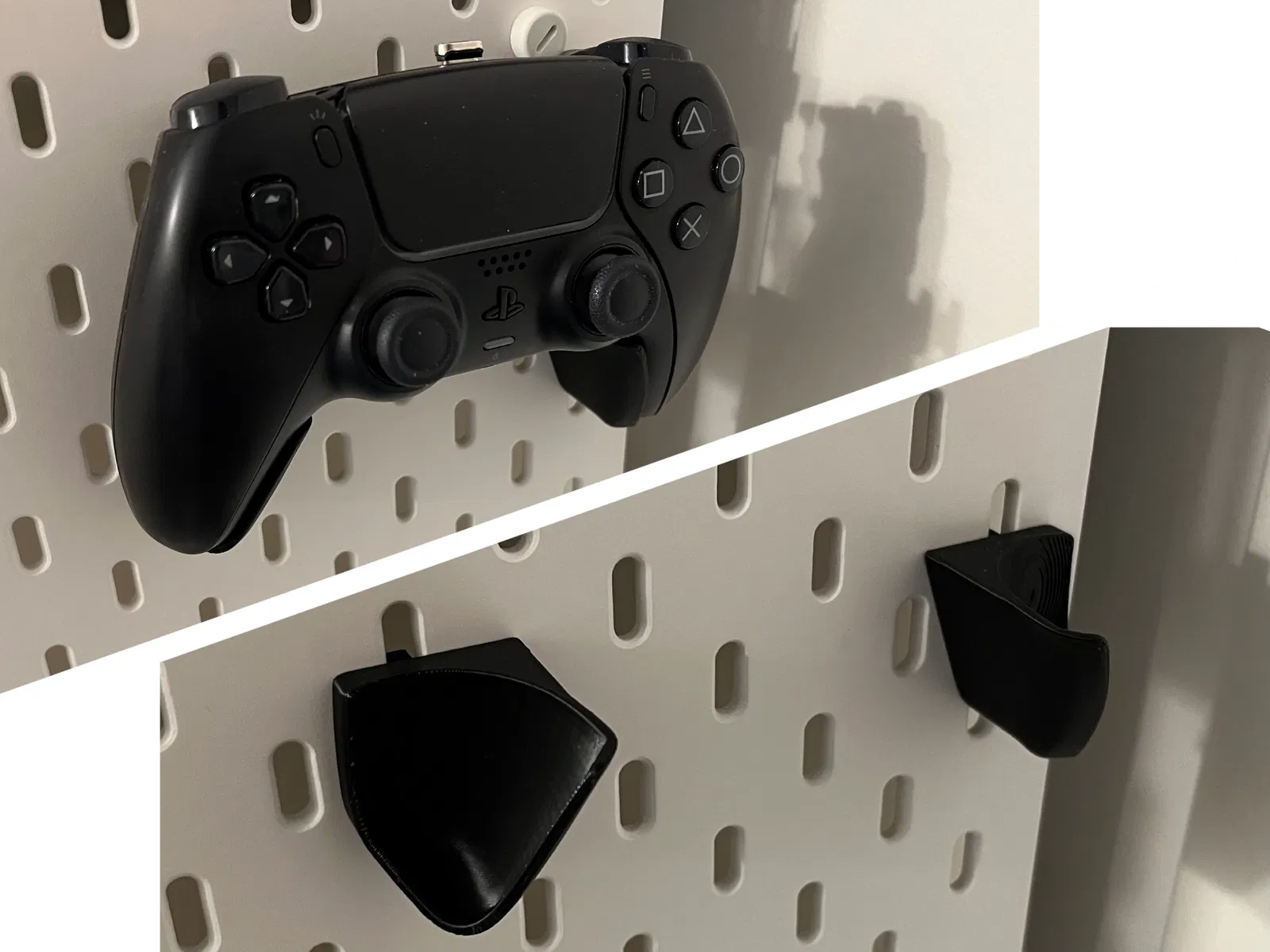

Giá treo tay cầm PS5 cho bảng IKEA SKADIS

Hướng dẫn sử dụng

• In phần giá đỡ trái và phải cùng với 2 cái móc
• Dán keo phần móc vào rãnh phía sau của giá đỡ

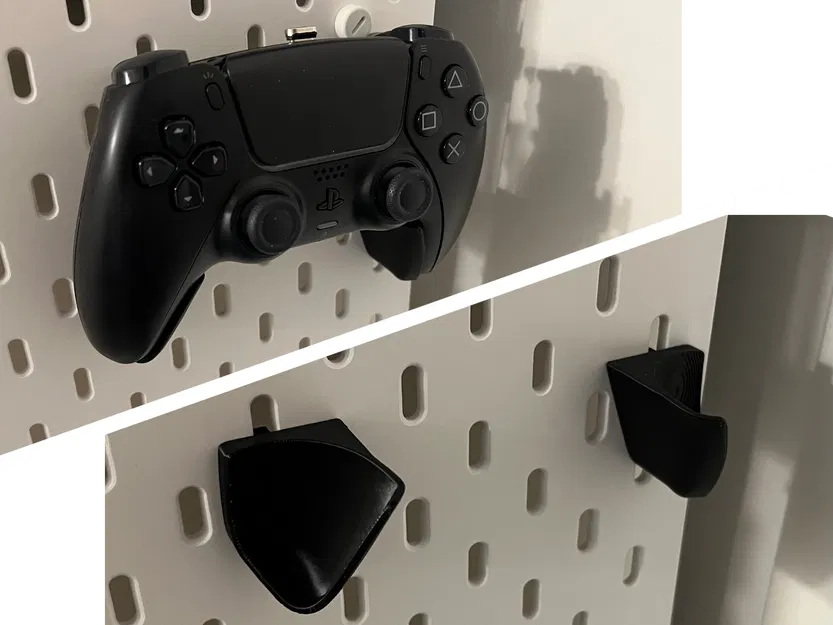

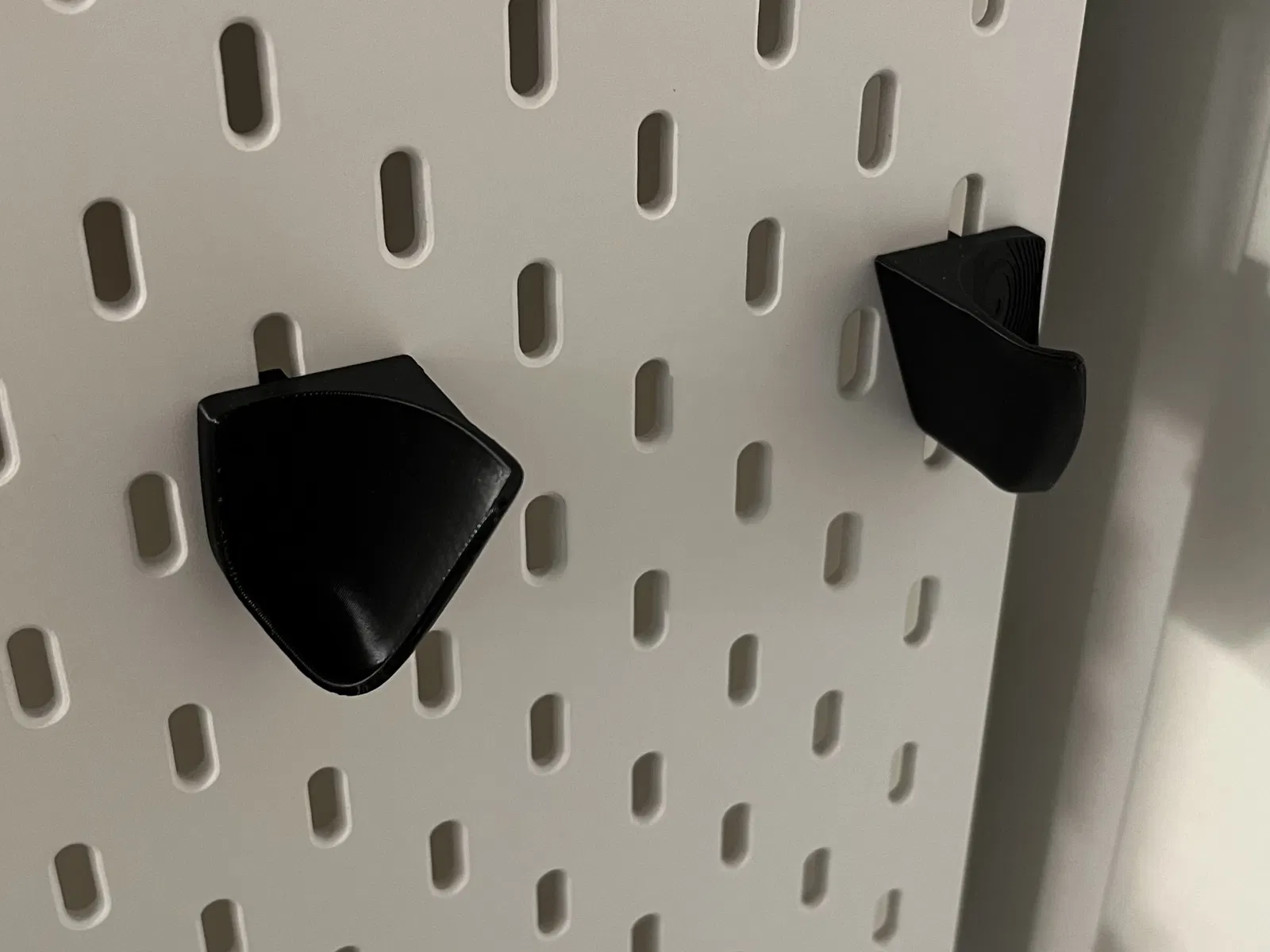

• Gắn lên bảng pegboard cách nhau 3 lỗ (xem hình minh họa)

Đặc điểm

• Vừa vặn hoàn hảo (do được thiết kế dựa trên bản scan 3D)
• In không cần support
• Hình dáng đơn giản nên chỉ mất khoảng 1 tiếng để in
• Độ bền cao nhờ thiết kế tách rời giữa móc và giá đỡ

Hướng in tối ưu được hiển thị dưới đây:

Mình cũng có làm một bản cho tay cầm PS4 DualShock

Cách mình thiết kế nó

Mình thấy có nhiều mẫu giá đỡ tay cầm PS5 cho bảng IKEA nhưng không cái nào ôm khít tay cầm cả. Khi mình chạm vào giá đỡ, cái tay cầm trên đó cứ bị rung lắc, nên mình thấy cần phải cải thiện.

Gần đây, mình thấy có một bản scan 3D của tay cầm PS5 do người dùng khác tải lên. Mình đã thử đơn giản hóa hình dáng và dựng lại bằng phần mềm CAD nhưng thấy khá khó. Việc copy hình dáng bằng cách sketch và extrude không hiệu quả, tốt hơn là nên chỉnh sửa trực tiếp từ bản scan.

Mình đã học dùng Blender và đây là các bước cơ bản để mình tạo ra mô hình này:

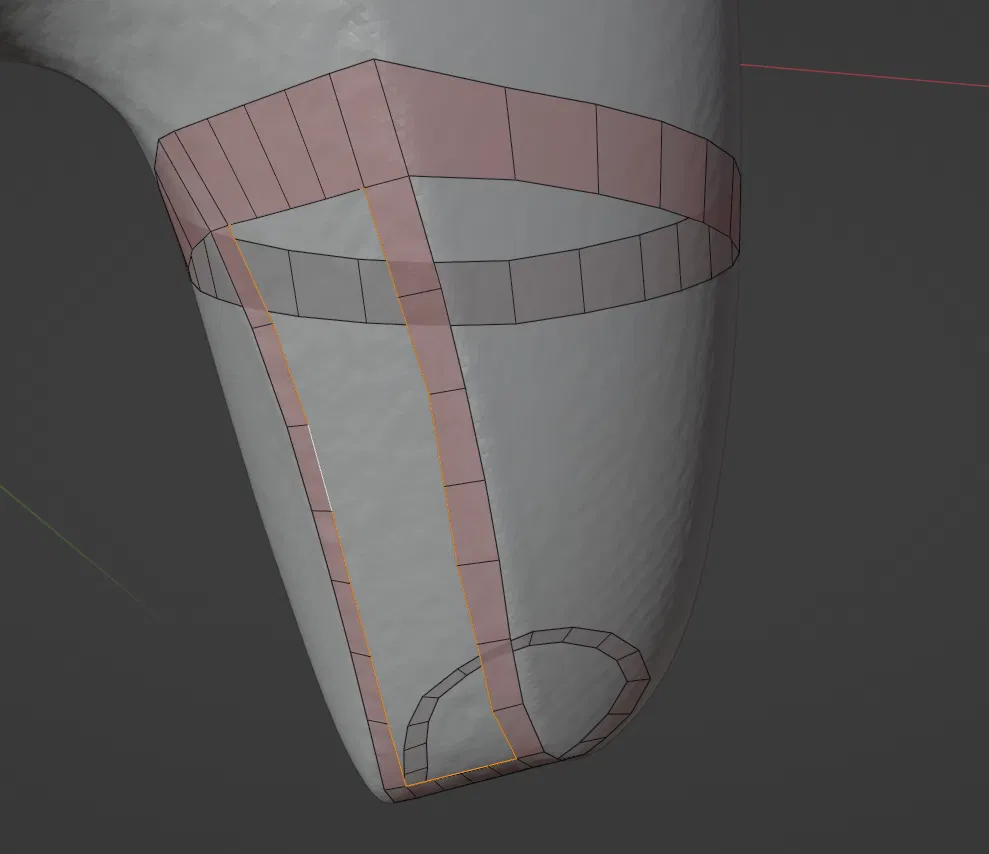

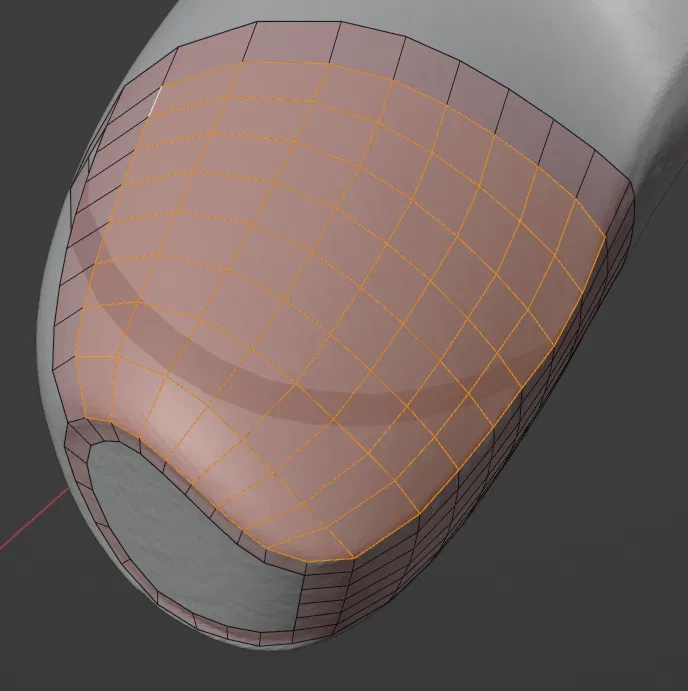

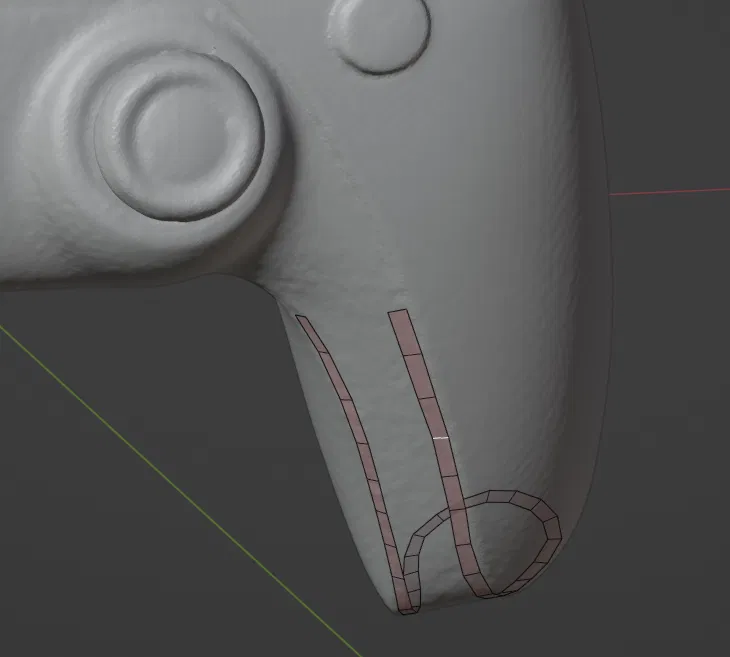

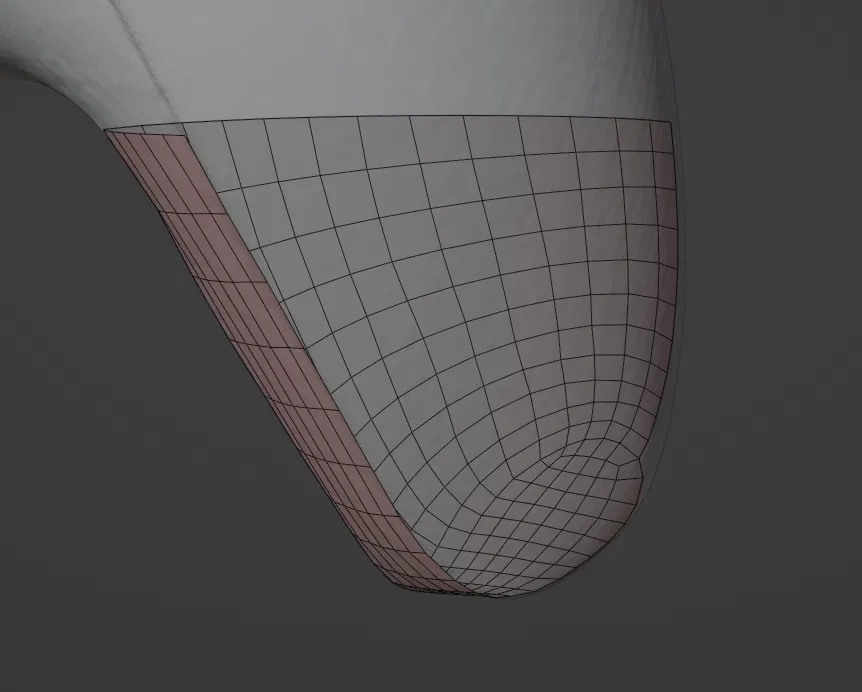

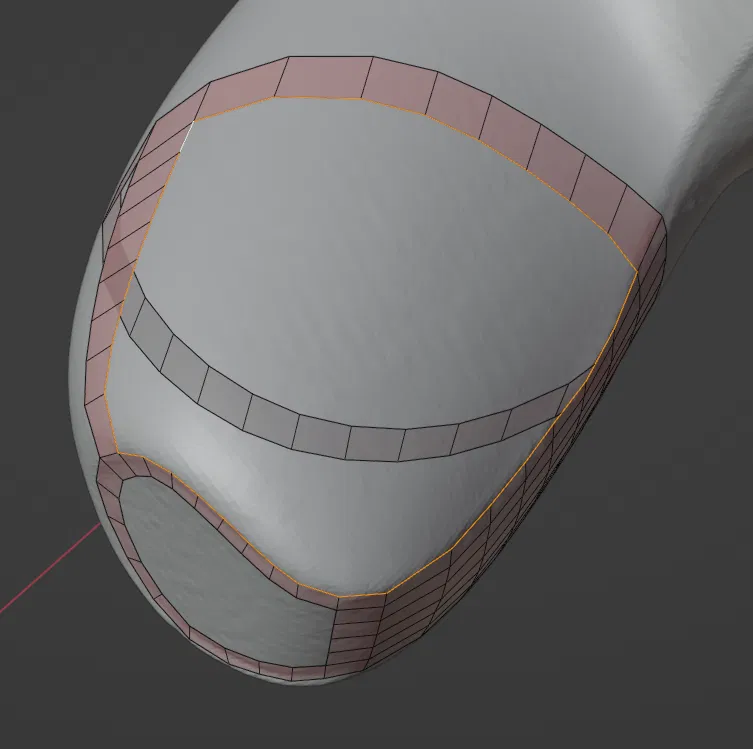

• Thực hiện re-topology để lưới dễ xử lý hơn

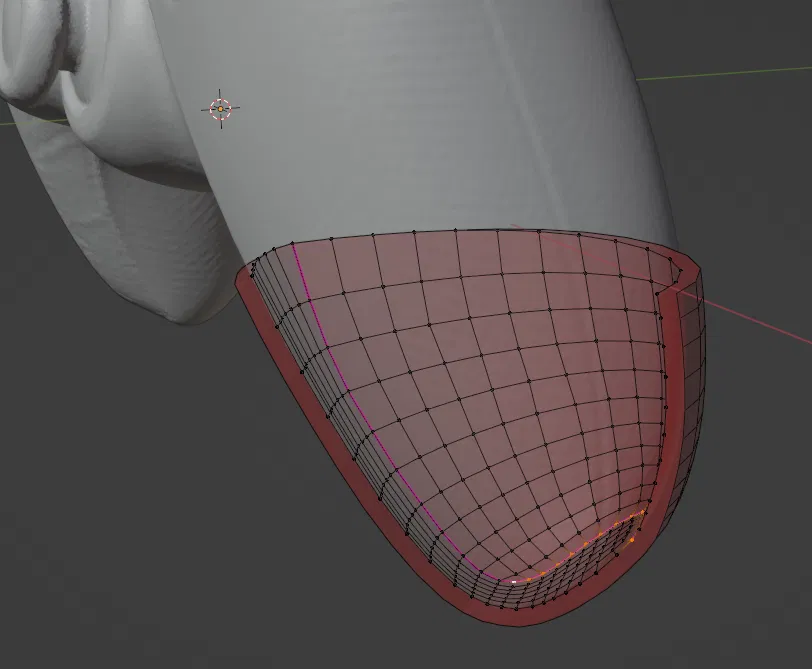

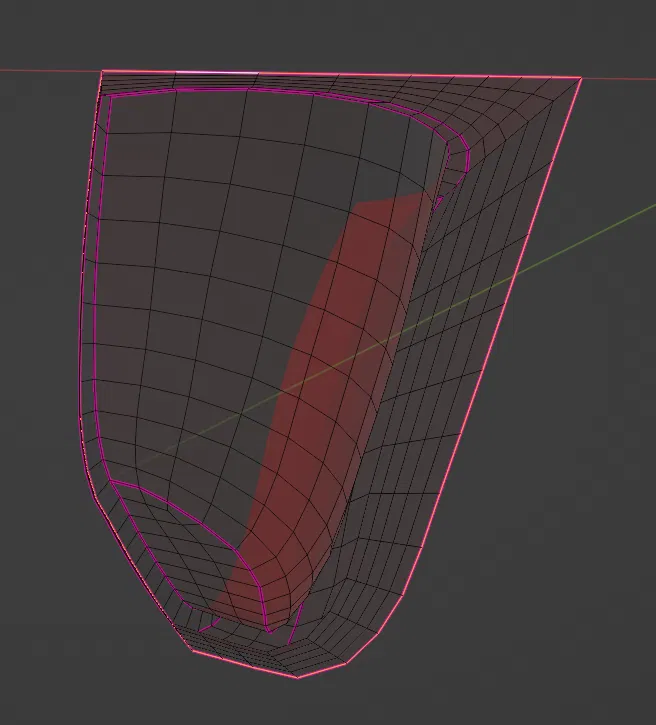

• Sử dụng lệnh solidify modifier để tạo độ dày mong muốn cho bề mặt

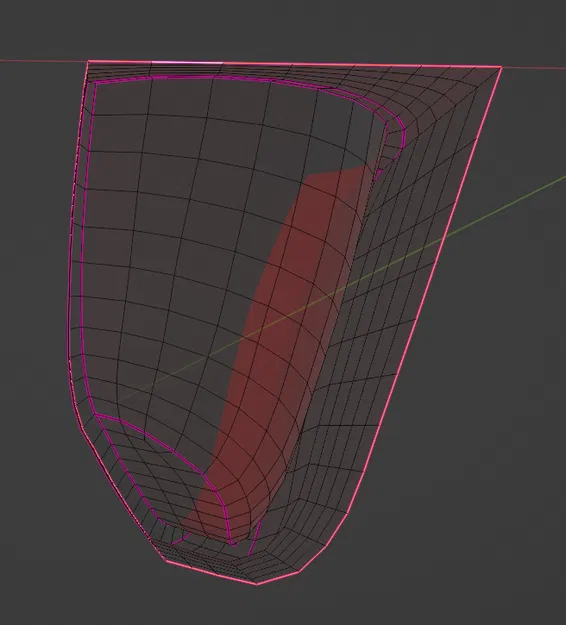

• Thêm một mặt phẳng để giúp mô hình bám tốt vào bàn in mà không cần support
• Tạo lỗ để gắn móc bằng phần mềm CAD thông thường (sử dụng lệnh boolean subtract)

https://cad.onshape.com/documents/cb7f7f0751ad71cd18c32cde/w/348b6835b36fff87d2a7ca23/e/9d410d103a68fbdf6ff9b124?renderMode=0&uiState=65fe9800d2ba1a22b8299c26

Hy vọng mọi người thích nó nhé~

Về việc remix và bản quyền

Mình không chắc có nên đánh dấu đây là bản remix hay không, nếu không mình sẽ chọn giấy phép mở hơn (CC-BY). Mọi người cho mình biết ý kiến nhé!
