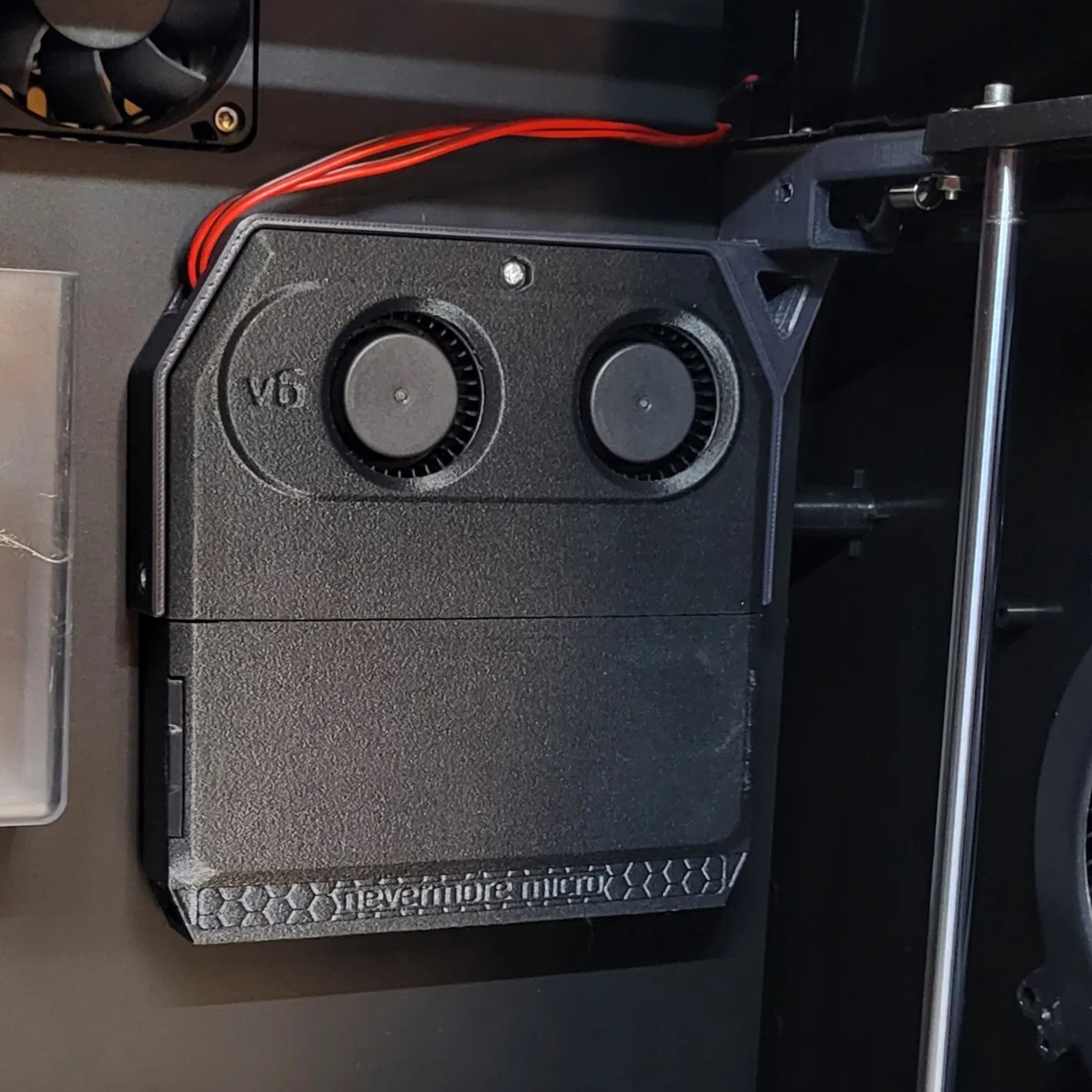

Ngàm gắn bộ lọc Nevermore V6 cho máy in Qidi Q1 Pro

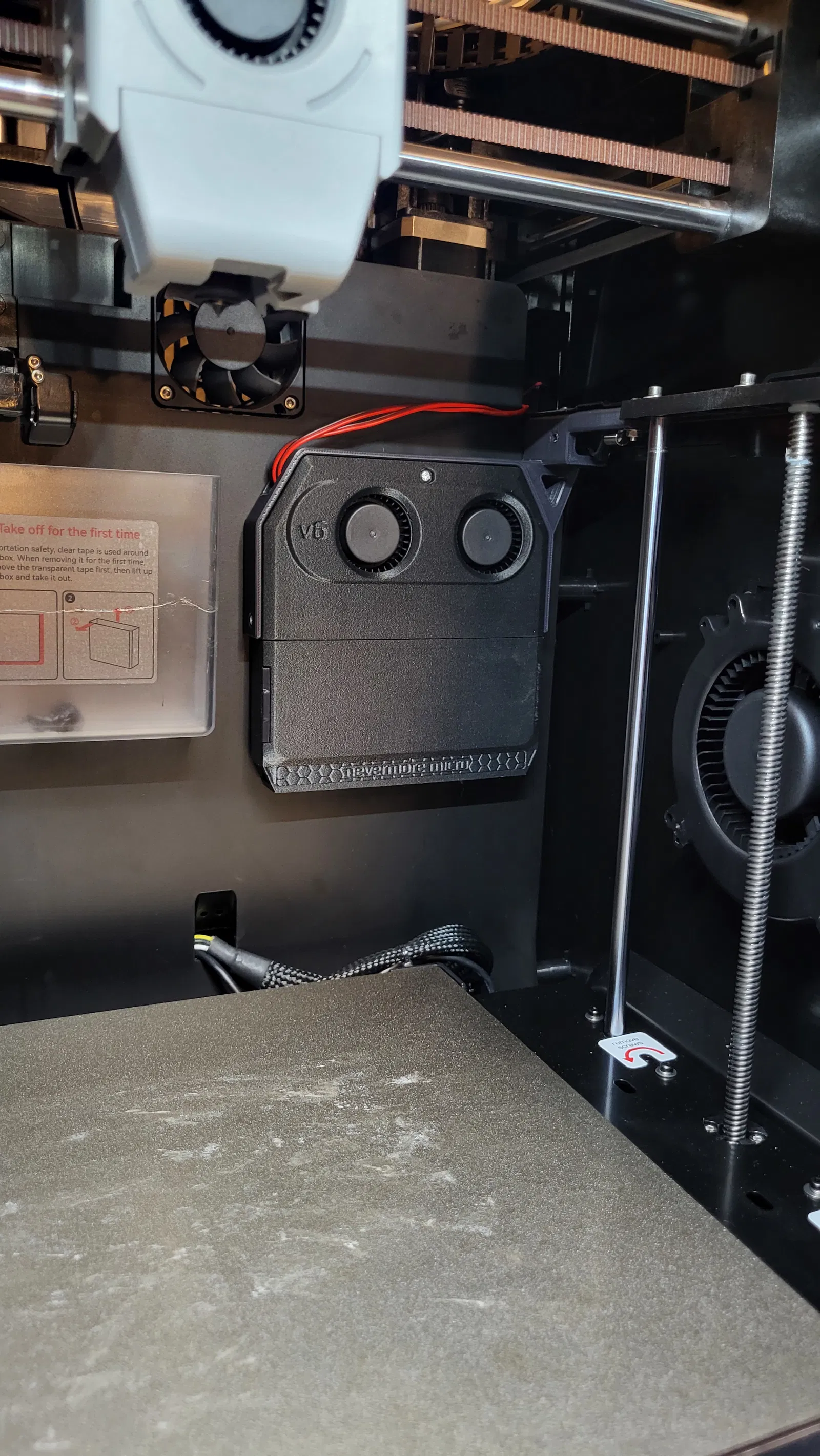

Mẫu thiết kế này được phát triển dựa trên , nhưng đã được thiết kế lại hoàn toàn để lắp vừa vặn ở phía bên phải của buồng in. Mình đã thiết kế thêm các khe để lắp đai ốc M3. Mẫu này được in bằng nhựa Polymaker ASA với 4 vách và độ đặc (infill) 30%.

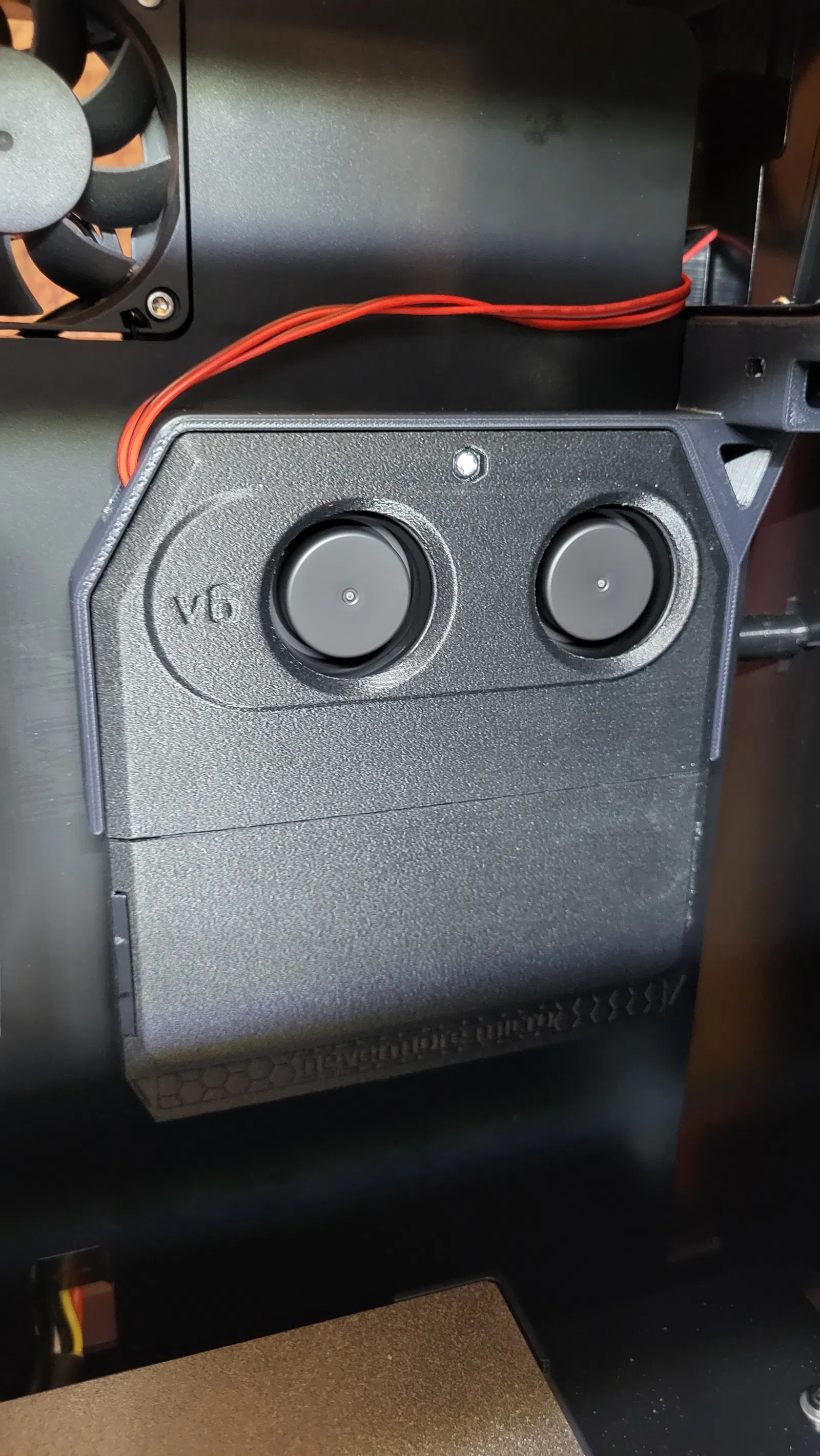

Dây điện của Nevermore có thể được đi vòng qua góc ra phía sau, hoặc đi qua lỗ quạt xả. Ngàm gắn này cực kỳ chắc chắn dù có thiết kế rất mỏng, vì mình muốn nó làm nổi bật bộ lọc Nevermore mà không bị cồng kềnh.

Bạn sẽ cần 6 đai ốc M3: 3 cái gắn vào ngàm, 1 cái để gắn cảm biến nhiệt (thermistor), và 2 cái bên trong thân Nevermore. Nếu bạn đã dùng heat-set inserts cho lỗ ở hai bên của Nevermore V6, thì không cần dùng đến 2 đai ốc M3 này nữa.

Bạn cũng sẽ cần 4 ốc M3x14mm (có thể dùng loại 15mm hoặc 12mm) và một ốc M3x10mm (ốc 10mm dùng cho lỗ giữa ở phía trên mặt trước của Nevermore V6).

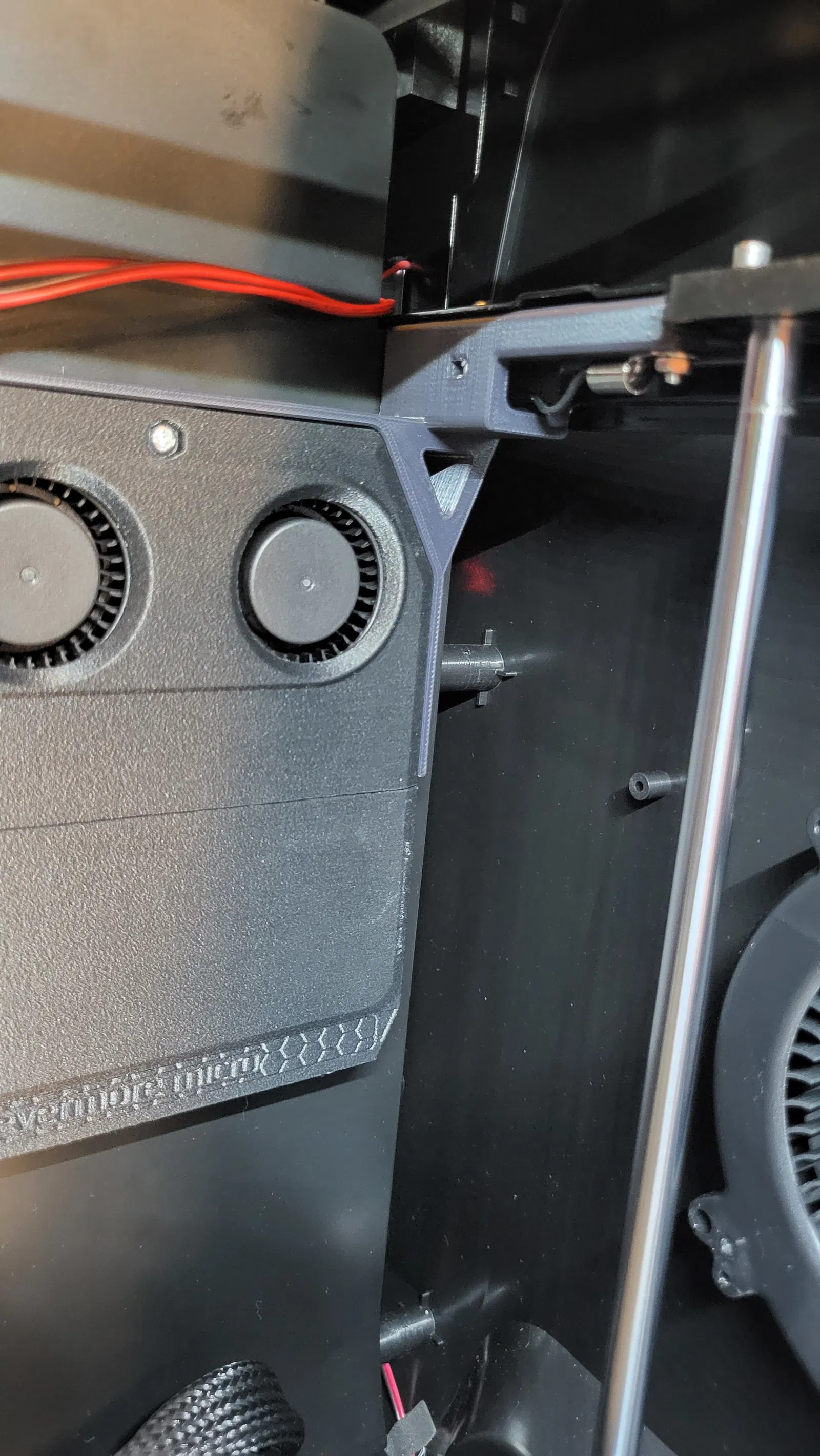

Ốc 14mm ở phía xa nhô ra ngoài ngàm, cho phép dùng thêm một đai ốc M3 để cố định cảm biến nhiệt của buồng in vào ngàm. Có thể mình sẽ thiết kế thêm một miếng đệm để tạo khoảng cách giữa cảm biến nhiệt và ngàm, nhưng đây là khu vực khá chật hẹp, chỉ còn khoảng 2mm khe hở giữa khung bàn in và cảm biến.

**

CẢNH BÁO

Ốc vít ở đầu ngàm gần với đầu in nhất có thể va chạm với bàn in nếu không đủ ngắn. Hãy đảm bảo bàn in có thể di chuyển hoàn toàn mà không vướng vào ngàm trước khi bắt đầu in, nếu không bàn in có thể bị lệch.
