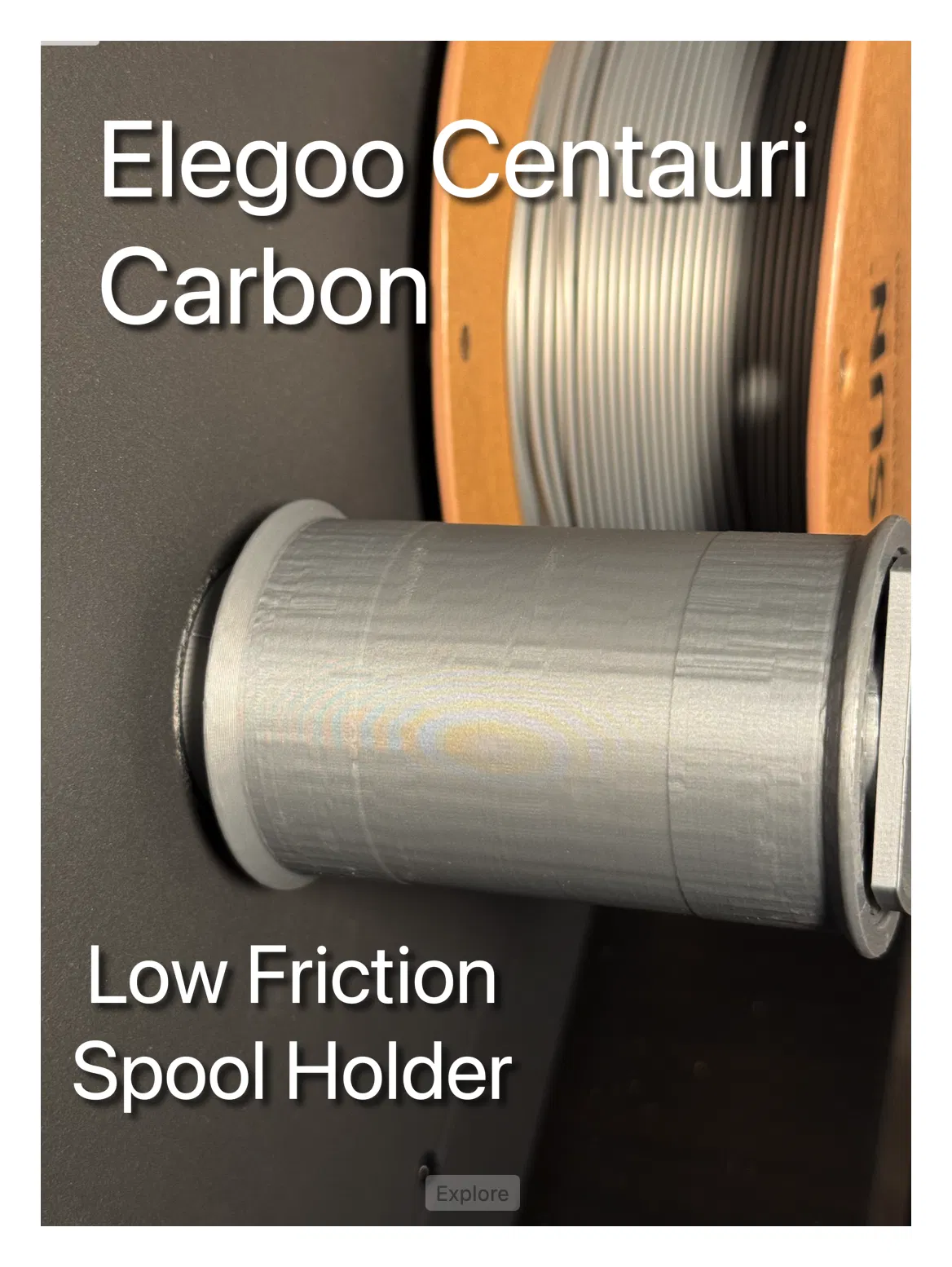

Giá đỡ cuộn nhựa ma sát thấp cho Elegoo Centauri Carbon

Mình cực kỳ thích cái giá đỡ cuộn nhựa (spool holder) ma sát thấp của con A1 Mini, nên mình muốn có một cái tương tự cho con Elegoo Centauri Carbon mới tậu. Mình đã remix lại một vài thiết kế xịn xò để tạo ra cái giá đỡ ma sát thấp này. Tất cả các chi tiết đều có thể in trực tiếp trên máy Centauri Carbon, sau đó lắp ráp lại là có thể thay thế cái giá đỡ gốc của máy rồi.

Tính năng:

• Đây là bộ phận thay thế trực tiếp cho giá đỡ cuộn nhựa gốc của Centauri Carbon
• Việc lắp ráp rất đơn giản
• Vòng bi (bearings) có thể in ngay trong lúc in sản phẩm (print-in-place)
• Không cần hỗ trợ (supports)

Hướng dẫn:

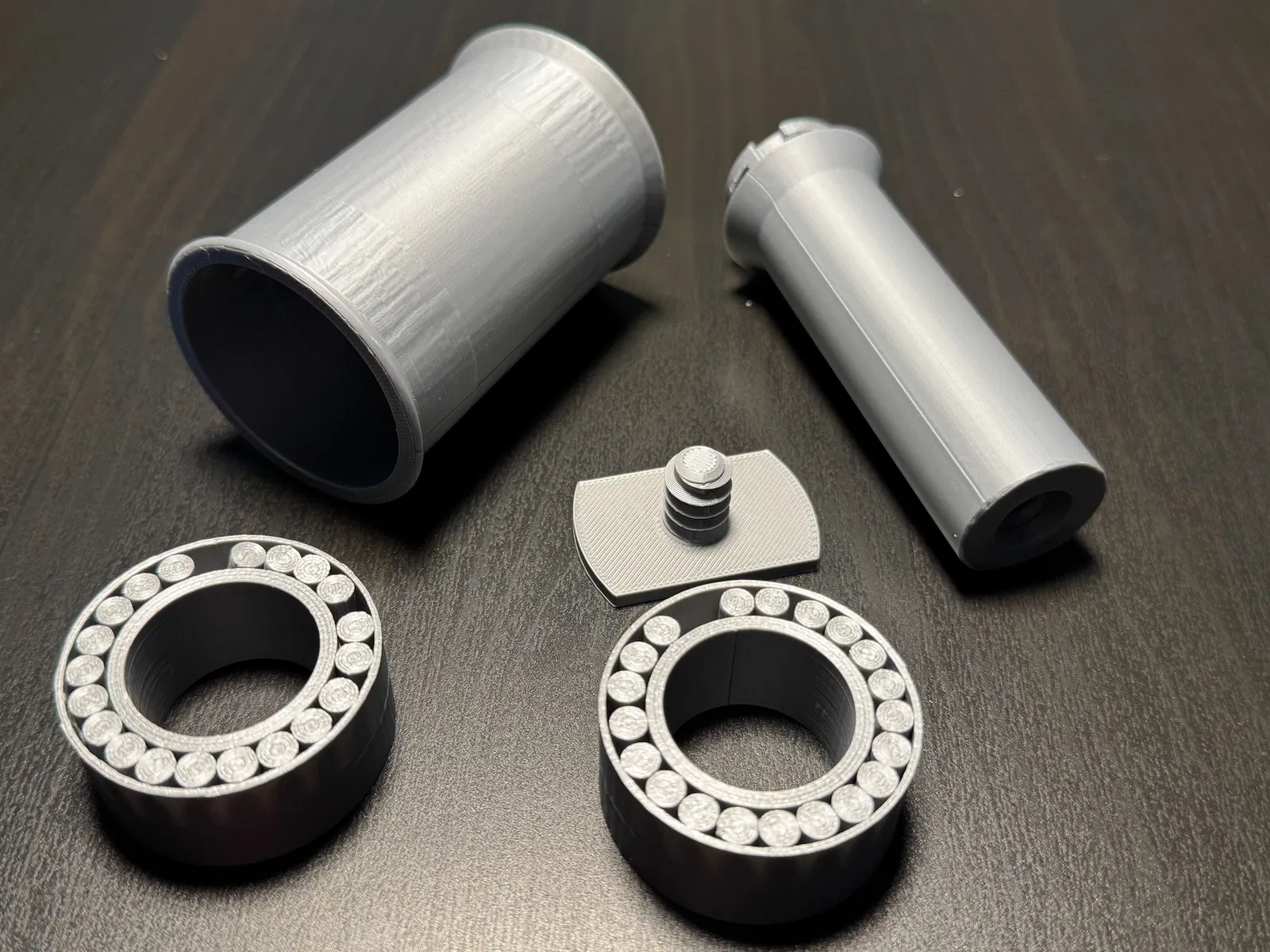

1. In tất cả các chi tiết.
2. Tháo giá đỡ cuộn nhựa gốc ra khỏi máy Centauri Carbon.
3. Loại bỏ hai miếng support nhỏ trên phần trục giá đỡ mà sẽ cắm vào tấm hông của máy Centauri Carbon.

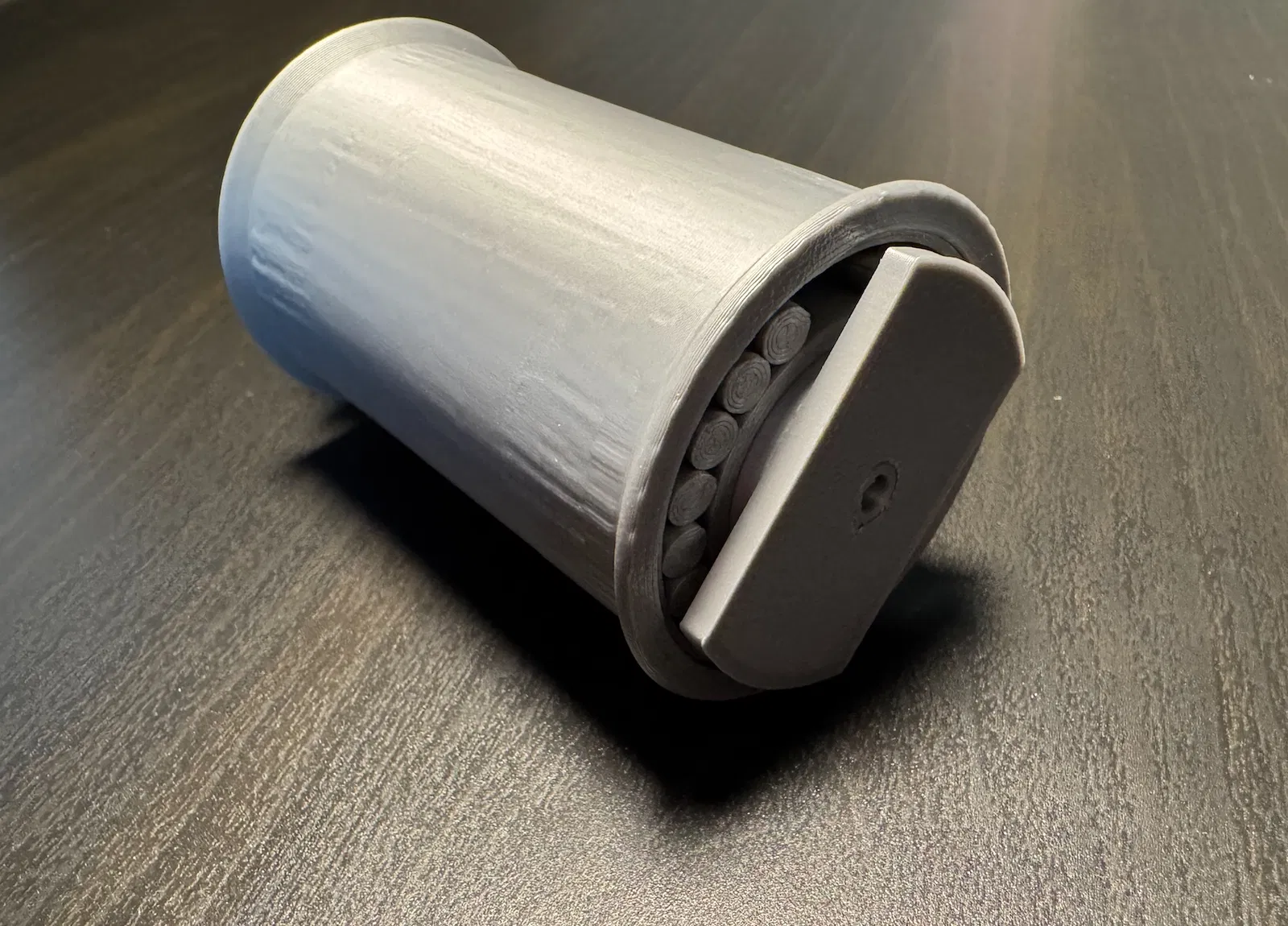

4. Lắp vòng bi vào ống bọc của giá đỡ.

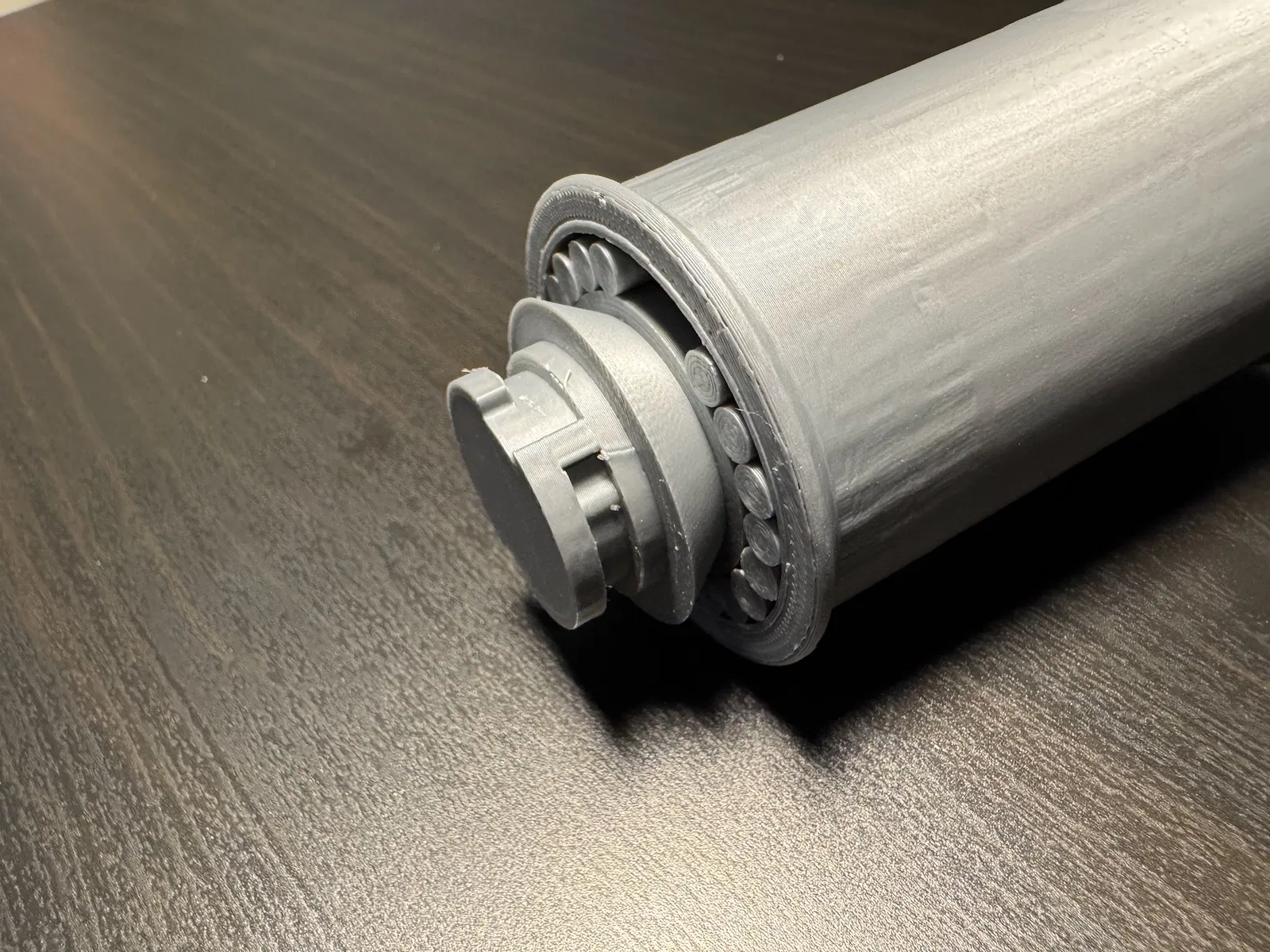

5. Luồn vòng bi và ống bọc vào trục giá đỡ.
6. Vặn nắp chặn vào trục. Lưu ý là ren này ngược, nên hãy xoay ngược chiều kim đồng hồ (ngược với ren bình thường) để siết chặt.

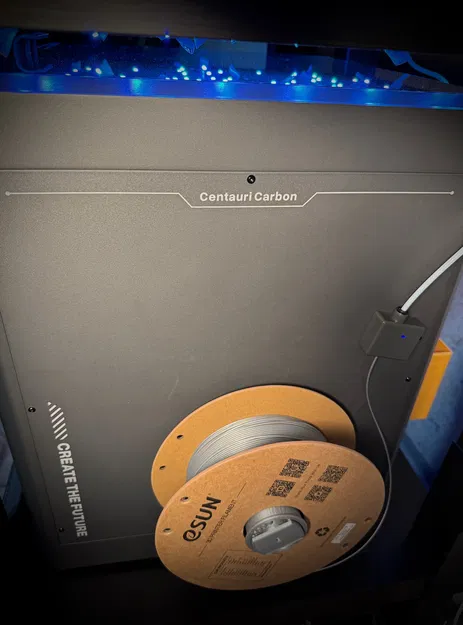

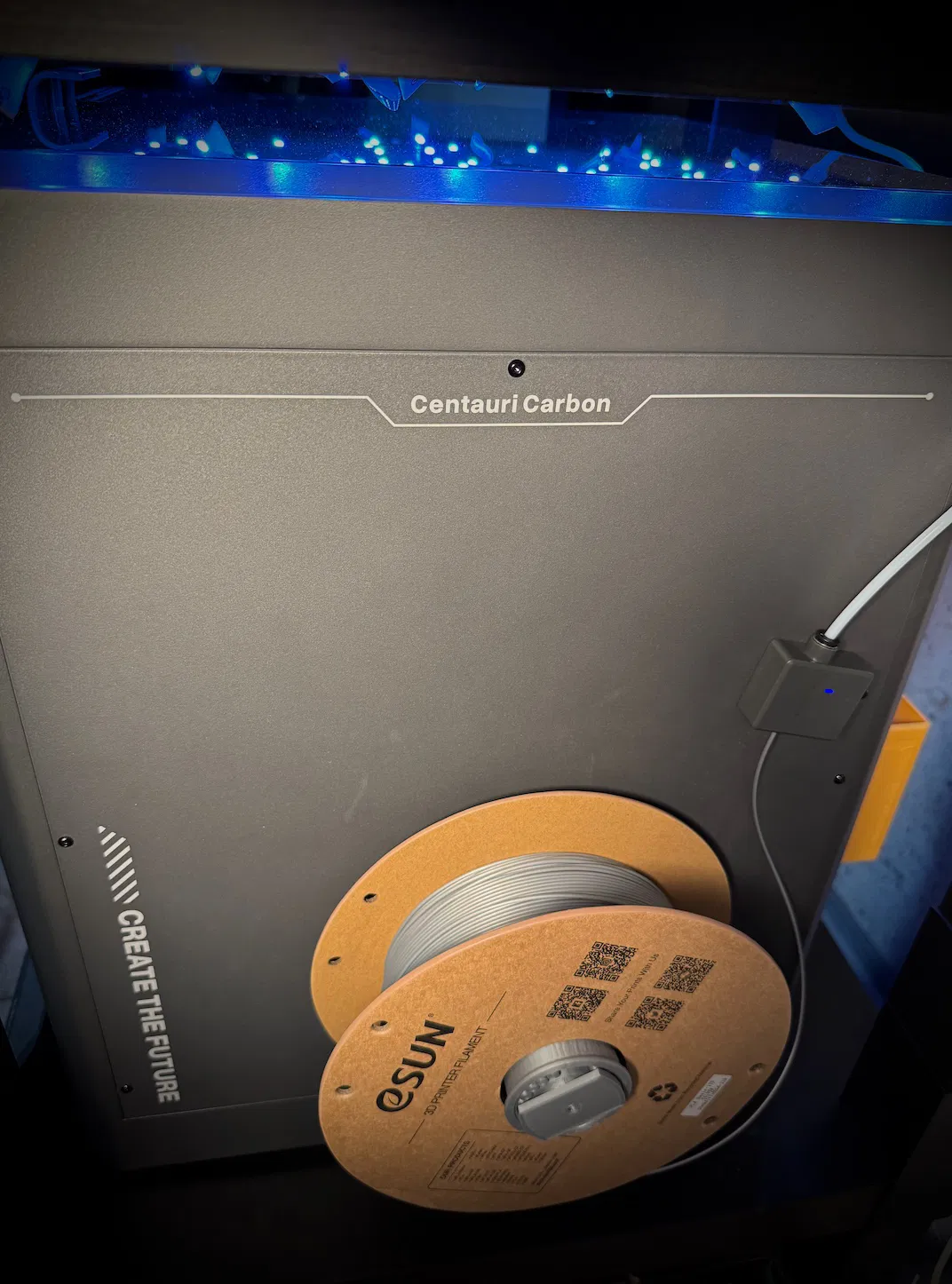

7. Lắp giá đỡ đã hoàn thiện vào máy Centauri Carbon bằng cách xoay ngược chiều kim đồng hồ để cố định.

• Đã bao gồm file 3MF cho phần mềm Elegoo slicer. Chế độ in từng vật thể (Print by object) đã được bật và một số chi tiết có cài đặt khác với mặc định.

• Thông số in khuyến nghị là độ cao lớp in 0.16mm, 3 lớp tường (walls), và độ đặc 25% (infill). Riêng phần nắp ren mình khuyên nên để độ đặc 100%.
