Đồng hồ treo tường và để bàn im lặng (Silent Wall and Desk Clock)

Đồng hồ im lặng (Silent Clock)

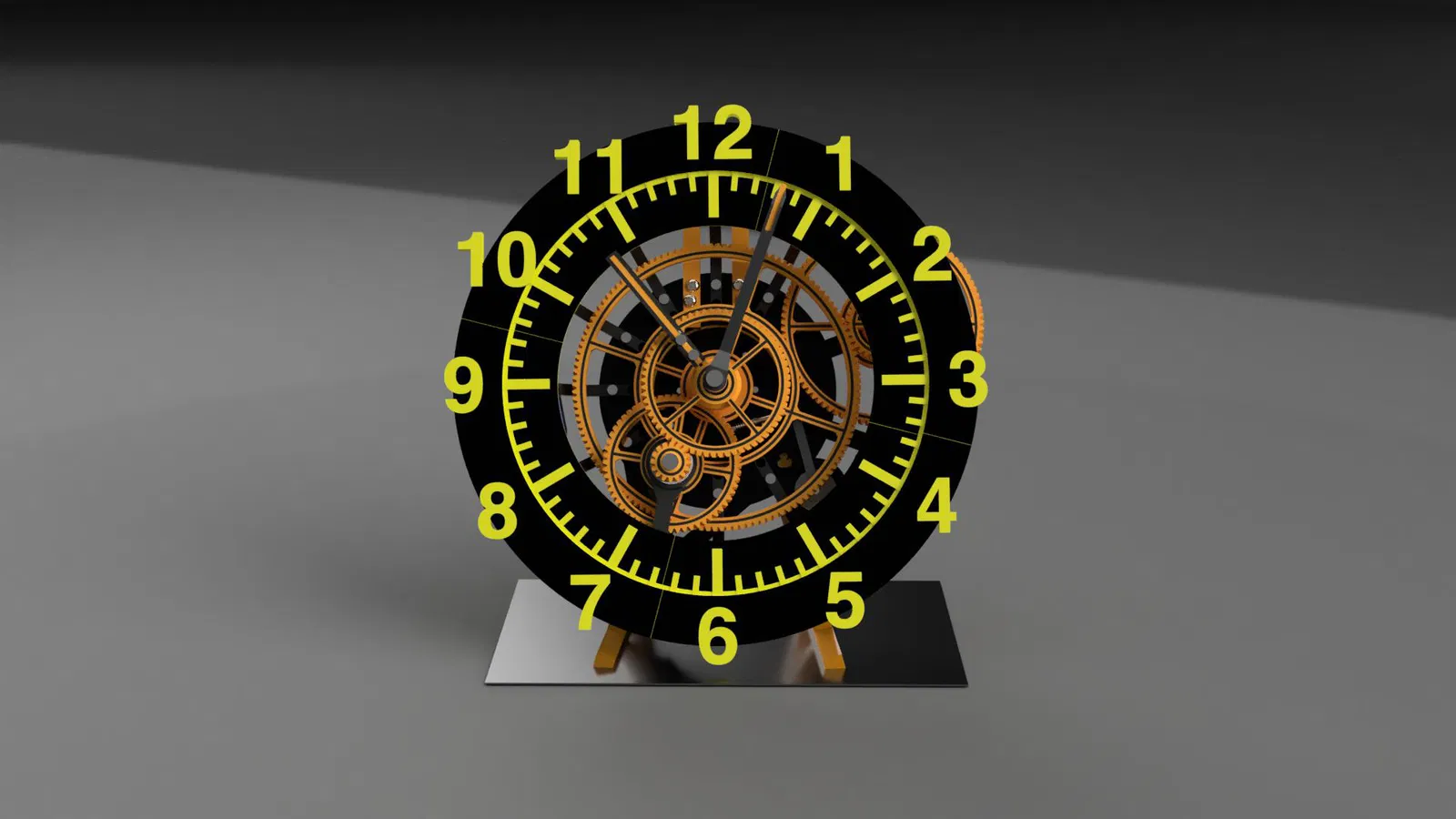

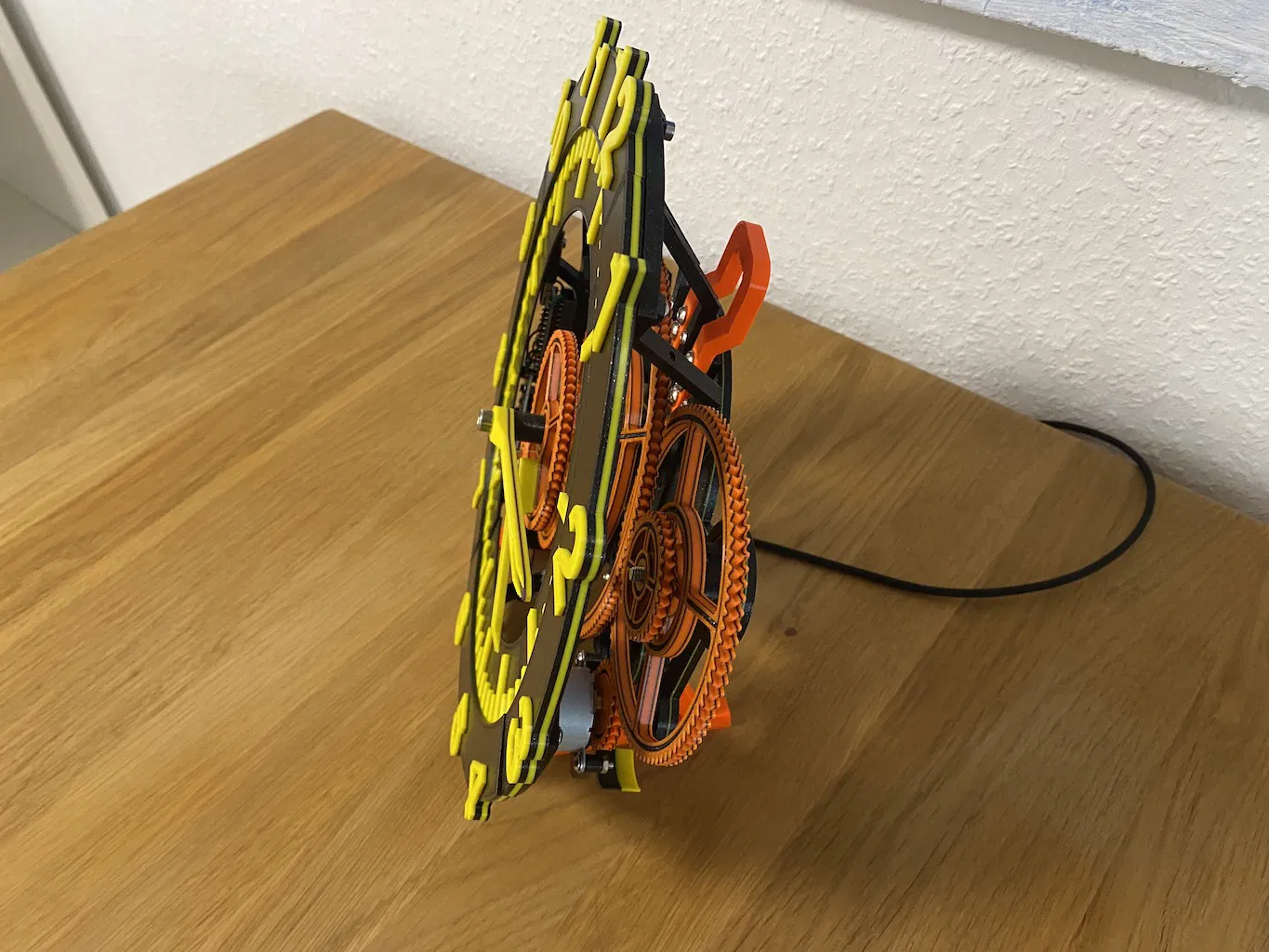

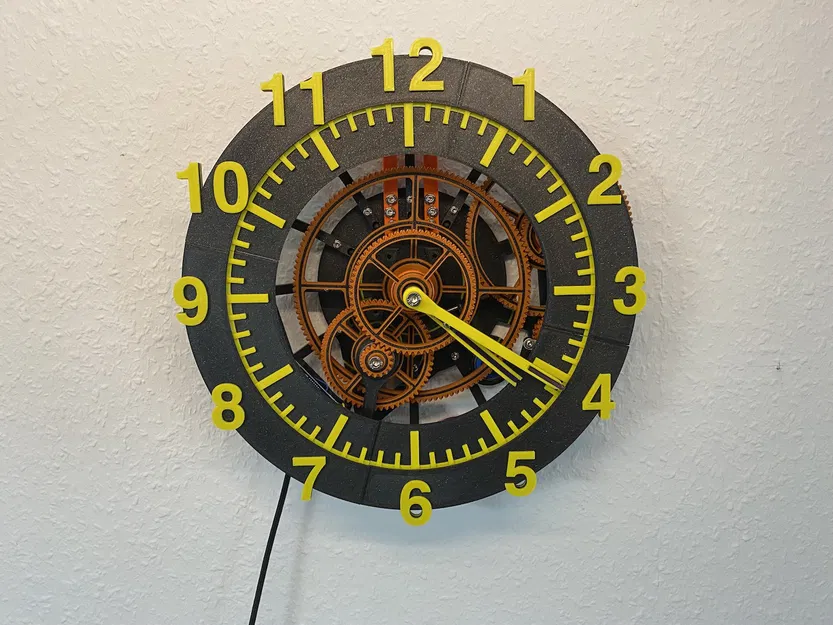

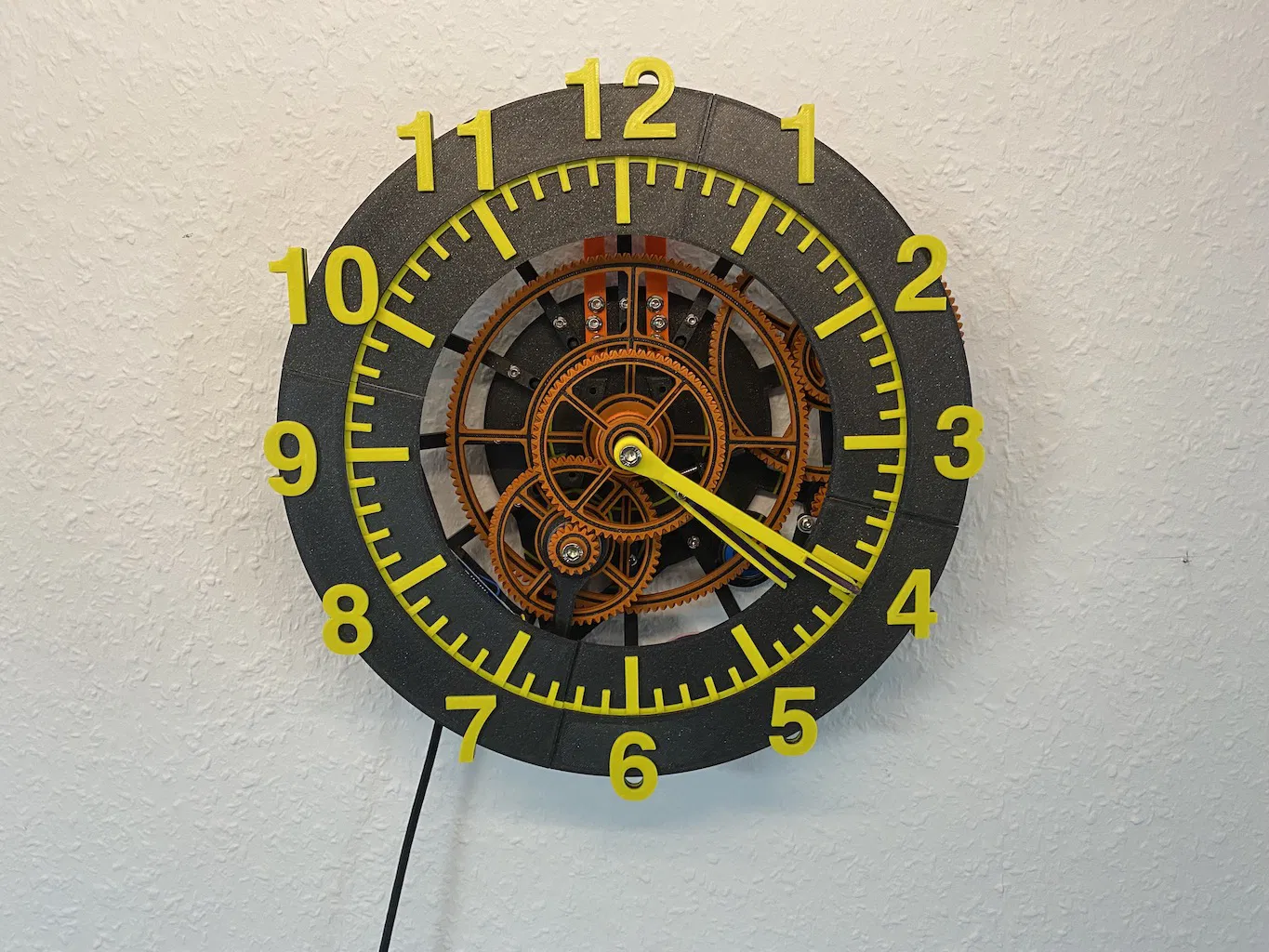

Đây là mẫu đồng hồ không gây tiếng ồn, có thể treo tường hoặc đặt trên mặt phẳng. Thiết kế này được tối ưu ngay từ đầu để dễ dàng in ấn, bạn sẽ không gặp vấn đề gì - chỉ có duy nhất một chi tiết cần hỗ trợ (phần treo tường). Diện tích in tối thiểu cần thiết là 180 mm x 180 mm (mình đã dùng máy Prusa mini để làm giới hạn).

Chiếc đồng hồ này sử dụng các linh kiện phổ thông có sẵn trên mạng như motor bước 5V, Arduino Nano, module RTC và vòng bi. Một linh kiện chuyên dụng hơn là silent step stick (driver điều khiển motor siêu êm). Tuy nhiên, bạn có thể thử các loại driver thông dụng cho máy in 3D nếu thấy chúng đủ êm. Nhưng hãy đảm bảo driver của bạn hỗ trợ chạy motor 5V (nhiều loại giá rẻ chỉ hỗ trợ motor từ 8V trở lên).

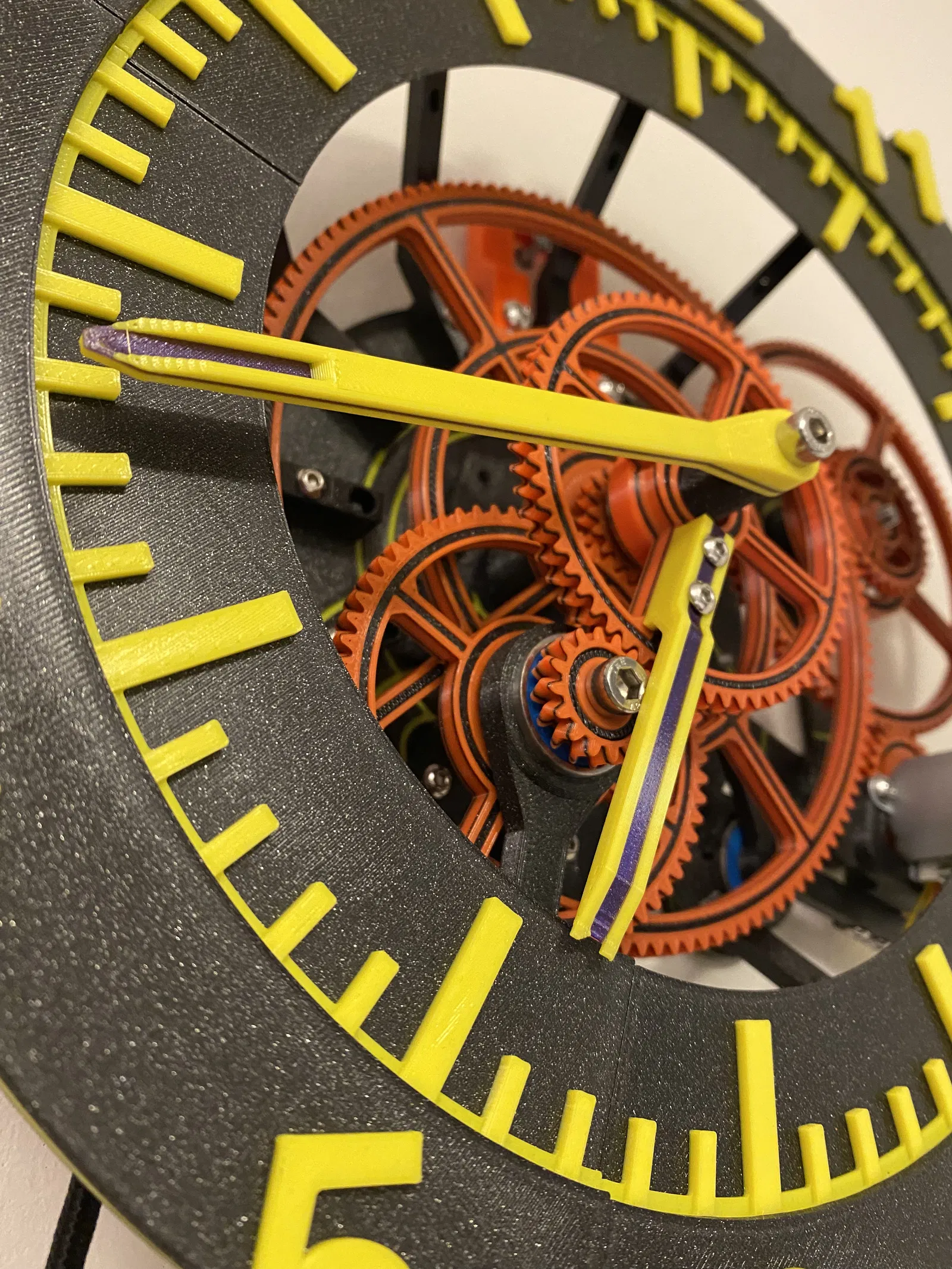

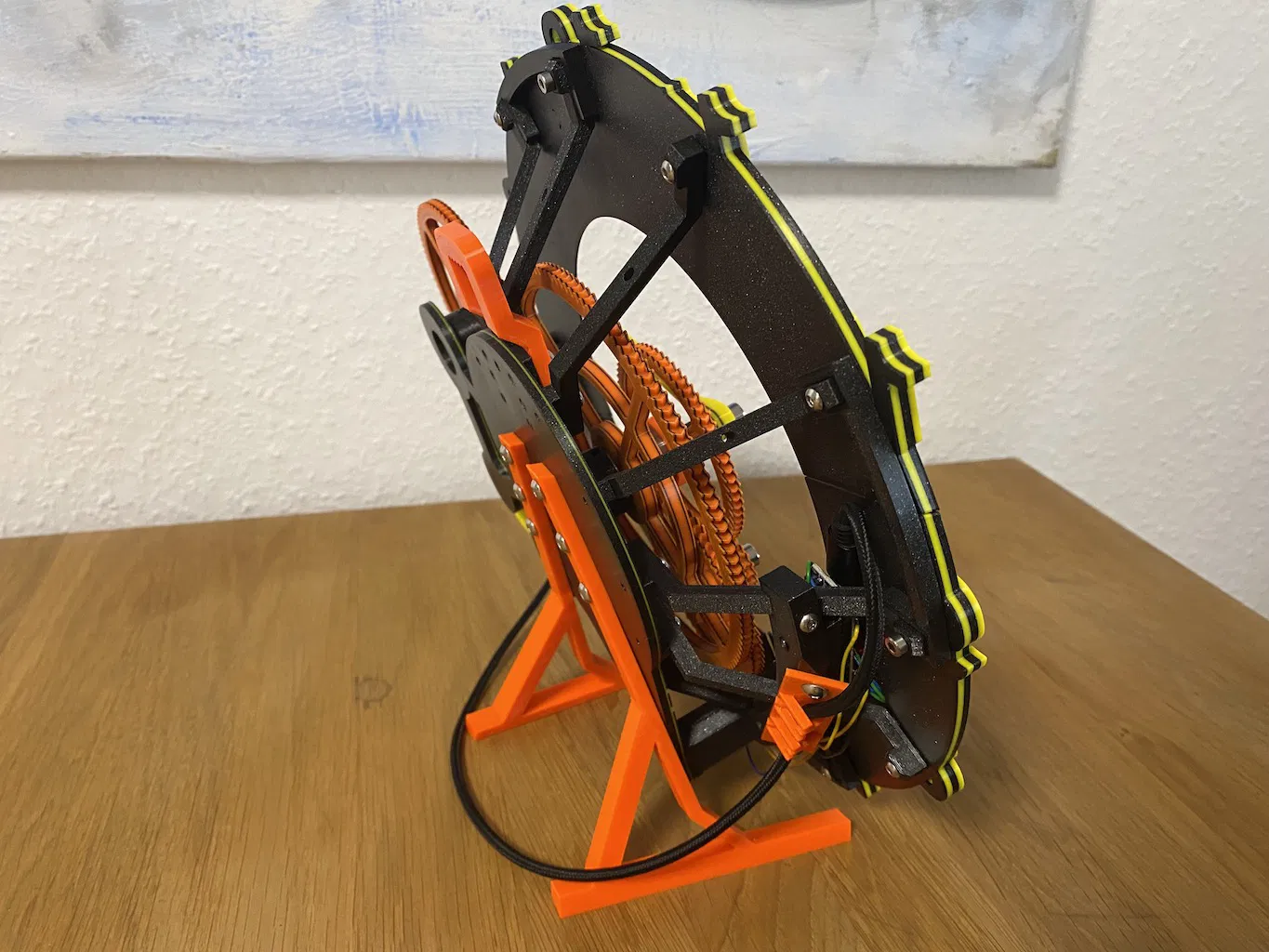

Nhiều chi tiết được thiết kế để in hai màu bằng lệnh M600 (thay sợi nhựa giữa chừng) nhờ vào các đường nét bậc thang (chủ yếu là bánh răng và mặt đồng hồ). Về vật liệu, bạn có thể in tất cả bằng PLA. Riêng mình thì in phần treo tường (M25), kẹp cáp (M28) và chân đế (M26, M27) bằng PETG. Các chi tiết còn lại mình in bằng nhựa PLA màu Galaxy Black và Pineapple Yellow.

Mình không phải là nghệ sĩ, mình đã cố gắng hết sức để tạo ra thứ gì đó đơn giản nhưng trông gọn gàng. Nếu bạn muốn tự thiết kế mặt đồng hồ riêng, mình có thể gửi bản vẽ với các điểm gắn lắp cần thiết.

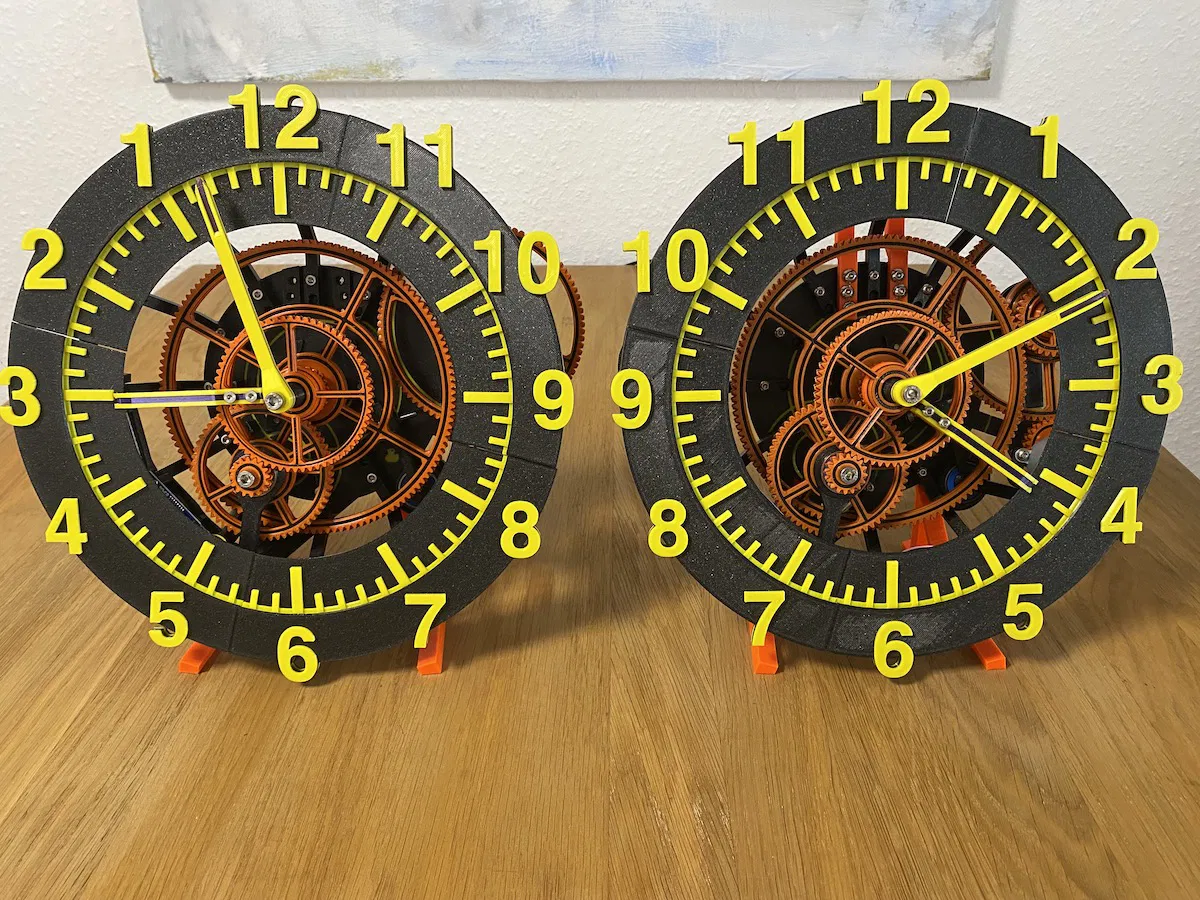

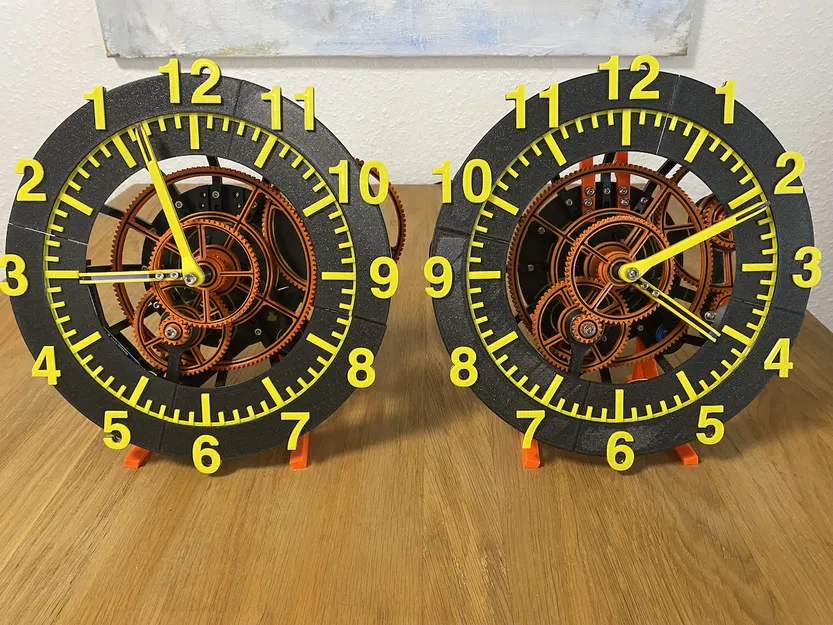

Dành cho hai ba người trên thế giới giống mình, thích kiểu đồng hồ chạy ngược chiều kim đồng hồ, trong thư mục tệp tin đã có sẵn biến thể mặt đồng hồ tương ứng. Để quay ngược, bạn chỉ cần sửa một dòng duy nhất trong mã nguồn.

Cách chỉnh giờ: gạt lò xo của bánh răng motor để nhả khớp, sau đó xoay tay cầm thủ công. Chip RTC chỉ được dùng để tạo xung nhịp 1Hz cực kỳ chính xác.

Danh sách linh kiện

Tất cả linh kiện đều có mã định danh. Linh kiện cần mua có tiền tố "B", linh kiện cần in có tiền tố "M". Các loại ốc vít không được tối ưu lắm, mình chỉ dùng những gì có sẵn tại thời điểm đó. Đôi khi bạn có thể dùng ốc ngắn hơn hoặc dài hơn một chút.

Linh kiện cần mua

(Danh sách đầy đủ các loại ốc vít xem trong tài liệu đi kèm)

Lưu ý lắp ráp

Lưu ý 1: Chỉnh sửa motor bước Để đồng hồ êm nhất có thể, motor bước 28BYJ-48 ULN2003 (loại unipolar) cần được sửa thành bipolar. Hãy xem hướng dẫn tại: https://ardufocus.com/howto/28byj-48-bipolar-hw-mod/

Lưu ý 2: Đấu nối dây Kết nối theo sơ đồ:

(Xem thêm hướng dẫn chi tiết về cách hàn và nạp code tại link Github của tác giả)

Ghi chú

Cảm ơn Nico Schlueter với plugin "Helical Gears Plus" cho Fusion 360 để tạo bánh răng. Bạn có thể tìm thấy mã nguồn tại: https://github.com/mariuste/SilentWallandDeskClock
