Hộp bảo vệ máy hàn điểm JQ-DHJ02B

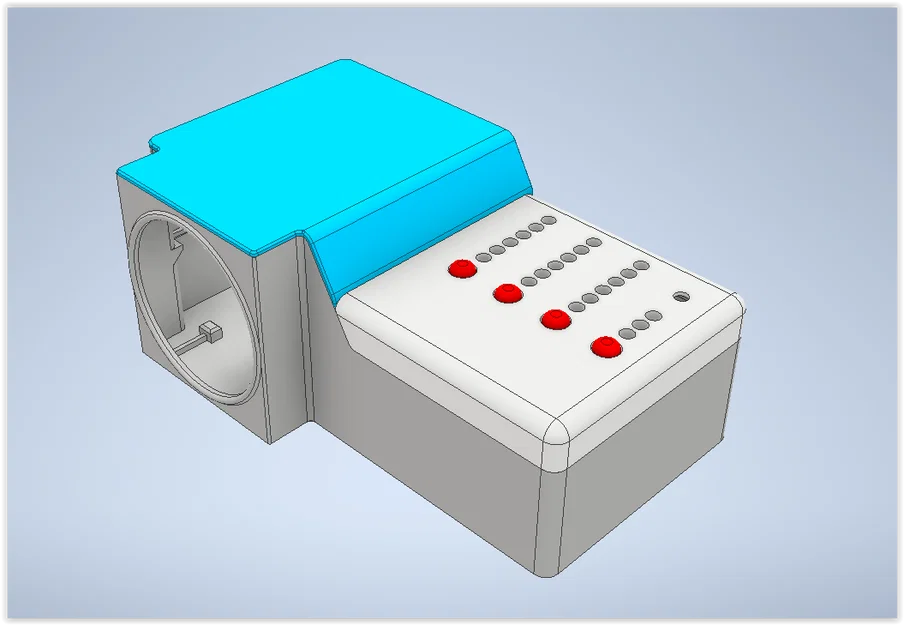

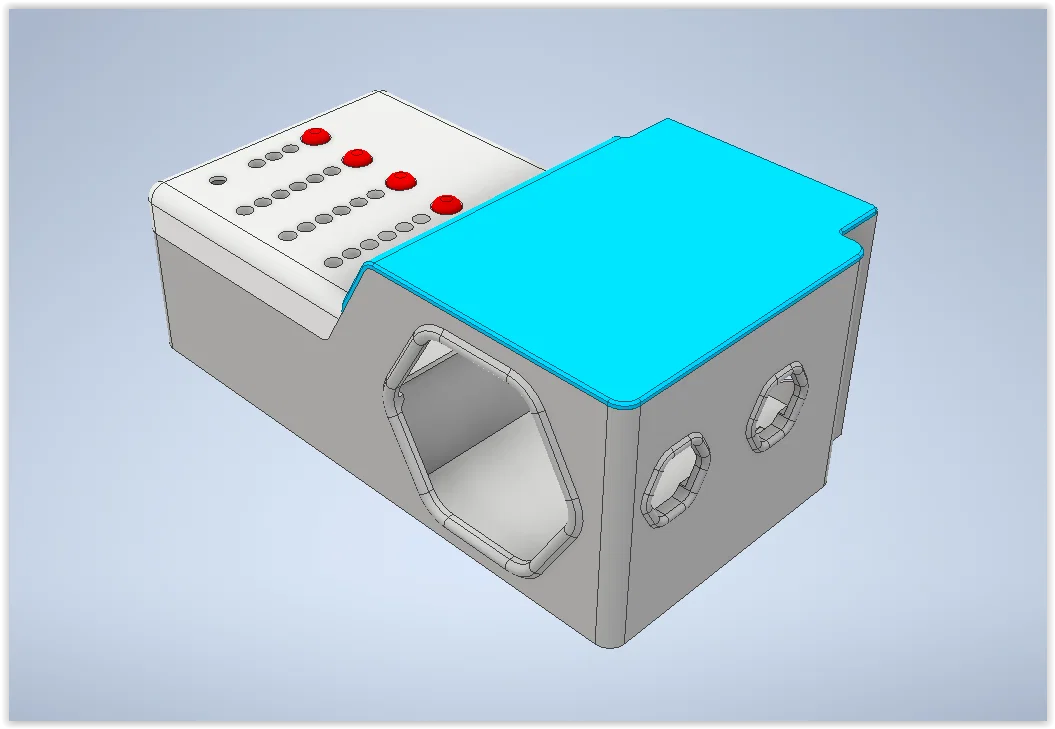

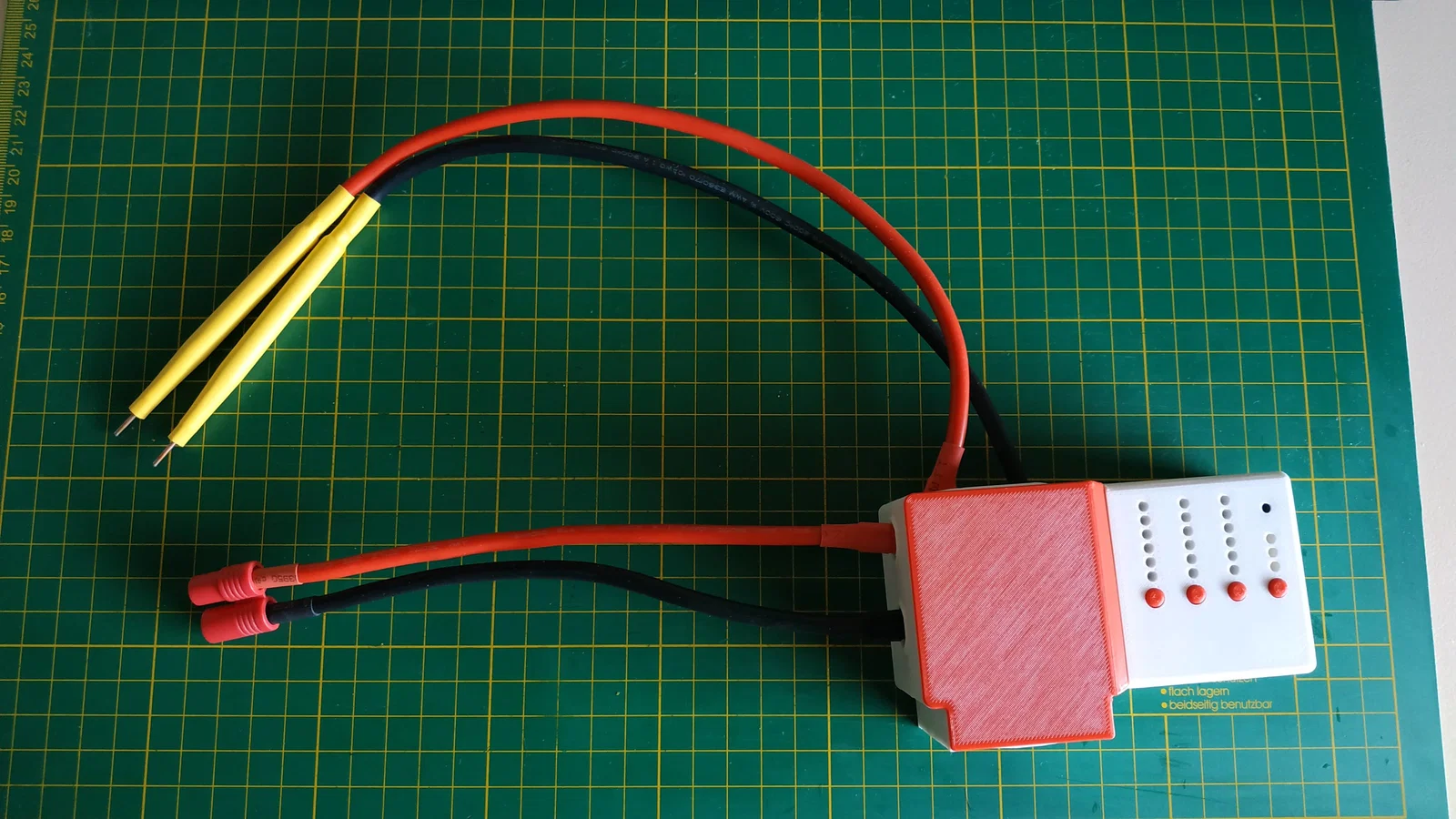

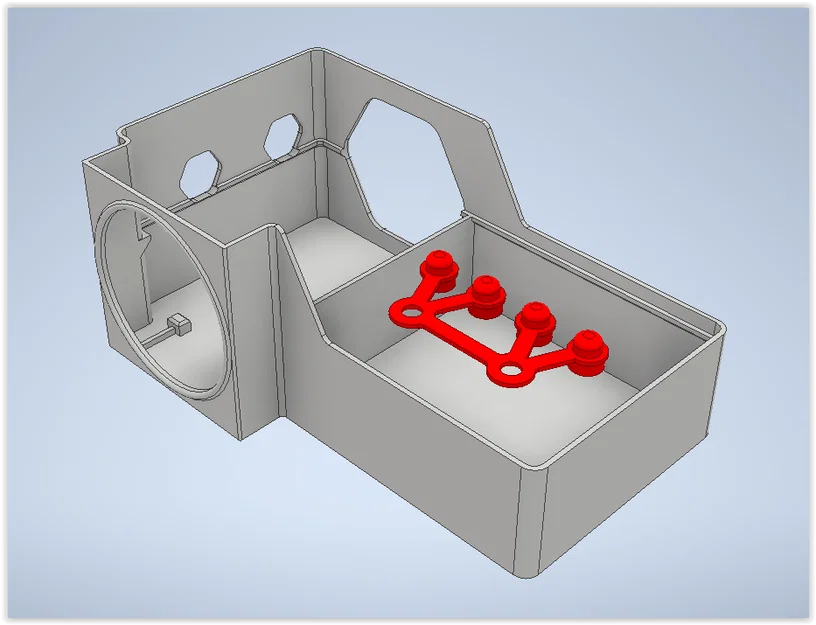

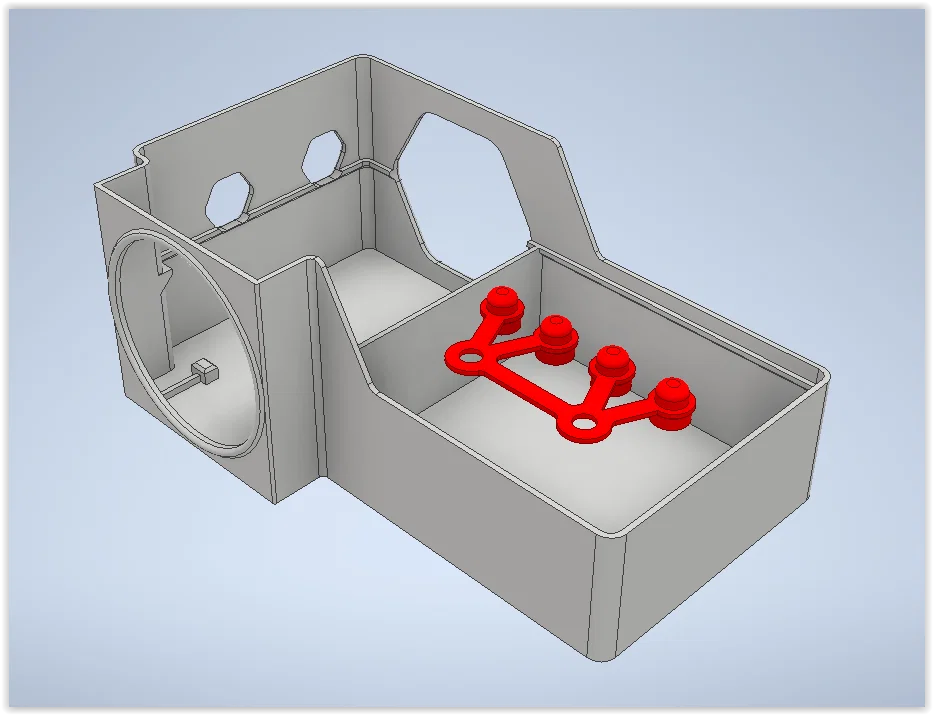

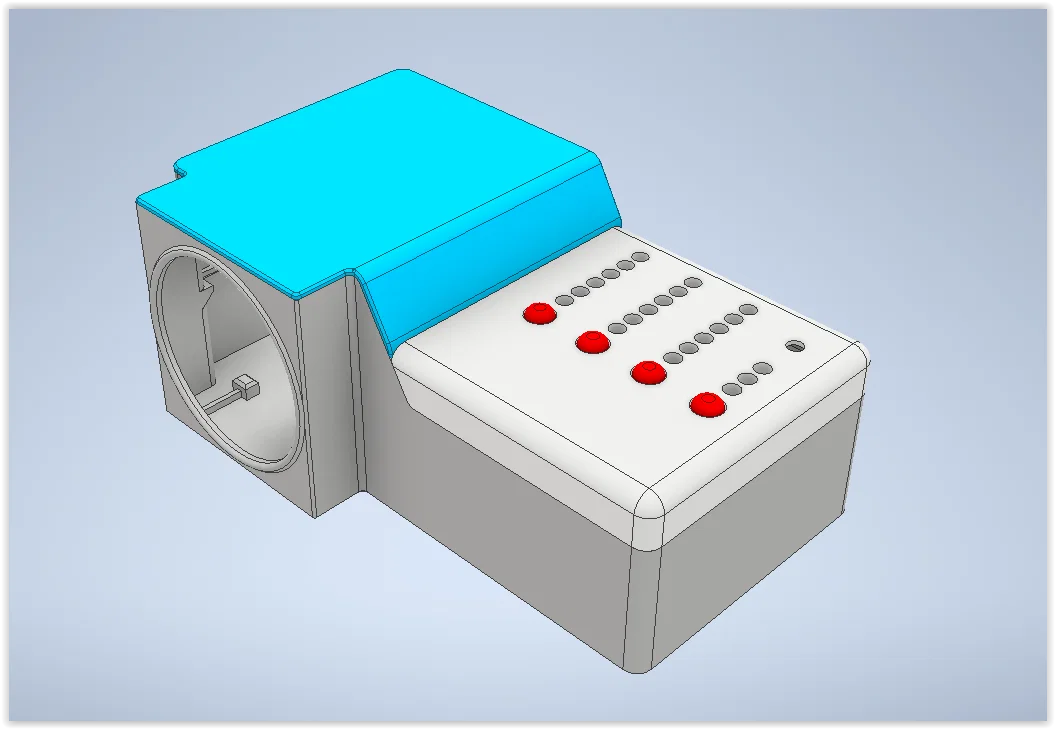

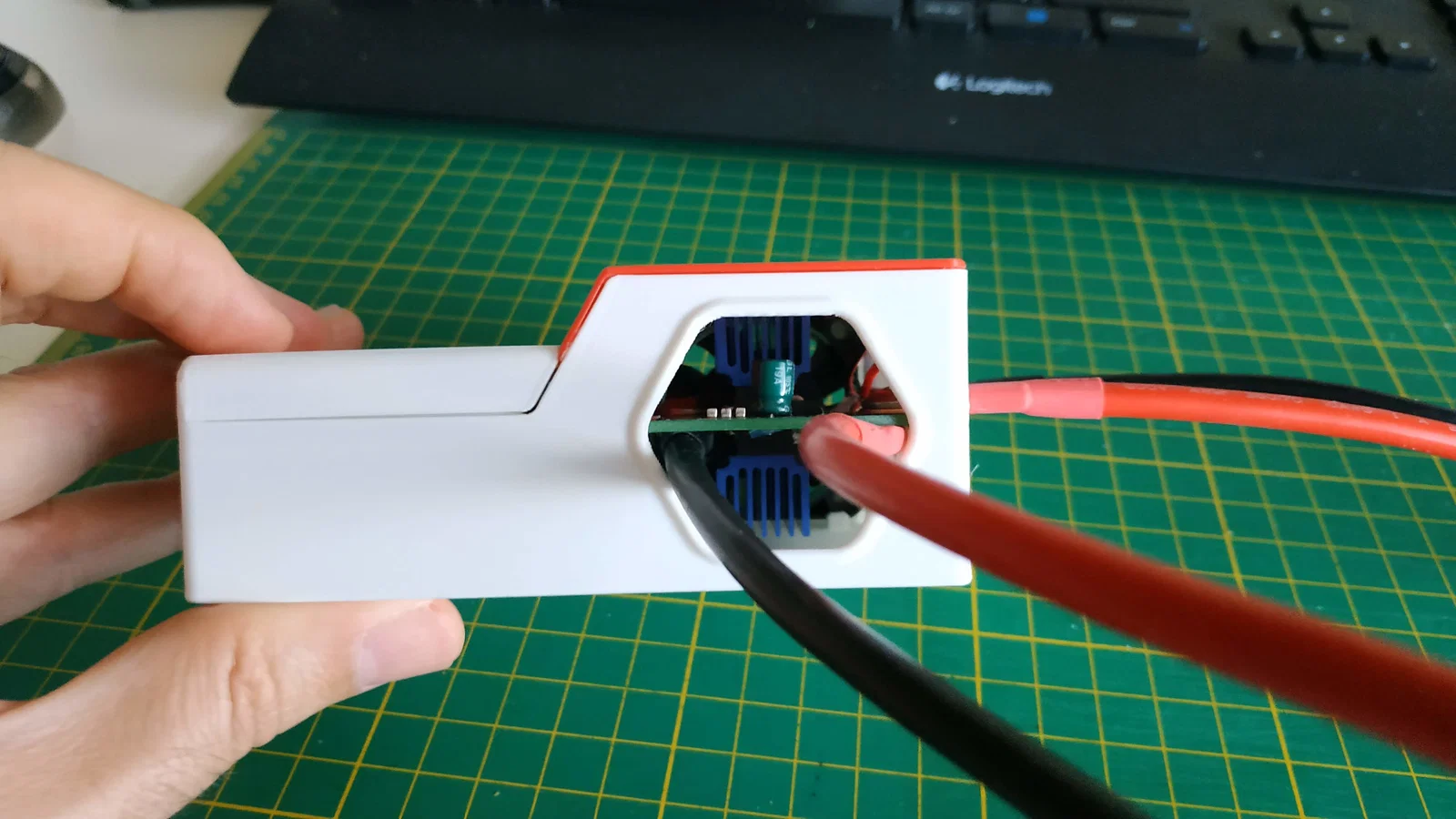

Mình đã thiết kế cái hộp đơn giản này để bảo vệ bảng mạch PCB trần của máy hàn điểm "DIY", giúp tránh tình trạng chập mạch khi sử dụng, đồng thời bổ sung quạt tản nhiệt cưỡng bức cho các mos-fet trên mạch.

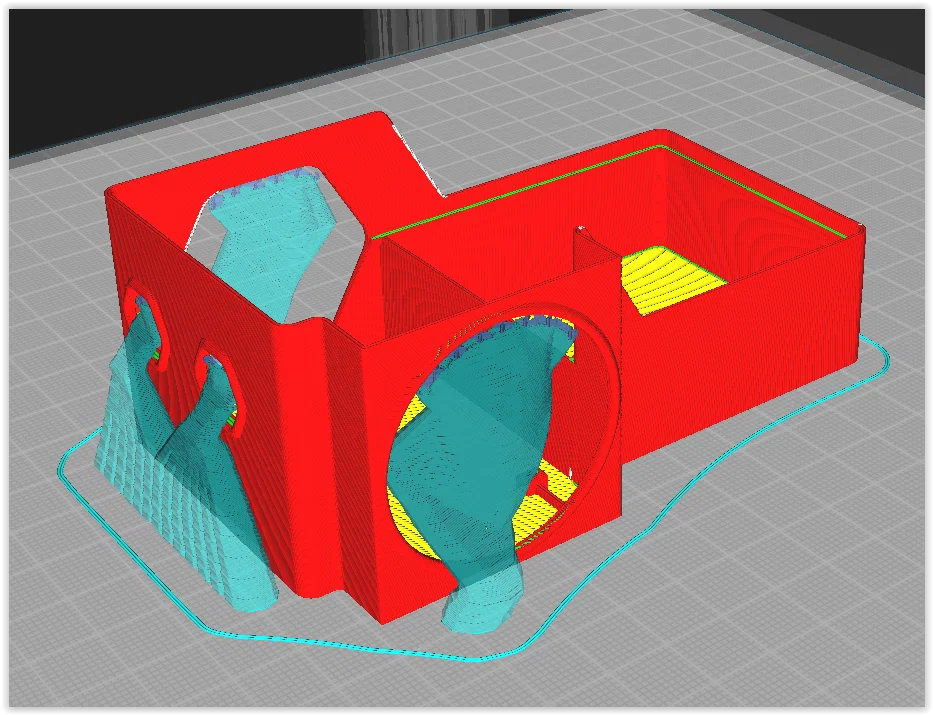

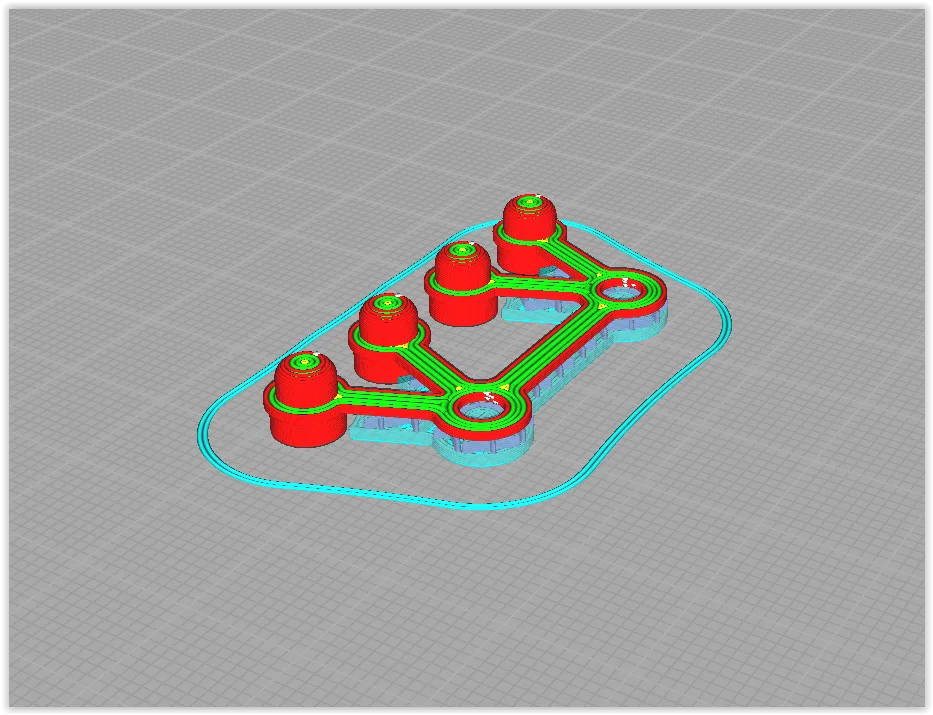

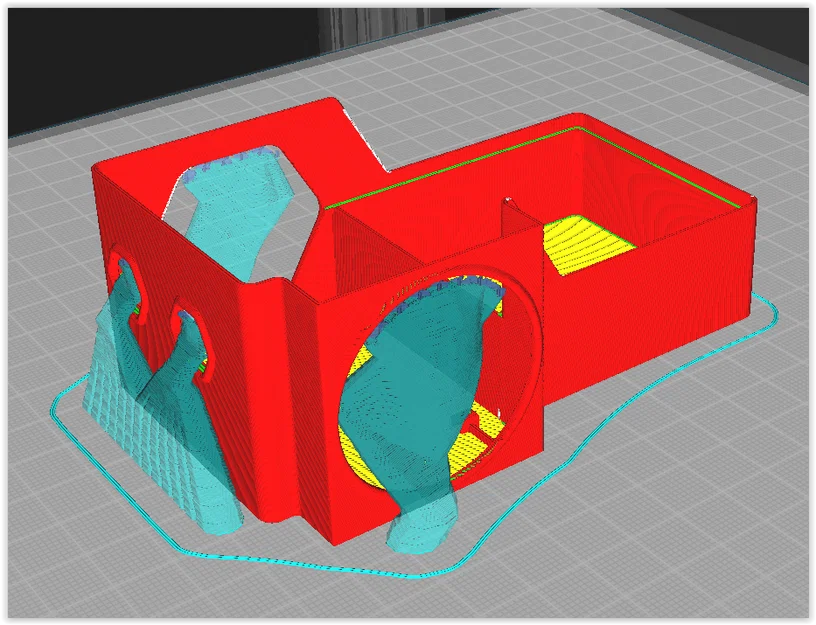

Có 4 file STL riêng biệt, trong đó có 2 file cần dùng thêm support. Mình đã đính kèm ảnh chụp màn hình hướng dẫn cho các bạn.

Ngoài ra, mình cũng cung cấp file STEP để mọi người có thể tùy chỉnh thêm nếu muốn.

Link (không tiếp thị) đến máy hàn điểm JQ-DHJ02B mà mình dùng: https://a.aliexpress.com/_uWDuxh

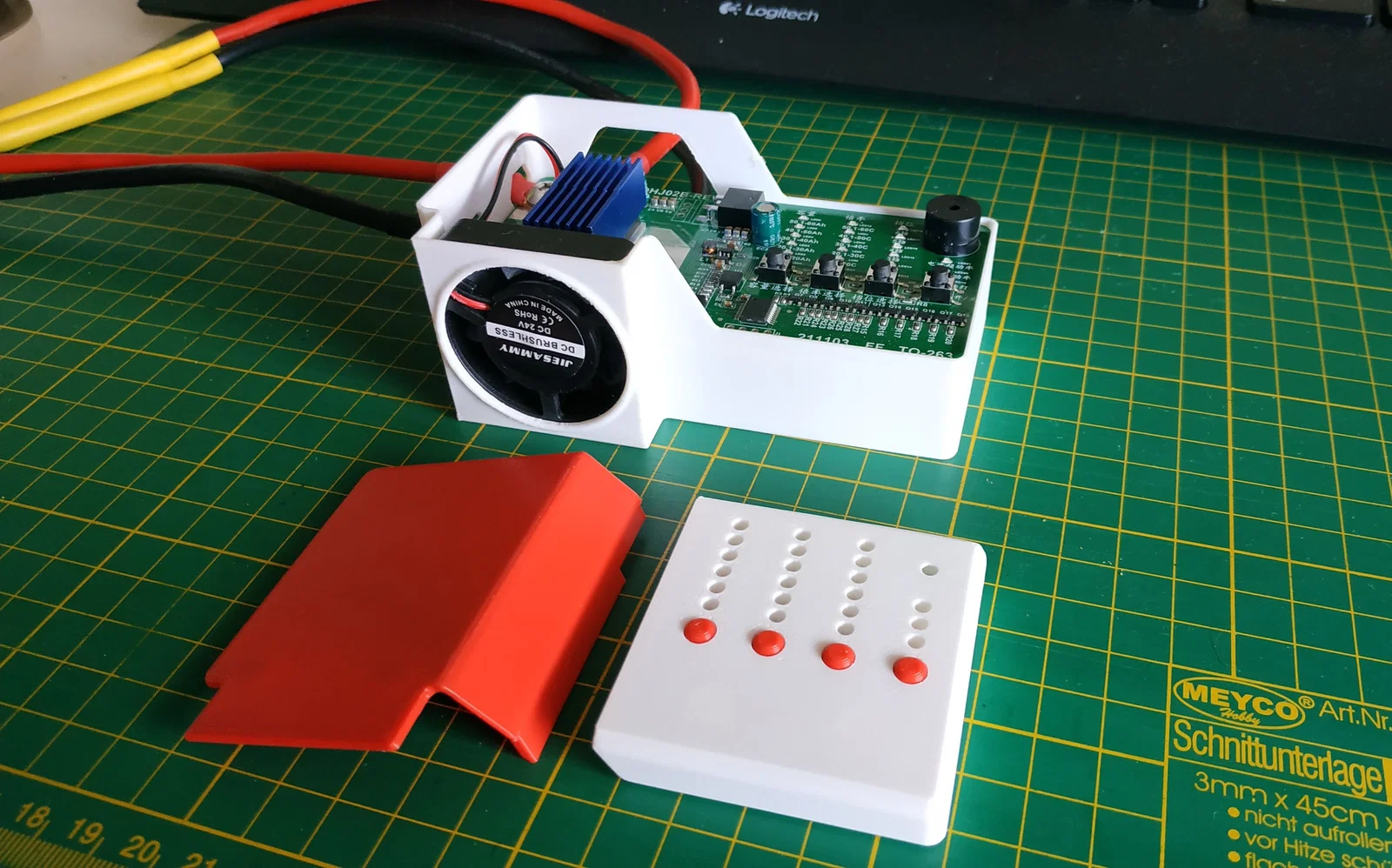

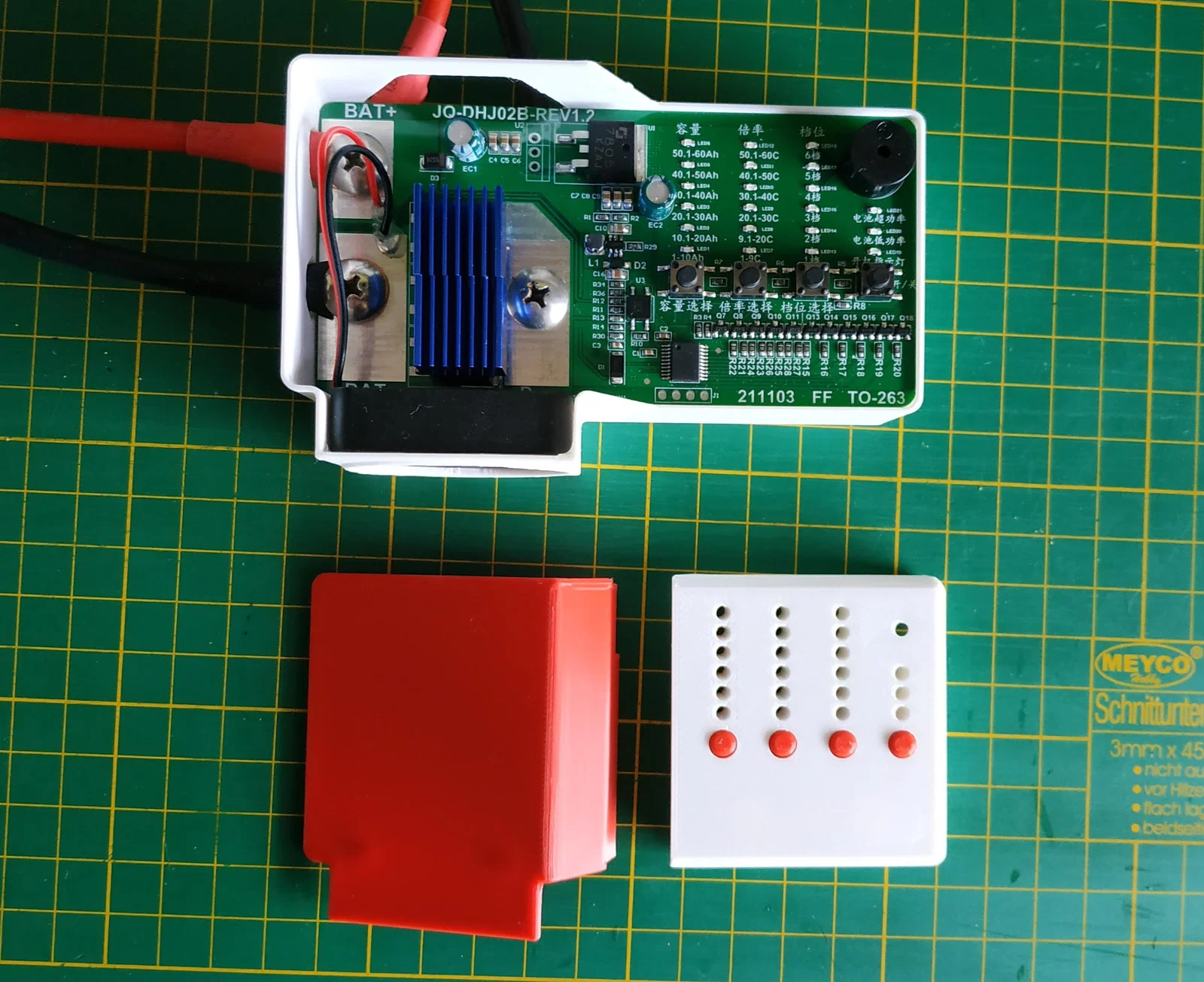

Bạn sẽ cần 4 miếng tản nhiệt nhôm nhỏ loại dùng cho driver động cơ bước của máy in 3D. Hãy gắn chúng vào các mos-fet ở cả mặt trên và mặt dưới của bảng mạch.

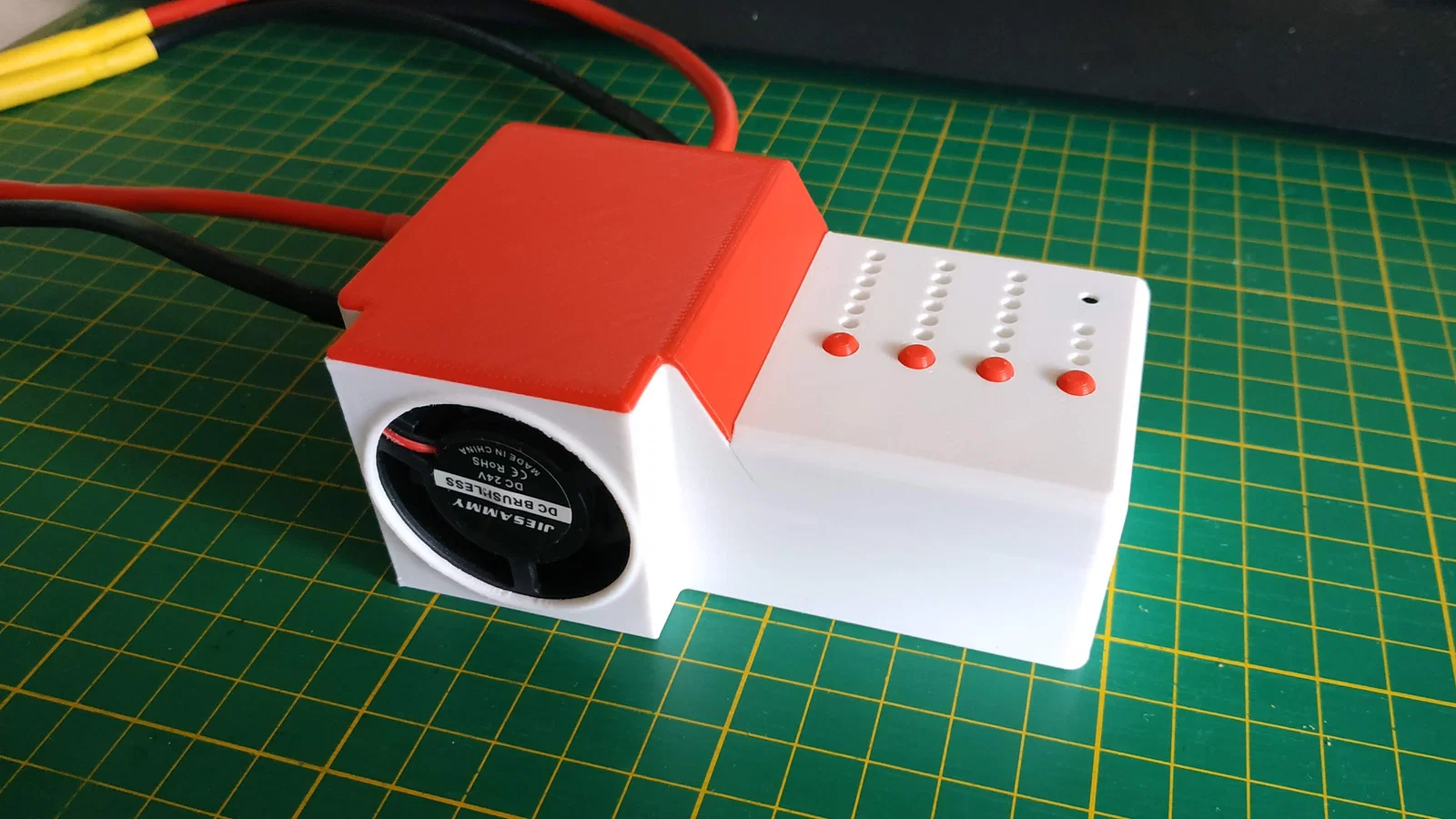

Bạn cũng cần thêm một chiếc quạt 24V kích thước 40x40x10mm và hàn dây trực tiếp vào đầu vào nguồn điện.

Việc quạt chạy liên tục ở điện áp thấp hơn định mức giúp máy vận hành khá êm ái mà vẫn đảm bảo luồng gió đủ mát để làm mát các mos-fet chuyển mạch dòng cao.

Hy vọng bản độ này sẽ giúp chiếc máy hàn điểm của mình bền hơn.
