Giá Treo Laptop Lenovo Legion 7i Pro Gen 8 Gắn Dưới Mặt Bàn

Đây là mẫu thiết kế đầu tiên mà mình đăng tải. Mình có kèm theo nhiều định dạng file khác nhau vì không rõ loại nào sẽ hữu ích nhất cho mọi người. Mẫu này cần in làm hai bản, một bản phải được lật ngược (mirror) để lắp cho bên còn lại.

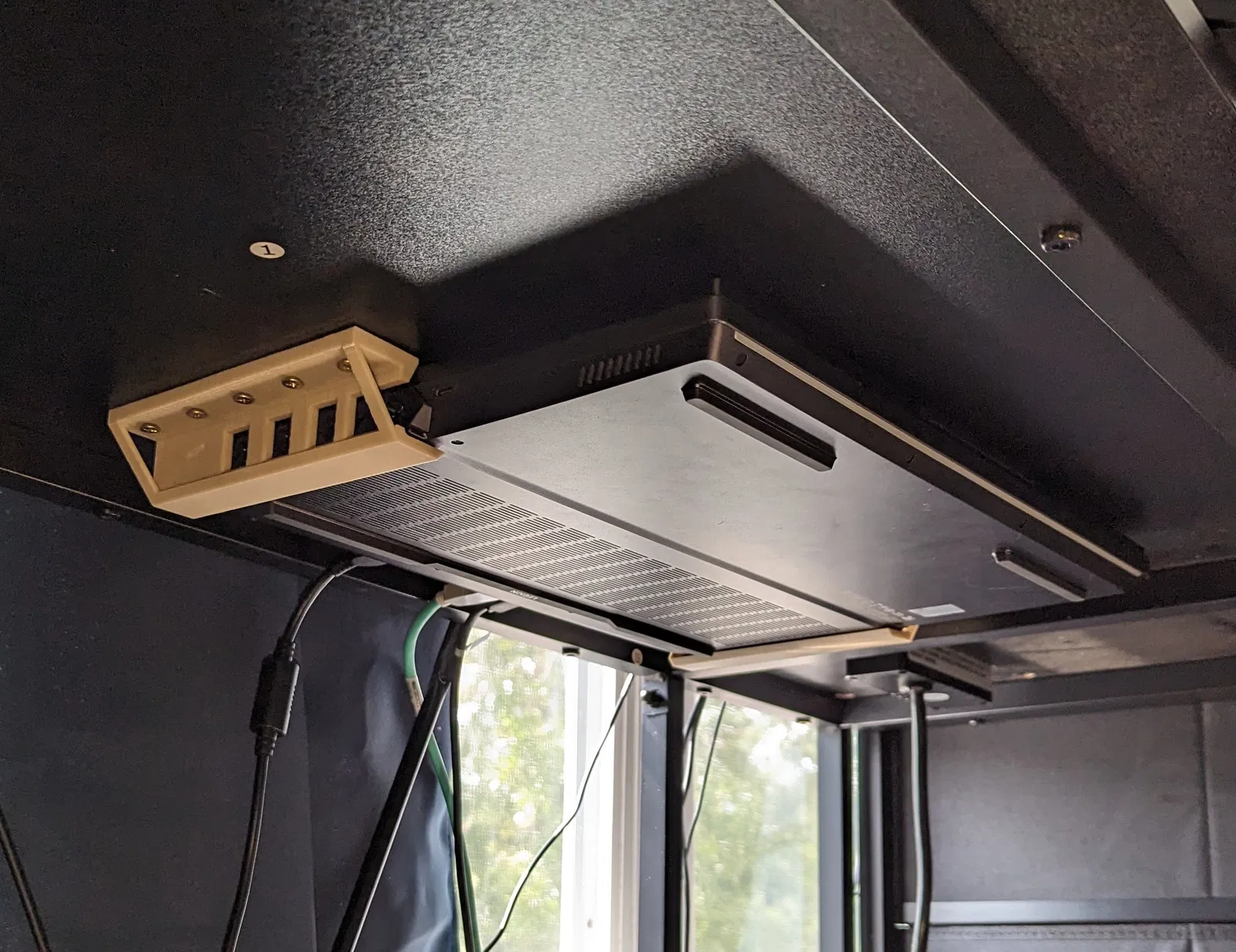

Mình muốn gắn laptop cố định dưới mặt bàn nhưng không tìm được mẫu nào ưng ý hay phù hợp với dòng máy của mình. Giá treo này ôm sát máy, tiếp xúc từ phần nặng nhất cho đến qua trọng tâm của laptop. Cả hai bên cần được bắt vít lên mặt bàn thật chính xác để đảm bảo độ khít, không quá chặt.

Cập nhật ngày 26/03/2025 - sau gần một năm sử dụng, nhiệt tỏa ra từ laptop đã làm giá treo bị cong nhẹ xuống dưới khi in bằng nhựa PLA+. Dù không gây ra vấn đề gì nghiêm trọng nhưng mình muốn cải thiện điểm này trong phiên bản cập nhật tới.

Hướng dẫn in

In theo chiều đứng với phần lưng của giá đặt trên bàn in. Mình sử dụng organic supports trong Prusa, chỉ chạm nhẹ vào mặt dưới của các lỗ thoáng khí. Mình từng thử in nằm trên mặt phẳng nghiêng dài mà không cần support nhưng trọng lượng máy làm nó bị võng.

Sử dụng infill 40% và 5 tường (walls), kiểu rectilinear, tổng thời gian in cả hai chiếc là 8 tiếng trên máy SV06+ với Klipper.

Lưu ý về cổng kết nối

Giá treo được thiết kế để giữ Legion Pro 7i Gen 8 dưới bàn mà vẫn đảm bảo lưu thông không khí và sử dụng được các cổng USB.

Các cổng USB-A ở cạnh bên vẫn sử dụng được, nhưng có thể phải rút ra/cắm vào khi hơi kéo laptop ra ngoài một chút do vướng thanh đỡ. Các cổng phía sau và cổng USB-C ở cạnh bên thì luôn thông thoáng.

Cải tiến dự kiến

• Thêm điểm liên kết giữa hai mảnh để chống hiện tượng nhựa bị giãn.
• Thiết kế lại để các cổng USB mặt trước dễ thao tác hơn. Hiện tại, các loại dongle dài không cắm vừa, còn dongle ngắn thì cần cắm trước khi đẩy hết laptop vào trong.
