Ham Radio - Cuộn dây Dipole và EFHW với trụ ren M5!

Cái cuộn dây này đa năng hơn một chút so với các phiên bản trước đây.

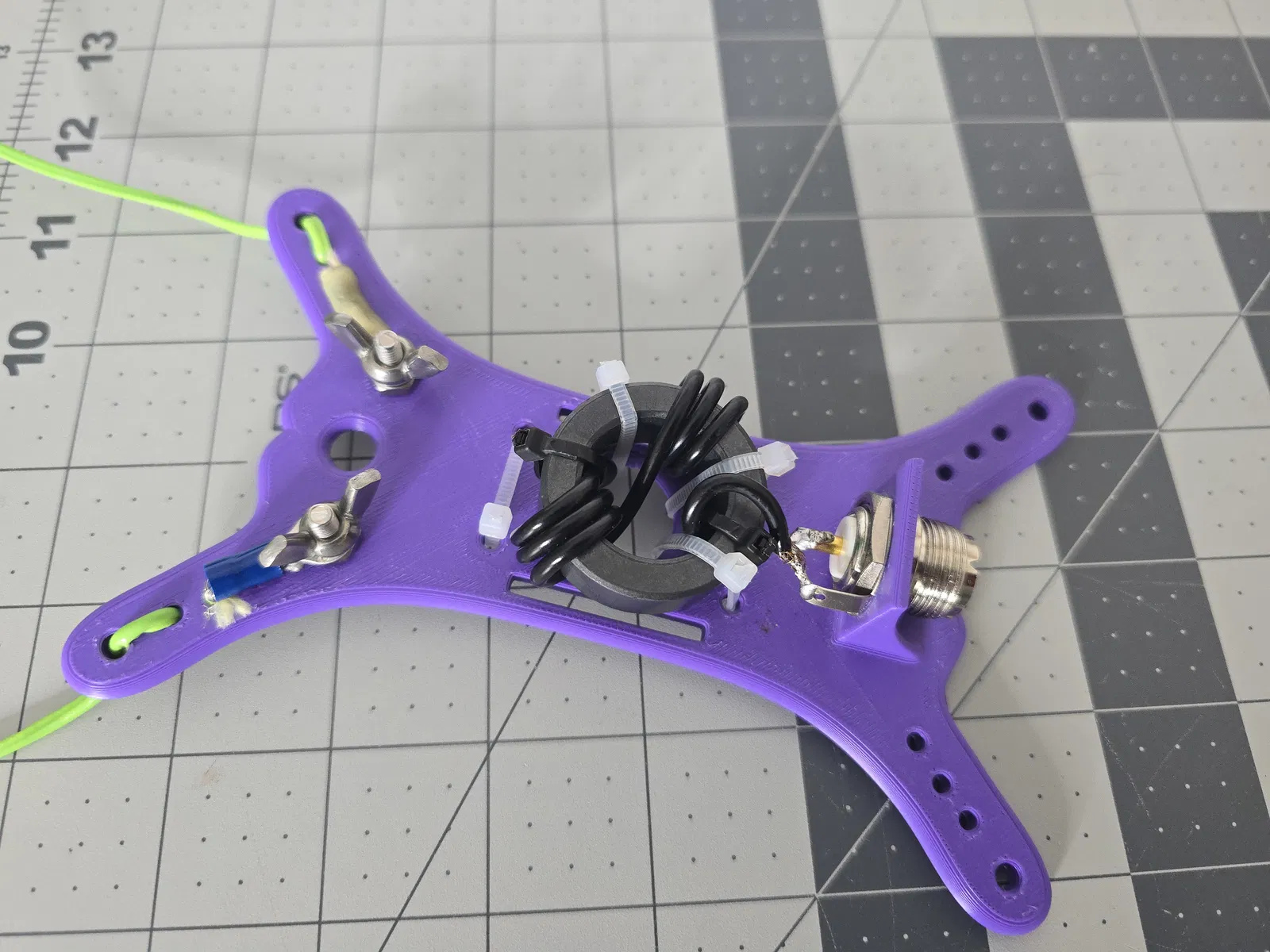

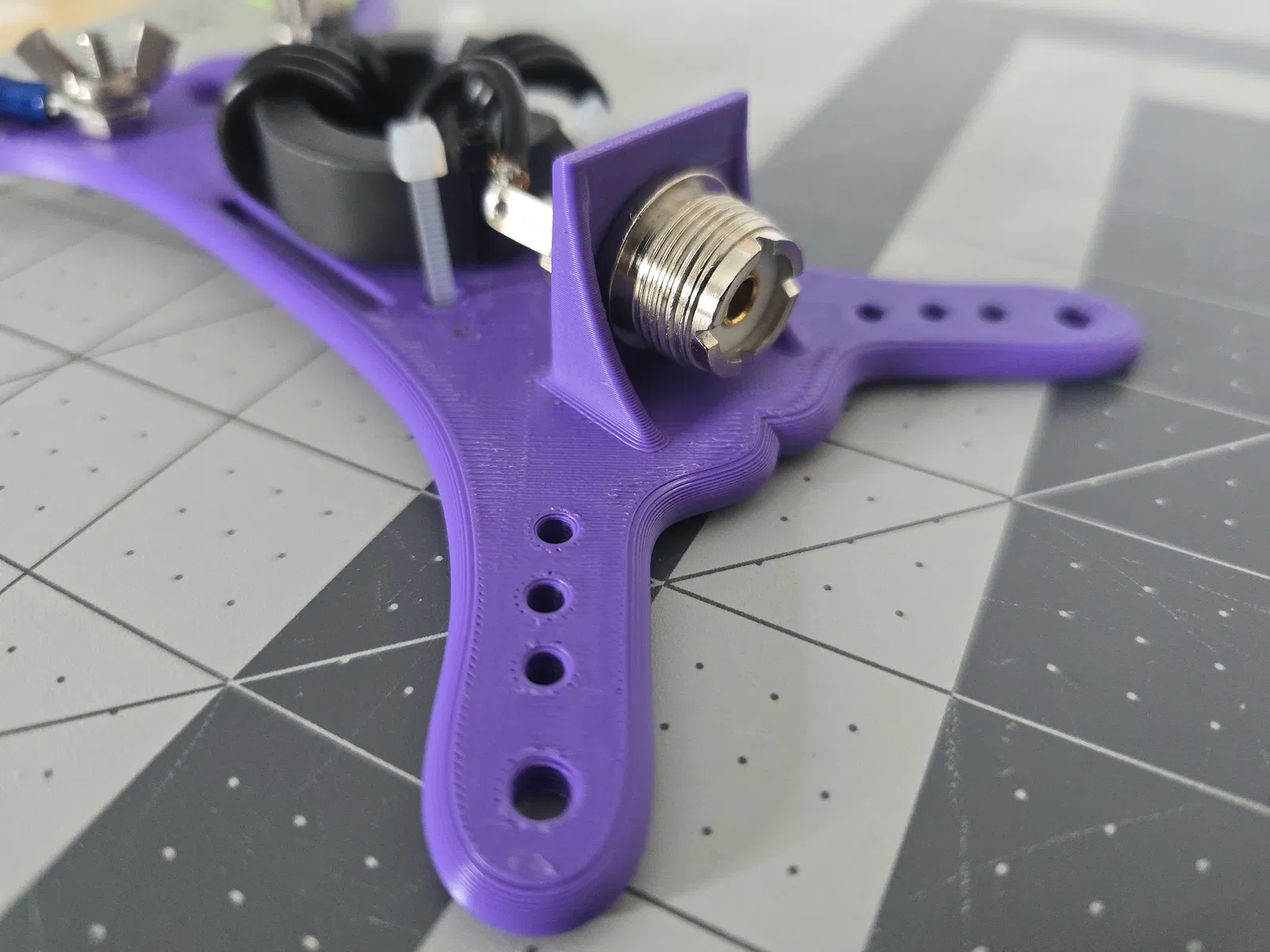

Nó sử dụng ren M5x0.8 để giúp các trụ dipole được cố định chắc chắn hơn vào thân cuộn. Có sẵn chỗ cho đầu nối SO239 và không gian để lắp Toroid T140-43 hoặc loại nhỏ hơn làm choke.

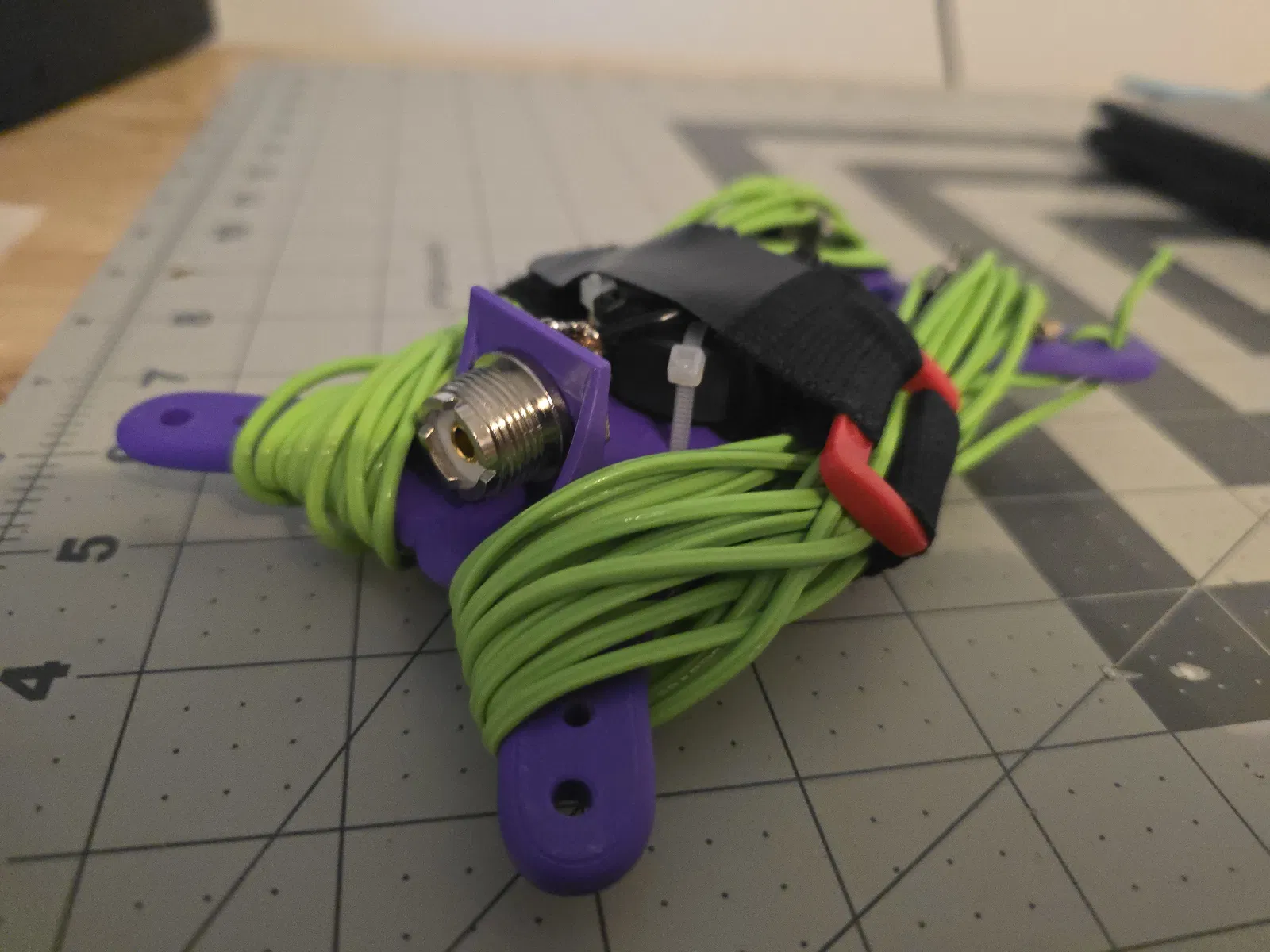

Trong hình là loại dipole 20m sử dụng dây kevlar cỡ 14 (tôi nghĩ vậy). Tóm lại, cái này không gặp vấn đề gì khi giữ các loại dây di động như BNTECHGO, 20AWG, 22AWG, v.v.

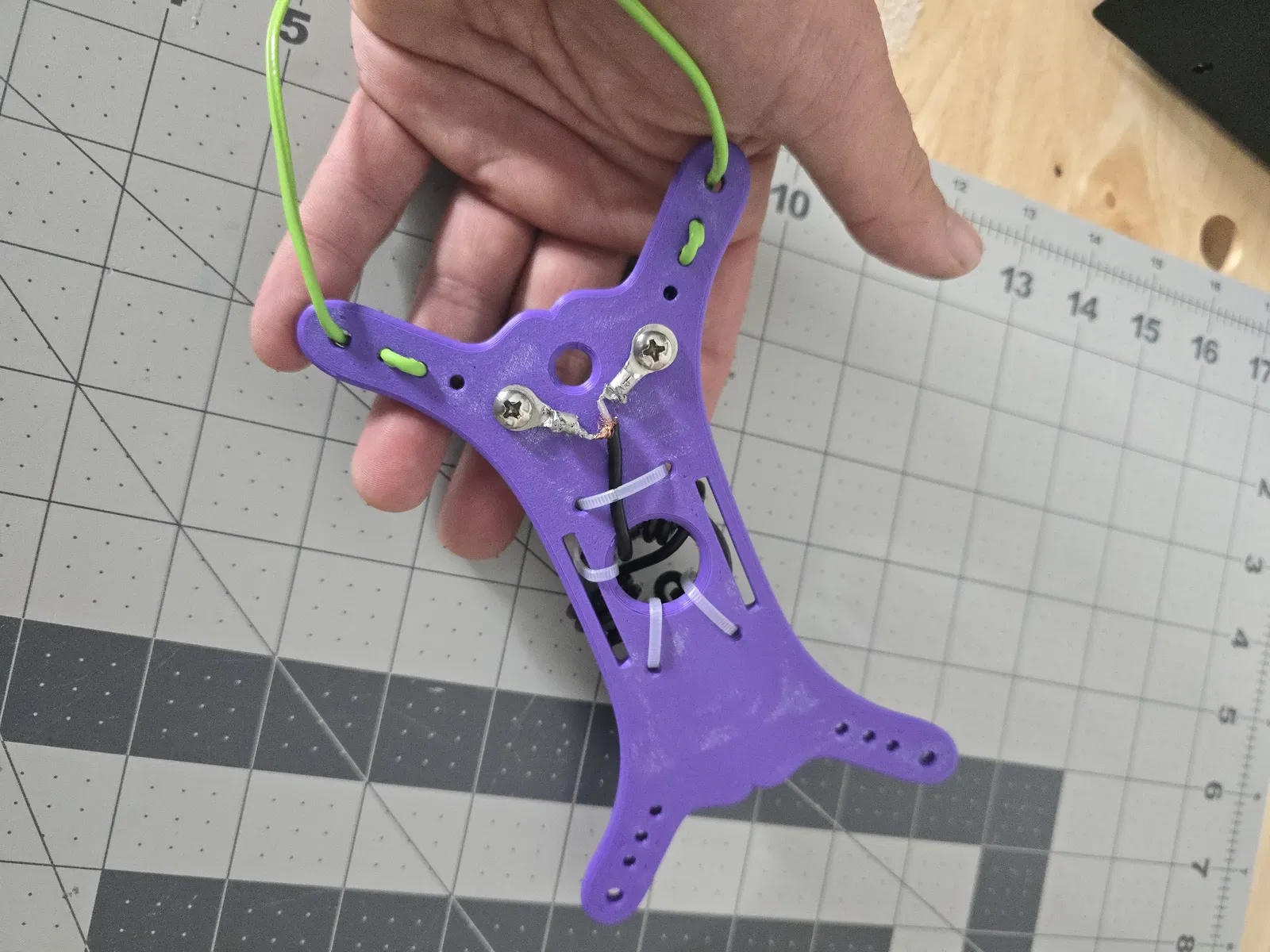

Tôi cũng giữ lại các khe bên hông để luồn dây đai (nhằm cố định dây dẫn) cũng như một "lỗ treo". Bạn có thể móc carabiner, dây thừng, v.v. để treo lên dễ dàng hơn.

Tôi đã in bằng nhựa ASA và dung sai rất ổn. Bạn hãy cứ sáng tạo để làm fan dipole, EFHW, v.v.

Dự án này vẫn đang trong quá trình phát triển, nên tôi rất mong nhận được những phát hiện, phản hồi và gợi ý từ mọi người. Cảm ơn nhé.

Nếu bạn in những mẫu này để tặng (file này đi kèm giấy phép phi thương mại), tôi mong bạn ghi nguồn đầy đủ. Điều này giúp tôi có thêm động lực để tiếp tục cải tiến và tạo ra thêm nhiều sản phẩm hữu ích.

Nếu bạn muốn ủng hộ tôi và mua sản phẩm này từ cửa hàng Etsy của tôi (sẽ sớm có hàng), hãy ghé qua: https://www.etsy.com/shop/HamRadioDudeSells.
