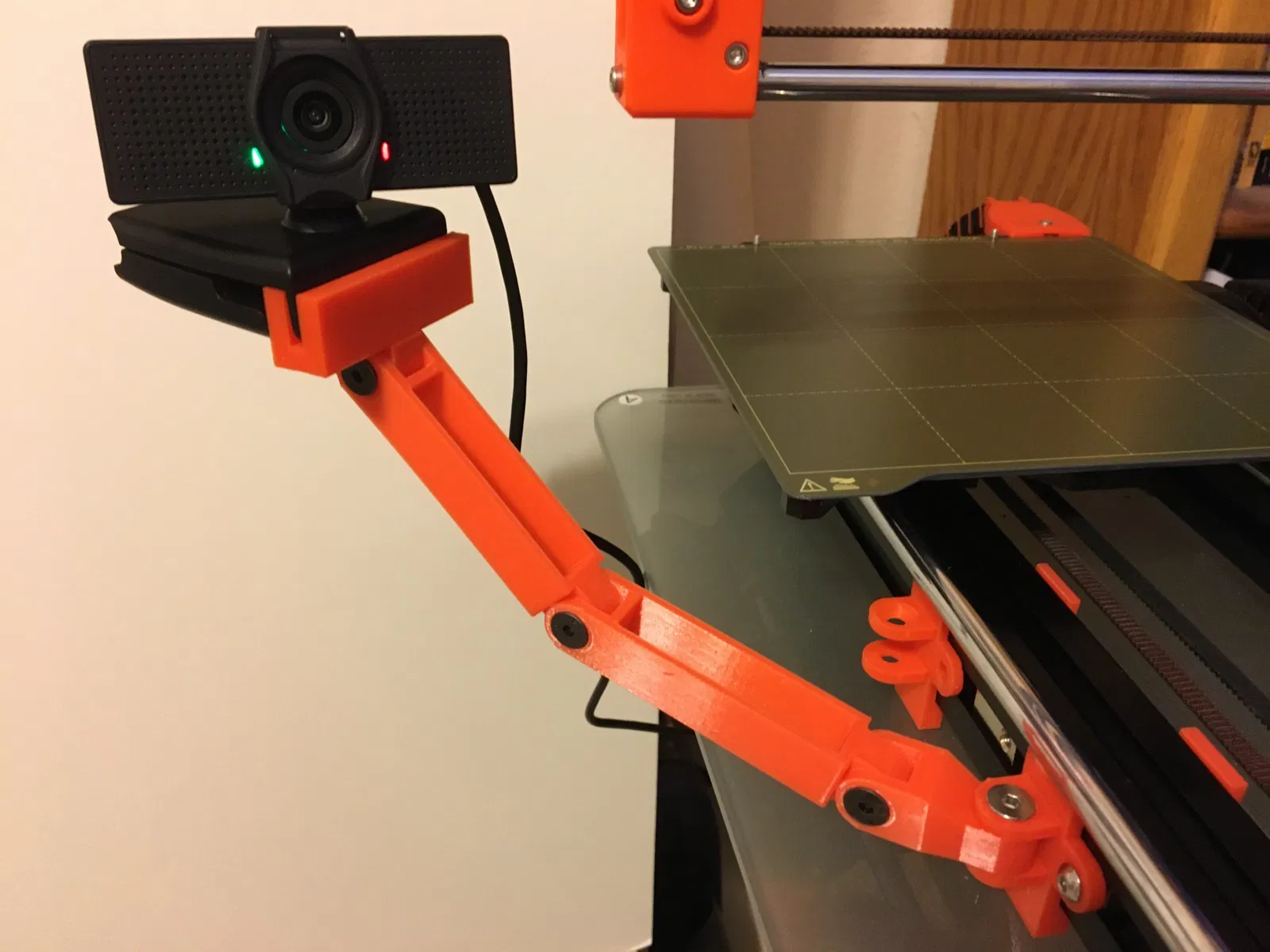

Giá đỡ camera Prusa Mini với thiết kế cải tiến

Phần cứng

Bu lông & Đai ốc -

Cánh tay camera sử dụng bu lông Hex Socket M5x20mm có lỗ countersink.

Đai ốc T-Slot cho giá đỡ Profile 3030.

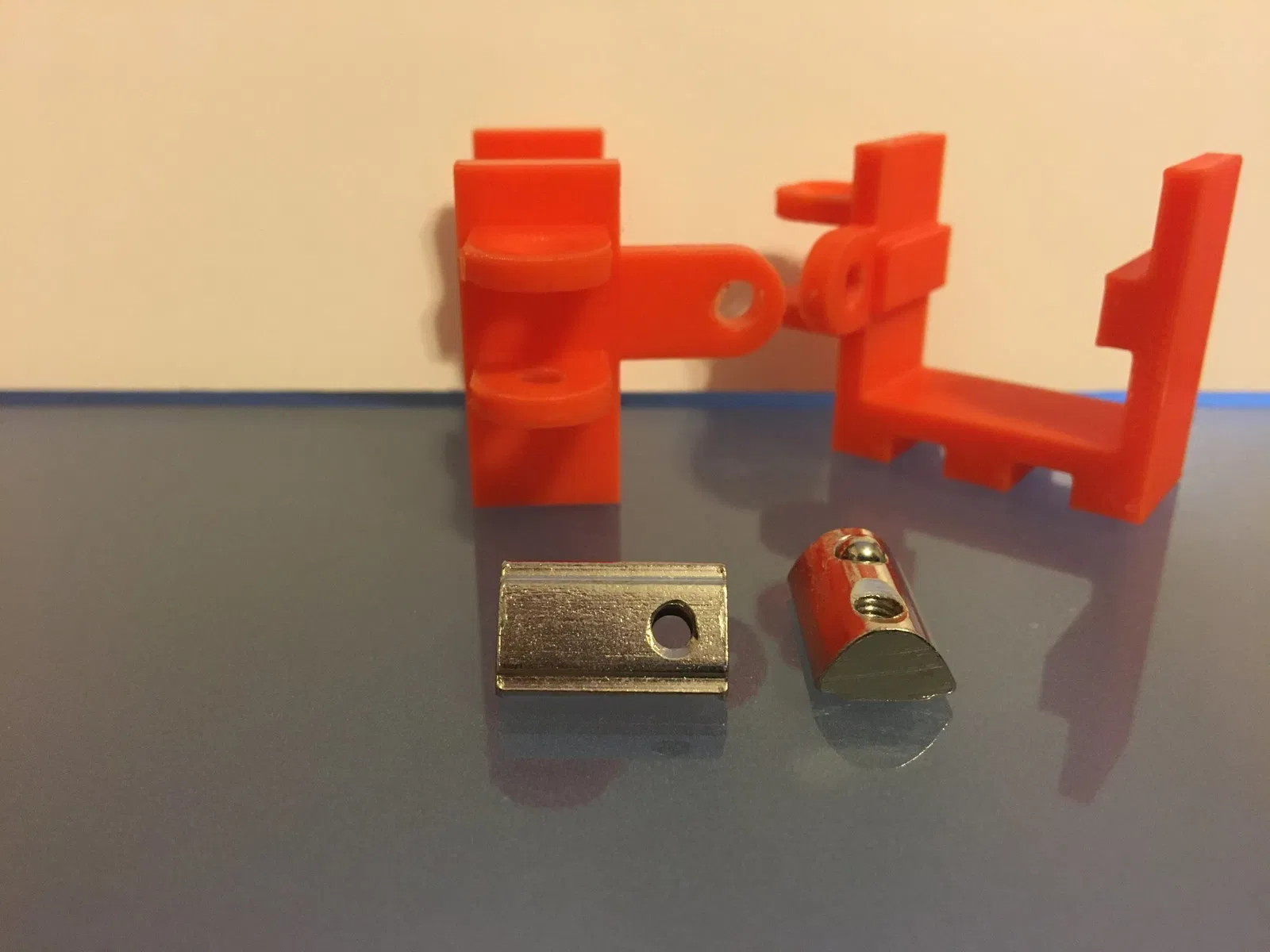

Tôi đã sử dụng một đai ốc T-Slot M4 Roll-In Spring-Bearing (Bạn có thể sử dụng hầu hết bất kỳ loại nào phù hợp)

Bu lông đầu nút M4x12mm (chiều dài từ 8mm-12mm sẽ hoạt động)

Bản remix này là lần đầu tiên tôi sử dụng và chỉnh sửa một tệp SCAD. Người dùng greenhalos đã làm rất tốt việc viết chương trình SCAD và tôi đã có rất nhiều niềm vui khi học một hệ thống mô hình 3D và ngôn ngữ lập trình khác!

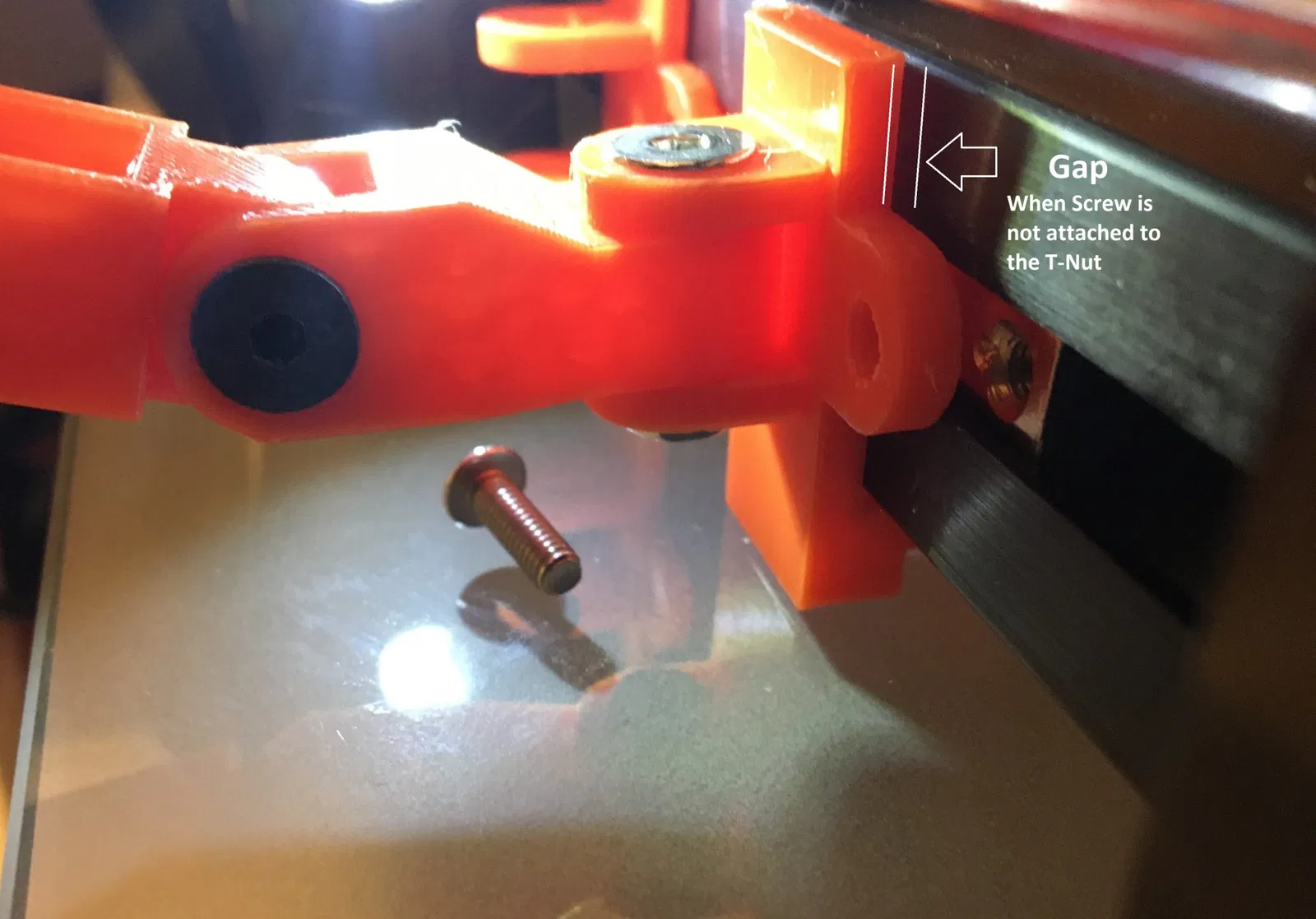

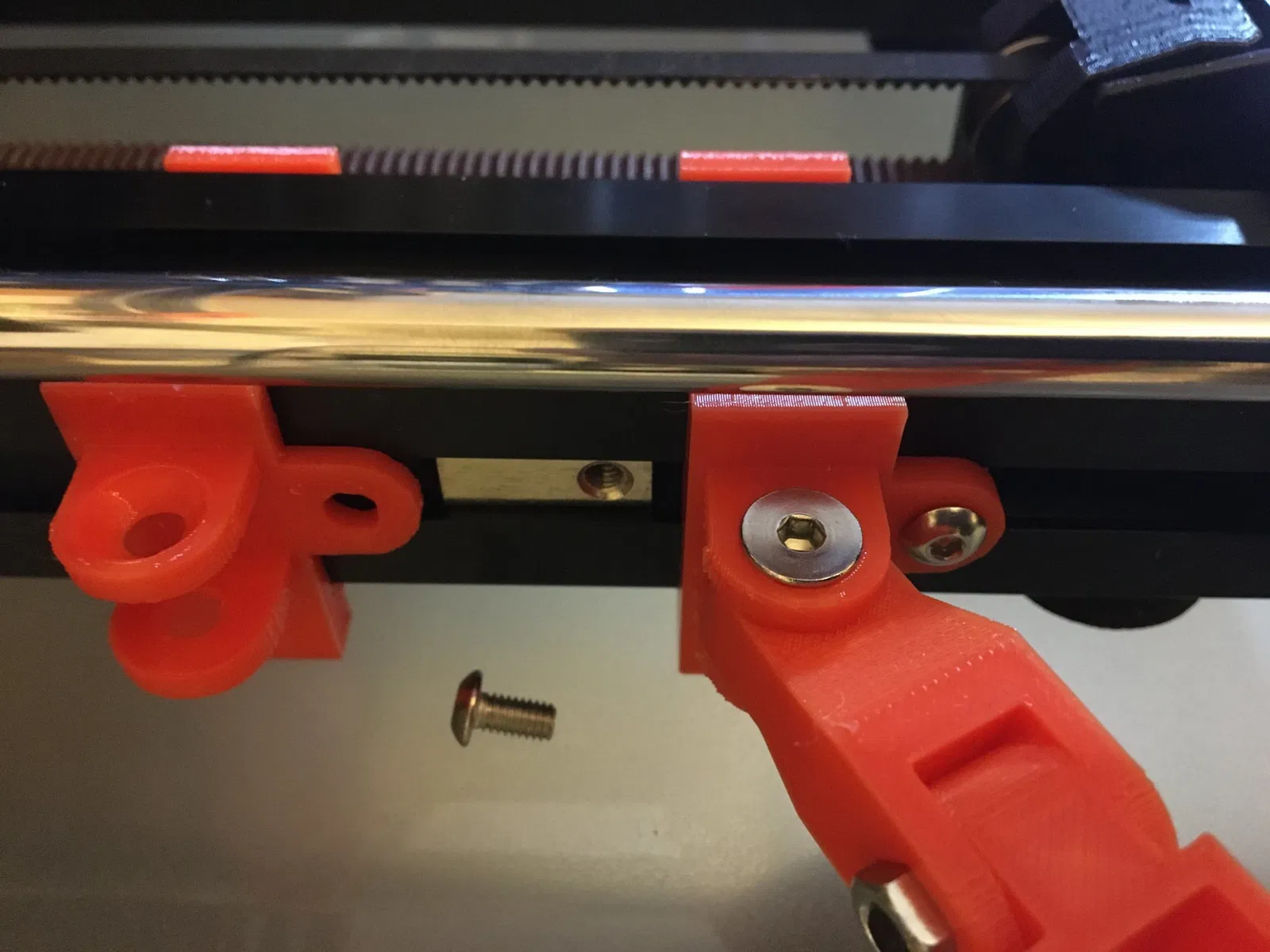

Lý do chính tôi remix giá đỡ webcam này là tôi nhận thấy rằng ngay cả khi tôi in một giá đỡ Profile dày 4mm (2mm là độ dày mặc định ban đầu) tôi vẫn sẽ có một khoảng trống giữa giá đỡ và rãnh profile. (Độ dày mặc định mới là 3mm). Ban đầu, tôi chỉ khoan một lỗ trong giá đỡ ban đầu cho một bu lông T-Nut nhưng lỗ khoan nằm dưới giá đỡ cánh tay webcam nên tôi phải tháo cánh tay webcam mỗi lần tôi cần điều chỉnh vị trí của giá đỡ. Sau đó, tôi đã thêm một giá đỡ tab vào bên cạnh của giá đỡ profile để tôi có thể sử dụng một T-nut trong rãnh profile để giữ cánh tay camera ổn định hơn mà không có khoảng trống và vẫn dễ dàng di chuyển khi cần thiết.

Tôi đã sử dụng T-nuts lò xo Roll-In vì tôi thích cách chúng dễ dàng trượt vào bên cạnh của một rãnh và vòng bi lò xo giữ chúng ở vị trí trước và trong quá trình lắp đặt giá đỡ. T-nut dài có thể được đặt dưới tab profile mà không gặp vấn đề gì. Tôi đã làm cho thanh rãnh phía trước của giá đỡ Profile mỏng hơn so với thanh phía sau để phù hợp với điều này. Tôi đã sử dụng một T-Nut M4 thuộc dòng 3030 có trong bộ T-nuts từ IEUYO mà tôi đã mua trên Amazon. Bạn nên có thể sử dụng hầu hết bất kỳ hình dạng T-Nut nào được thiết kế cho Profile 3030.

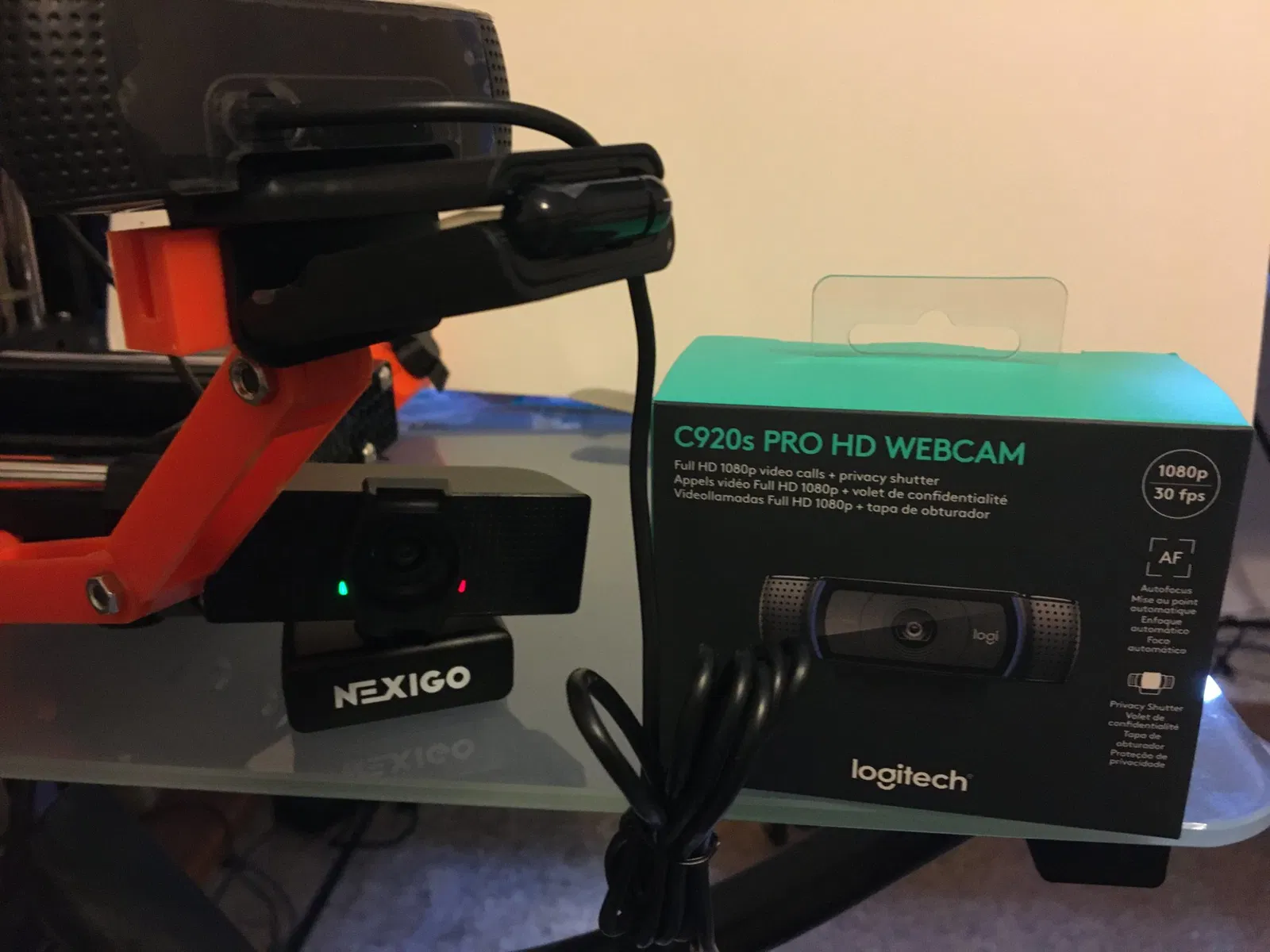

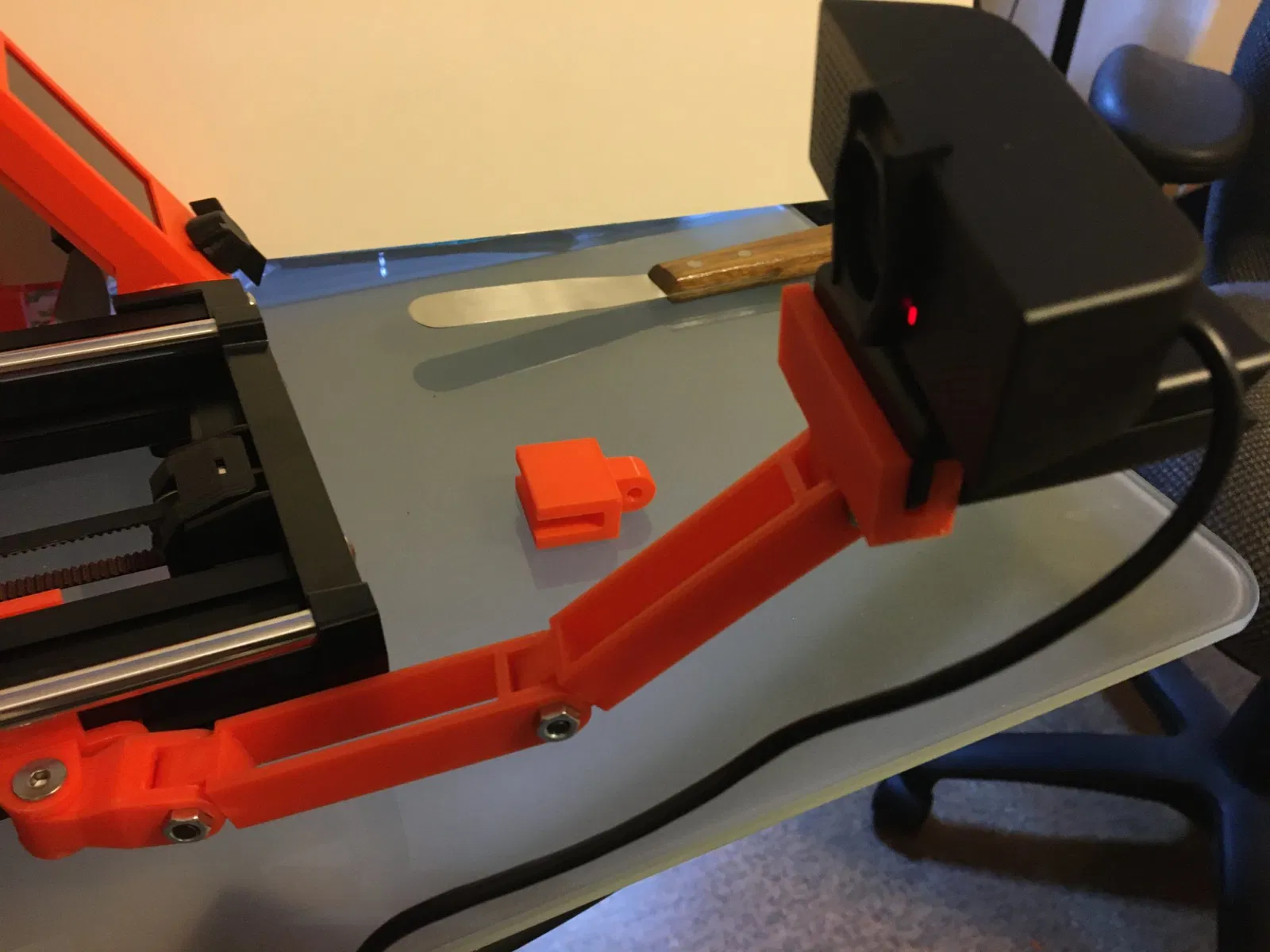

Tôi cũng đã thay đổi kích thước giá đỡ camera mặc định. Tôi nhận thấy rằng rãnh rộng 6mm ban đầu không giữ chặt được webcam Nexigo N60 hoặc Logitech C920S của tôi trong rãnh giá đỡ camera mặc định. Tôi đã làm cho rãnh rộng 3.5mm và tăng kích thước của giá đỡ để làm cho nó dài hơn. Những thay đổi này cho phép cả hai camera sử dụng cùng một giá đỡ.

Tôi đã cập nhật mã Tab Tùy chỉnh trong tệp SCAD của dự án để dễ sử dụng hơn bằng cách thêm các phần cho các loại tham số khác nhau. Bạn có thể tải chương trình SCAD cho hệ thống của mình và mở tệp SCAD dự án. Bạn chỉ cần đảm bảo rằng lệnh Cửa sổ/Ẩn Tùy chỉnh không được chọn. Bạn sẽ thấy cửa sổ tùy chỉnh trên màn hình của mình và nó sẽ cho phép bạn dễ dàng thay đổi các tham số, điều này sẽ tự động cập nhật mô hình hiển thị. Sau đó, bạn có thể Xuất tệp 3MF hoặc STL mới để in 3D.
