Ống dẫn khí tuần hoàn cho FlashForge Adventurer 5M

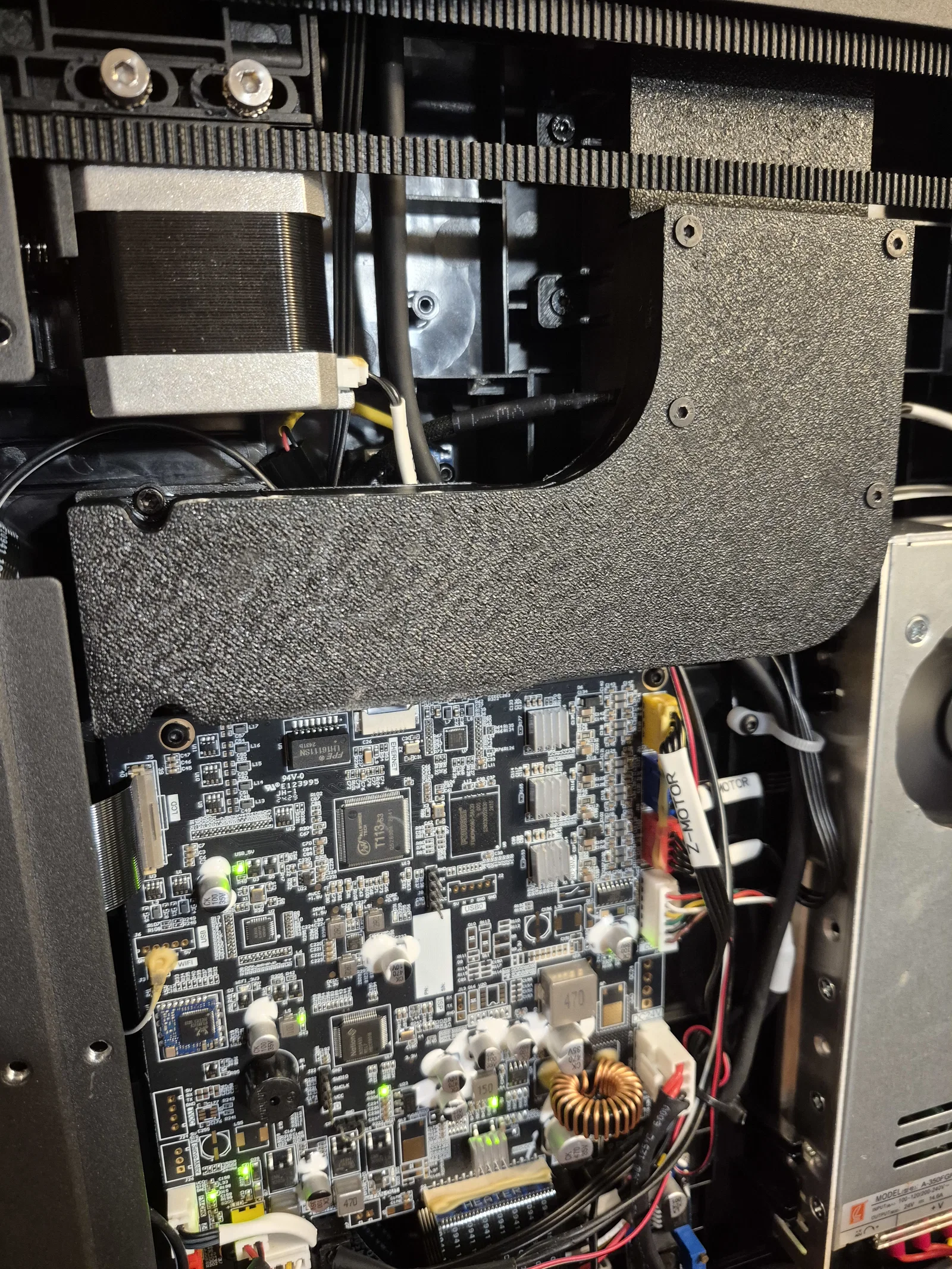

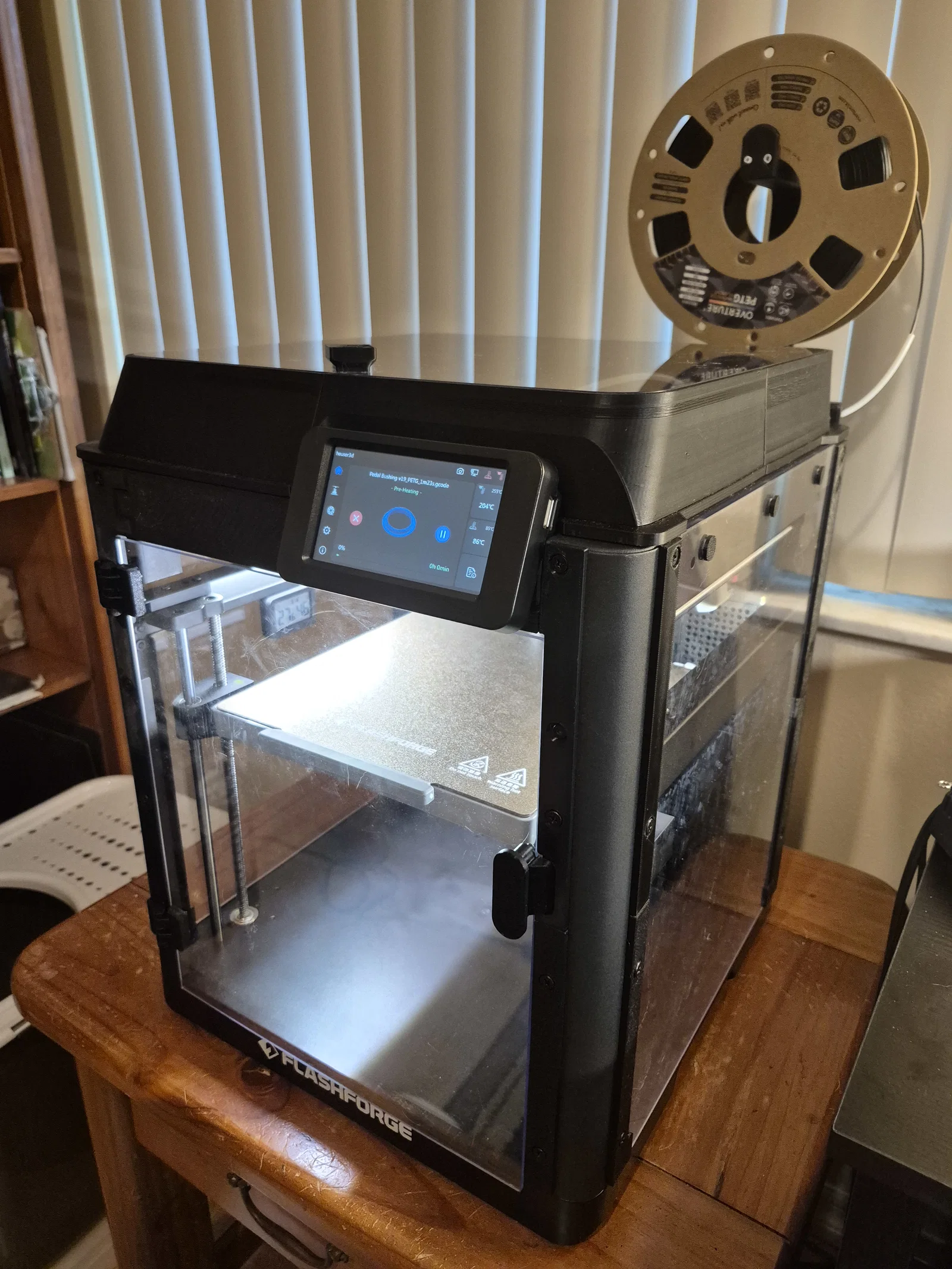

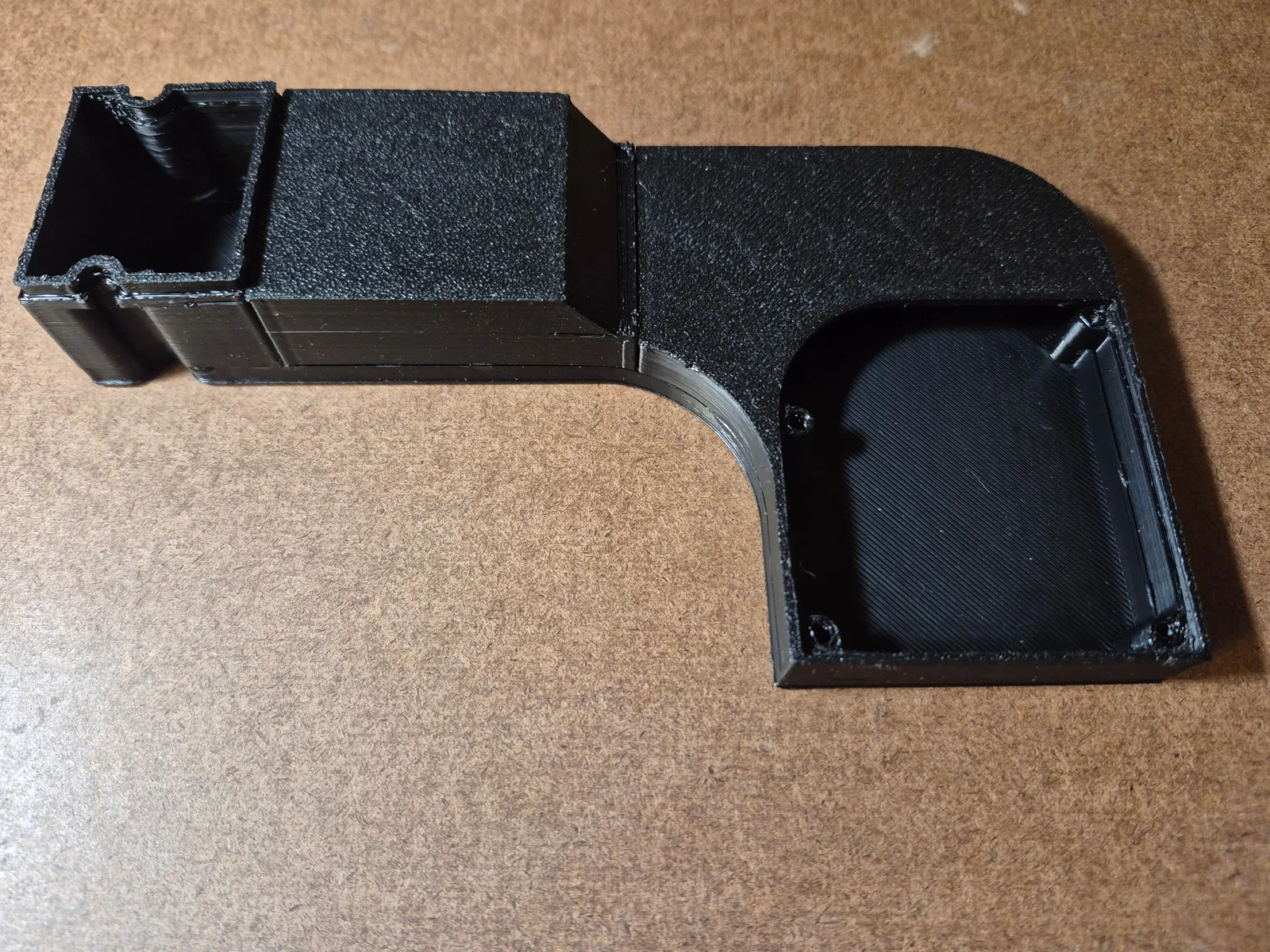

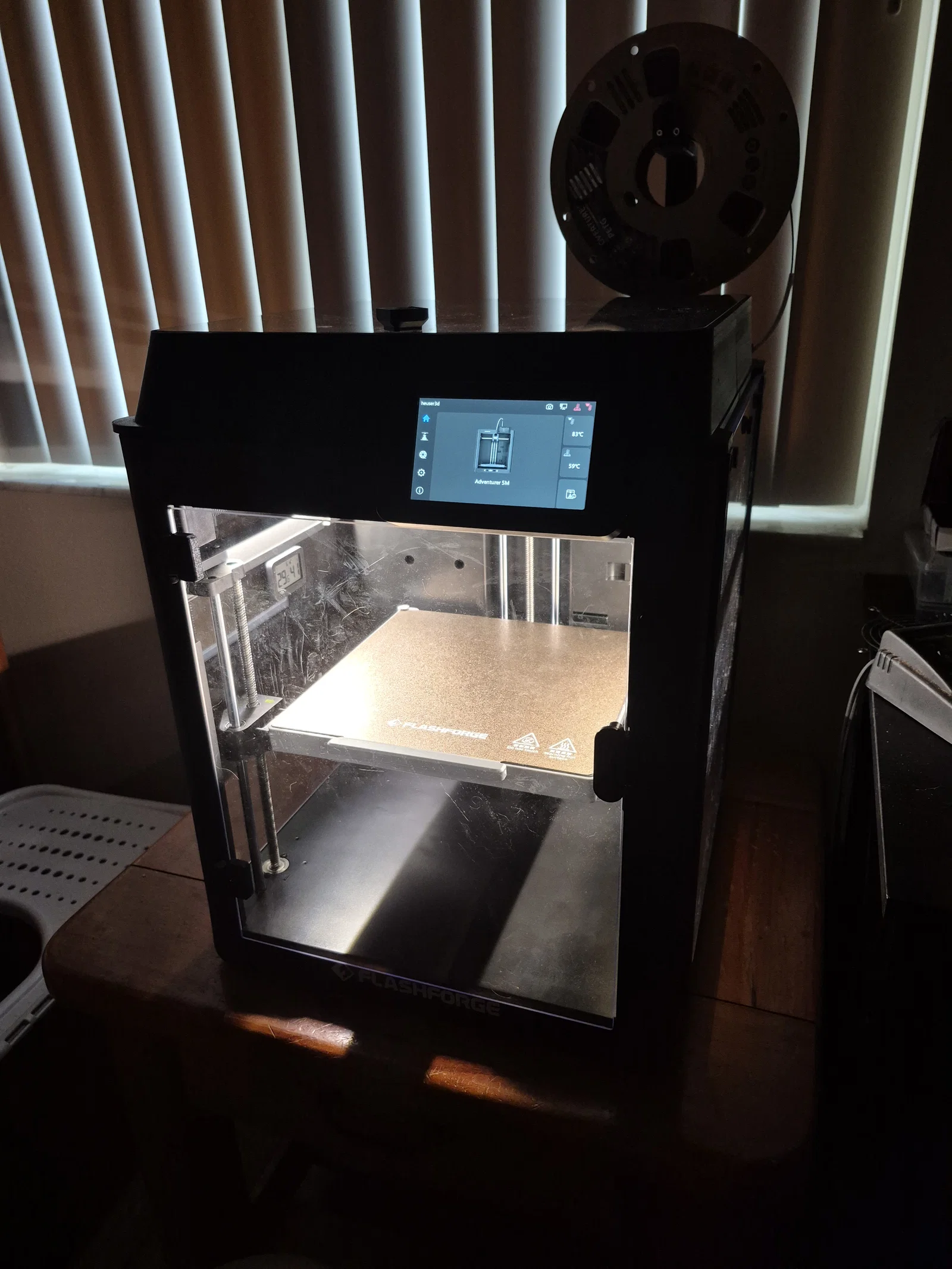

Thiết kế này cho phép bạn gắn thêm ống dẫn khí tuần hoàn (recirculating duct) từ máy FlashForge Adventurer 5M Pro sang phiên bản tiêu chuẩn. Việc này chỉ thực sự hữu ích nếu bạn đã lắp vỏ máy (enclosure) hoặc đang có ý định làm, vì nó giúp tuần hoàn không khí bên trong, tạo nhiệt độ ổn định hơn và hỗ trợ lọc bớt mùi hoặc VOCs nếu bạn có lắp thêm bộ lọc. AD5M Pro có một servo điều khiển tấm chắn để chuyển đổi luồng khí, nhưng do mainboard của bản 5M thường không hỗ trợ servo, thiết kế này sẽ kết nối trực tiếp cửa hút gió phía trên vào lỗ thông hơi để duy trì tuần hoàn.

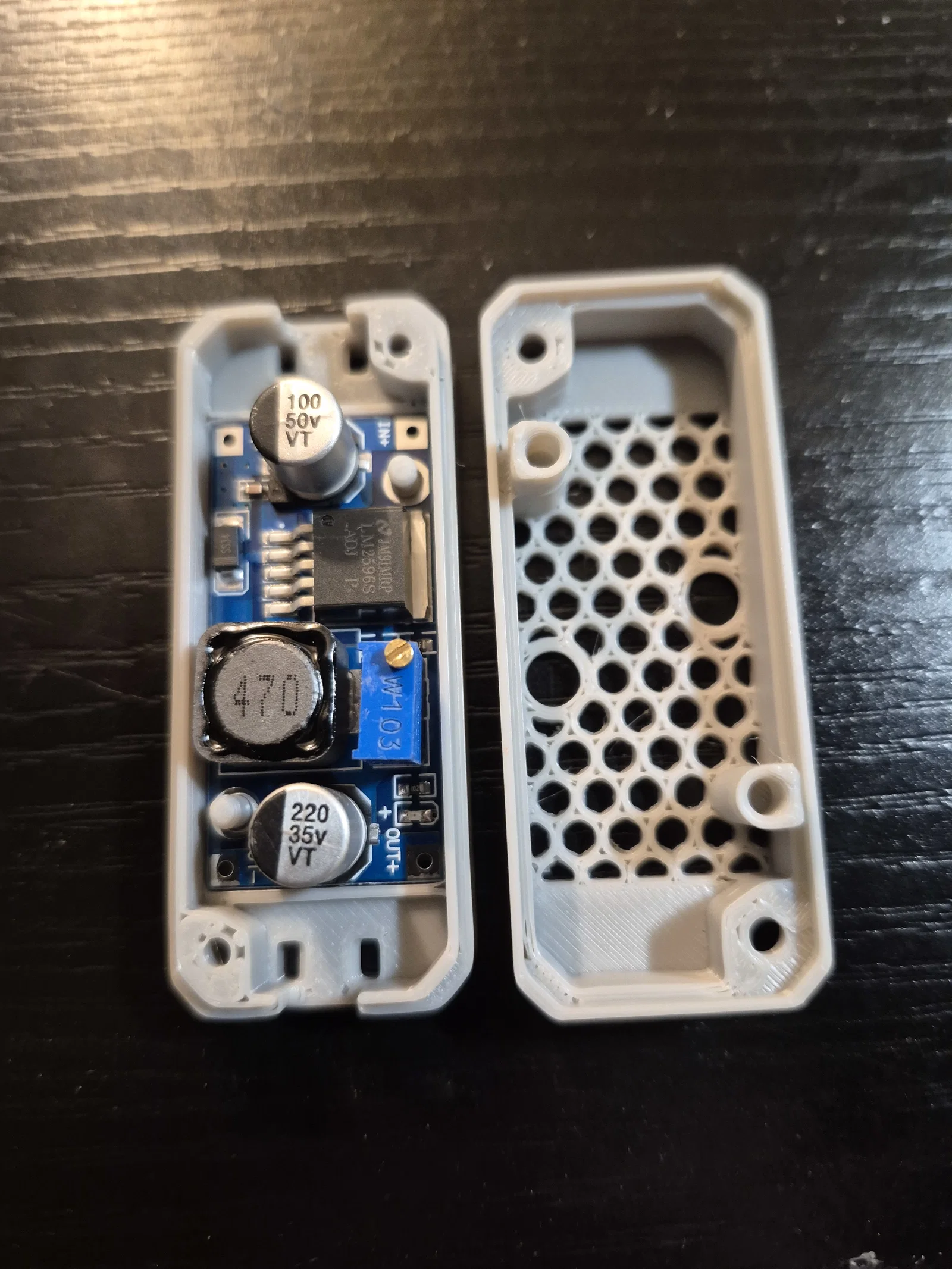

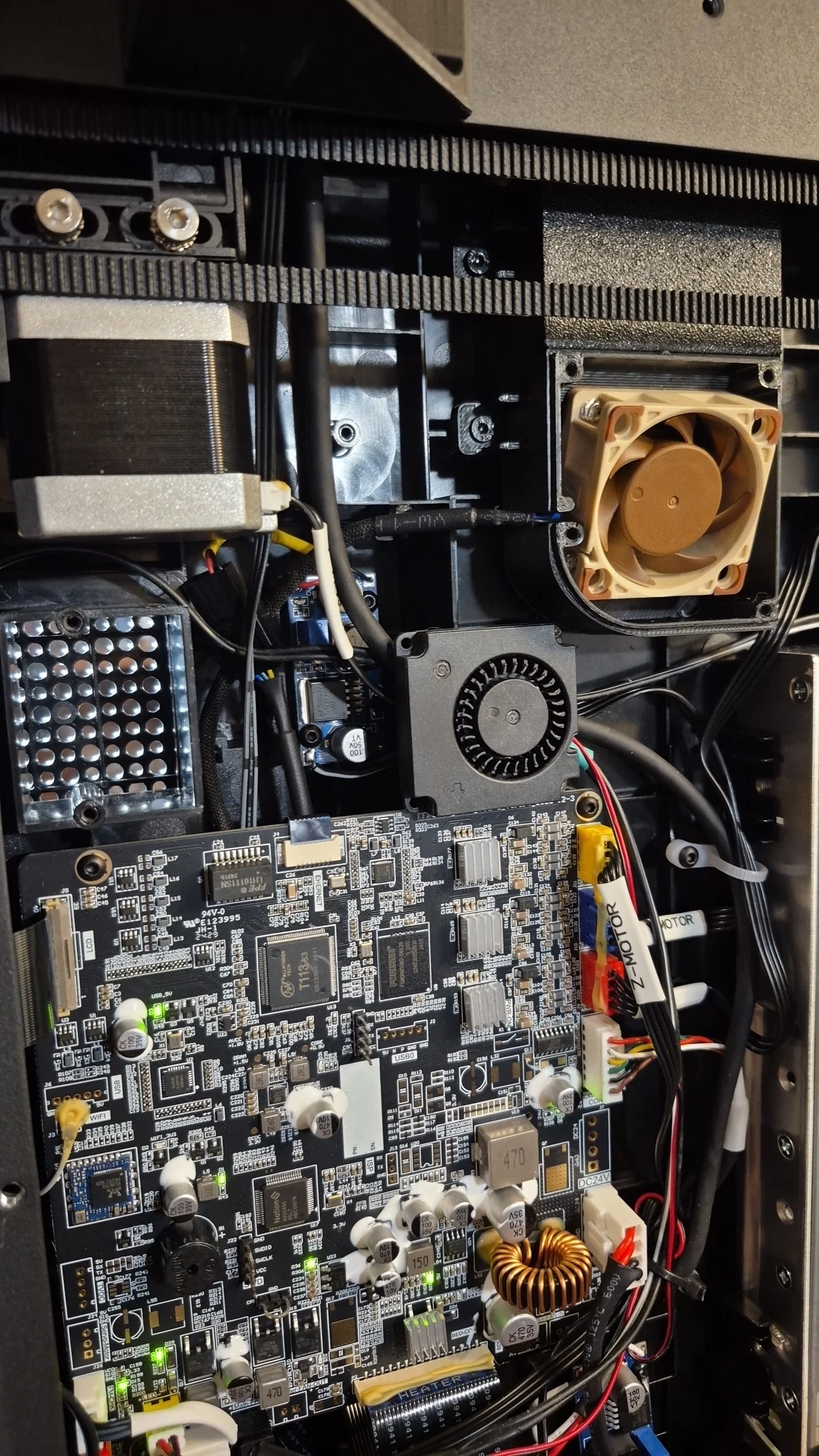

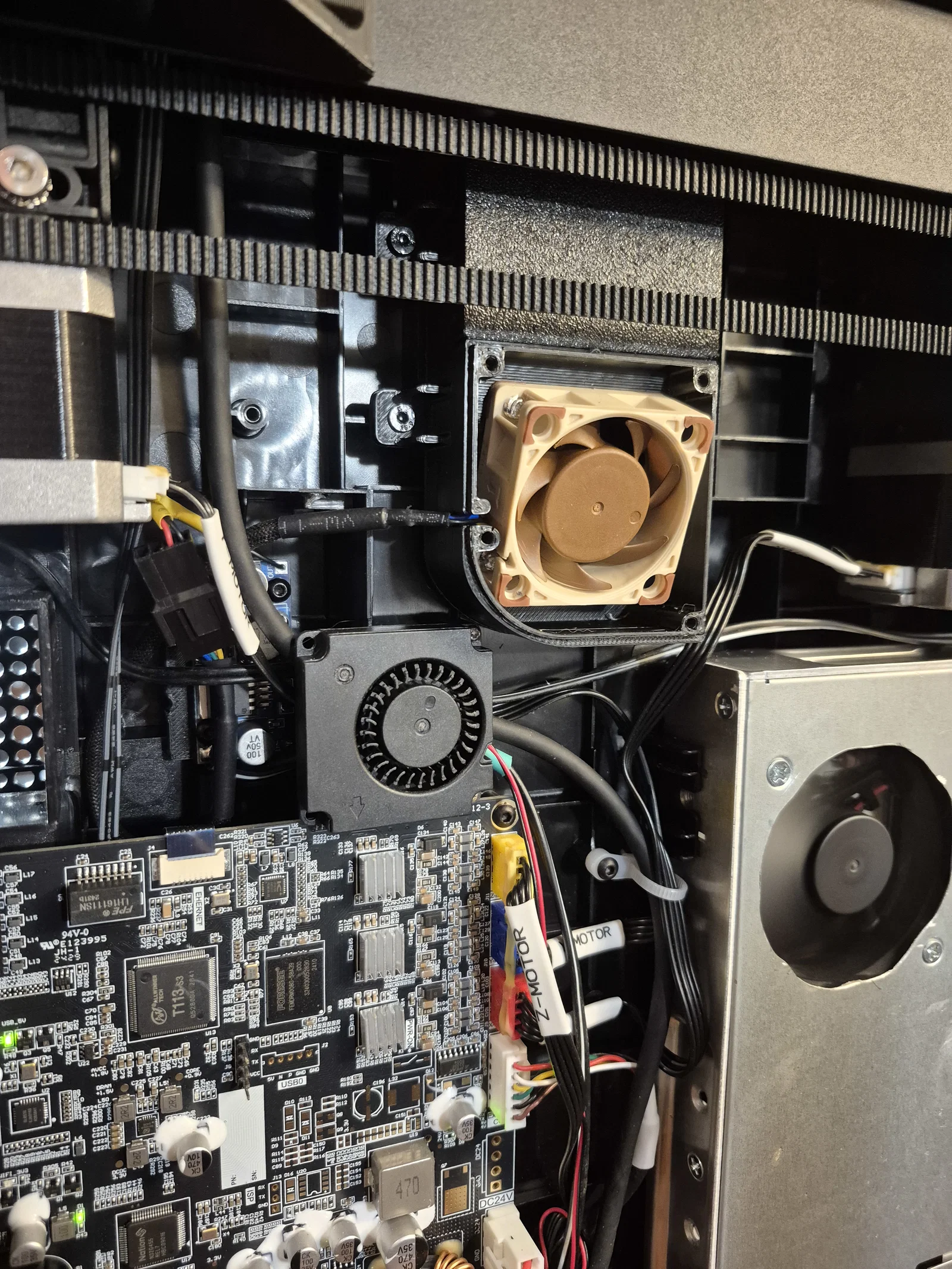

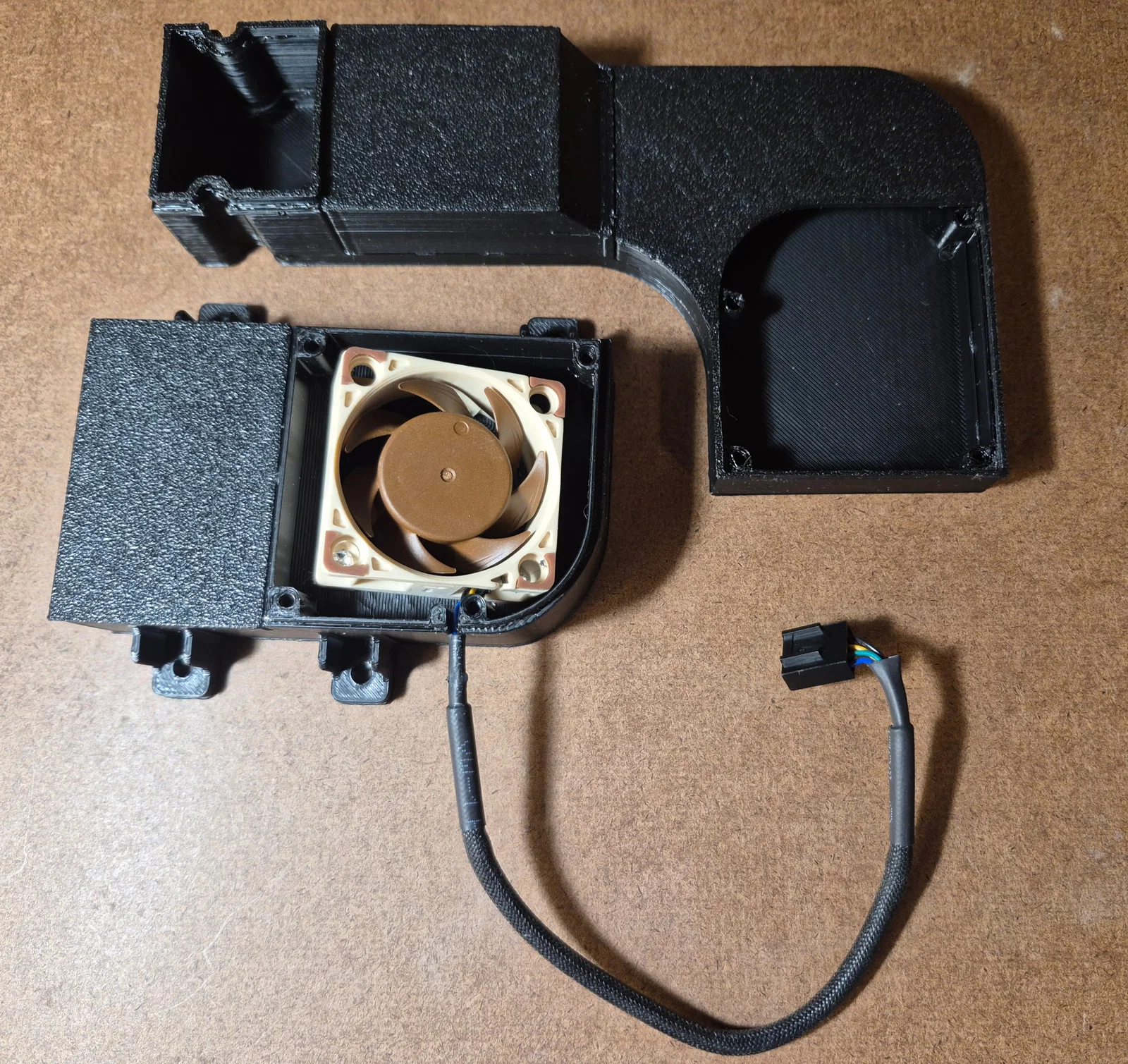

Đối với quạt, mình đã chuyển đổi từ thiết kế 5020 gốc sang quạt Noctua 40mm x 20mm (12V) vì mình đang có sẵn. Mình biết quạt hướng trục (axial fan) không tối ưu bằng quạt lồng sóc (blower) cho áp suất tĩnh của ống dẫn, nên có thể sẽ nâng cấp sau. Để cấp nguồn, mình dùng mạch hạ áp LM2596 (loại nào cũng được, link tham khảo) để hạ điện áp 24V từ cổng quạt tản nhiệt driver motor xuống 12V, giúp quạt tuần hoàn chỉ chạy khi máy đang in. Mình có chỉnh sửa lại ngàm giữ mạch của Design8Studio và dán bằng băng dính hai mặt vào khung máy. Mọi người xem ảnh để thấy vị trí gắn mạch và chỗ đi dây nhé.

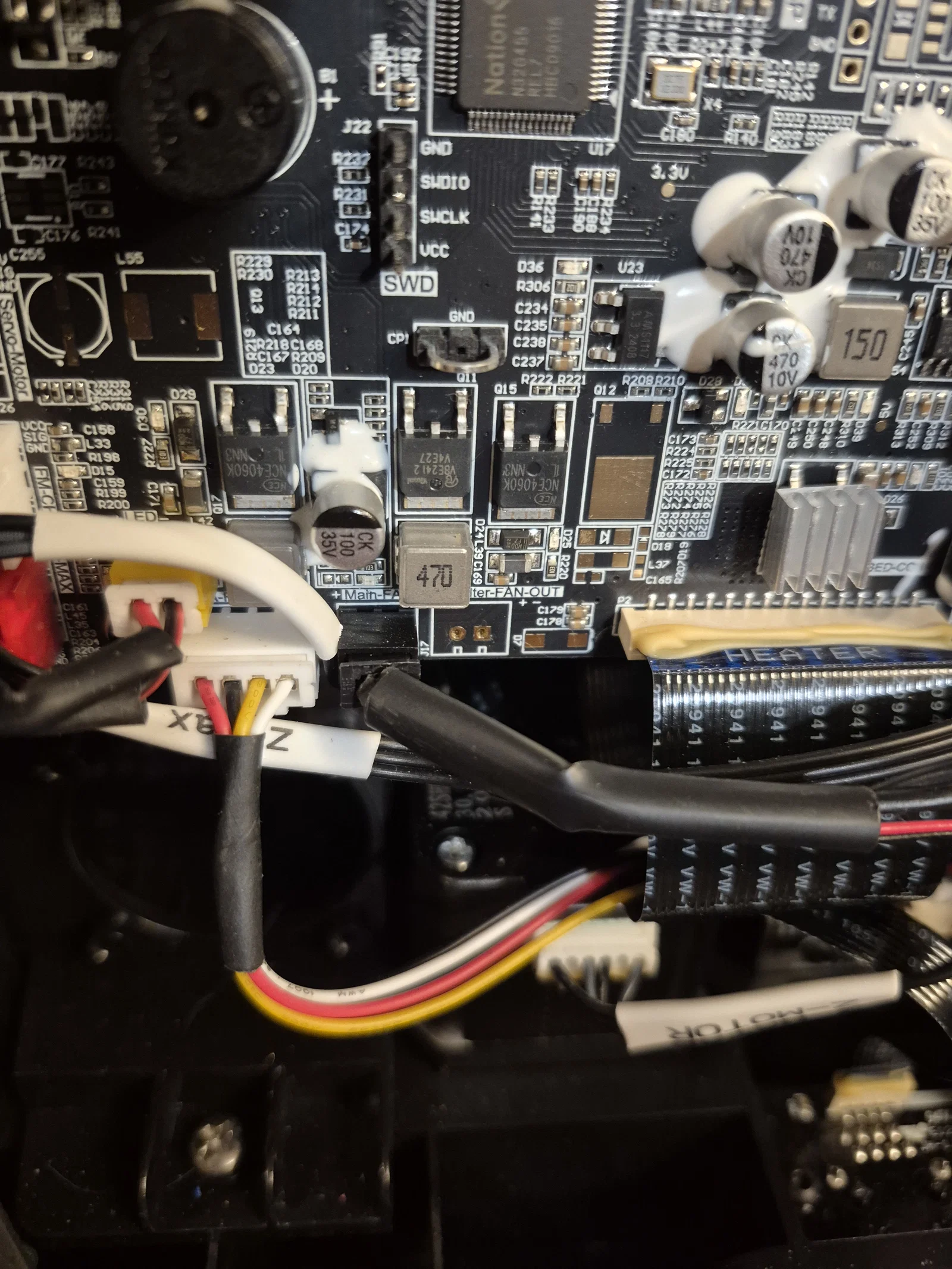

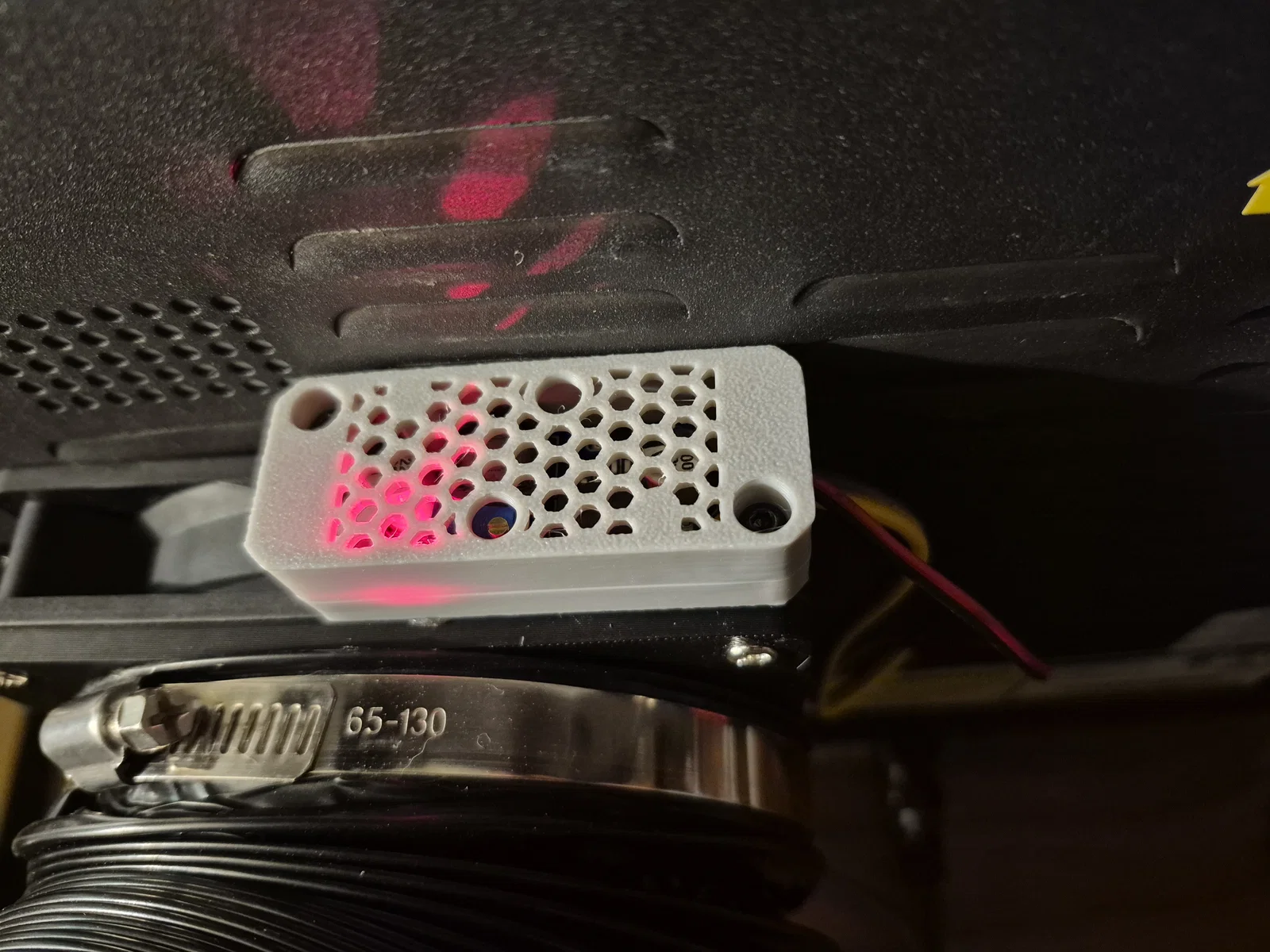

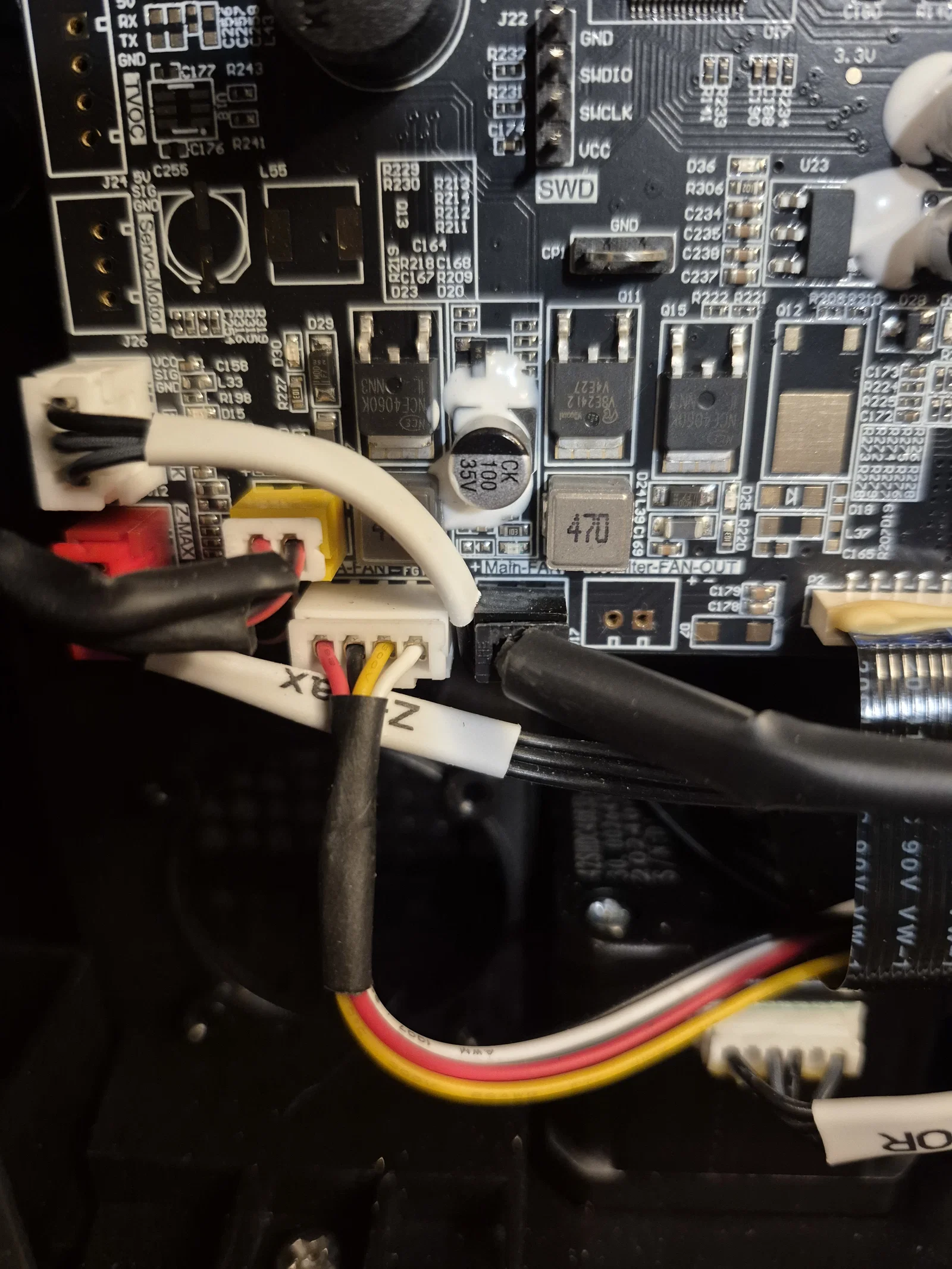

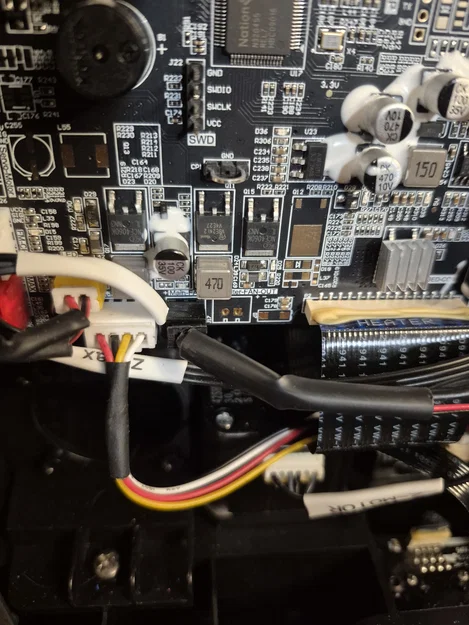

Lưu ý nhỏ: trong ảnh các bạn sẽ thấy mình cắm thêm dây vào cổng LED và quạt AUX để chạy đèn LED và quạt hút 120mm ở mặt sau. Mình cũng đã cắt bỏ lưới bảo vệ quạt PSU gốc, giúp máy êm hơn đáng kể vì phần lưới dập sẵn của vỏ PSU thường gây ồn.

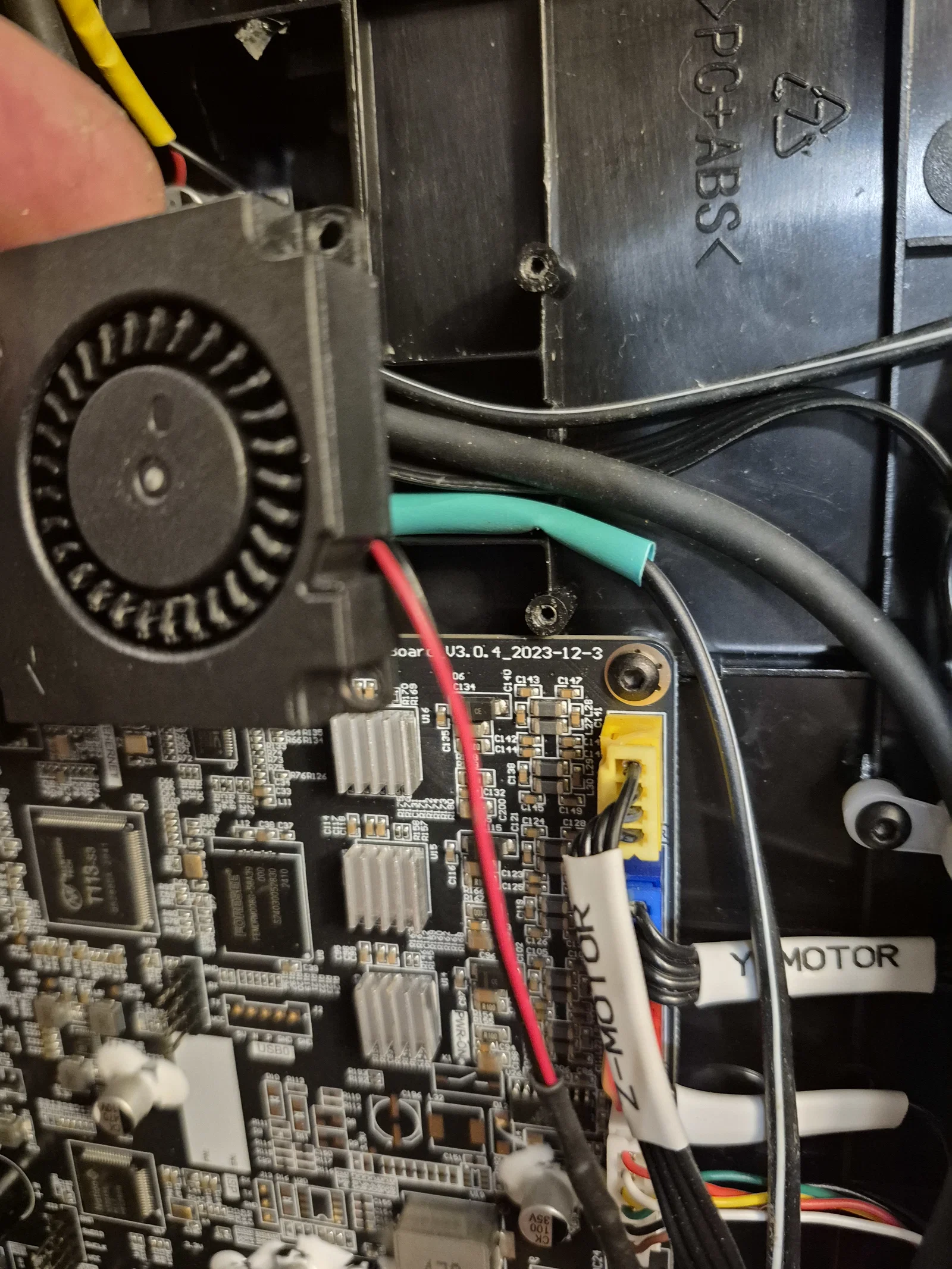

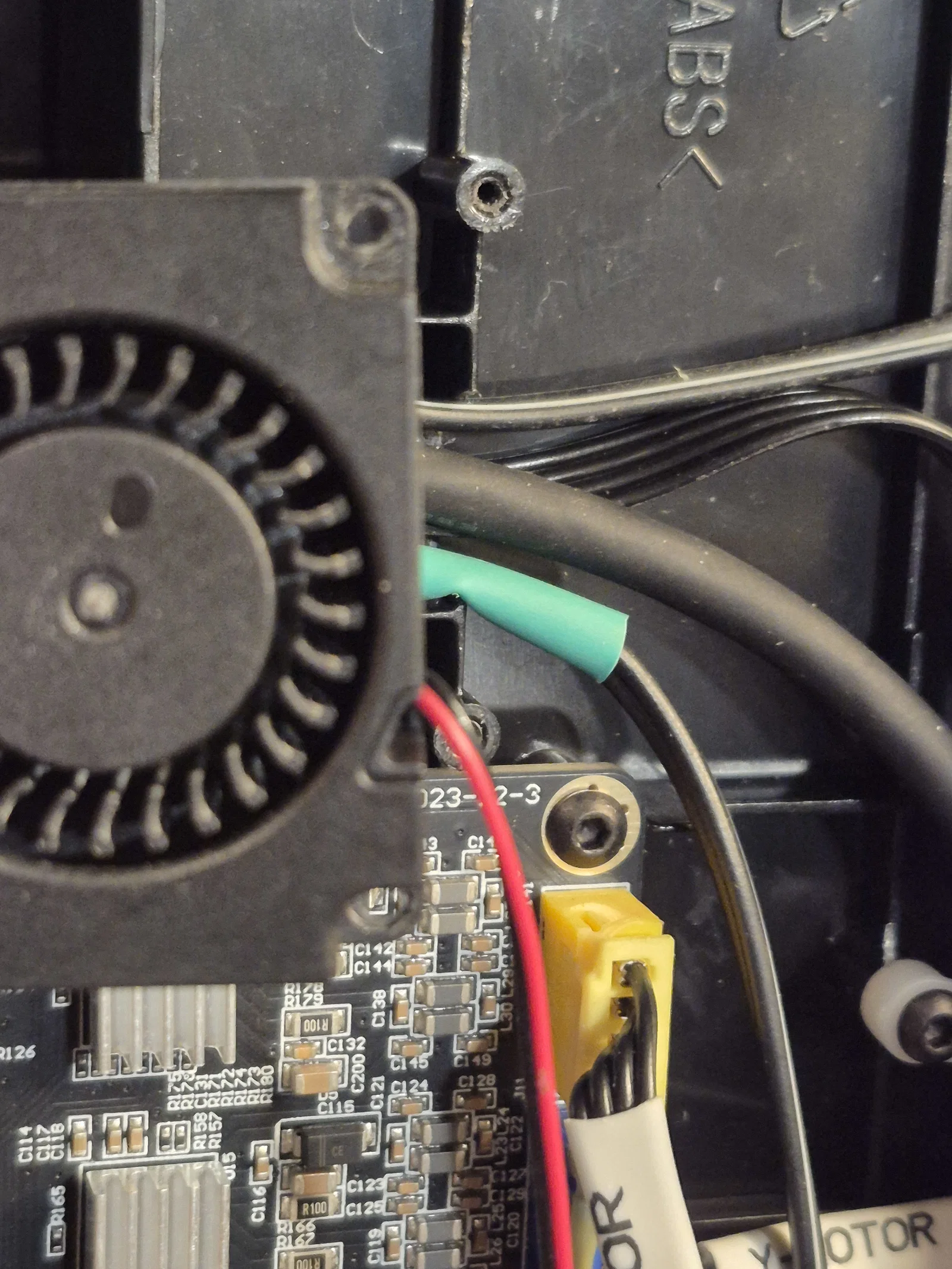

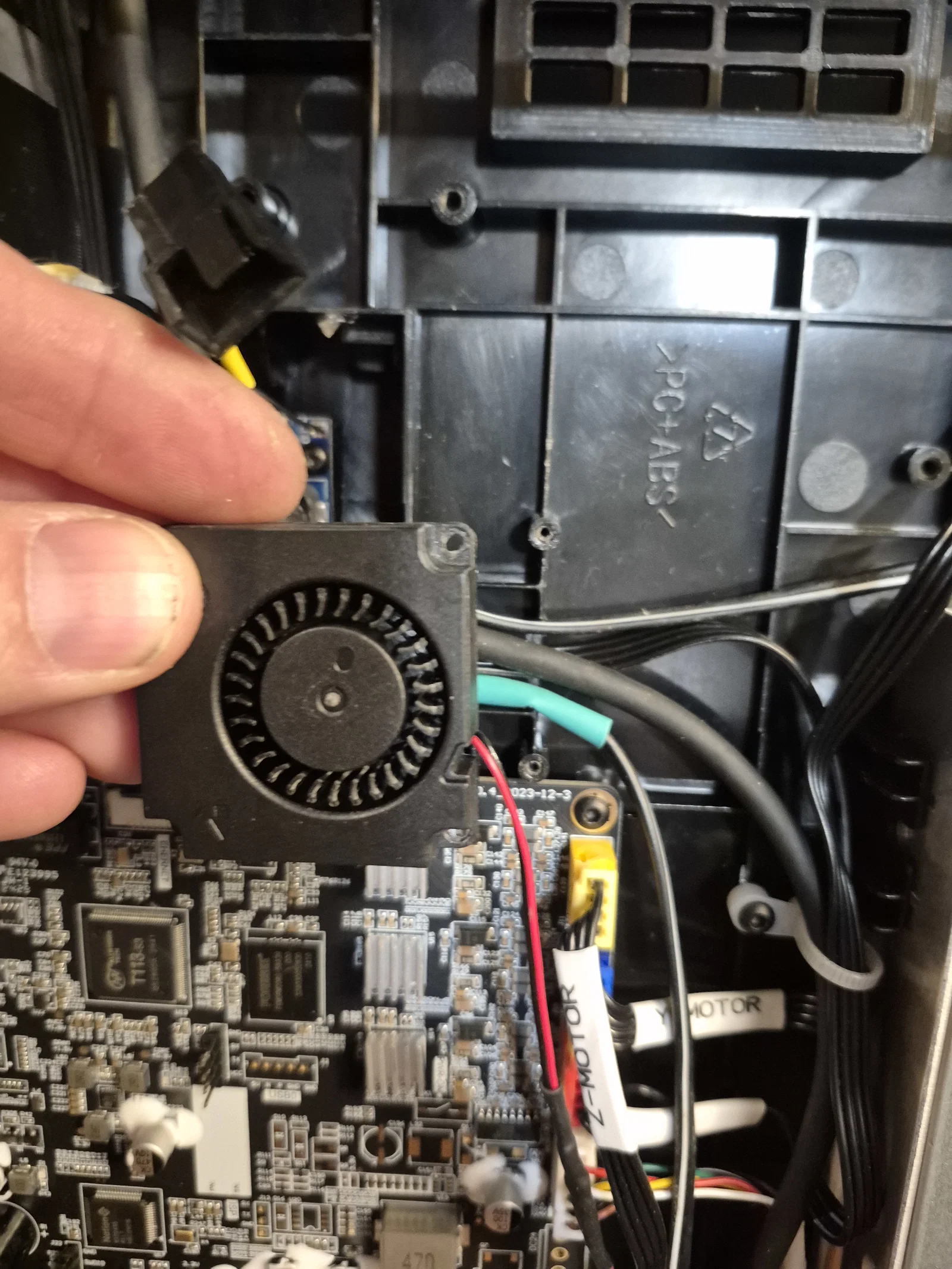

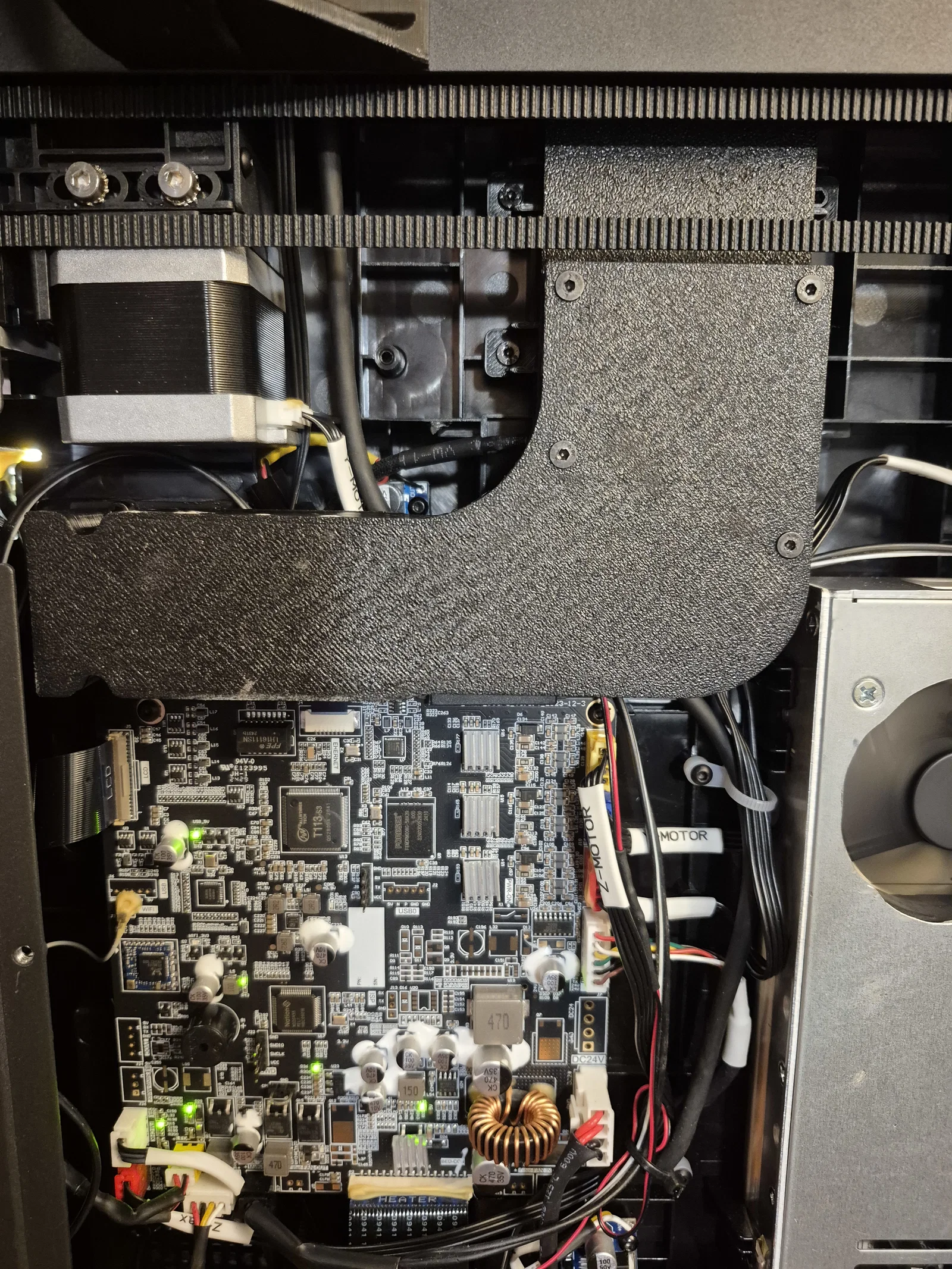

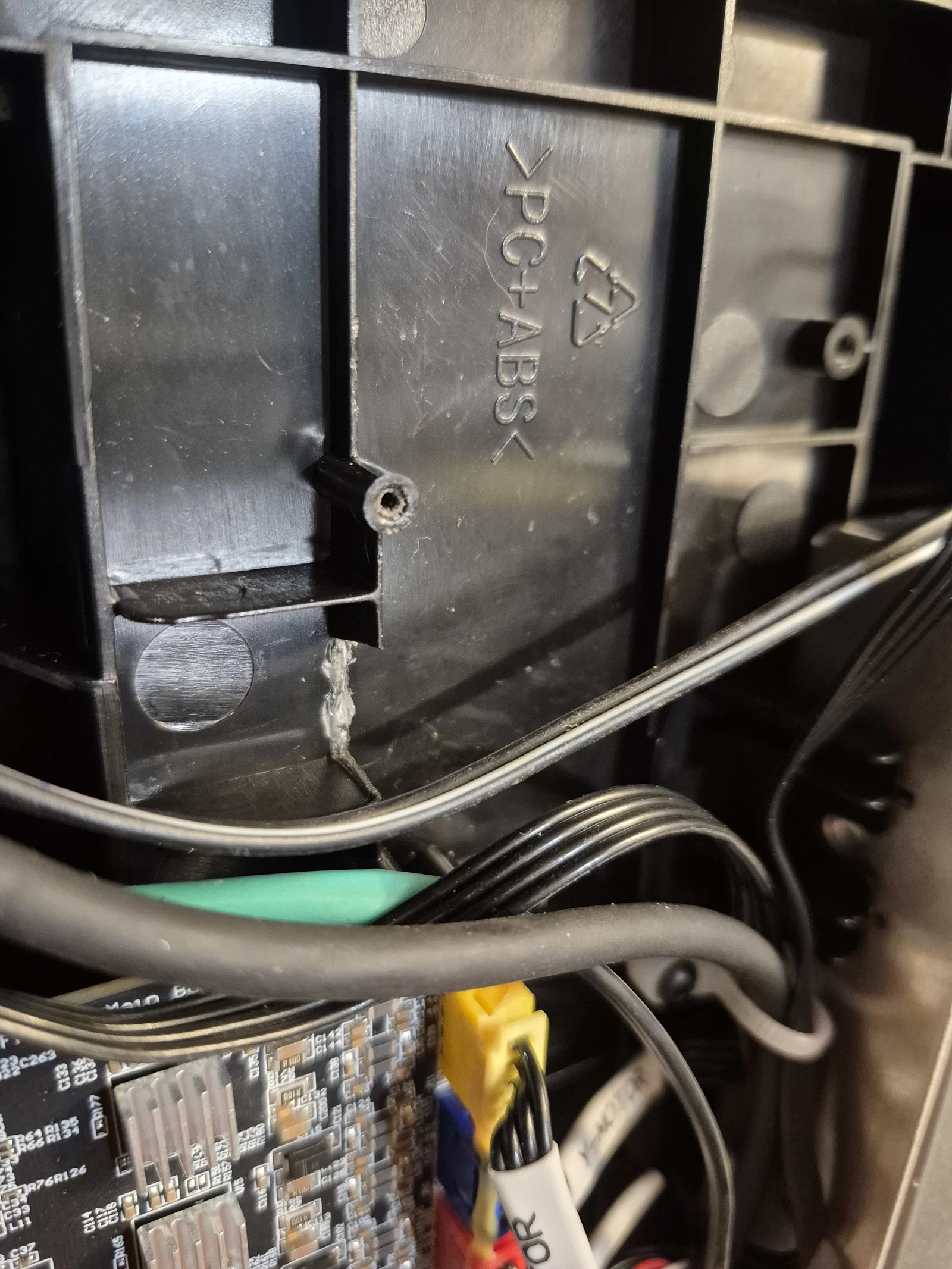

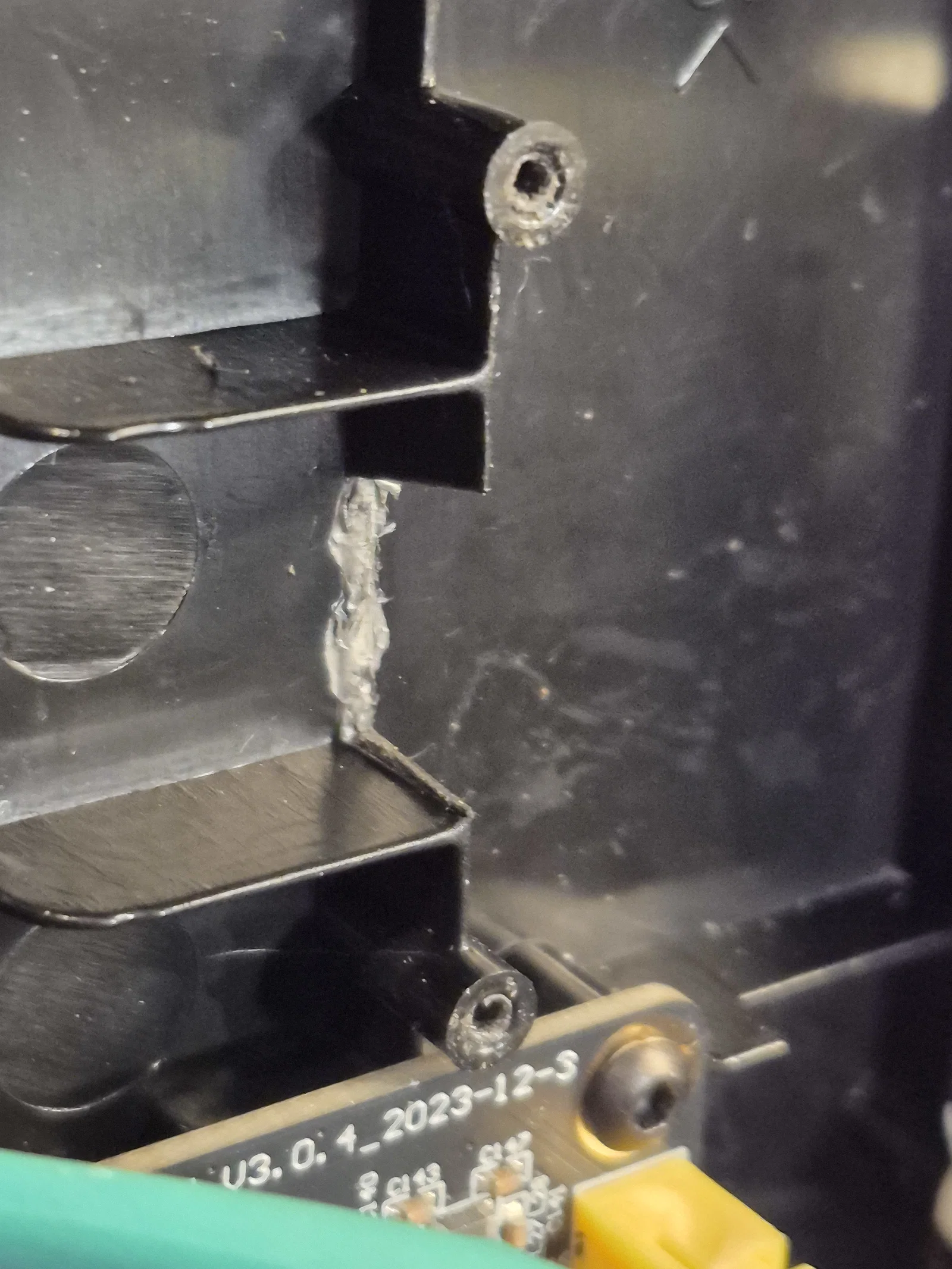

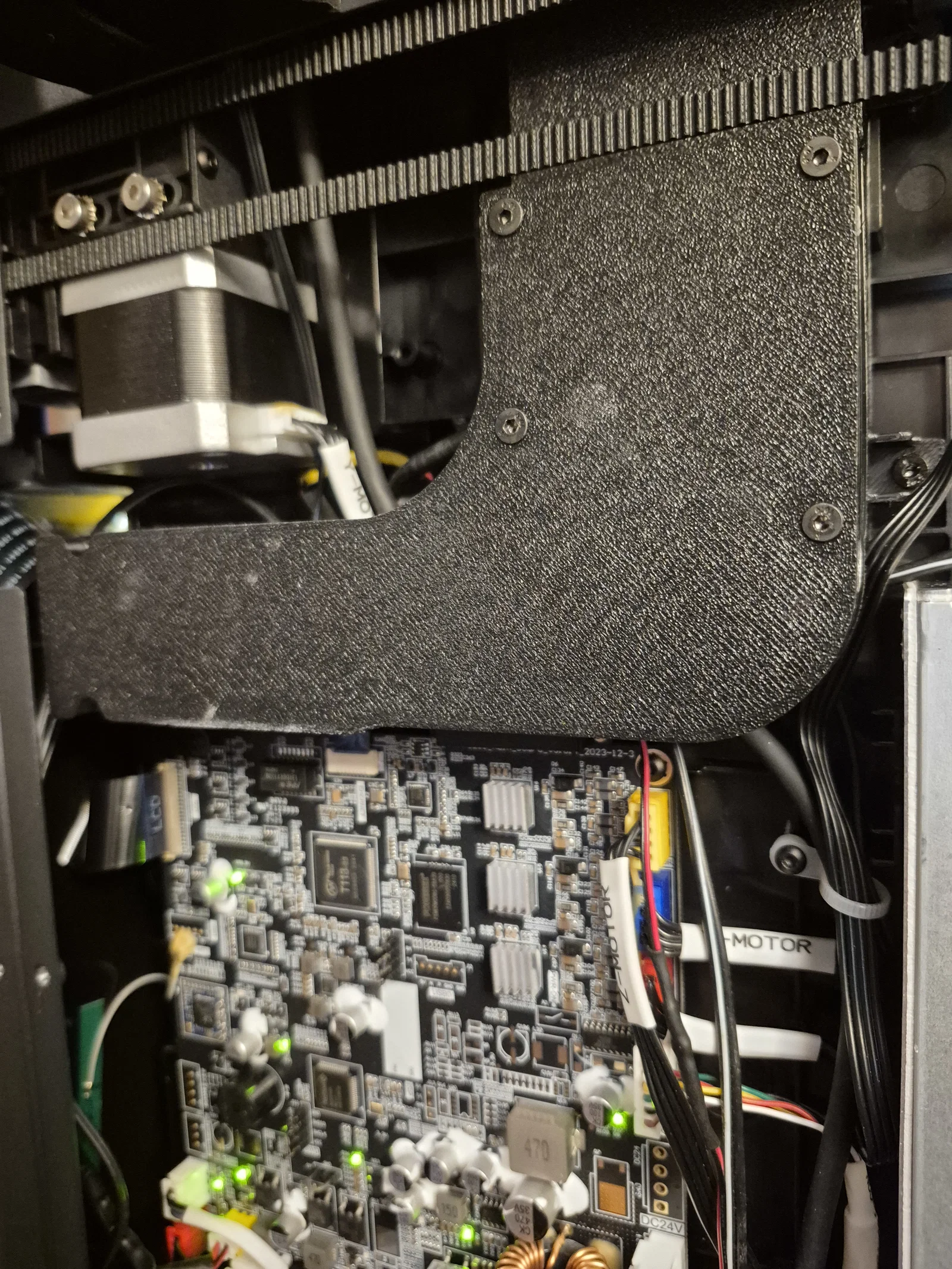

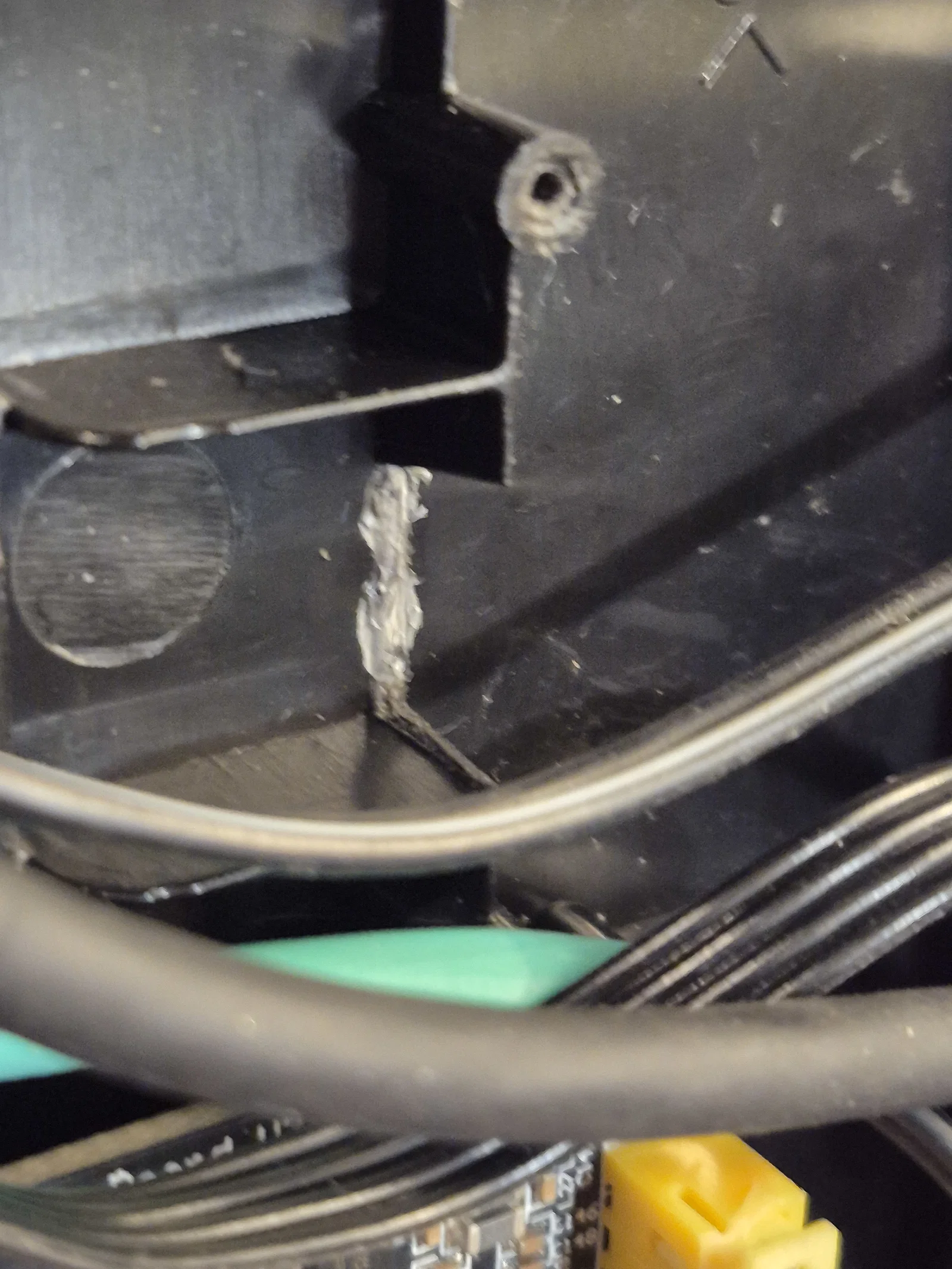

Khi lắp đặt, bạn cần đi lại dây để tránh bị vướng vào dây curoa hay quạt mainboard, nhất là dây extruder, cảm biến hết nhựa và trục Y. Cách tốt nhất mình tìm ra là cắt một phần gờ nhựa ABS dưới quạt mainboard để đi dây xuống dưới đó.

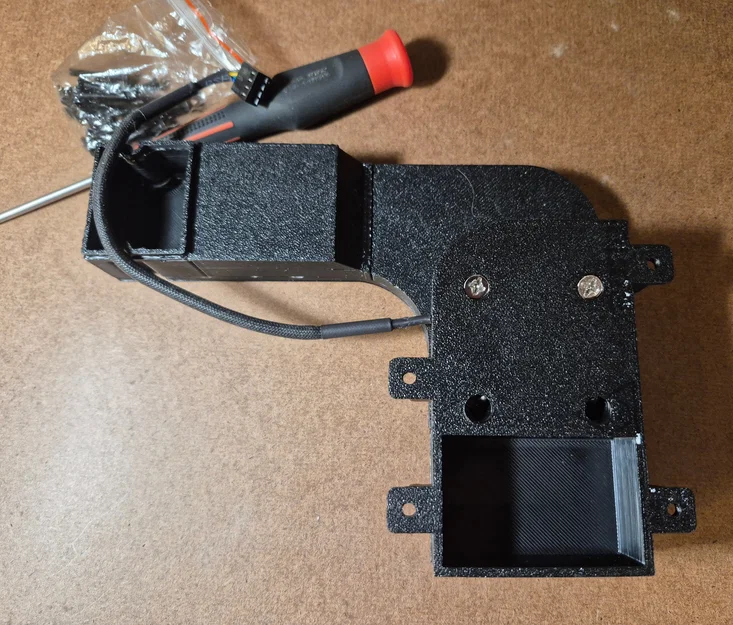

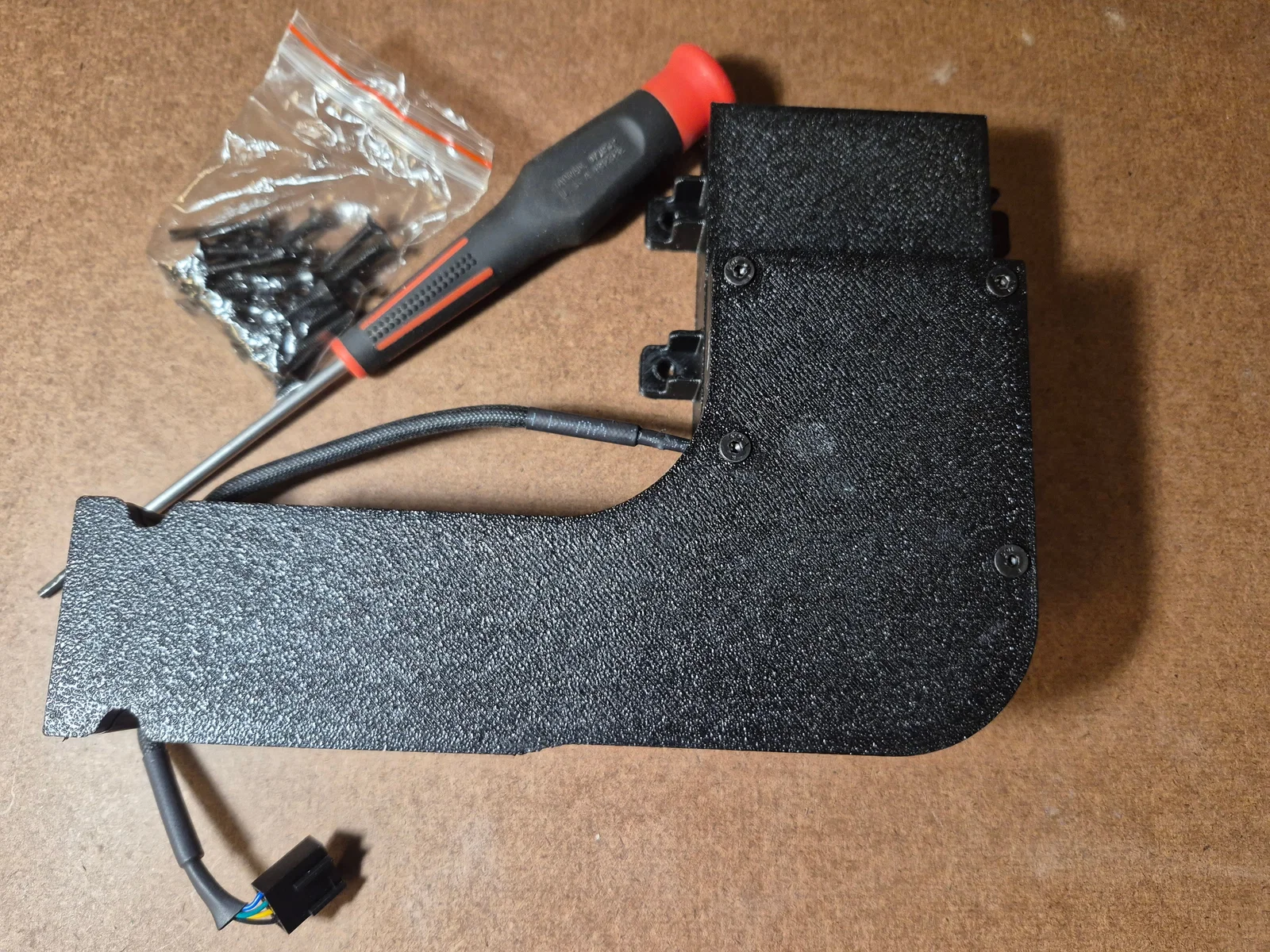

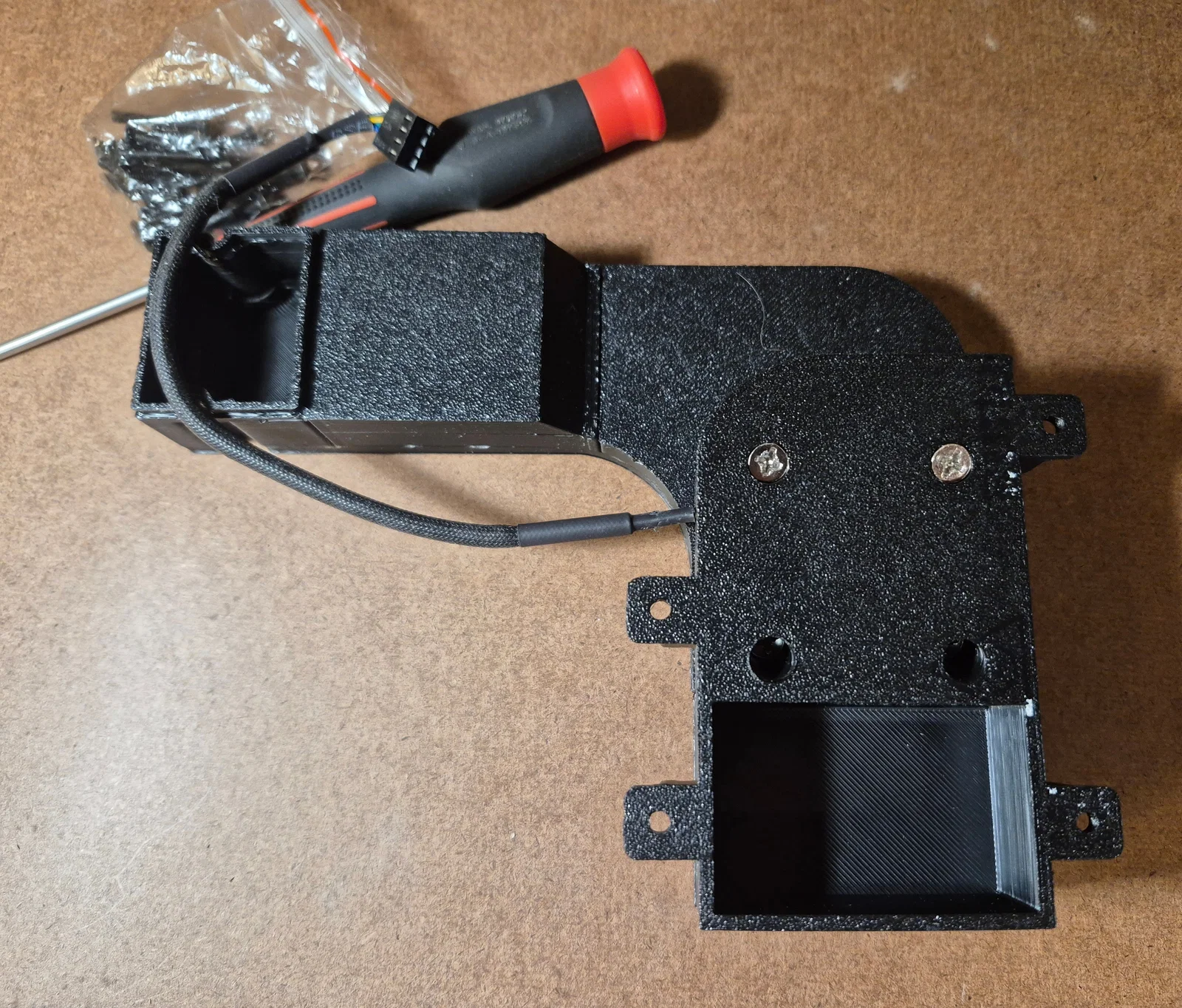

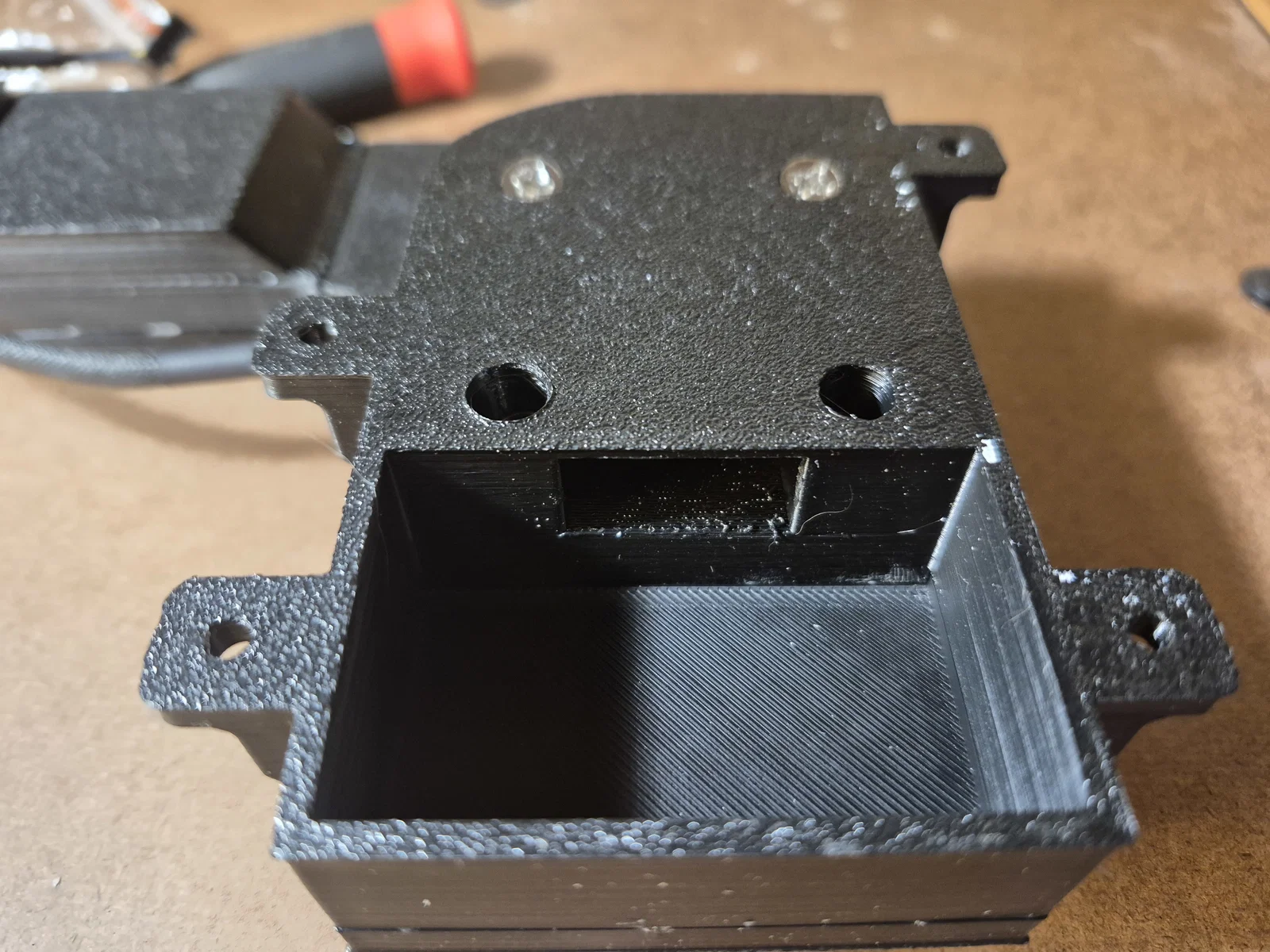

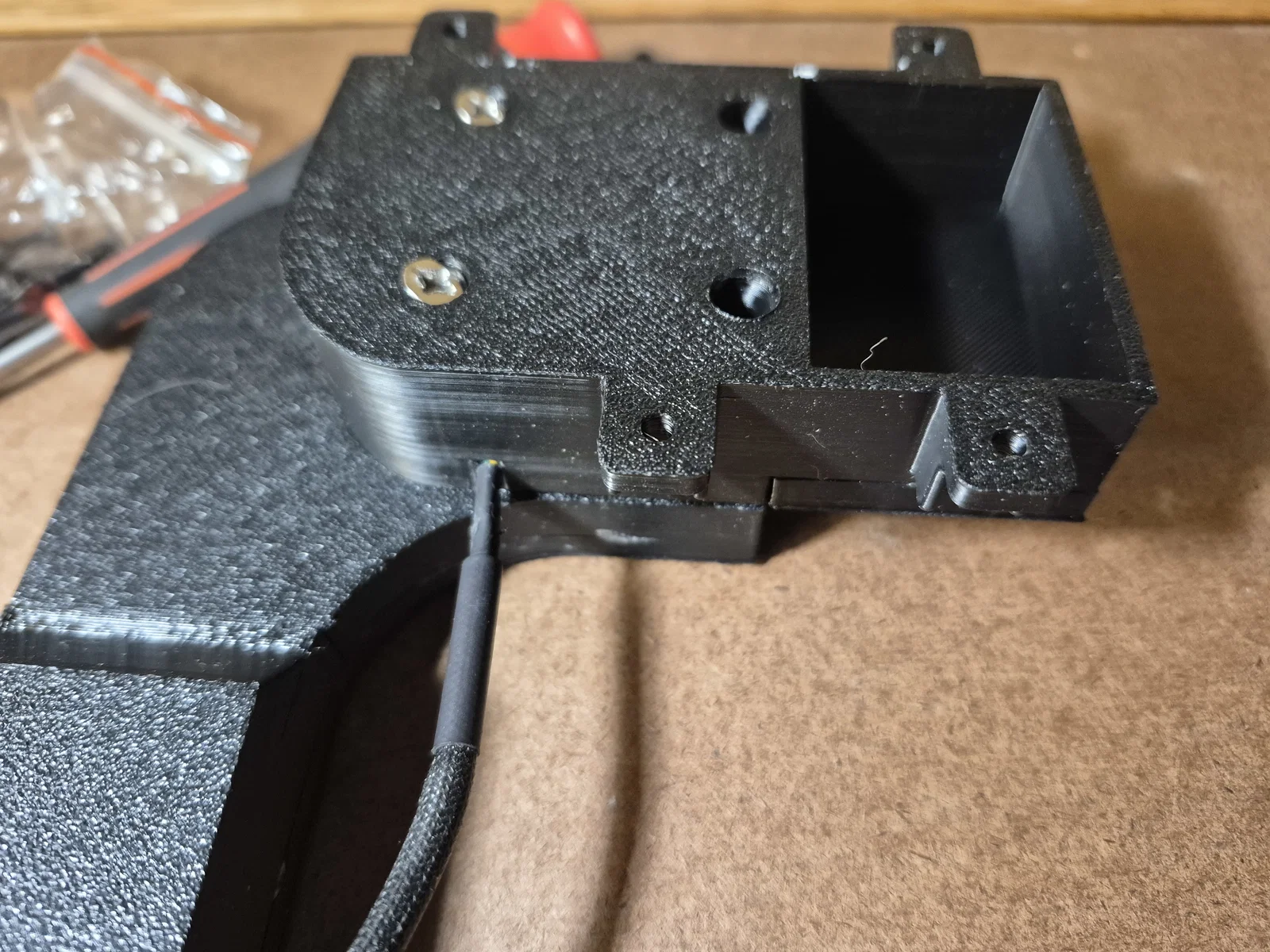

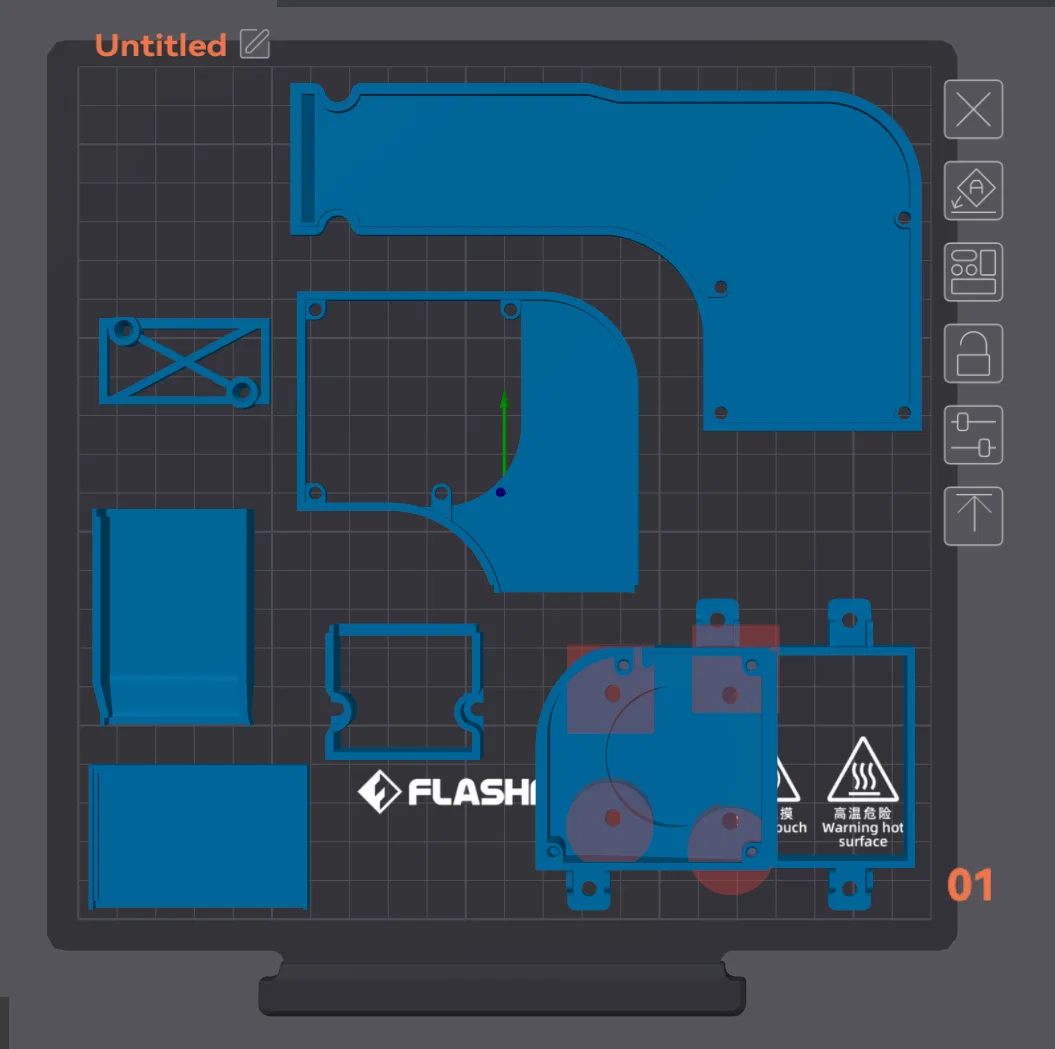

Mình in bằng nhựa PETG để chịu nhiệt tốt hơn khi in ABS, ASA hoặc POM. Khi lắp, hãy dùng keo CA để dán các chi tiết bên trái và nắp đậy. Các chi tiết này được thiết kế khá khít, bạn cần gọt bỏ sạch phần nhựa hỗ trợ (support) để khớp nối vừa vặn. Mình dùng Orca 2.2.0 để slice và đã đính kèm file ".3MF" ở đây.

Thành thật mà nói, mình không chắc nó có cải thiện rõ rệt chất lượng in không, nhưng đây là một dự án rất vui để tập làm quen với Autodesk Fusion! Cảm ơn Design8Studios và myxxx323 vì những thiết kế gốc để mình có thể remix lại!

Chúc các bạn lắp máy vui vẻ! -Steve

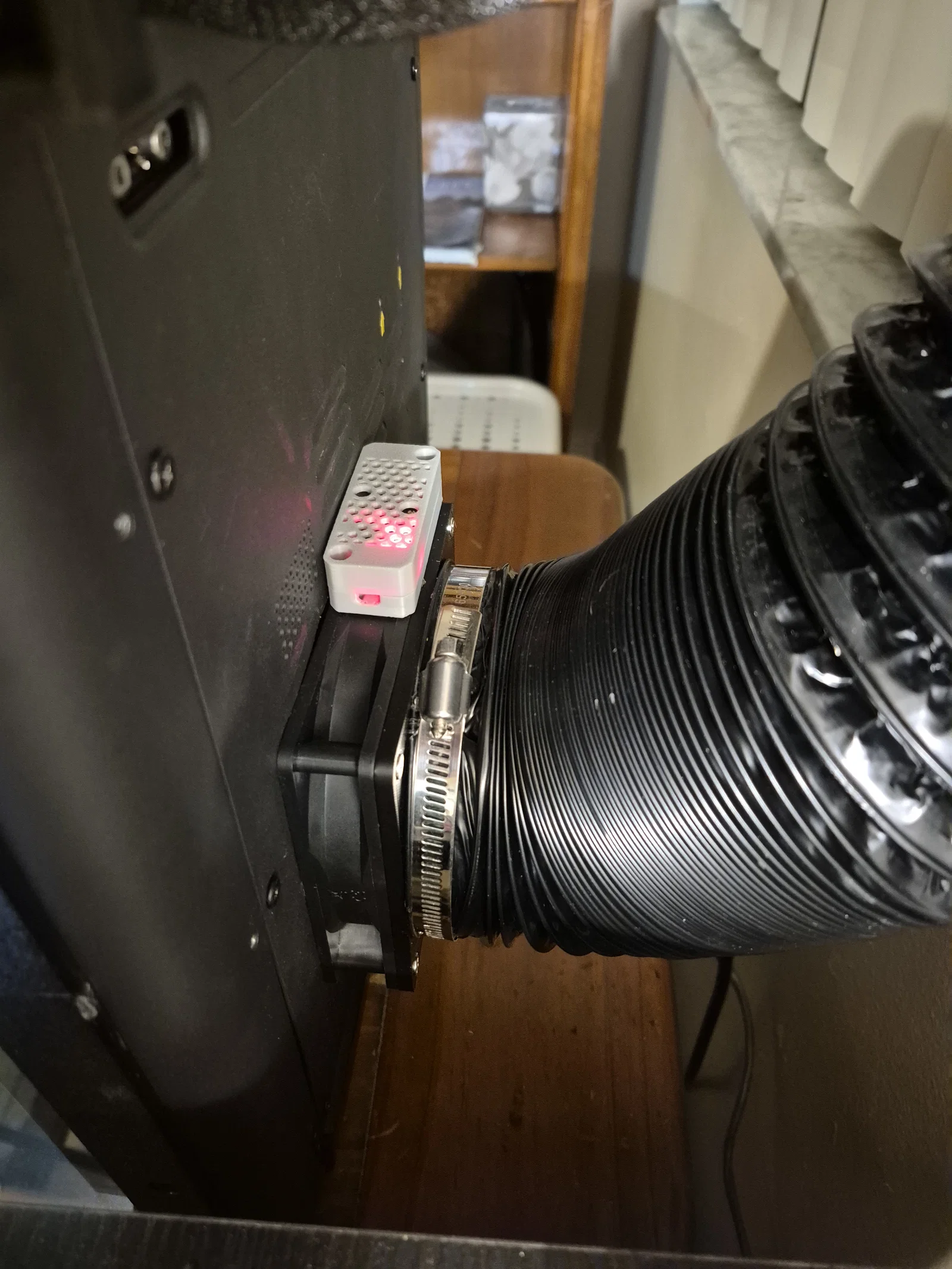

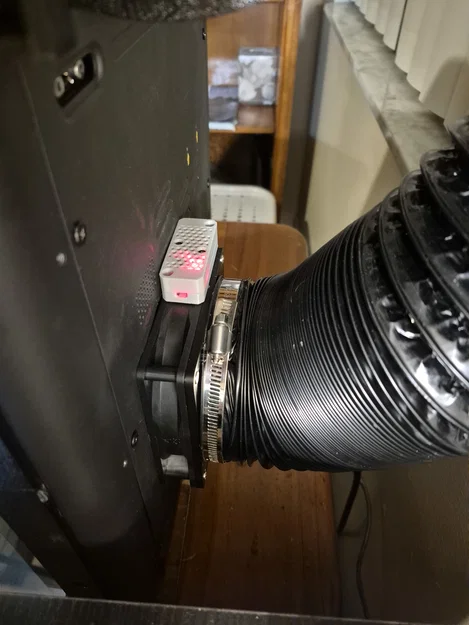

Cập nhật 25/03/2025 (Quạt hút)

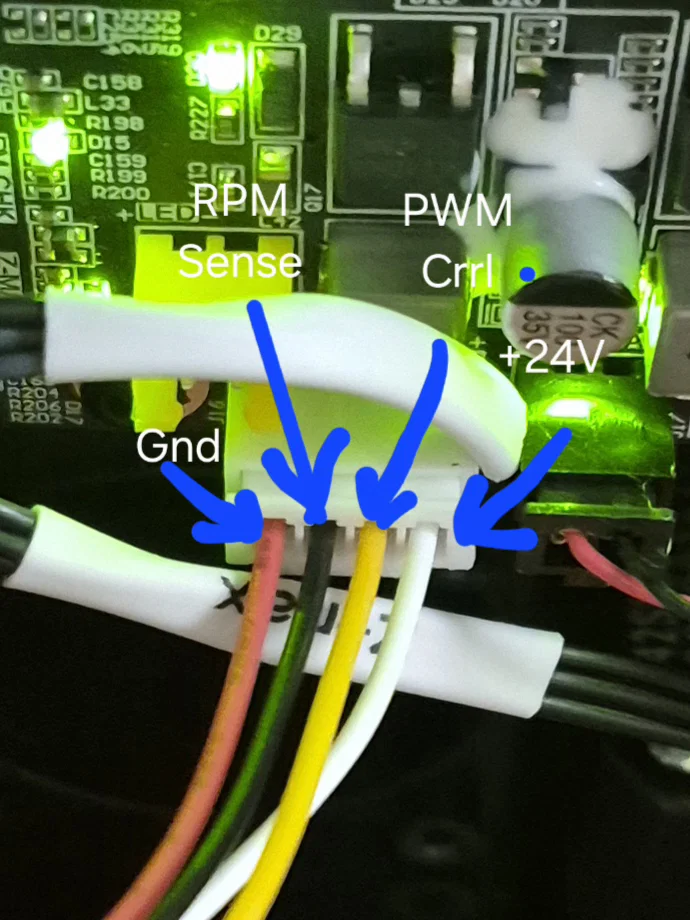

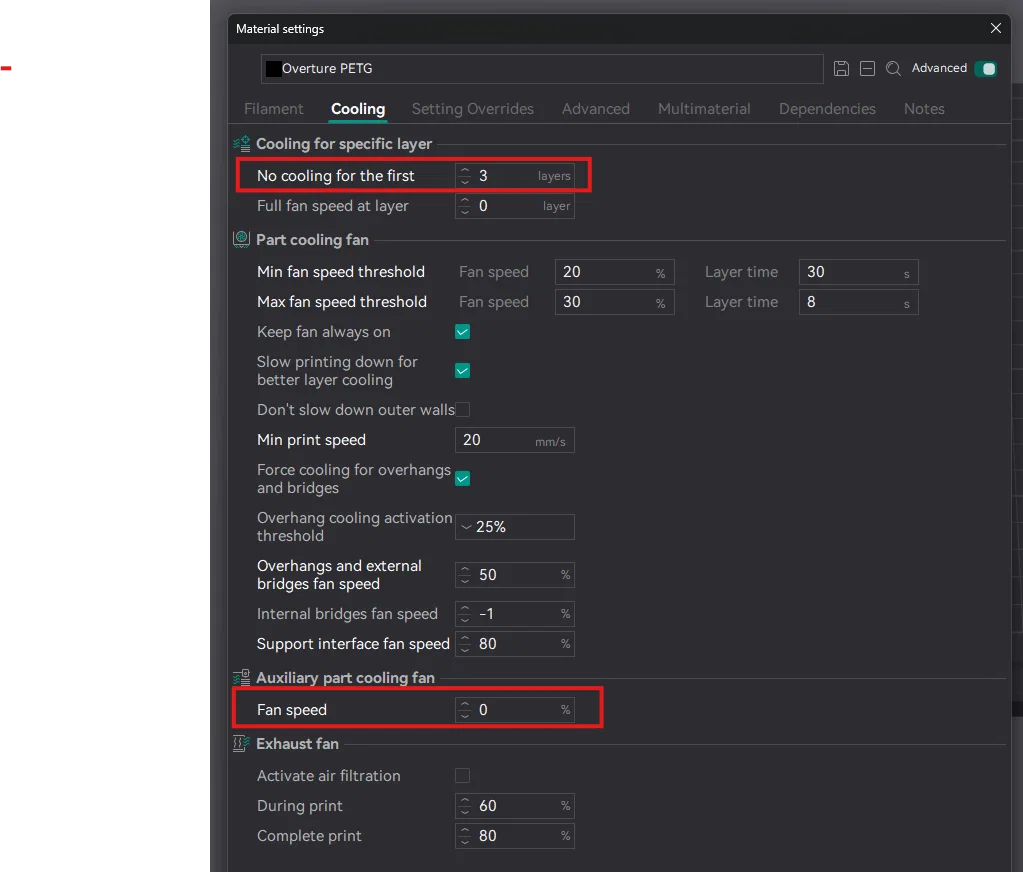

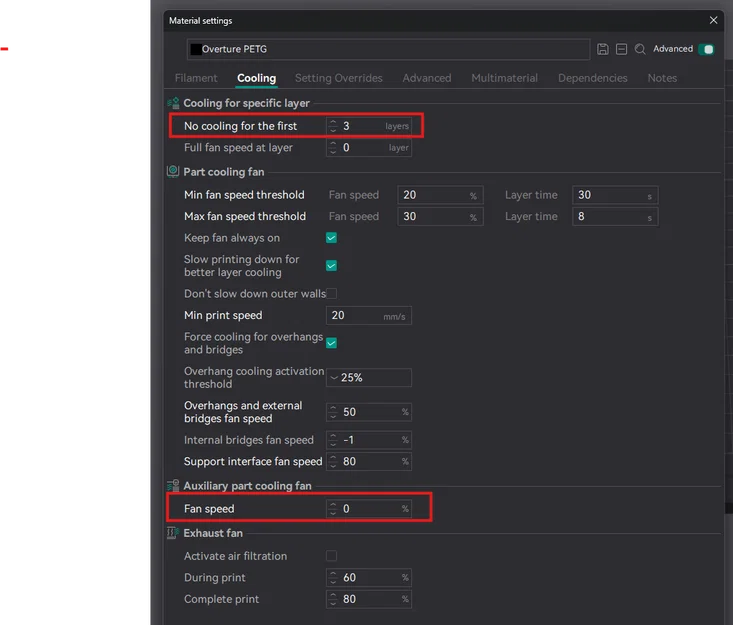

Mình quyết định chạy quạt hút trực tiếp từ nguồn 24V của máy để nó chạy liên tục. Do firmware AD5M chỉ bật quạt AUX sau khi in xong layer đầu và dừng khi kết thúc, nên nếu in ABS/ASA mình muốn quạt hút chạy xuyên suốt. Tuy nhiên, ưu điểm của cổng AUX là cho phép điều khiển tốc độ qua Orca, nhưng cần lưu ý cổng này là 24V và có sơ đồ chân khác với quạt PC tiêu chuẩn nên cần cẩn thận khi đấu nối.
