Giá đỡ cuộn filament 5 cuộn cho Enclosure Prusa

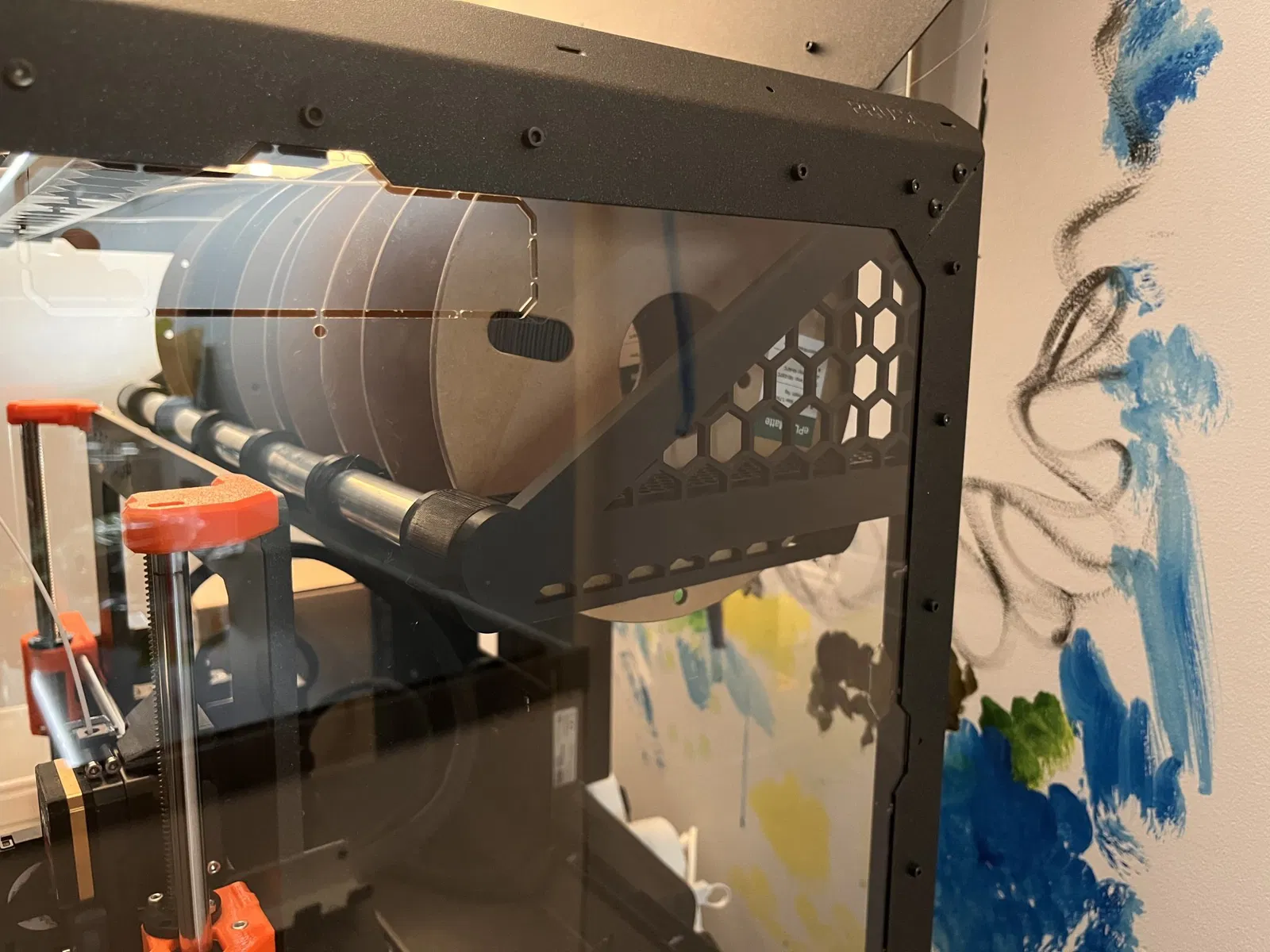

Sau khi mua Enclosure Original Prusa, tôi nhận thấy có rất nhiều không gian phía trên so với chiều cao khối lượng xây dựng của máy in. Tôi đã thực hiện một vài phép đo để phát hiện rằng có đủ không gian để vừa vặn một cuộn filament.

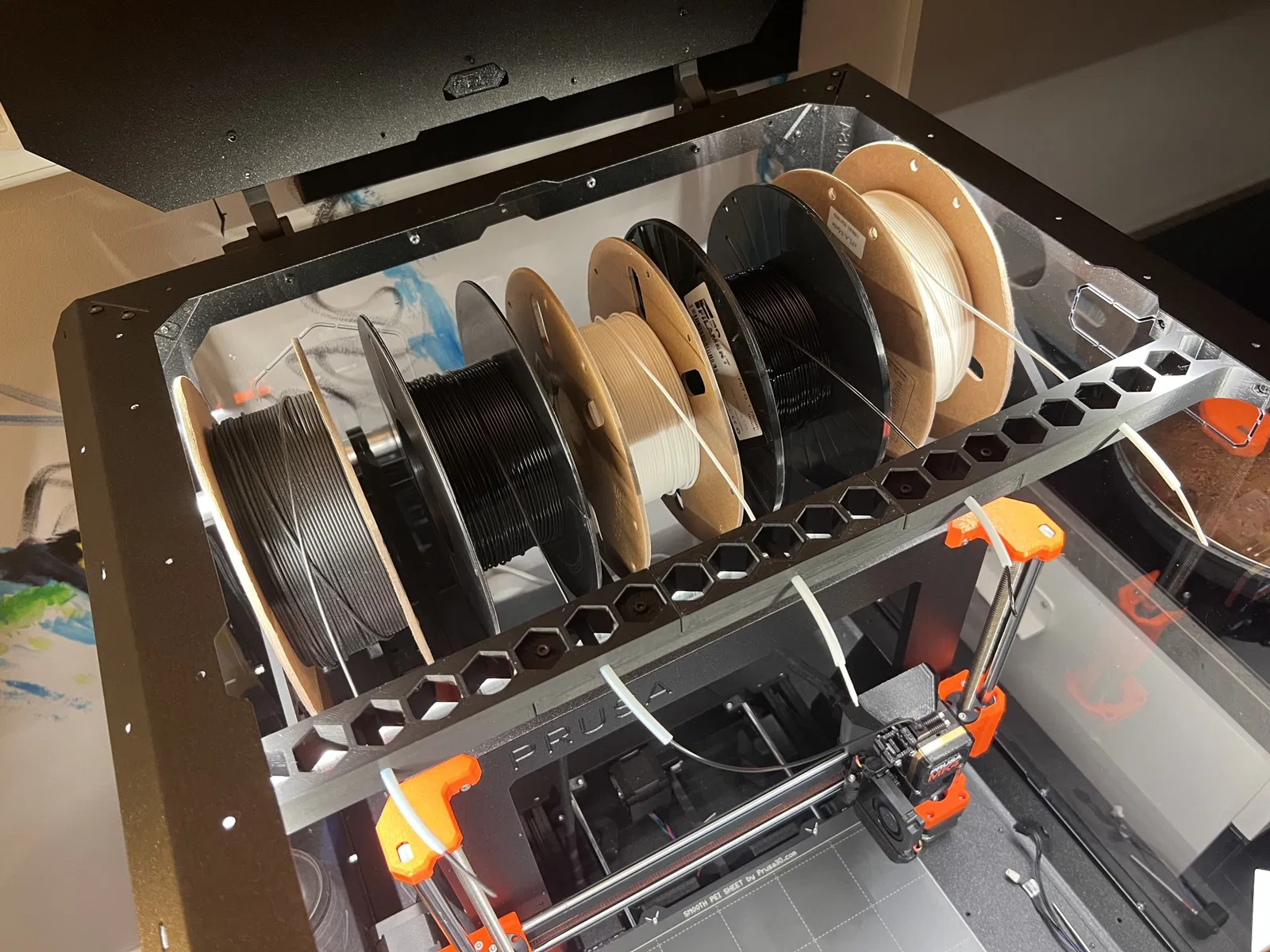

Và đây rồi, sau một vài lần thử nghiệm thất bại và thay đổi cách tiếp cận một vài lần, tôi đã tạo ra giá đỡ cuộn Prusa Enclosure hoàn hảo với các ngăn chứa bổ sung cho silica gel, cho phép bạn lưu trữ tới năm cuộn filament 1KG để sử dụng ngay lập tức trong máy in. Và với silica gel và nhiệt từ máy in, đây là môi trường tuyệt vời để giữ cho các cuộn của bạn khô ráo. Và tất cả điều đó mà không cần thêm bất kỳ thể tích nào bên ngoài enclosure của bạn!

Phần cứng được sử dụng để xây dựng kỳ tích này thật sự cơ bản và rẻ tiền:

• 1m ống nhôm với đường kính 20mm (chúng ta sẽ cần cắt nó làm đôi)
• 20 x vòng bi 608-2RS
• 10 x vít M3x12
• 4 x vít M3x15
• 14 x đai ốc M3n
• khoảng 30cm ống PTFE (chúng ta cần 5 ống với chiều dài khoảng 6cm mỗi ống)

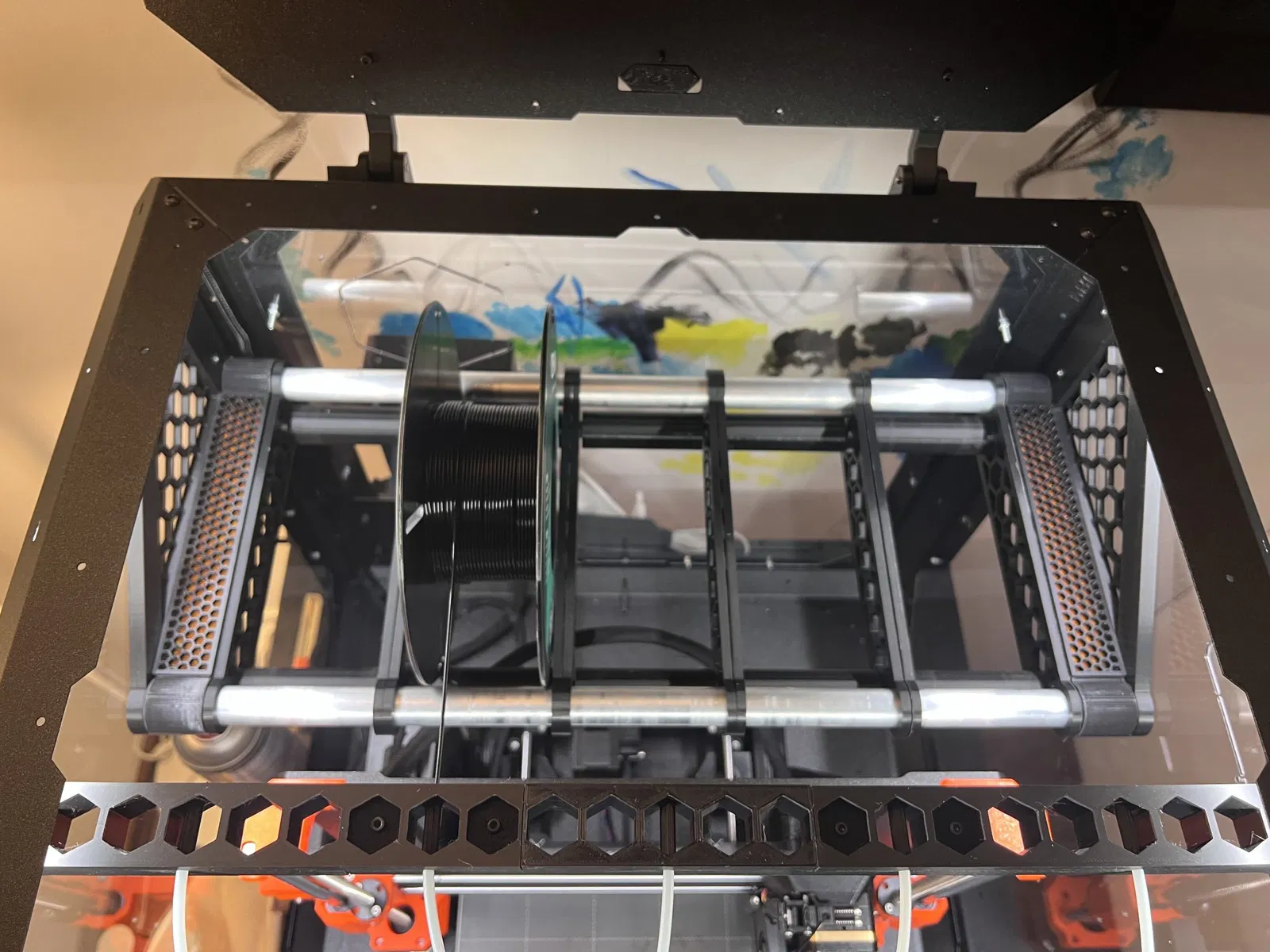

Việc lắp ráp khá đơn giản, có 2 giá đỡ ống nhôm chính (trái và phải) mang tất cả các con lăn cuộn. Những cái này được gắn qua 6 vít M3x12. Trên các ống, bạn có thể gắn tối đa 5 cụm con lăn cuộn.

Con lăn cuộn được xây dựng từ 2x bên con lăn cuộn và và cuộn giá đỡ cuộn và chúng được kết nối với nhau bằng 4 vòng bi. Mọi thứ ở đây được giữ chặt với nhau bằng cách ép (ma sát).

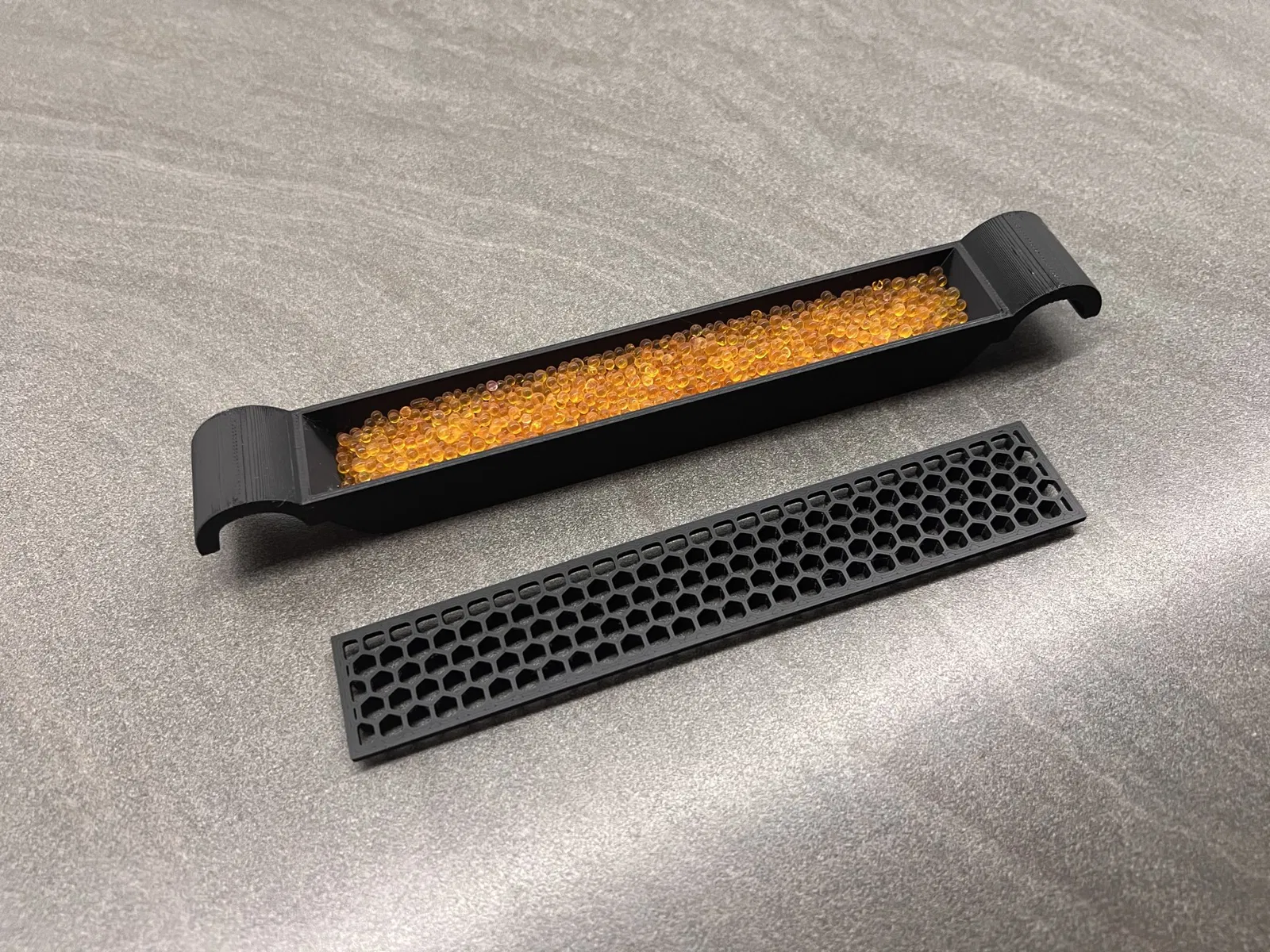

Ngoài ra còn có 2 ngăn chứa silica gel vừa vặn trên đỉnh của các giá đỡ ống cùng với nắp.

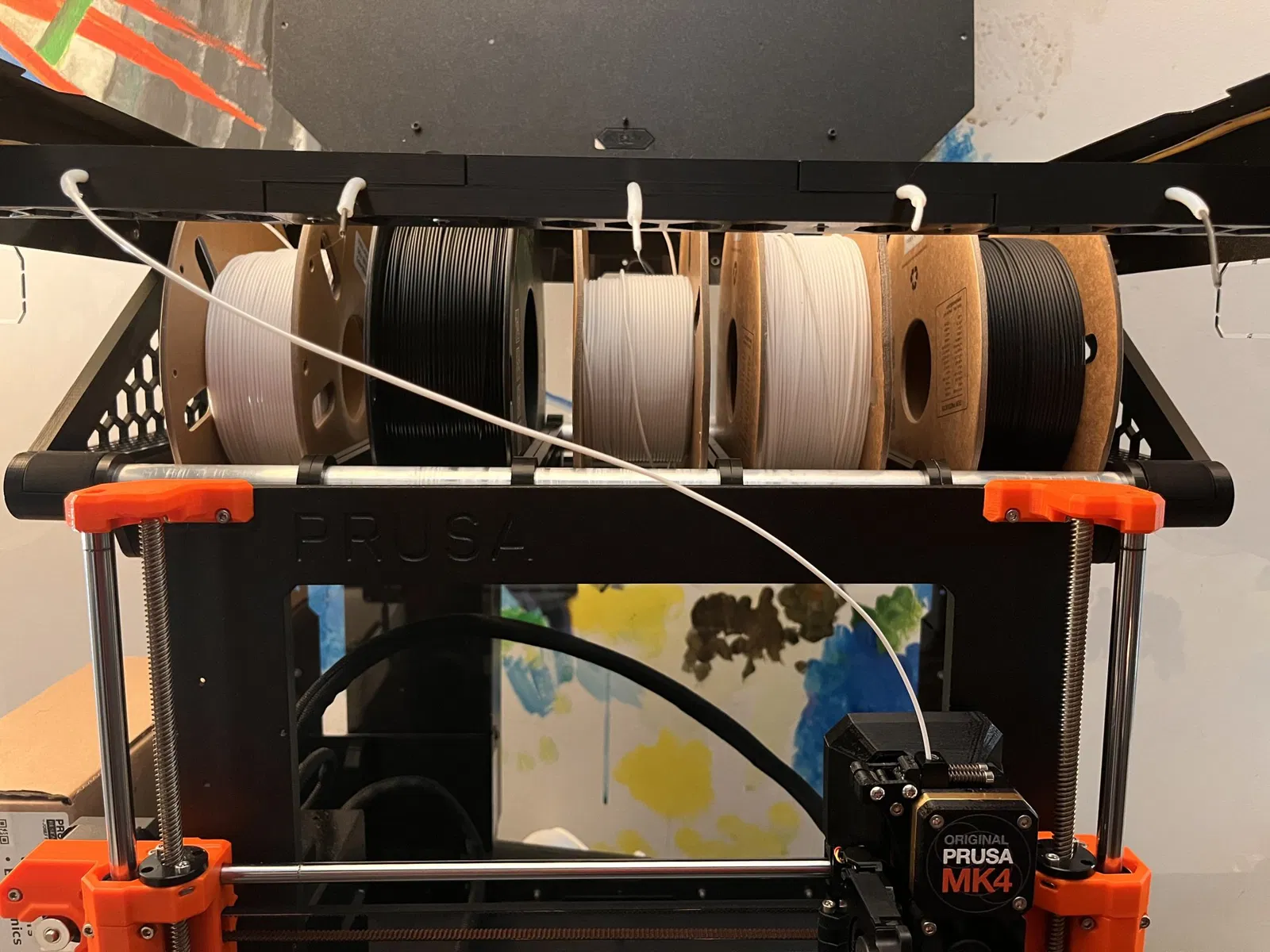

Để đảm bảo rằng filament có thể được phân phát mà không gặp phải ma sát bên, có một hướng dẫn filament đặc biệt đảm bảo rằng cuộn mở ra theo cách giống nhau mọi lúc. Hướng dẫn filament được xây dựng từ 3 phần được kết nối qua vít M3x15. Trên hướng dẫn có 5 lỗ cho ống PTFE sẽ làm giảm góc của filament trong quá trình in để tránh bất kỳ ma sát và căng thẳng nào lên filament. Mọi thứ được gắn trên enclosure bằng vít M3x12.

Tôi đã sử dụng thiết lập này trong vài tuần và nó hoạt động hoàn hảo. Tôi thực sự hài lòng với ý tưởng và thiết kế này và hy vọng rằng bạn cũng sẽ hài lòng! Đây là thiết kế phức tạp đầu tiên của tôi khi tôi đang học cách mô hình hóa và chỉ sở hữu máy in MK4 của mình được vài tuần, vì vậy xin đừng chỉ trích tôi quá nhiều về bất kỳ lỗi thiết kế nào mà tôi có thể đã mắc phải :)
