Tay cầm sơn mô hình (Model Painting Handle)

Sau khi in xong vài con miniature trên máy in của mình, mình mới nhớ ra chuyện cầm chúng lúc sơn phiền cỡ nào.

Nên khi mình đi tìm tay cầm để sơn miniature thì thấy mẫu này: https://www.thingiverse.com/thing:2669896 và nghĩ là nên chỉnh lại chút để sau khi in xong khỏi phải dán keo ráp lại. Rồi mình lại muốn phần đầu kẹp nhỏ hơn nhiều để sơn phần chân của miniature mà dụng cụ không bị vướng, nên mình làm thêm một phiên bản kích thước thứ hai.

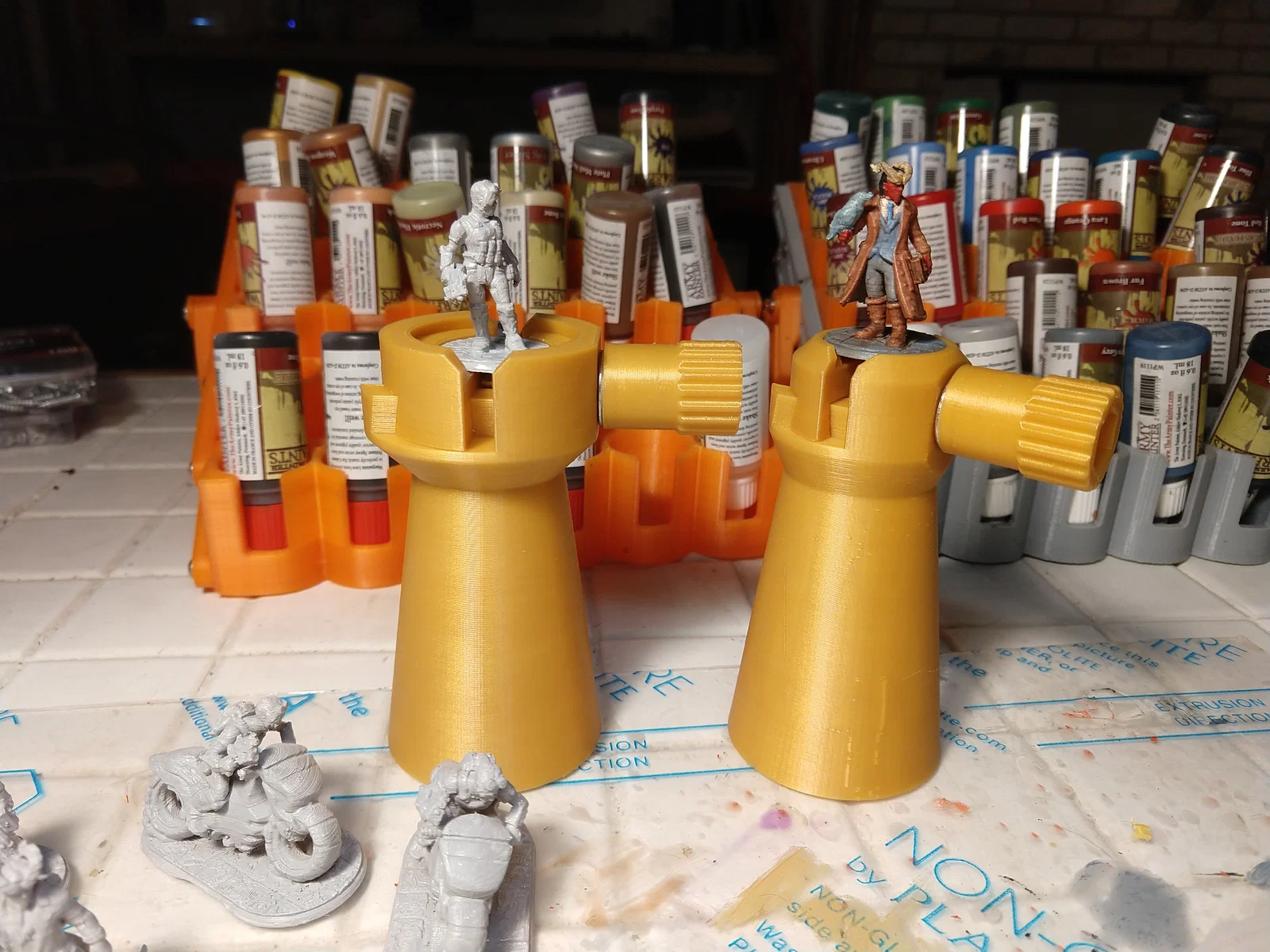

Bản Large kẹp được figure đế 20–40mm.
Bản Small tối đa 30mm.

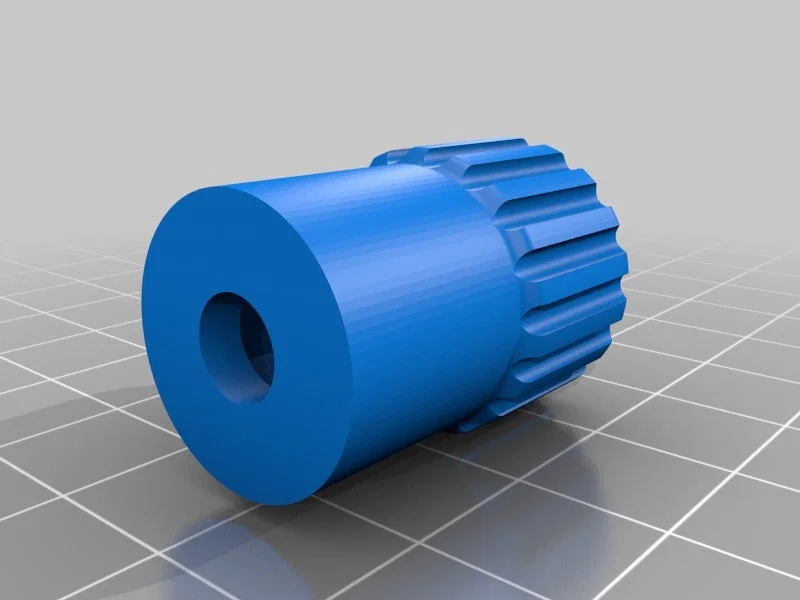

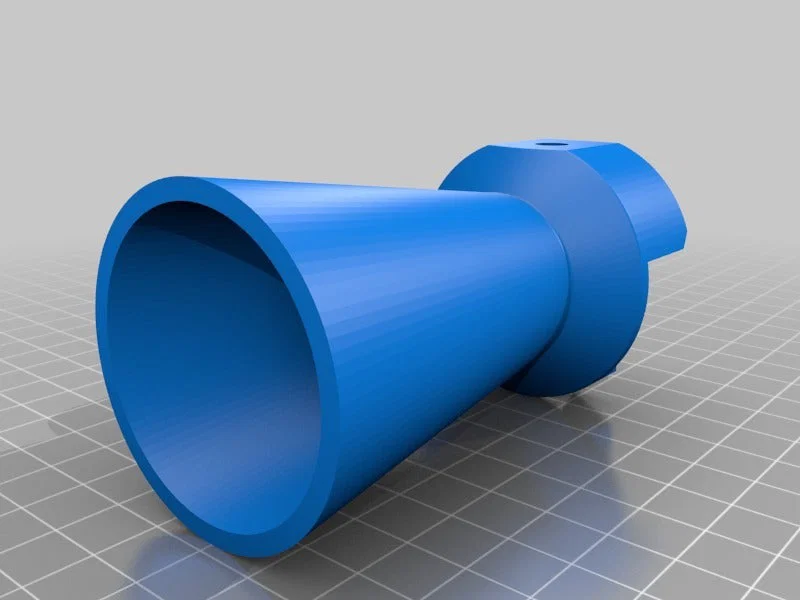

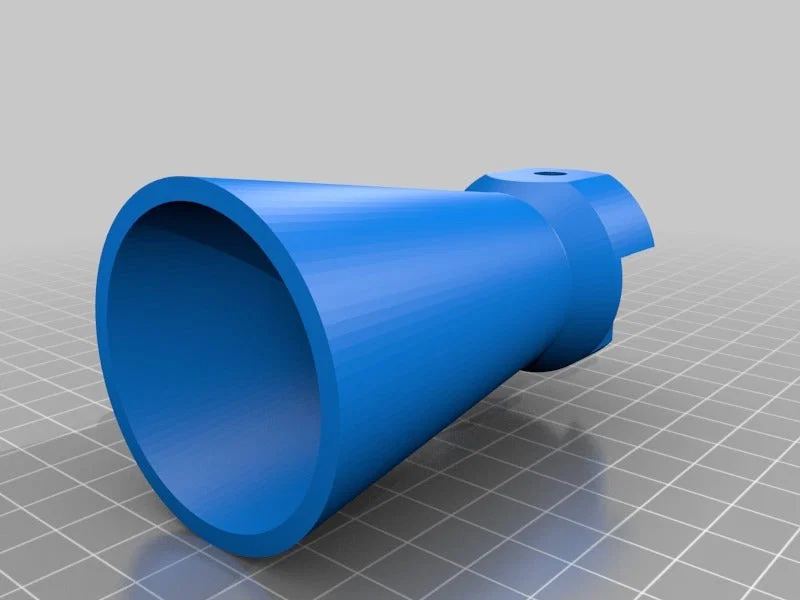

Cả hai đều dùng bulông lục giác 1/4-20 và đai ốc: nhét đai ốc vào phần núm (knob), luồn bulông vào miếng kẹp (clamp piece) và xuyên qua đế, rồi siết theo nhu cầu.

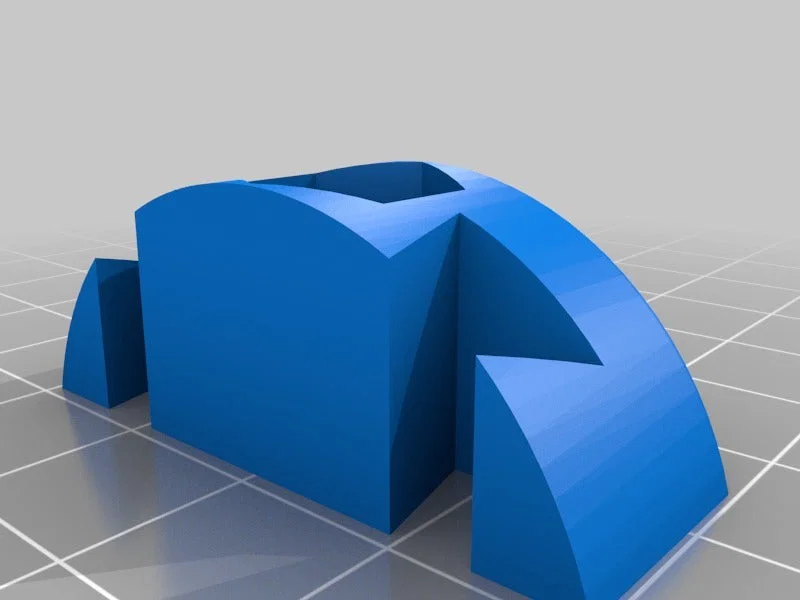

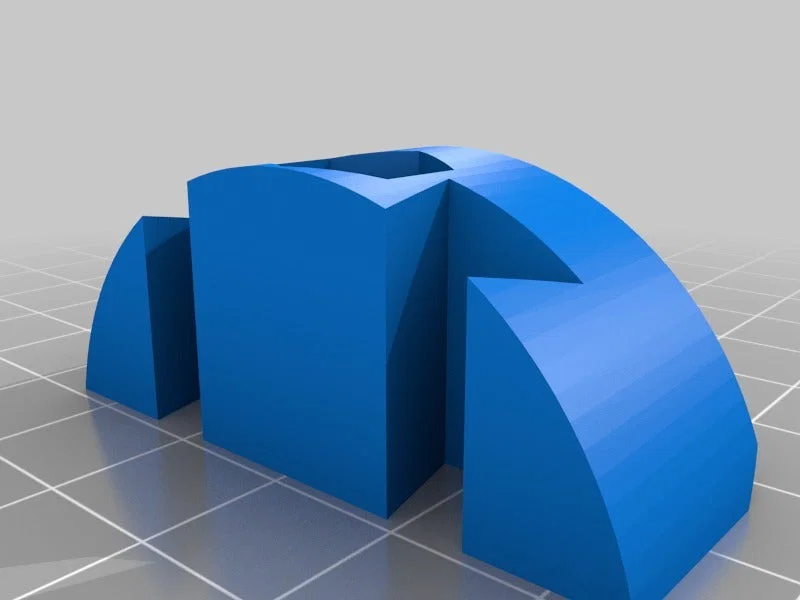

Miếng kẹp (clamp piece) có lẽ là phần duy nhất thật sự có lợi khi dùng supports, vì nó có bridge 8mm.

2019-12-09: Thêm các chi tiết hệ metric cho miếng kẹp và núm vặn: dự kiến sẽ vừa bulông M6x50mm và đai ốc M6.
