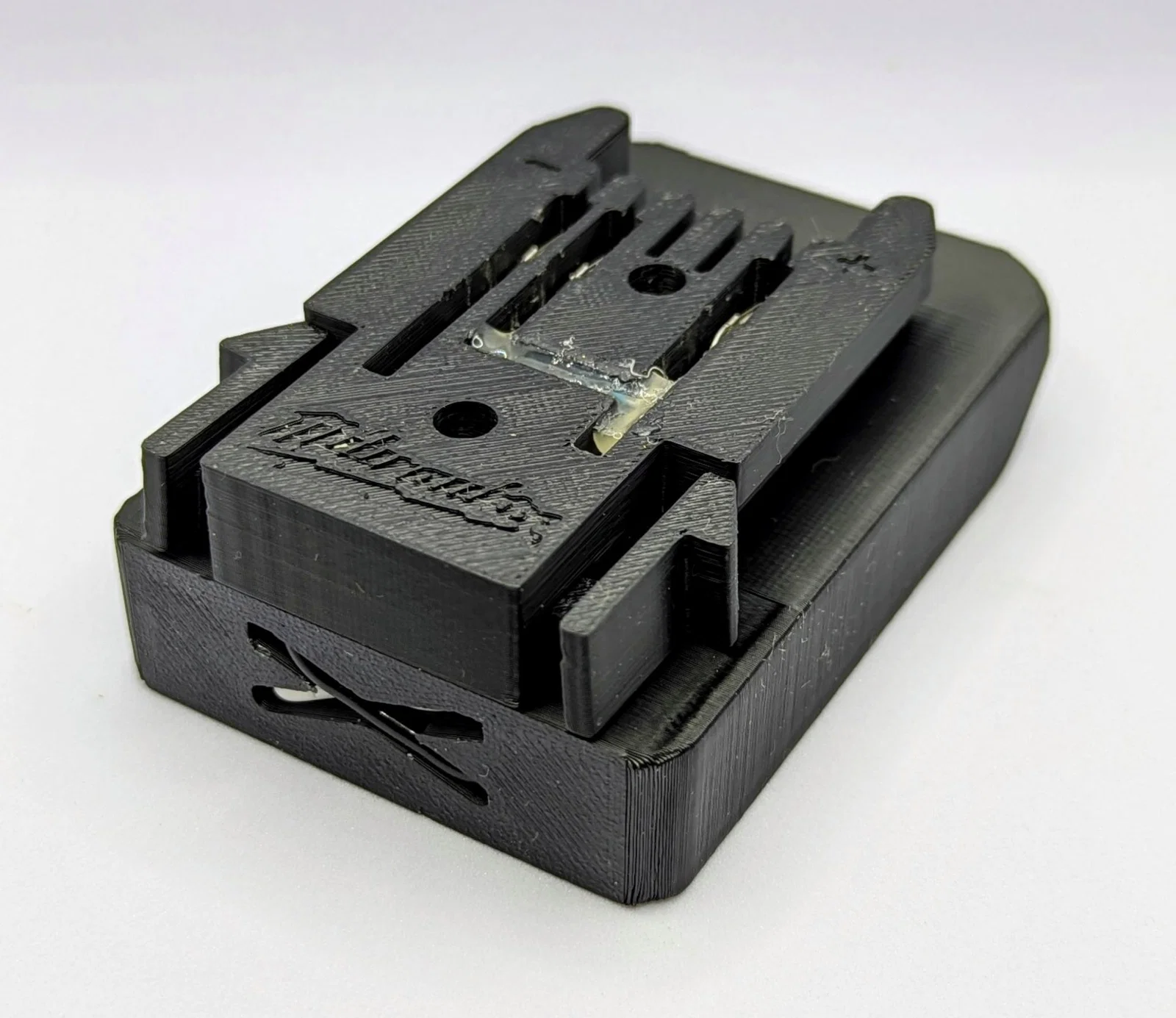

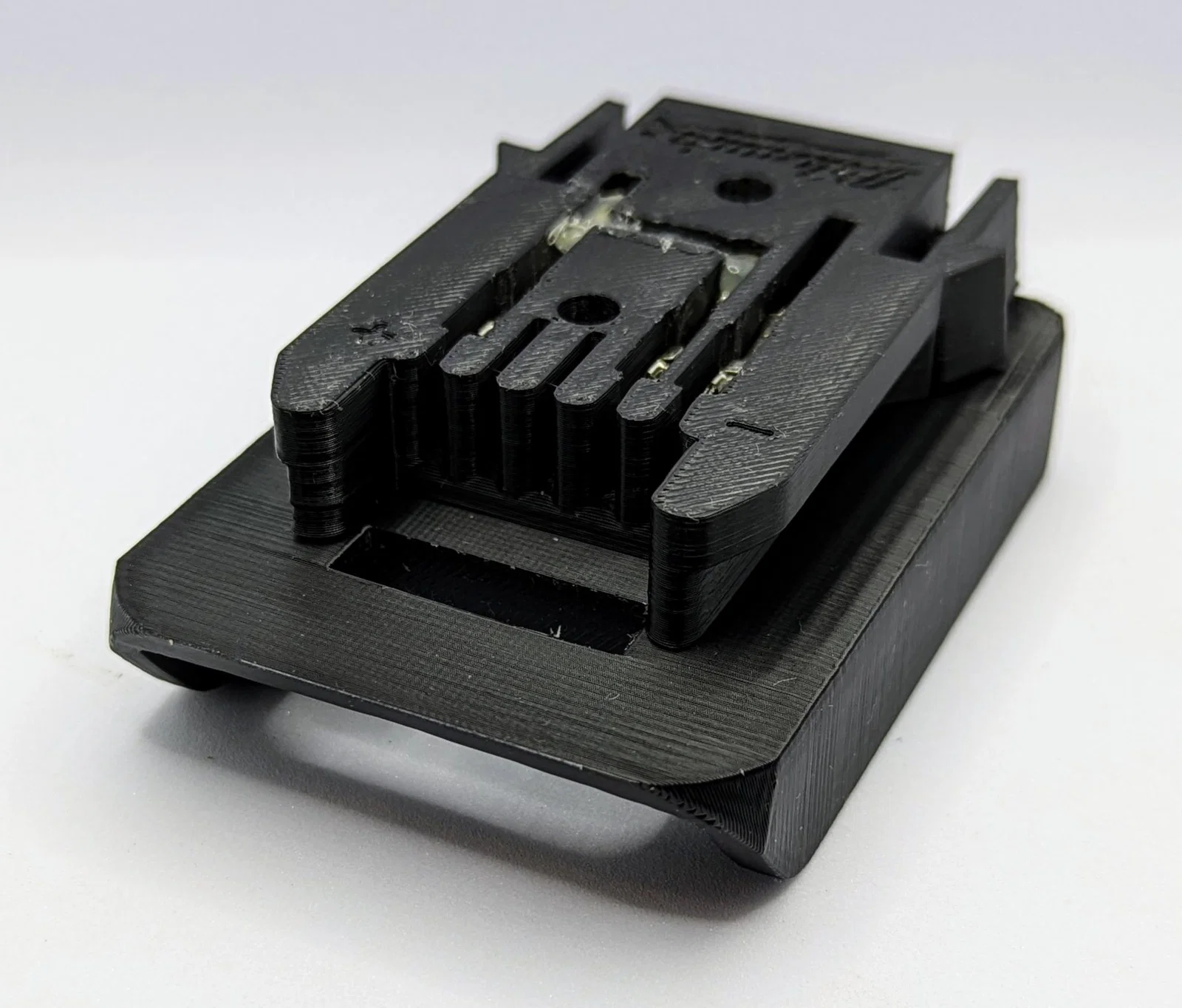

Adapter pin Dewalt sang dụng cụ Milwaukee (Dewalt Battery to Milwaukee Tools adaptor)

Adapter pin cho pin dụng cụ không dây.

Dewalt Battery to Milwaukee skin tools

Phần cứng cần thêm

• cos dẹt (spade) đực 6mm x2
• dây điện
• cọc/cos cầu chì cái x3
• bu lông M3 x10mm & ê-cu lục giác x2
• điện trở 470k
• lò xo (0.5mm, 35mm, 5mm) – lò xo trong bút bấm có thể cũng xài được

Chuẩn bị cos dẹt như hình, nếu được thì ép/dằn phẳng phần vai ra

Quy trình lắp ráp cơ bản

• tháo lớp bọc cos dẹt rồi bấm (crimp) vào dây, ép cho nó dẹt lại
• lắp lò xo và nút bấm hai bên vào phần top

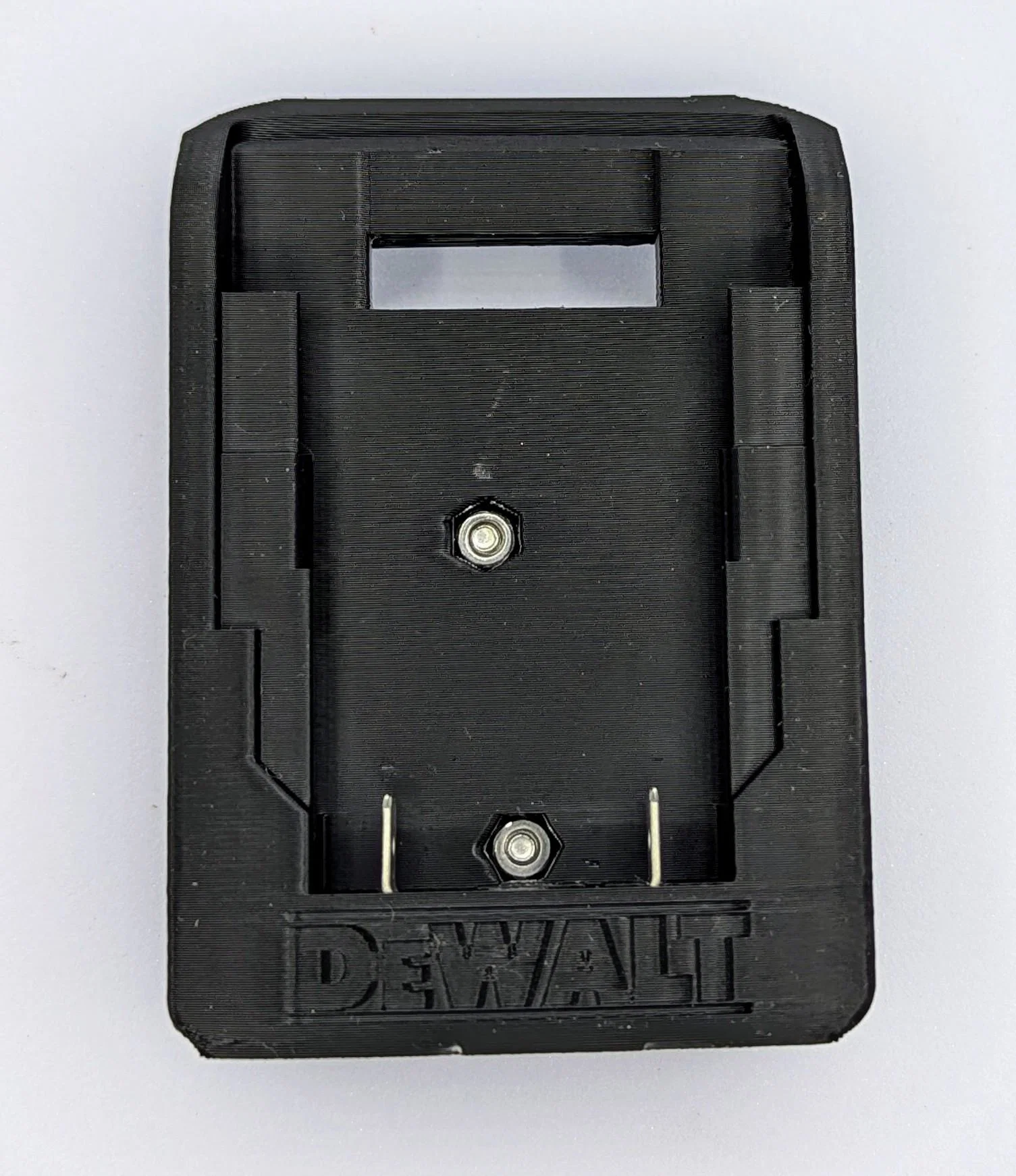

• lắp các cos dẹt đã đi dây vào phần base và luồn lên phần top
• ghép phần top và bottom lại, vừa ghép vừa kéo dây đi qua
• dùng bu lông và ê-cu để siết cố định phần top và bottom
• cắt dây cho phù hợp để các terminal cái gắn vừa vào các khe

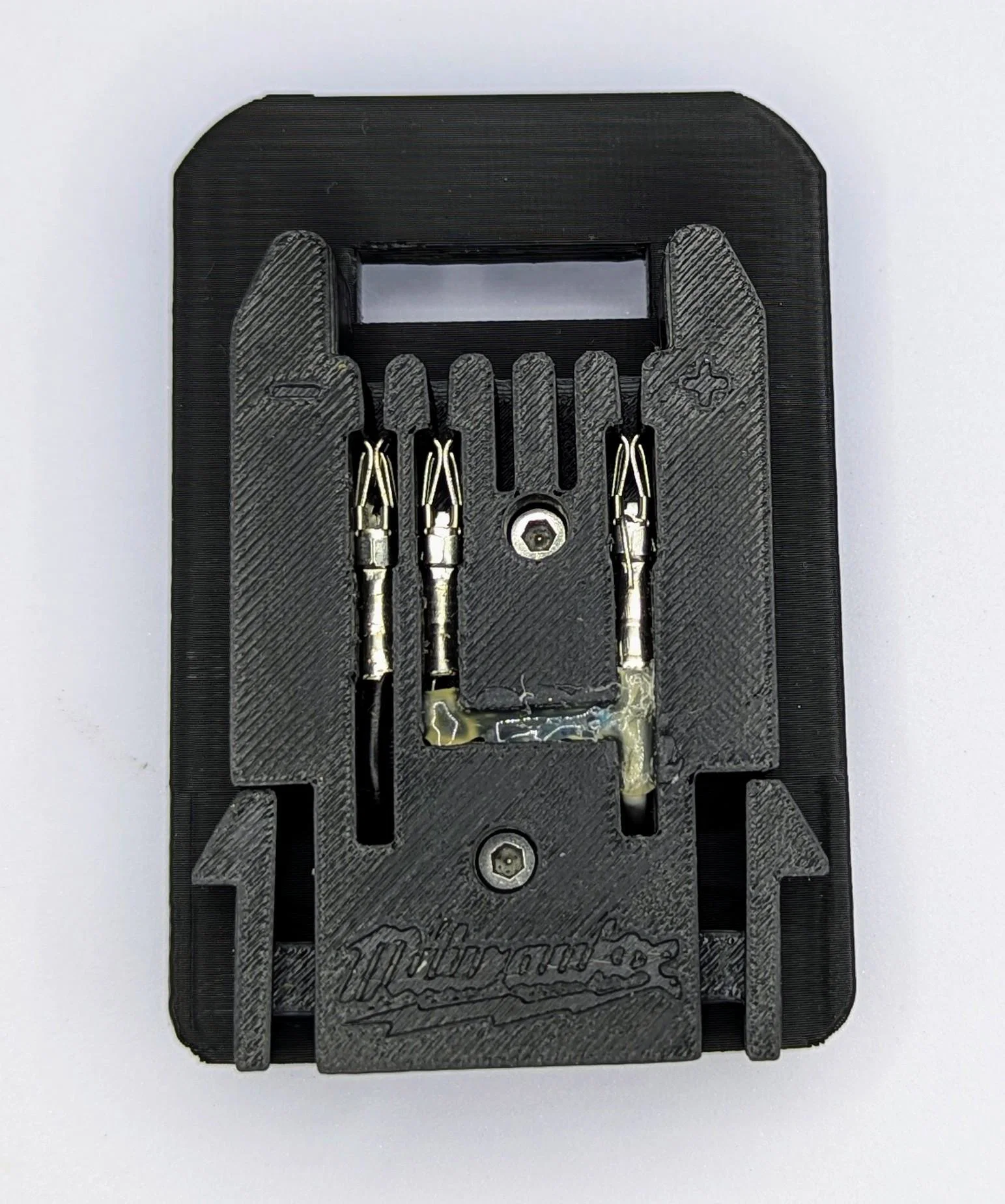

• bấm (crimp) các terminal cái, nhớ kẹp thêm điện trở vào terminal dương
• ấn các terminal vào đúng vị trí, mình dùng keo nến để che/phủ phần điện trở

Nếu cần làm rõ chỗ nào thì cứ liên hệ.

 CHỈNH SỬA 28-3-25

Đã thêm V2 của phần top, đưa các terminal cái sát hơn một chút (4mm) so với các terminal đực
