Prusament PET-G Clamp Tối Ưu Hóa

Trong lúc học cách dùng Autodesk Generative Design trên Fusion 360, mình cần một mẫu thử nghiệm để kiểm tra quy trình làm việc và quyết định chọn chiếc Prusament PET-G Clamp để tối ưu hóa.

Mình đã dựa trên kích thước của bản gốc Prusament PET-G Clamp để có thể so sánh độ bền và thời gian in giữa hai phiên bản. Điều này cũng giúp các bộ phận có thể thay thế lẫn nhau.

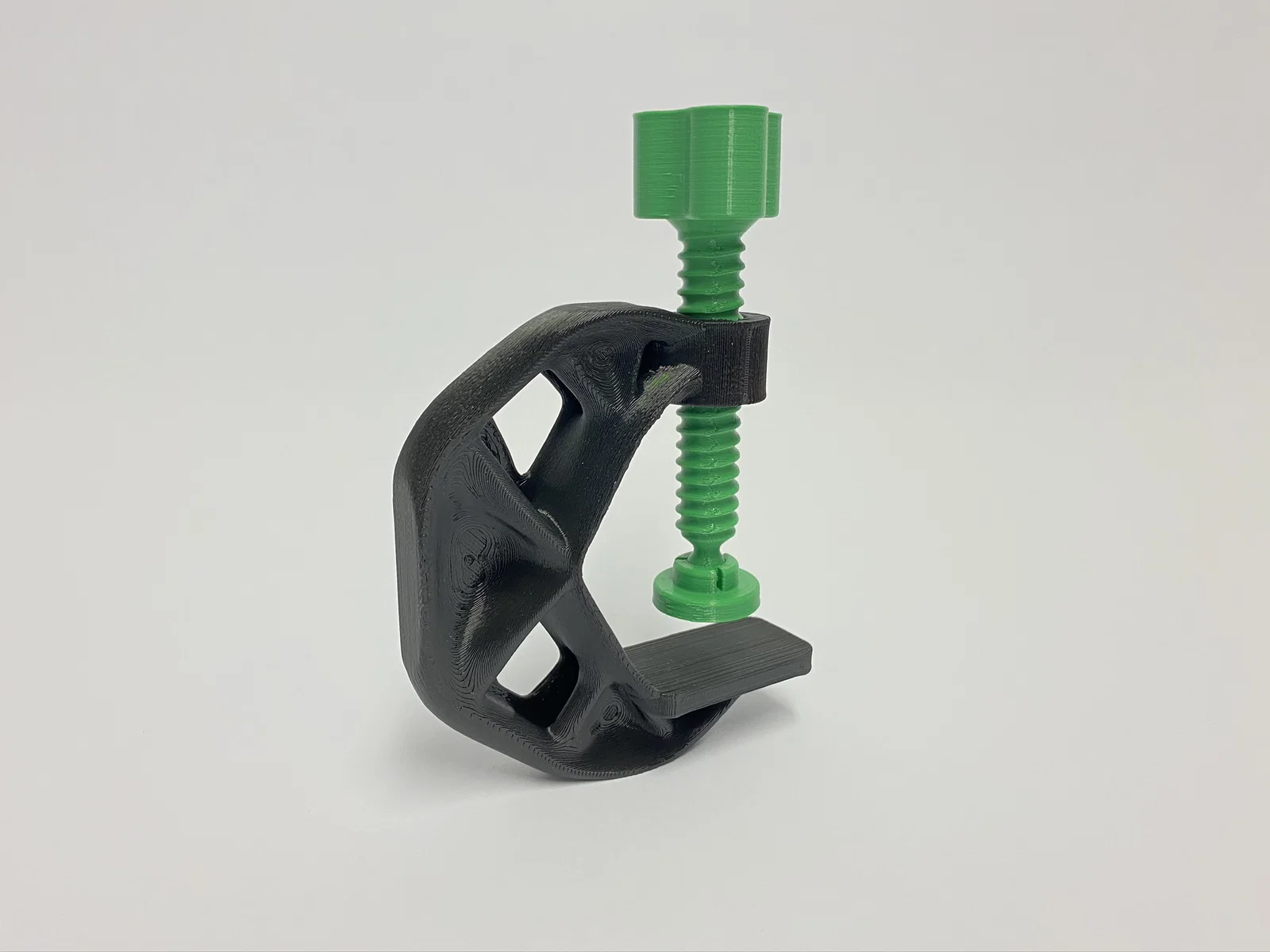

Tùy thuộc vào thiết lập in, chiếc C-Clamp này in nhanh hơn một chút so với bản gốc và tiết kiệm khoảng 20% vật liệu. Quan trọng hơn, nó có khả năng tạo lực kẹp mạnh hơn với độ biến dạng ít hơn.

Nhân tiện, mình cũng đã thiết kế lại phần trục vít (Screw spindle) vì bản gốc hơi khó chịu khi dùng và phần ren in không được đẹp lắm. Mình cũng thêm các đoạn vát (fillets và chamfers) để giảm tập trung ứng suất.

Mình đã tải lên các tệp STL độ phân giải thường và cả các tệp chất lượng cao cho kẹp và vít (hậu tố HQ). Những tệp này khá nặng nhưng chứa nhiều chi tiết hơn.

Nếu bạn in thử, hãy chia sẻ hình ảnh cho mọi người cùng xem nhé!

Hướng dẫn in

Mình đã in với chiều cao lớp 0.15mm, 4 đường biên (perimeters) và 40% Gyroid infill, sản phẩm cho kết quả khá ổn, nhưng có lẽ bạn nên dùng chiều cao lớp 0.2mm và tăng thêm infill.

Để tăng độ bền, hãy in phần Vít (Screw) đặc hơn vì bộ phận này dễ gãy hơn so với phần thân C-Clamp đã tối ưu.

Không cần support.

Cập nhật ngày 28-10-2020: Một số bạn gặp vấn đề phần nắp bị gãy khi lắp vào vít. Bạn có thể thử ngâm nắp trong nước ấm trước khi lắp, nhựa sẽ mềm ra và giúp tránh bị gãy. Phần nắp này mình vẫn giữ nguyên từ thiết kế gốc :P
