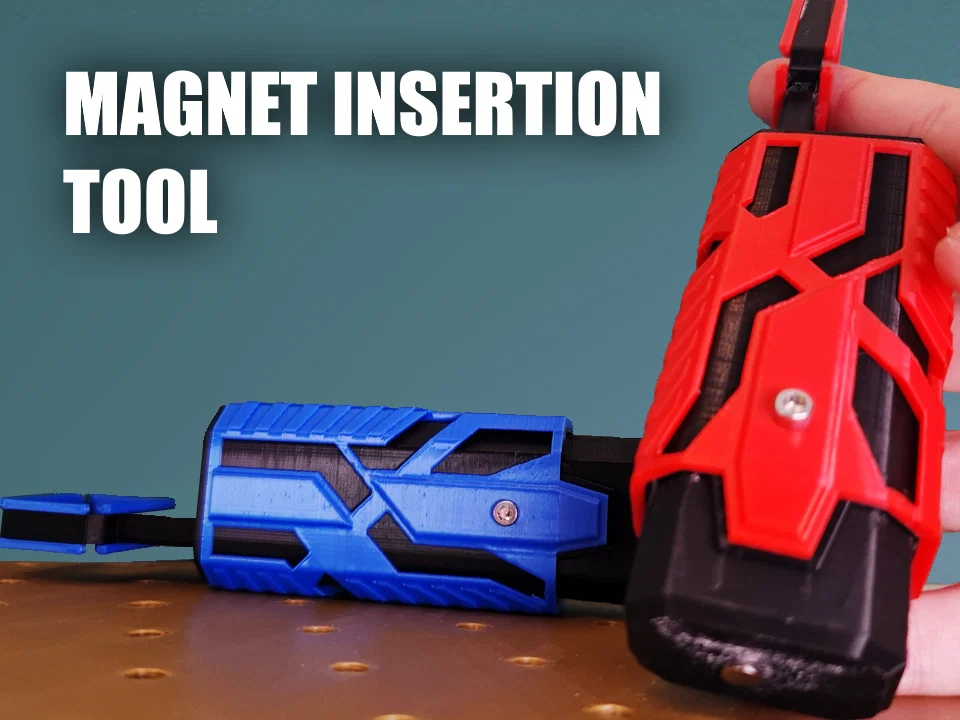

Dụng cụ hỗ trợ chèn nam châm v1

NHẬT KÝ CẬP NHẬT:

02.09.2024:

Đã hỗ trợ nam châm kích thước 6x3mm.

• Dụng cụ gắp 6x3mm

24.08.2024:

Đã hỗ trợ nam châm kích thước 8x2mm.

Phần đầu đã được đơn giản hóa với bề mặt đáy phẳng để có thể dùng cho mọi kích thước nam châm.

• Dụng cụ gắp 8x2mm

20.08.2024:

Đã hỗ trợ nam châm kích thước 6x2mm. Các chi tiết đã được thay đổi cho phiên bản này.

• Dụng cụ gắp 6x2mm

19.08.2024:

Đã tải lên file .blend gốc. Rất tiếc là mình không thể xuất file STEP từ Blender nên hiện tại chưa thể chia sẻ được. Mình đã đặt mua nam châm 6x2mm để kiểm tra phiên bản tương thích trước khi tải lên.

GIỚI THIỆU

Nếu bạn đã từng chèn nam châm vào các mô hình in 3D, chắc hẳn bạn đã biết sự vất vả khi:

• Phải nhét những viên nam châm bé xíu vào những cái lỗ siêu nhỏ
• Lắp ngược cực nam châm vào chi tiết
• Bị keo dán sắt dính đầy tay

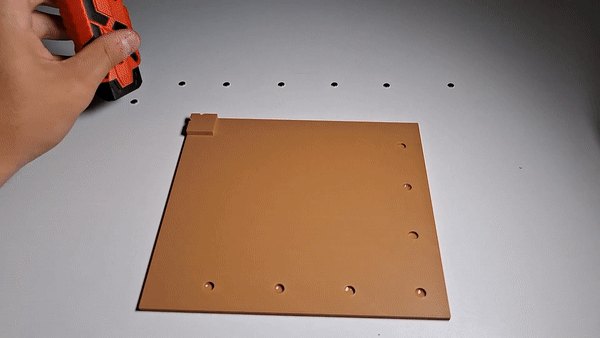

Mình đã cố gắng giải quyết tất cả những vấn đề đó bằng công cụ này. Khi kéo tay cầm ra, bạn có thể gắp nam châm, và khi nhấn tay cầm vào, bạn có thể thả chúng ra.

Các kích thước nam châm hiện đã được kiểm tra và hỗ trợ:

• 5x1mm
• 6x2mm
• 8x2mm

Công cụ này về cơ bản hoạt động với mọi loại nam châm tương tự. Ngoài ra, với nam châm 5x1mm bên trong, bạn còn có thể dùng để gắp nam châm 8x2mm và nhiều loại khác.

Nam châm mình đã sử dụng:

5x1mm (link liên kết)

6x2mm (không còn bán trên Amazon?)

8x2mm (không còn bán trên Amazon?)

VẬT LIỆU IN (FILAMENT)

Mình dùng PLA+ của Elegoo nhưng các loại PLA khác vẫn dùng tốt.

PLA+ của Elegoo (link liên kết)

Phần cứng khác cần chuẩn bị:

• 2x Ốc vít M3x8mm

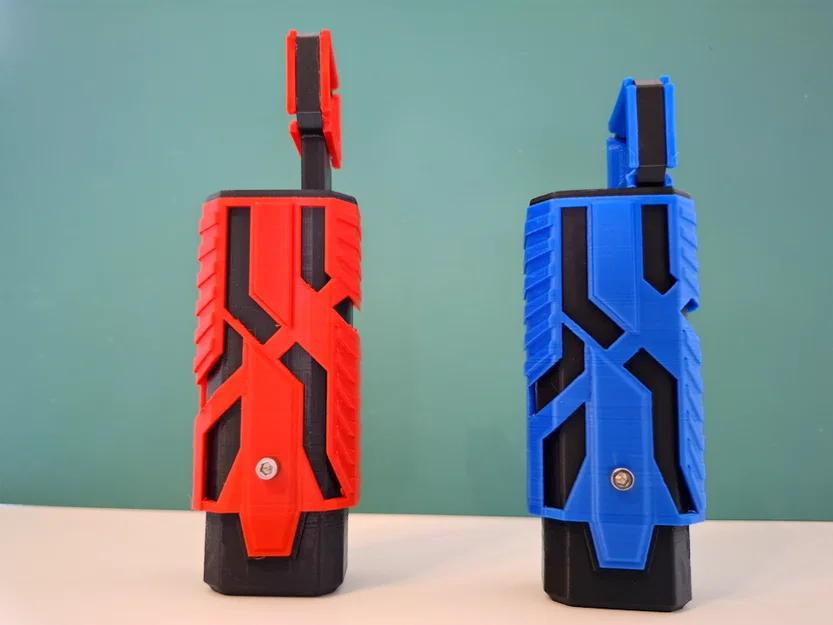

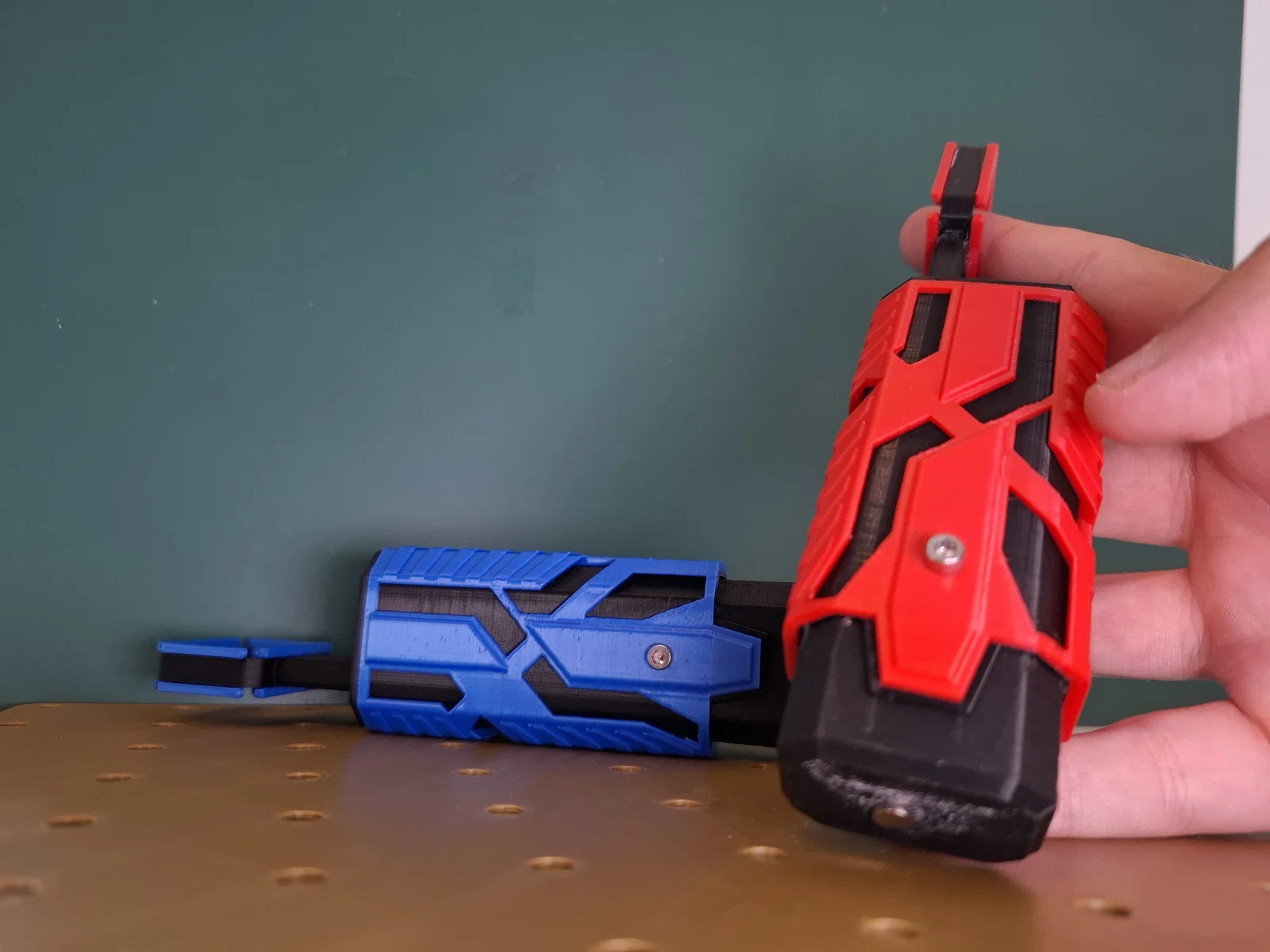

Mình khuyên bạn nên in 2 bộ công cụ, một bộ cho mỗi cực của nam châm. Mình đã in một bộ màu đỏ và một bộ màu xanh.

Để biết thêm chi tiết, hãy xem video và tham khảo hướng dẫn lắp ráp đính kèm trong các file.
