Ngàm gắn cần số TH8A và phanh tay Moza HBP cho Playseat Challenge

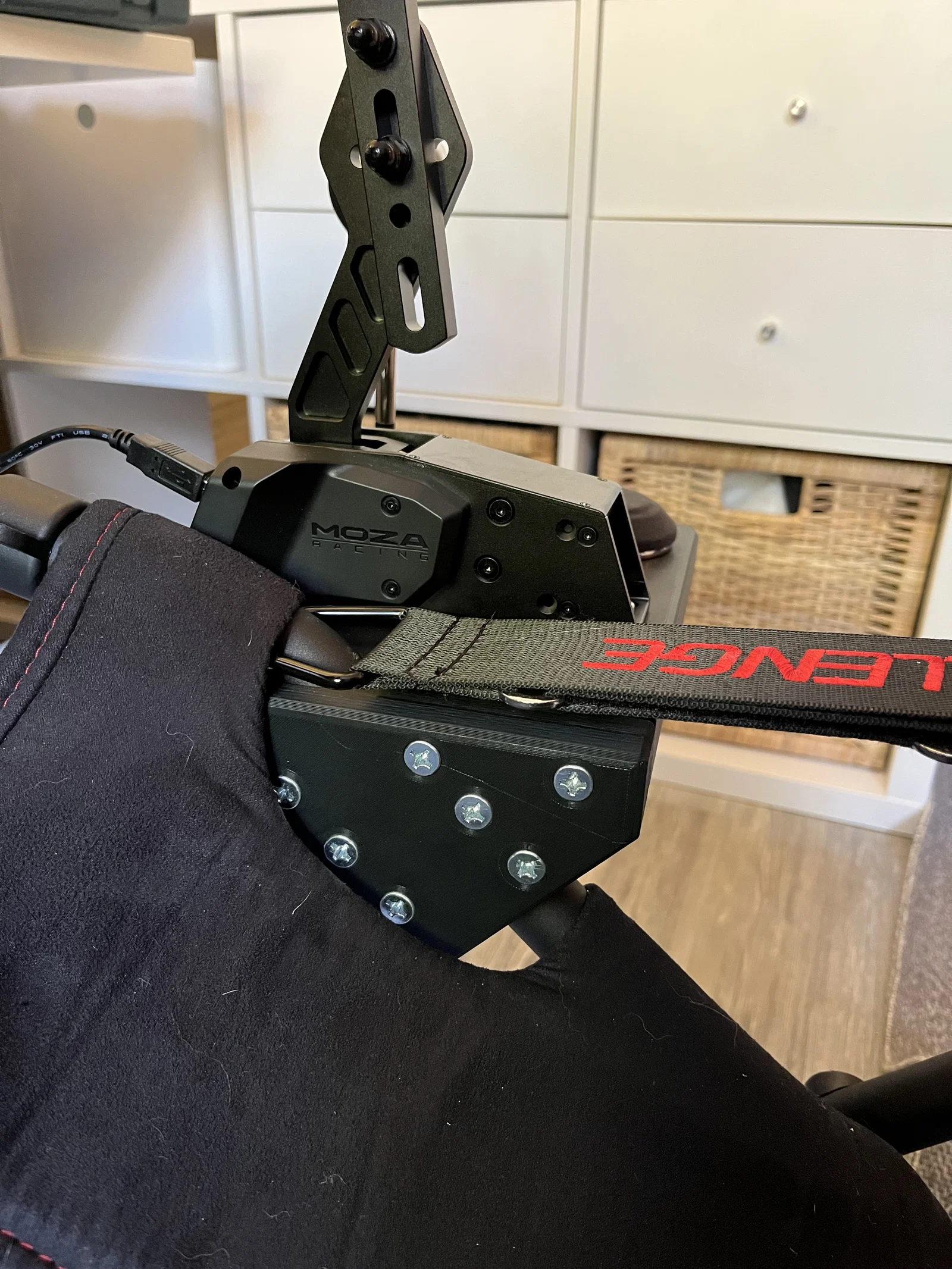

Mẫu thiết kế này được lấy cảm hứng từ thiết kế của DonKeulito. Mình cần phải thiết kế lại mẫu này vì góc của ống gắn trên ghế của mình khác biệt, đồng thời mình cũng cần dùng cho một loại cần số và phanh tay khác. Ghế vẫn có thể gập lại được khi gắn mount, nhưng sẽ khó đóng lại hơn vài milimet so với bình thường (mình cần một sợi dây đai dài hơn một chút để giữ ghế đóng chặt). Thiết kế này dành riêng cho ghế của mình, với độ nghiêng ống khoảng hơn 45°. Hãy nhớ đo kỹ góc của ống trên ghế trước khi bắt đầu in để tránh lãng phí nhựa in nhé!

Mình chia sẻ tất cả các mẫu thiết kế miễn phí, nếu bạn muốn ủng hộ công sức của mình, bạn có thể mời mình một ly cà phê!

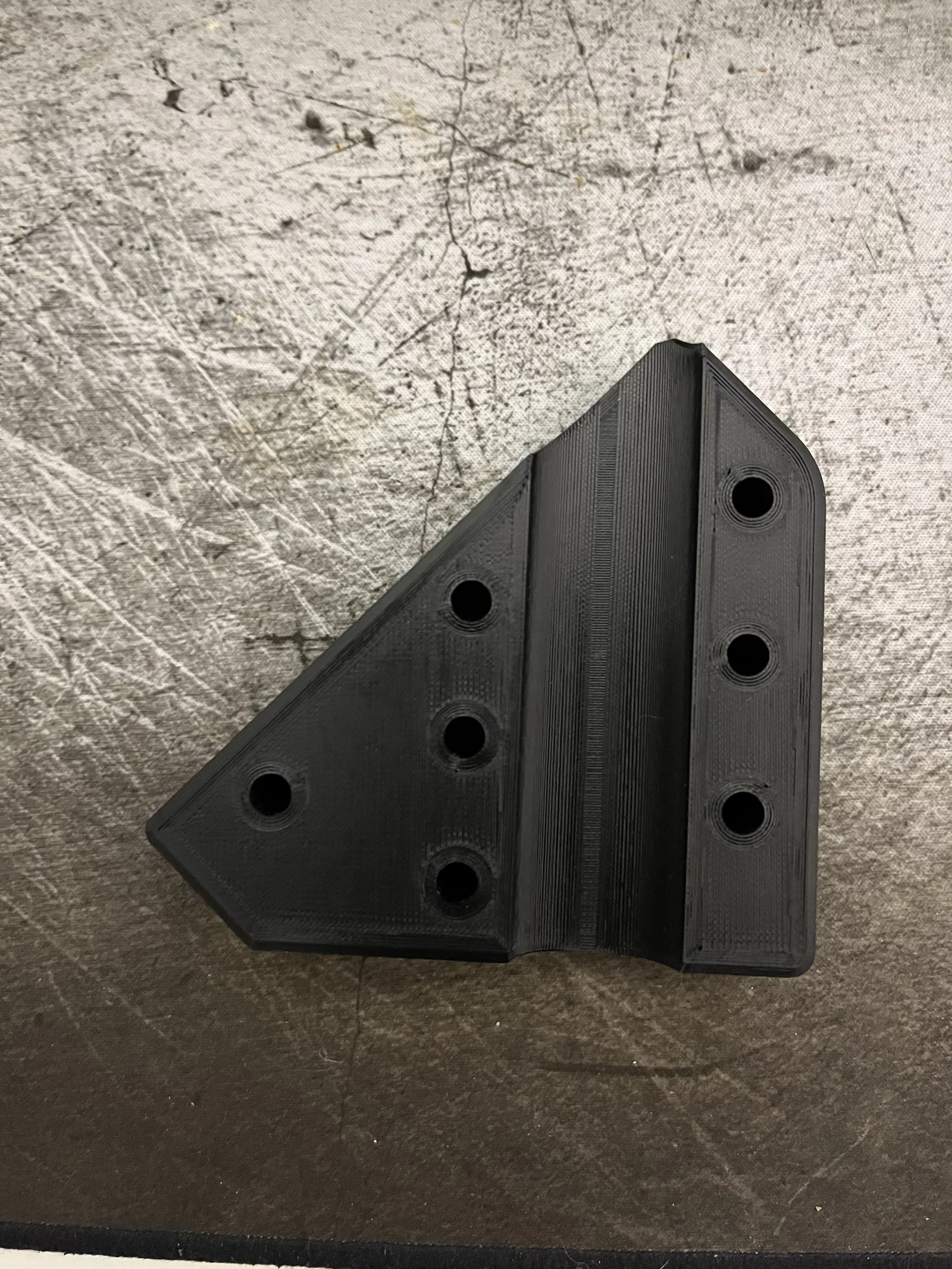

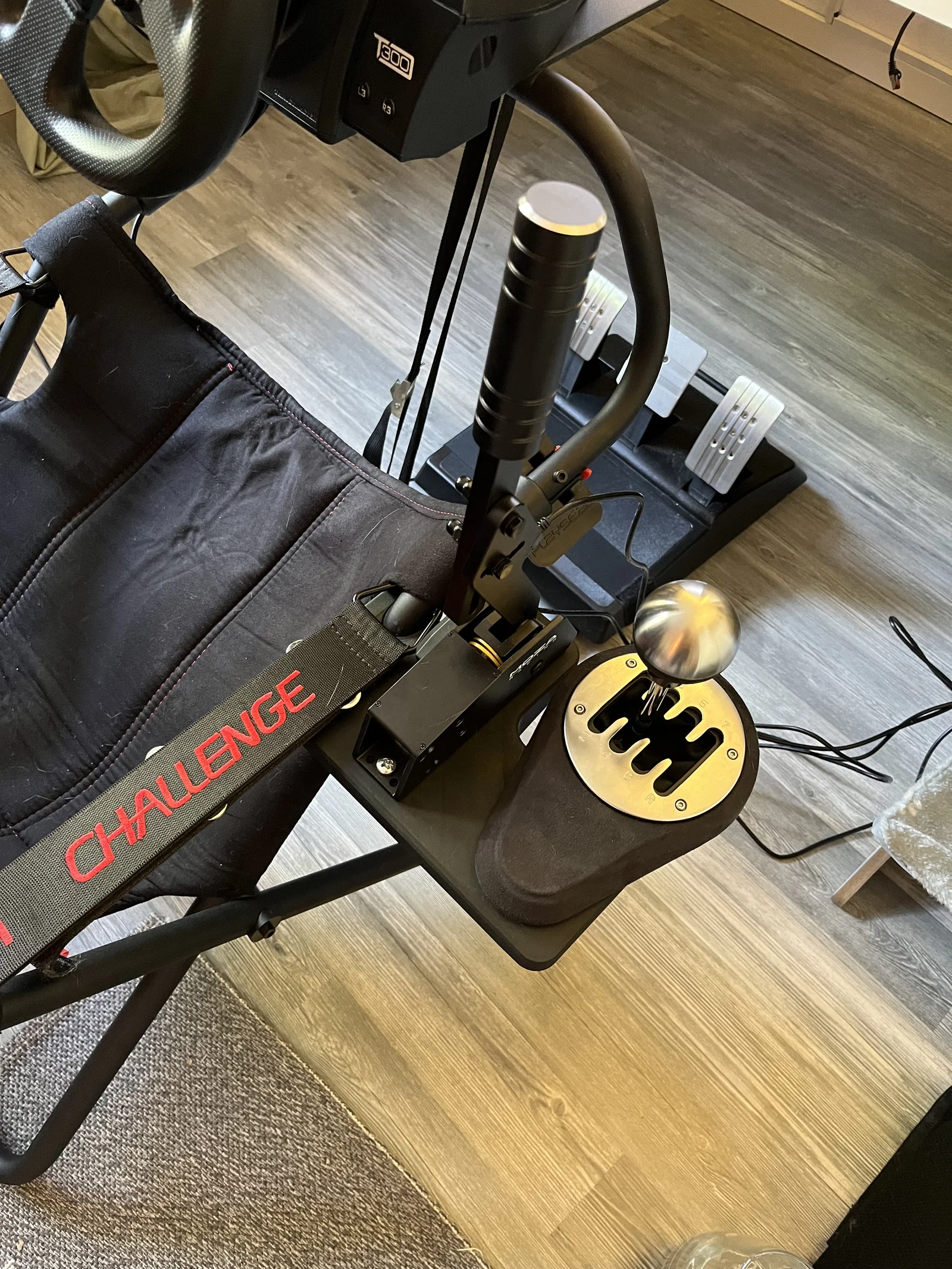

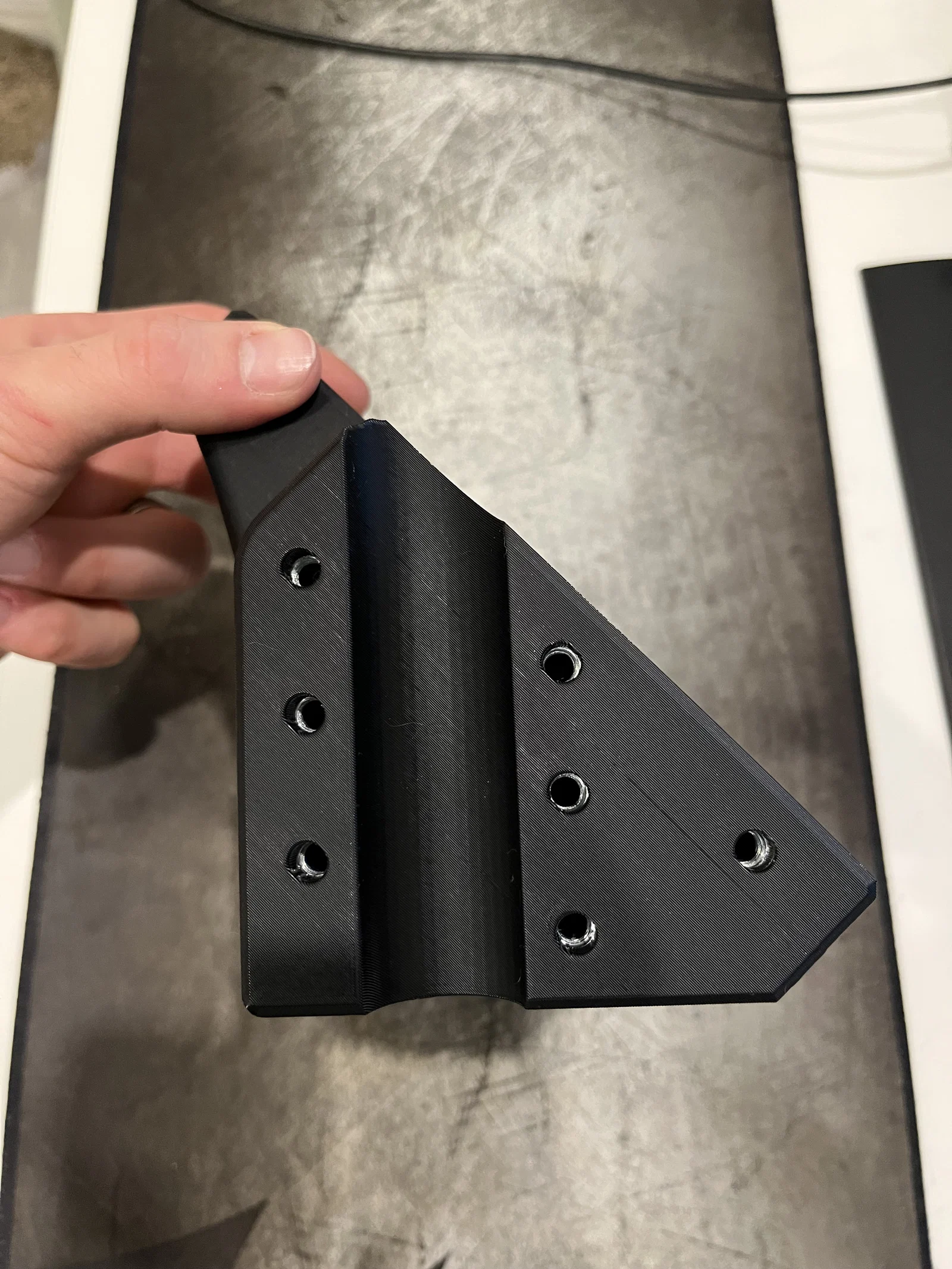

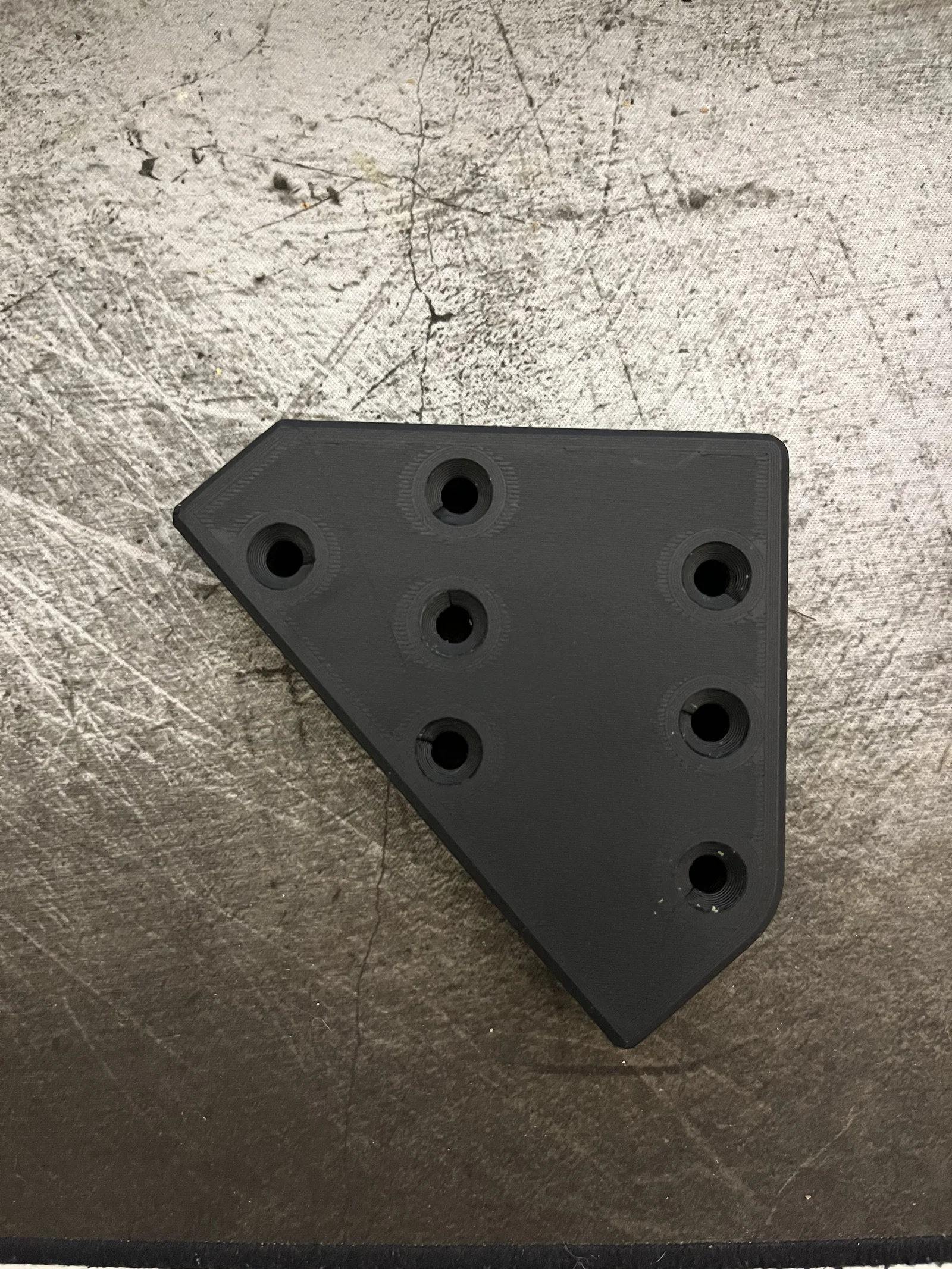

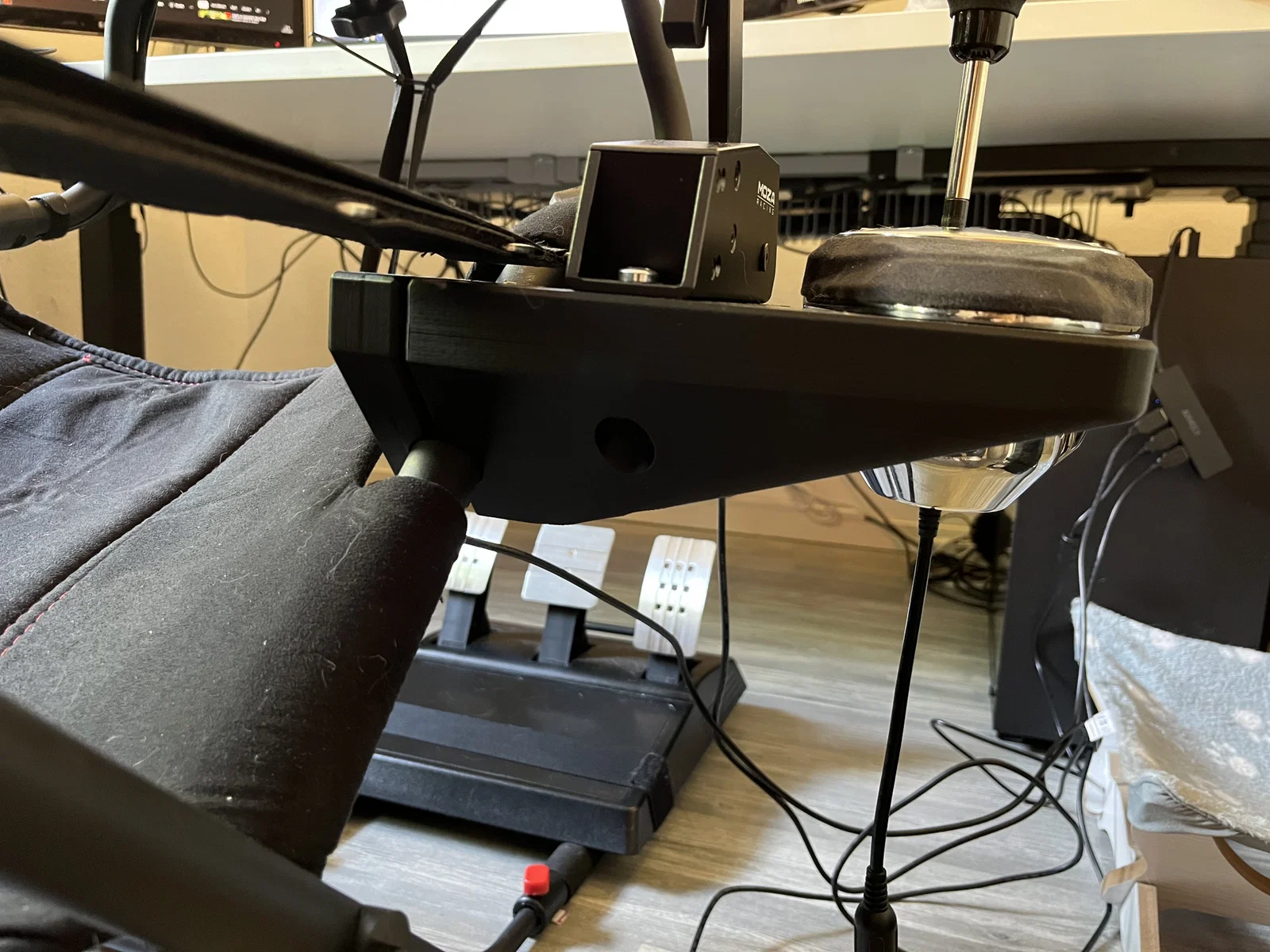

Mẫu này được thiết kế để dùng với phanh tay Moza HBP và cần số Thrustmaster TH8A. Bạn có thể in với ít support nhất có thể, nhưng vẫn sẽ tốn khá nhiều nhựa do kích thước lớn và cần độ chắc chắn cao. Mount được gắn vào ống bằng 7 ốc M6x40 đầu bằng (conical head). Ngoài ra, mình có dán thêm băng keo 3M VHB vào ống trước khi lắp mount để tránh bị xoay hoặc trượt.

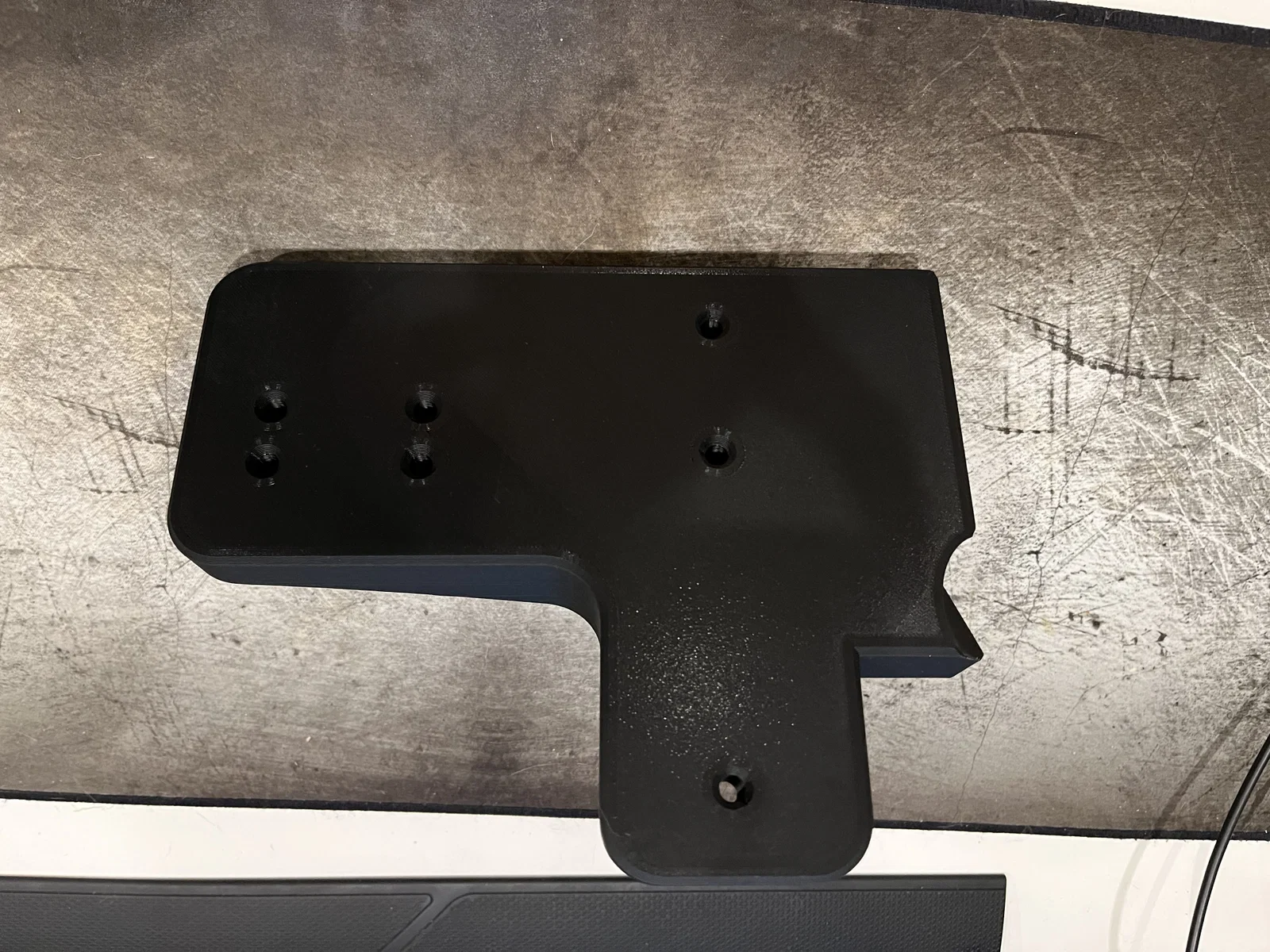

Quá trình in cần một chút thao tác thủ công vì phải chèn 7 đai ốc M6 vào trong khi in. Mình khuyên bạn nên cài đặt tạm dừng in (pause) ở các lớp tương ứng (file *.3mf đính kèm đã có sẵn các điểm dừng này). Moza HBP và cần số có thể gắn vào mount bằng ốc M6x35 đầu phẳng.

Đánh giá cá nhân về thiết kế: Trước đây mình từng dùng mount của jeoje để gắn TH8A, nó dùng cũng ổn nhưng hơi bị flex (rung lắc) và không gắn được phanh tay. Hơn nữa, vị trí cần số đối với mình lại hơi xa. Sau đó mình có remix , nhưng nó lại quá yếu để chịu lực phanh tay nên đã gãy ngay lần thử đầu tiên. Đó là lý do mình thử làm lại thiết kế của DonKeulito, nhưng mình gặp khó khăn trong việc điều chỉnh do góc độ khác nhau, nên cuối cùng việc thiết kế lại hoàn toàn lại dễ dàng hơn. Mình đã gia cố cho nó cứng cáp hơn và tối ưu thiết kế để giảm lượng support cần dùng. Thiết kế của mình vẫn có vài hạn chế:

• Cần số hơi gần với phanh tay, nếu bạn cầm từ phía trên có thể bị kẹt ngón tay, sẽ tốt hơn nếu đẩy nó ra ngoài thêm 1cm.

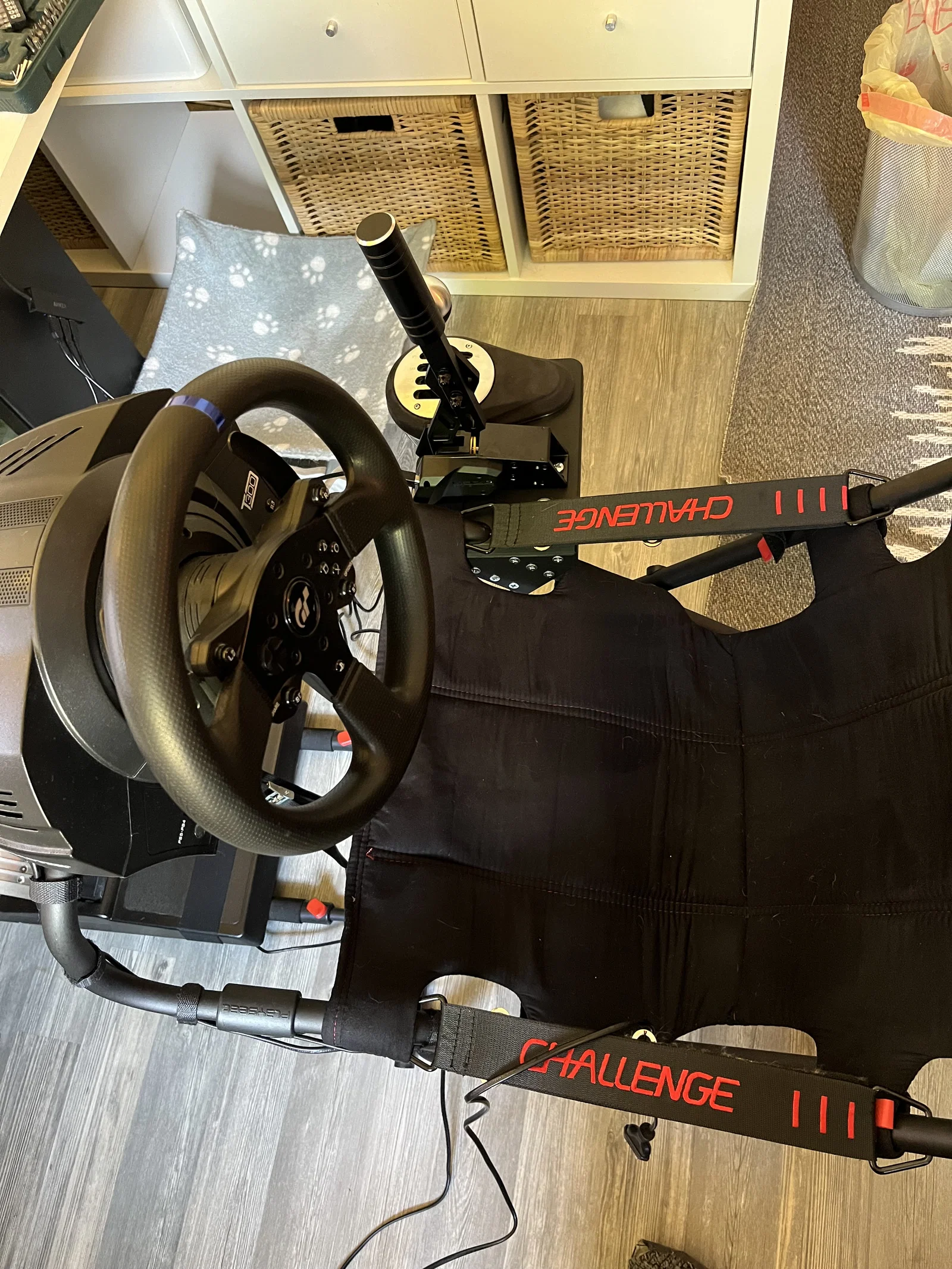

• Phanh tay nằm ngay trên đường di chuyển từ vô lăng đến cần số, sẽ tốt hơn nếu di chuyển phanh tay lên phía trước ghế một chút hoặc lùi cần số ra phía sau.

Phần cứng cần thêm:

• 7x ốc M6x40 đầu bằng
• 7x ốc M6x35 đầu phẳng
• 9x đai ốc M6 (loại tự hãm)
• 4x vòng đệm (washer)
• Băng keo hai mặt (ví dụ 3M VHB)
