Giá đỡ cảm biến sợi nhựa phía sau cho Prusa XL

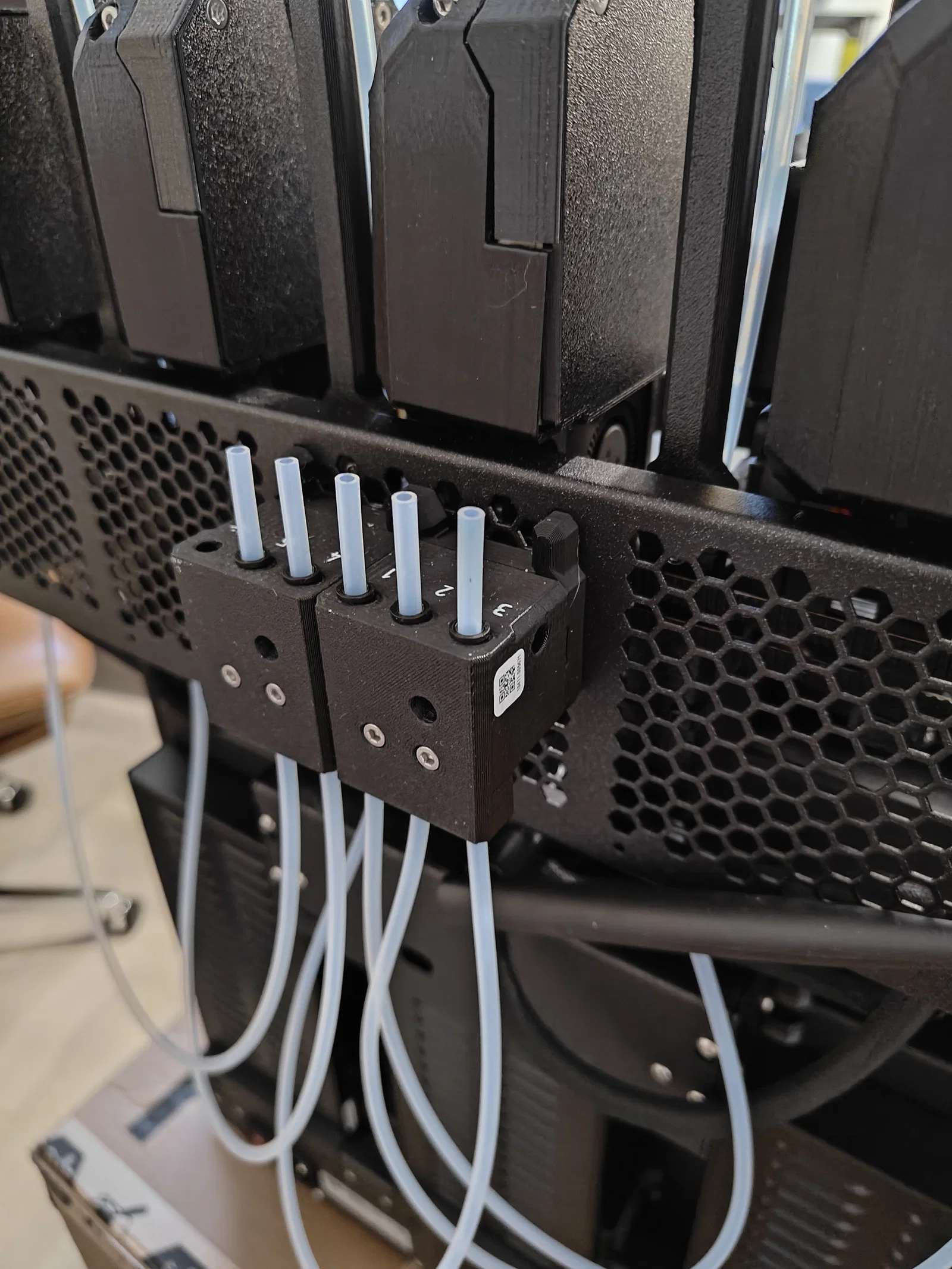

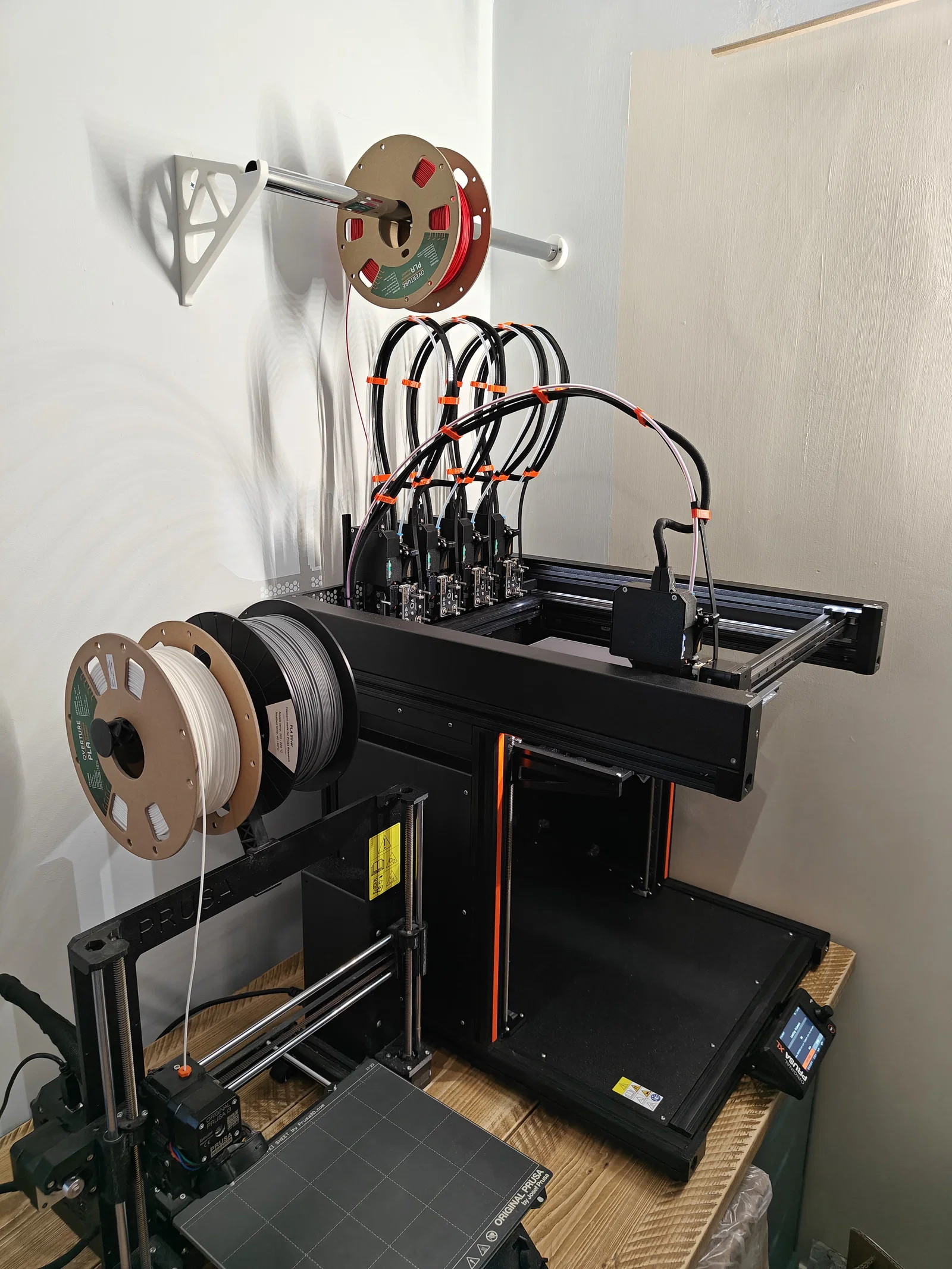

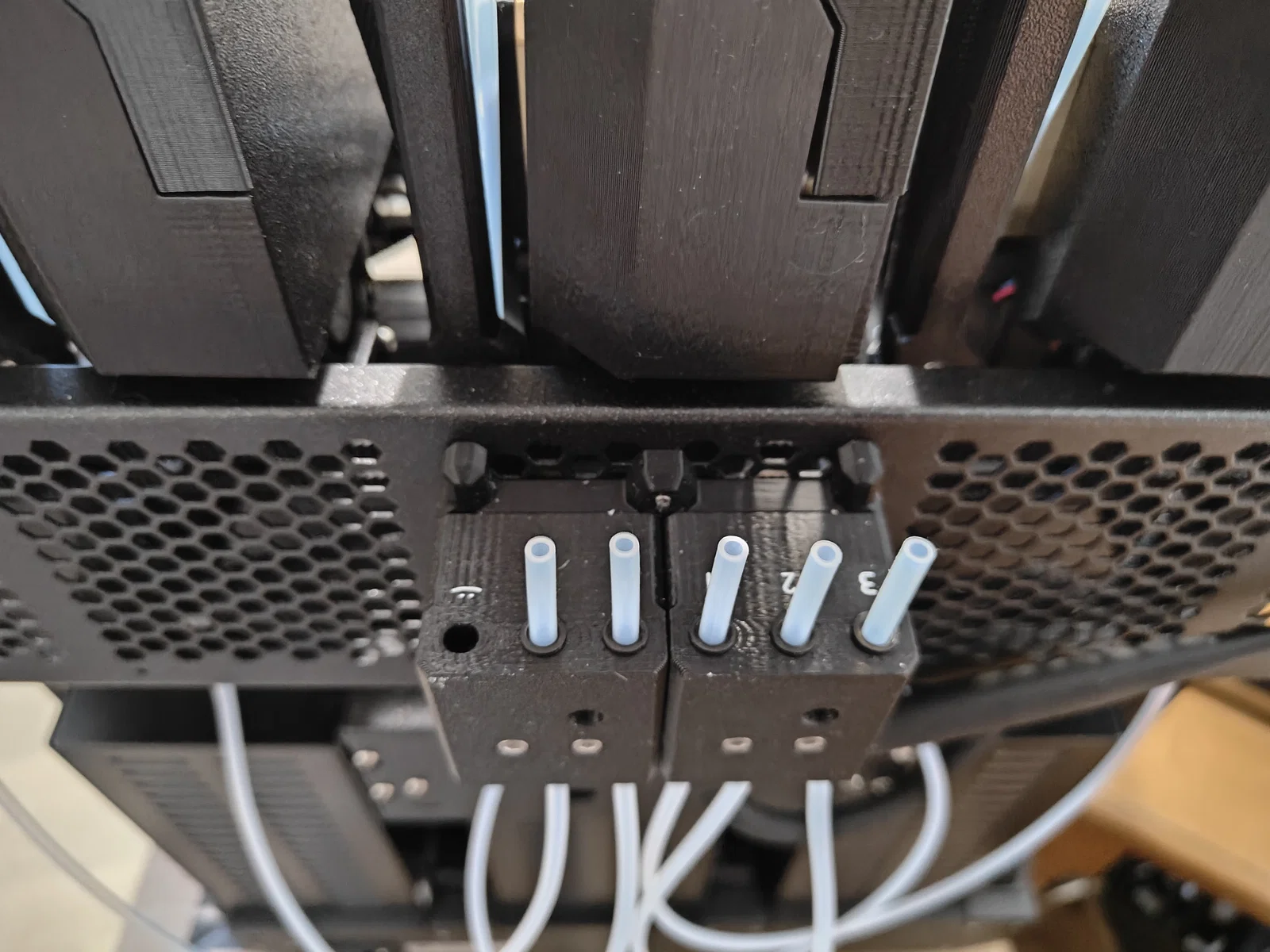

Do chỗ để máy Prusa XL 5 đầu in của mình hơi hẹp bề ngang nhưng lại thoải mái về chiều cao, nên mình muốn để cuộn nhựa phía trên máy. Tuy nhiên, vị trí mặc định của cảm biến sợi nhựa bên hông làm việc bố trí này trở nên khá vướng víu. Mình đã thiết kế một cái giá đỡ giúp bạn gắn cả hai cảm biến sợi nhựa bên hông lên phần khung tổ ong phía sau máy, nhờ đó bạn có thể đưa sợi nhựa đi thẳng xuống cảm biến một cách dễ dàng. ### Vật liệu cần chuẩn bị Những thứ bạn cần: (3x) Đai ốc M3n (thường có sẵn trong túi linh kiện dự phòng) (1x) Vít M3x10 ### Hướng dẫn in In cả hai file FSMod và Ring cùng lúc. Bạn sẽ cần tạm dừng máy in ở độ cao 6.2mm để chèn các đai ốc M3n vào trong bản in. Thương hiệu máy in: Prusa Máy in: XL Rafts: Không Supports: Không Infill: 20% Chất liệu: Prusament PLA màu đen ### Xử lý sau in Bạn cần làm sạch các lỗ vít ở mặt dưới nơi xảy ra hiện tượng bridging để đảm bảo vít đi qua dễ dàng. ### Lắp ráp Gắn cảm biến vào tấm FSMod Canh chỉnh cảm biến bên hông sao cho các lỗ vít khớp với nhau. Sử dụng ốc vít có sẵn để siết chặt từng cảm biến vào tấm đệm. Đi lại dây cáp cảm biến Nếu bạn đã lắp sẵn cảm biến bên hông, hãy tháo chúng ra và giữ lại ốc vít. Tháo nắp Buddy Box (nới lỏng 4 ốc) và nắp cáp phía trên (tháo 4 ốc). Cắt dây rút và giải phóng cáp cảm biến sợi nhựa bên trái và phải ra khỏi bó dây. Gắn lại các dây còn lại và để riêng cáp cảm biến ra ngoài. Di chuyển các cáp cảm biến sao cho chúng đi ra từ giữa Buddy Box. Gắn lại nắp cáp phía trên. Gắn lại nắp Buddy Box, đảm bảo hai cáp cảm biến sợi nhựa đi ra qua khe ở phía trên, nơi được thiết kế dành cho ba cáp thay đổi đầu in. Gắn cảm biến vào máy XL Căn chỉnh phần tổ ong trên giá đỡ với phần tổ ong phía sau máy XL sao cho lỗ vít khớp với lỗ trung tâm phía trên của máy. Đặt vòng đệm (Ring) vào vít M3x10. Vặn bộ phận FSMod vào máy XL từ phía trong ra ngoài. ### Việc cần làm thêm Mình vẫn cần mua thêm ống PTFE dài hơn để dẫn nhựa lên cuộn, giúp việc nạp nhựa thuận tiện hơn, ngoài ra thì mọi thứ đều đang hoạt động rất tốt.
