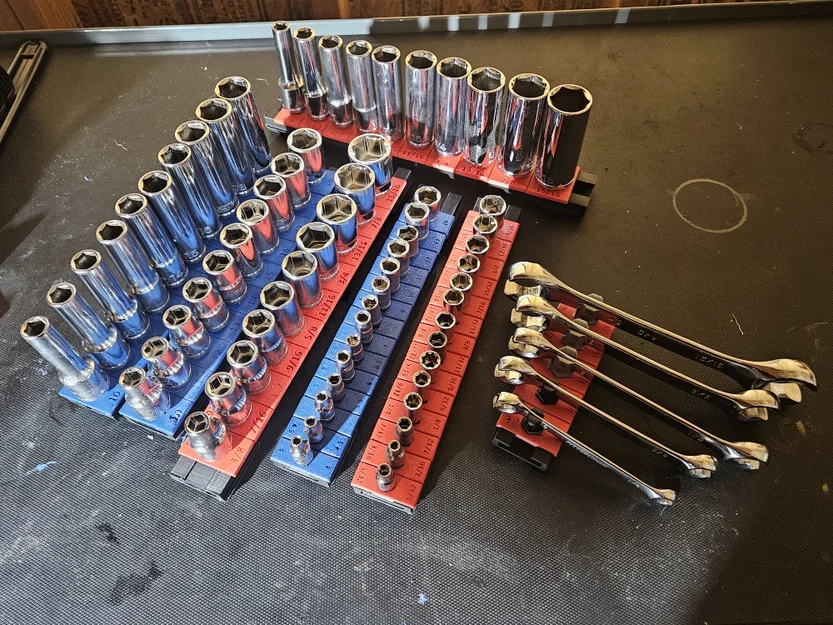

Bộ khay đựng đầu khẩu TrackTwist 1/4" - 3/4" hỗ trợ Gridfinity

Cập nhật

• Cập nhật phần ray ngắn hơn 0.5mm để phù hợp với chuẩn Gridfinity và giúp nam châm bám chặt hơn (24.6mm và sâu 2.8mm).
• Thêm giá đỡ kiểu chữ V cho cần siết lực (ratchet) và các thanh nối dài (17/08/2024).
• Thêm giá đỡ dụng cụ và đầu khẩu cho cỡ 3/4 inch (18/02/2024).

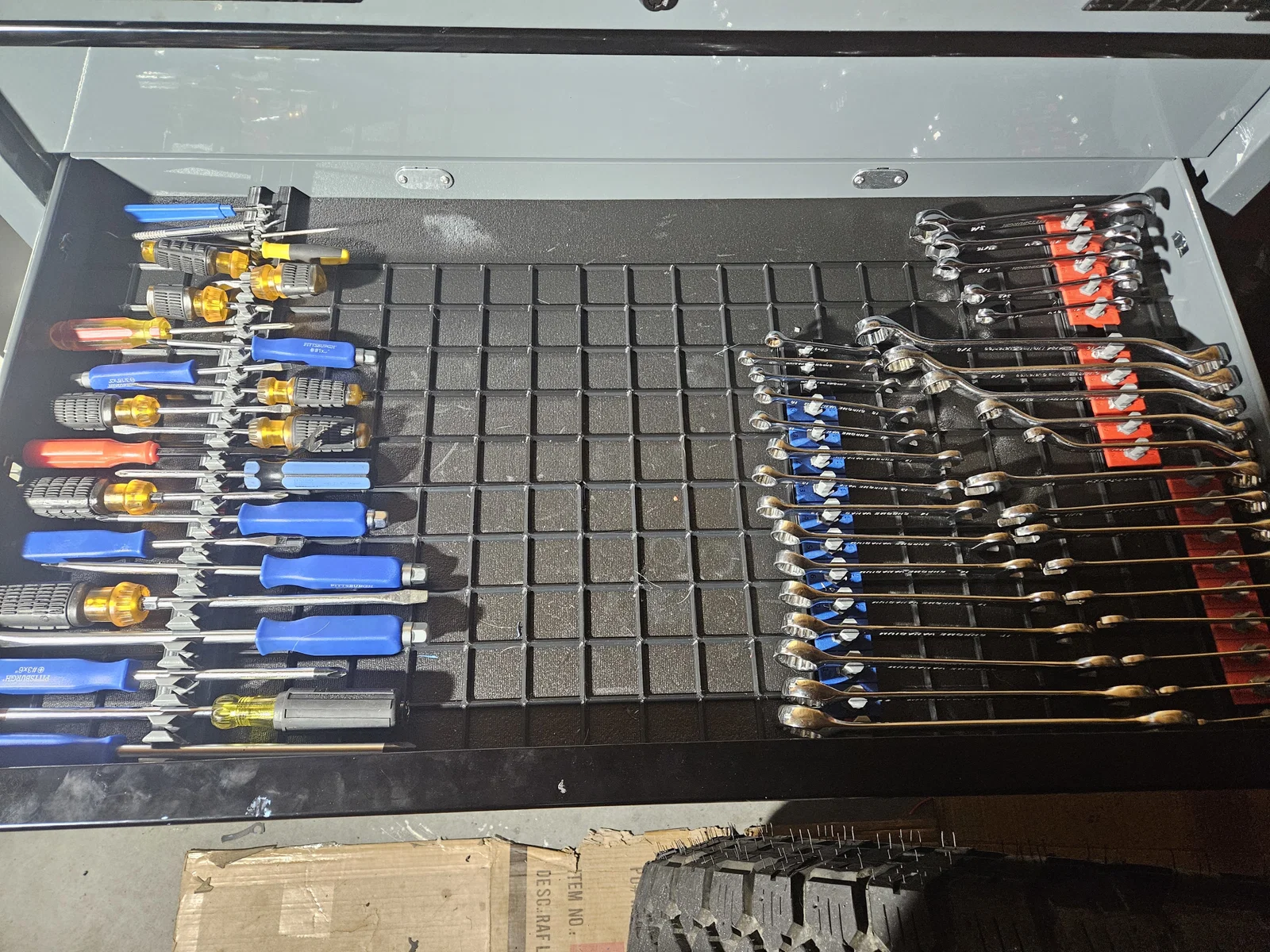

• Cải tiến giá đỡ dụng cụ để dùng chung cho cả cờ-lê (18/02/2024).
• Đã tải lên các vòng đệm (washer) để sắp xếp cờ-lê.
• Giá đỡ 3/8 inch tương thích với cùng loại ray để tăng tính tiện lợi.
• Giảm chiều cao tổng thể để chứa được đầu khẩu sâu (deepwell) lên đến 3.25 inch trong ngăn kéo 4 inch thông thường.
• Đã thêm bo tròn các cạnh (Fillet)!
• Chuyển từ thiết kế rãnh chữ T (t-slot) sang cấu trúc mới để giảm chiều cao và tiết kiệm nhựa in.
• Tích hợp sẵn profile chuẩn Gridfinity.

TrackTwist Socket Organizer

Sau khi dành nhiều thời gian tìm hiểu các loại khay đựng đầu khẩu (socket) trên thị trường, mình luôn cảm thấy thất vọng về chất lượng cũng như giá thành của chúng. Chính vì vậy, mình đã thiết kế ra TrackTwist Socket Organizer. Kết hợp giữa tính ứng dụng cao và nguyên lý mã nguồn mở, bộ tổ chức này ra đời để giải quyết nhu cầu cấp thiết về một giải pháp lưu trữ dụng cụ ngăn nắp và hiệu quả hơn.

Tính năng:

Cơ chế khóa xoay (Twist Lock): Thiết kế khóa xoay sáng tạo giúp đầu khẩu luôn nằm cố định, ngay cả khi bạn vô tình làm rơi khay.

Thiết lập mô-đun: Các ngăn có thể tùy chỉnh và sắp xếp lại để phù hợp với bộ sưu tập dụng cụ riêng của bạn.

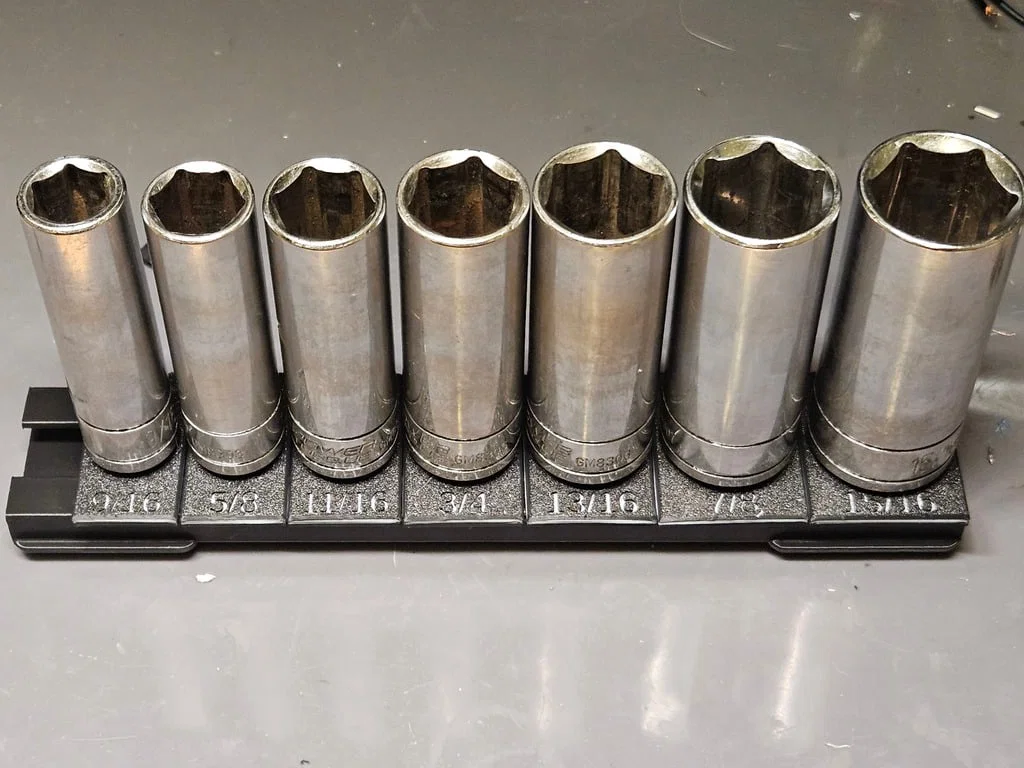

Ký hiệu kích thước rõ ràng: Mỗi giá đỡ đều hiển thị các chỉ số kích thước, giúp bạn quan sát dễ dàng từ mọi góc độ. Không còn cảnh phải loay hoay tìm đúng cỡ đầu khẩu nữa.

Thiết kế mã nguồn mở: Bạn hoàn toàn có thể tùy biến và điều chỉnh dựa trên nhu cầu thực tế của mình.

Khả năng mở rộng: Dễ dàng thêm các ngàm, phụ kiện và khung đỡ để mở rộng tính năng theo ý muốn.

Vật liệu bền bỉ: Được chế tạo để chịu tải tốt, phù hợp với nhiều loại đầu khẩu có kích thước và trọng lượng khác nhau.

Gọn gàng: Tối ưu hóa không gian lưu trữ nhưng vẫn đảm bảo tính khoa học.

TrackTwist Socket Organizer khắc phục được những nhược điểm cố hữu của các loại khay truyền thống, mang đến cách tiếp cận linh hoạt và thân thiện với người dùng. Đây là lựa chọn lý tưởng cho những ai đang tìm kiếm một giải pháp lưu trữ dụng cụ thiết thực.

Đang hoàn thiện thêm — hãy đón chờ thêm các kích thước, phụ kiện và tùy chọn mới trong tương lai!

Tự tạo vòng đệm (washer) tùy chỉnh bằng Prusa Slicer

Mình đã tải lên 60 mẫu vòng đệm với các độ rộng khác nhau. Nếu bạn không tìm thấy kích thước ưng ý hoặc cần khắc chữ riêng cho dụng cụ đặc thù? Bạn có thể dùng Prusa Slicer để tự khắc chữ! Font chữ sử dụng là Calibri Bold. Hãy làm theo hướng dẫn tại đây: https://help.prusa3d.com/article/text-tool_399460

Nếu bạn không cài đặt profile máy in trong Prusa Slicer cũng không sao! Chỉ cần thêm chữ, lưu dưới dạng STL rồi import vào phần mềm slicer bạn đang dùng là được.

Nam châm

Sử dụng nam châm 25x3mm. Loại khoảng 1 inch là vừa, nhớ chọn nam châm Neodymium, đừng mua loại Ferrite.

Nếu bạn không tìm thấy kích thước vòng đệm cần thiết, đừng ngần ngại liên hệ với mình. Mình sẽ hỗ trợ tạo kích thước phù hợp. Hãy sử dụng loại vòng đệm thích hợp cho đầu khẩu loại thường hoặc đầu khẩu chịu lực (IMPACT). Kích thước này tương thích với nhiều thương hiệu dụng cụ từ lớn đến nhỏ.

Thiết lập in (Print Settings)

Rafts: Không Supports: Có Độ phân giải: 0.2 Infill: 50% Nhựa in: Bất kỳ loại PLA, PETG, ABS, ASA, PC nào.

Ghi chú:

Để đạt độ bền tối ưu, hãy tuân thủ hướng dẫn sau:

Vị trí in và hỗ trợ (Supports):

• In các thanh ray theo chiều dọc. Nếu in nằm ngang trên bàn in sẽ nhanh hơn nhưng sẽ tốn công gỡ support và dễ bị cong vênh. Khuyên dùng thêm support 3mm vào bàn in nếu in đứng. Không cần support nếu in đứng vững.
• In giá đỡ đầu khẩu theo chiều ngang để đạt độ cứng cáp tốt nhất.
• Sử dụng support 5mm.
• Đặt giá đỡ đầu khẩu sao cho mặt phẳng của đai ốc hướng xuống dưới. Đảm bảo các bi chặn (ball detents) vuông góc với bàn in để có chất lượng và độ bền cao nhất.

*Đảm bảo vòng đệm được in úp mặt xuống để có chất lượng tốt nhất.

• Hãy chắc chắn rằng các phần support được thiết lập kỹ để tránh biến dạng trong quá trình in.

Khuyến nghị về Infill:

• Với giá đỡ đầu khẩu, hãy dùng 50% infill. Các bộ phận khác tùy ý điều chỉnh.
• Khi dùng nhựa PLA cho giá đỡ đầu khẩu, infill 50% thực tế còn bền hơn cả 100%.

Khuyến nghị về nhựa in:

1. Polycarbonate: Là loại nhựa bền nhất đã được kiểm nghiệm, nhưng khá khó in.
2. PETG: Lựa chọn tốt thứ hai cho giá đỡ đầu khẩu và t-nuts.
3. PLA: Phù hợp để in thanh ray, vừa dễ in vừa có độ ổn định tốt.
