Bộ dưỡng Blum TANDEM - Khoét rãnh và canh độ sâu lỗ khoan lưng hộc tủ

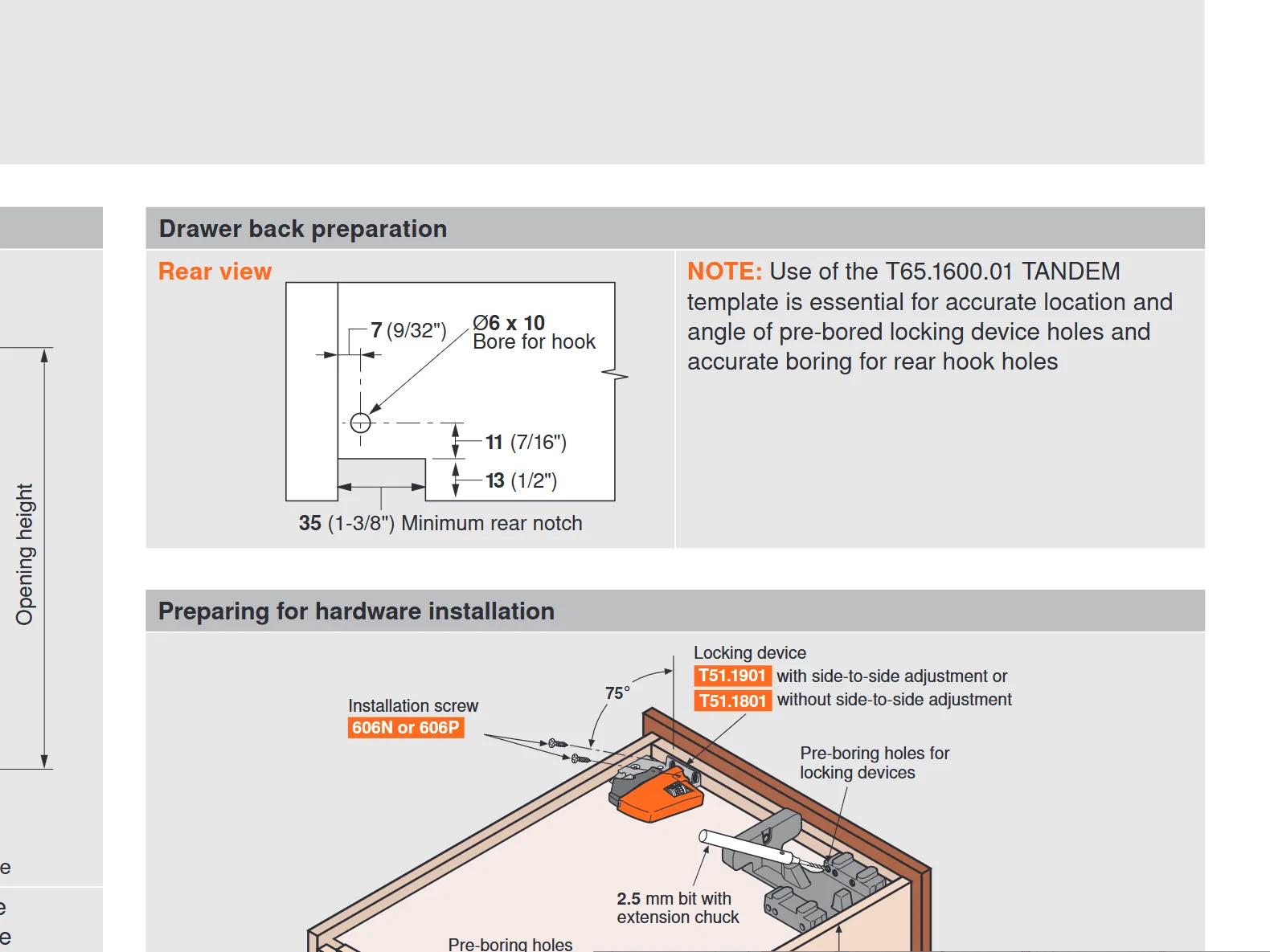

Bộ dưỡng này được thiết kế để chuẩn bị phần lưng hộc tủ theo thông số kỹ thuật yêu cầu của ray trượt âm Blum TANDEM. Các thương hiệu nước ngoài khác trên Amazon cũng thường sao chép các thông số này cho ray trượt âm của họ.

Tính năng

• Hướng dẫn khoét rãnh phía sau:
  • Đánh dấu vị trí rãnh cần cắt bằng dụng cụ cầm tay
  • HOẶC dùng làm dưỡng dẫn hướng cho máy phay cầm tay (router) với mũi phay flush trim.
• Hướng dẫn khoan lỗ phía sau:
  • Dưỡng canh độ sâu để cài đặt vòng chặn mũi khoan 6mm.
  • Vị trí khoan lỗ 6mm cho mặt sau ở cả bên trái và bên phải hộc tủ.
• Dưỡng tương thích với độ dày ván hộc tủ tiêu chuẩn (1/2", 5/8", 12mm).
  • Nhờ khả năng căn chỉnh từ mặt trong ván hông và mép trên ván lưng, dưỡng này có thể dùng được cho vật liệu có độ dày lên tới 3/4".

Hướng dẫn sử dụng

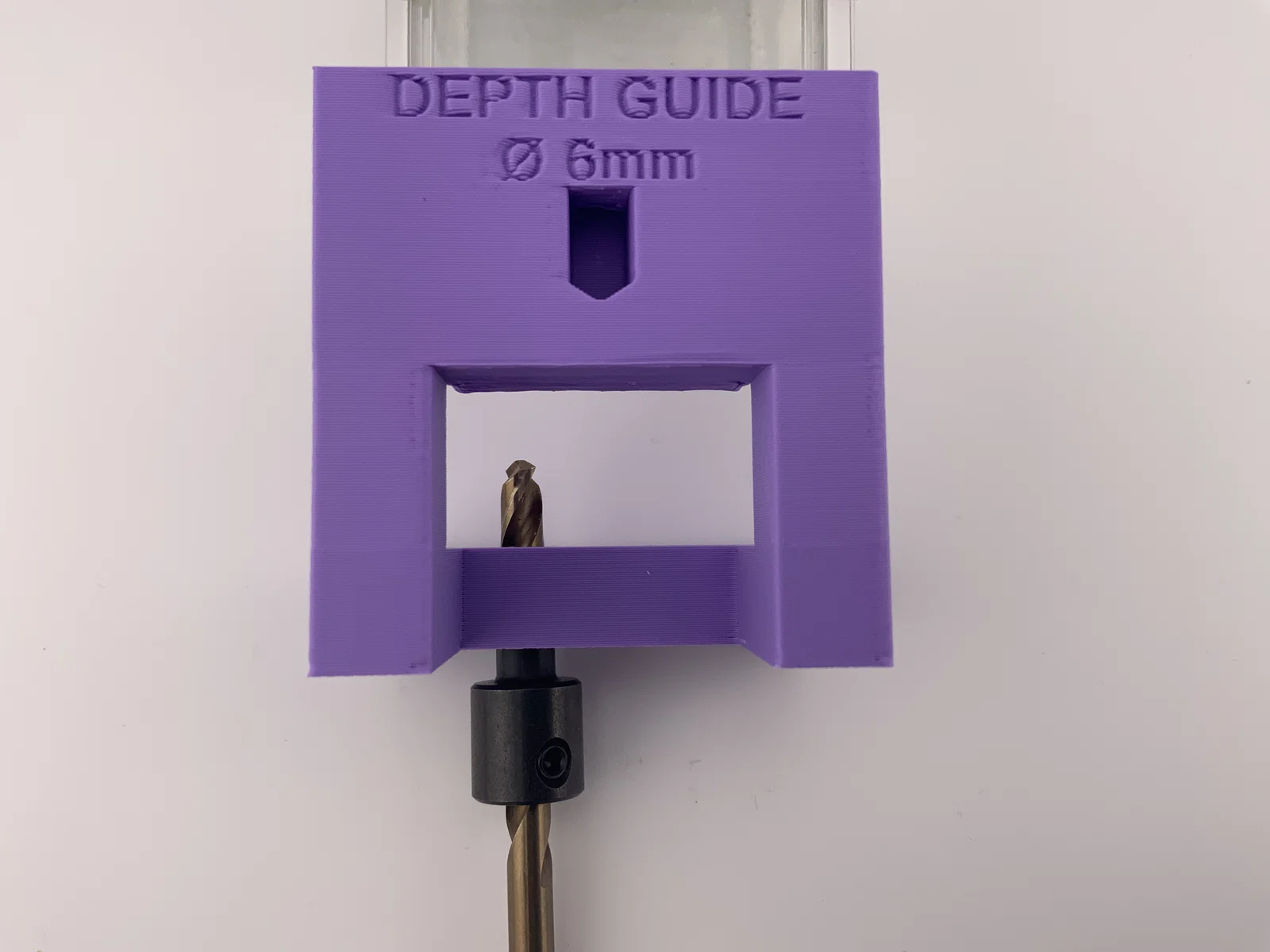

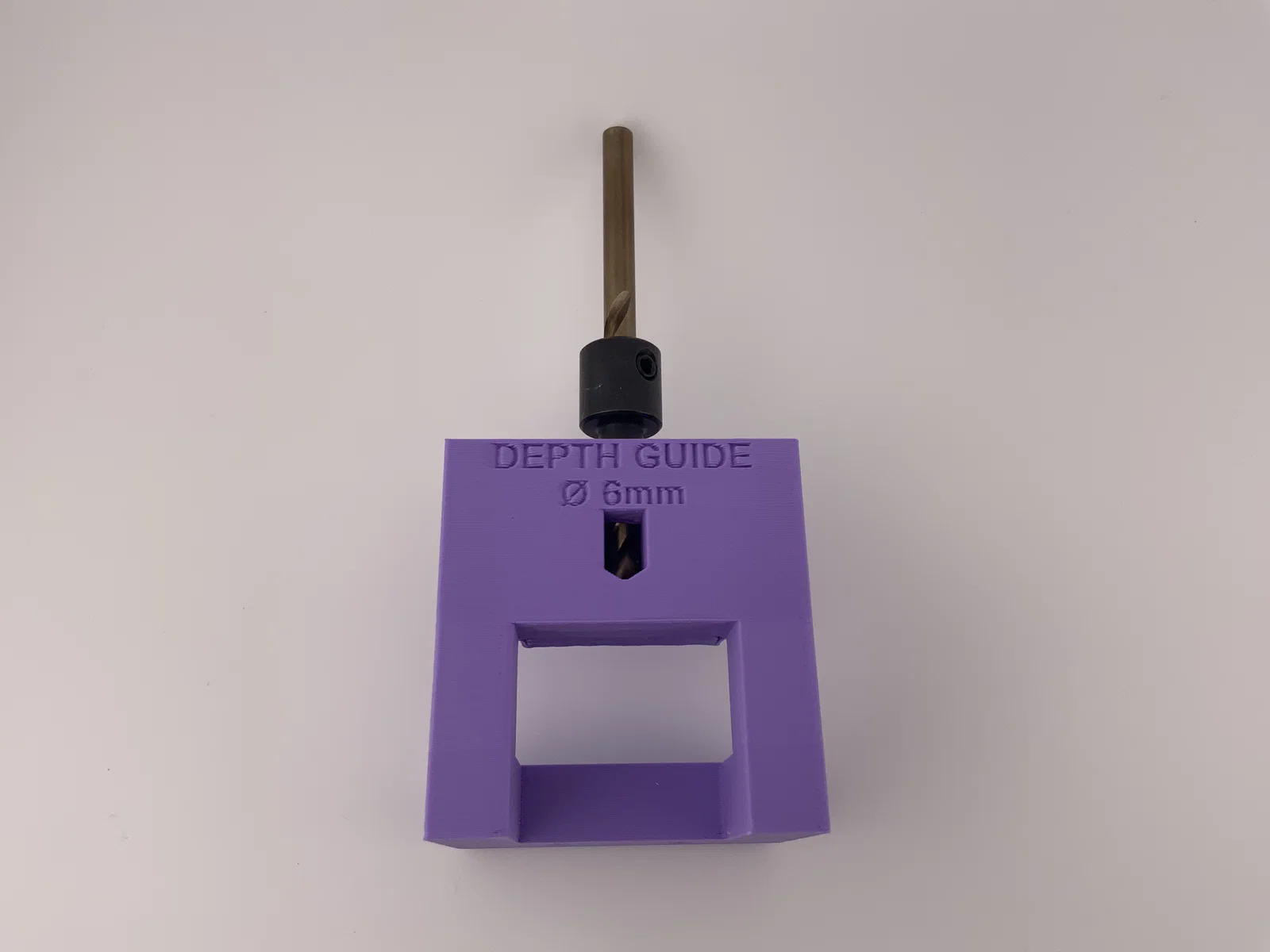

1. Cắm mũi khoan 6mm vào lỗ canh độ sâu. Trượt vòng chặn (stop collar) xuống cho đến khi chạm vào bề mặt của dưỡng rồi siết chặt.

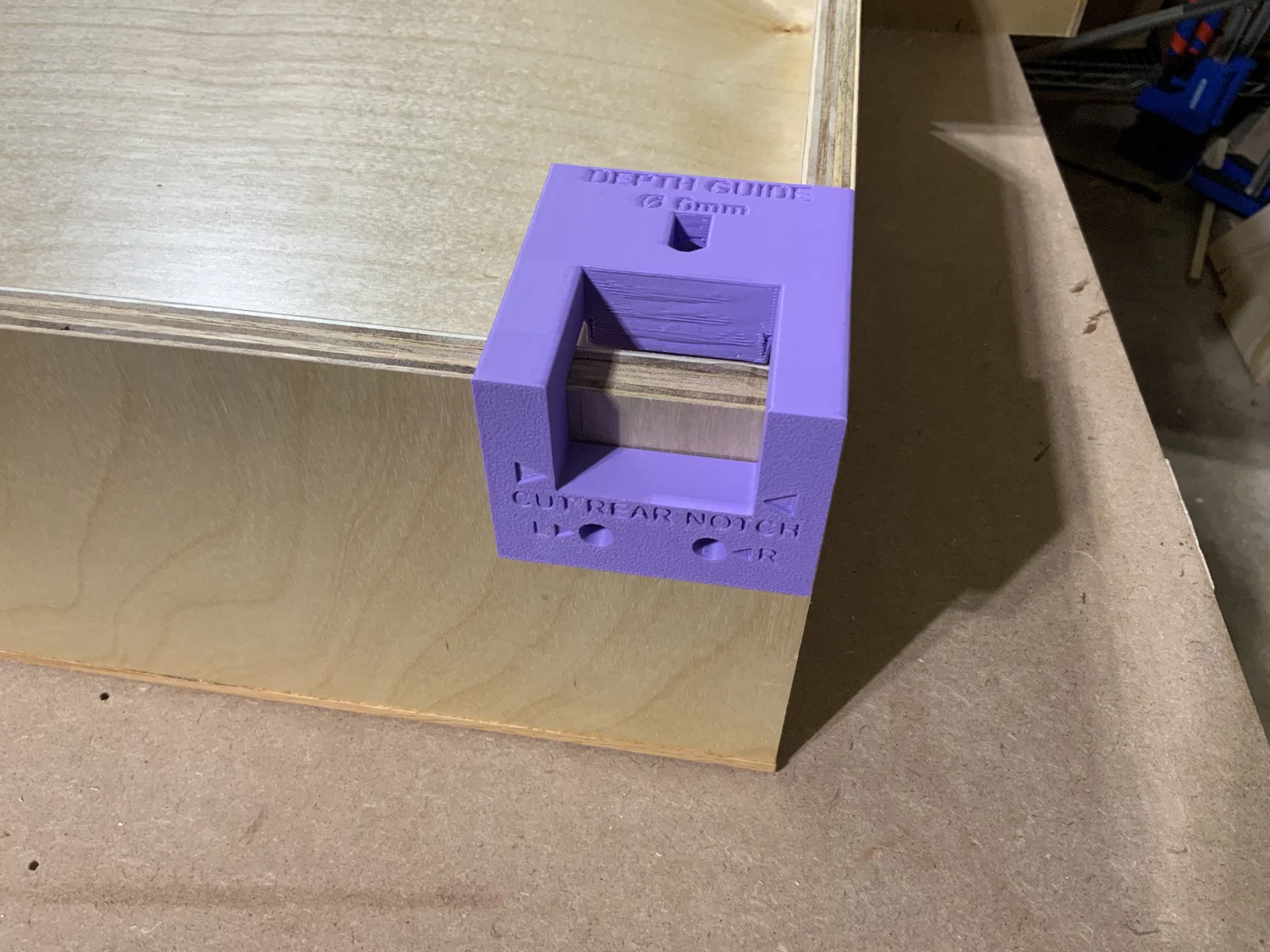

2. Đặt dưỡng lên mặt sau của hộc tủ, trượt cho đến khi nó chạm vào ván hông (trái hoặc phải). Đảm bảo dưỡng nằm sát trên cả ván lưng và ván hông.

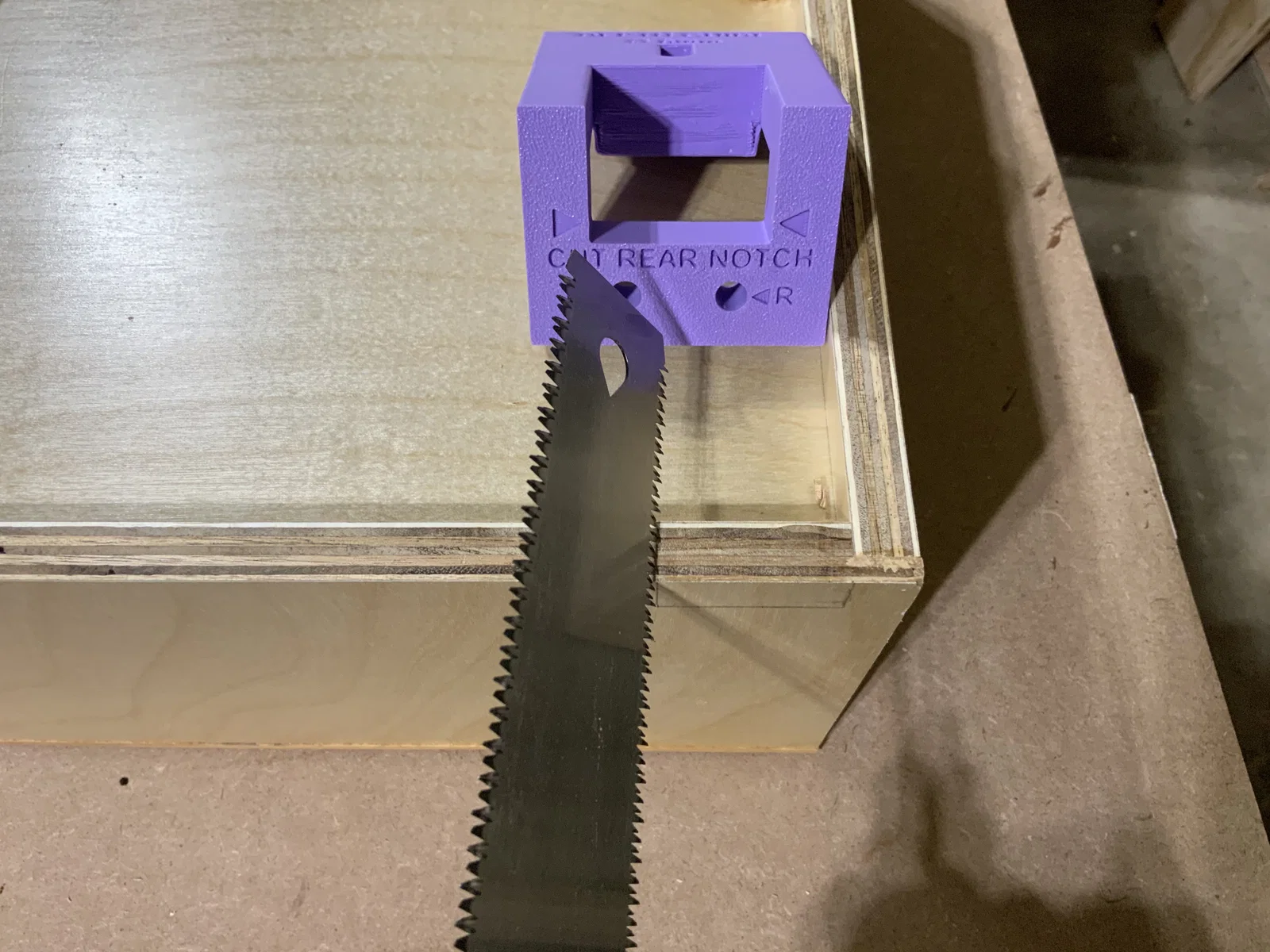

3. Đánh dấu để khoét rãnh bằng dụng cụ cầm tay hoặc dùng máy phay cầm tay với mũi flush trim.
4. Sử dụng lỗ dẫn hướng L khi dưỡng đặt ở bên trái và lỗ dẫn hướng R khi dưỡng đặt ở bên phải.

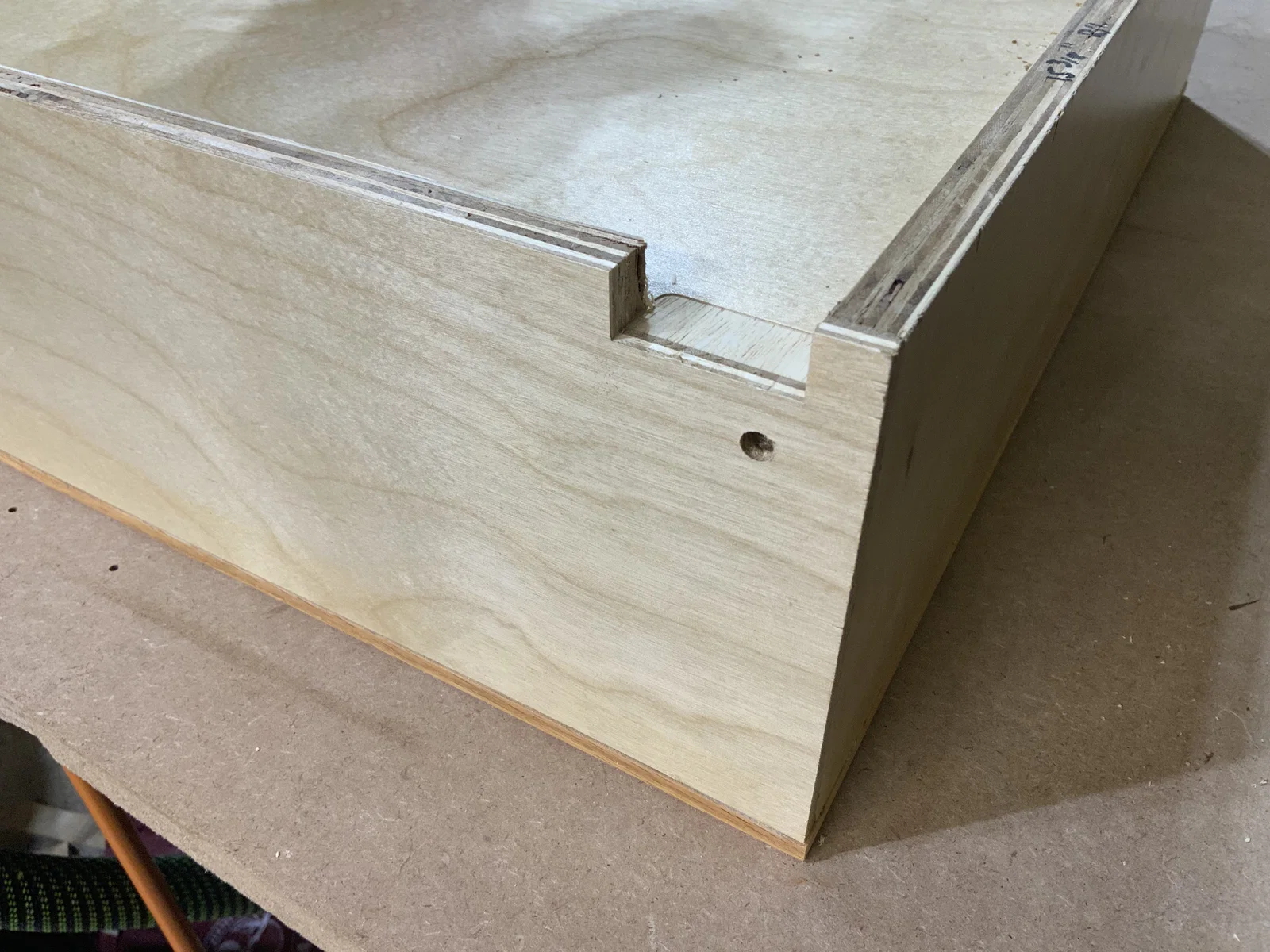

5. Thực hiện tương tự cho cả hai bên trái và phải của ván lưng hộc tủ.

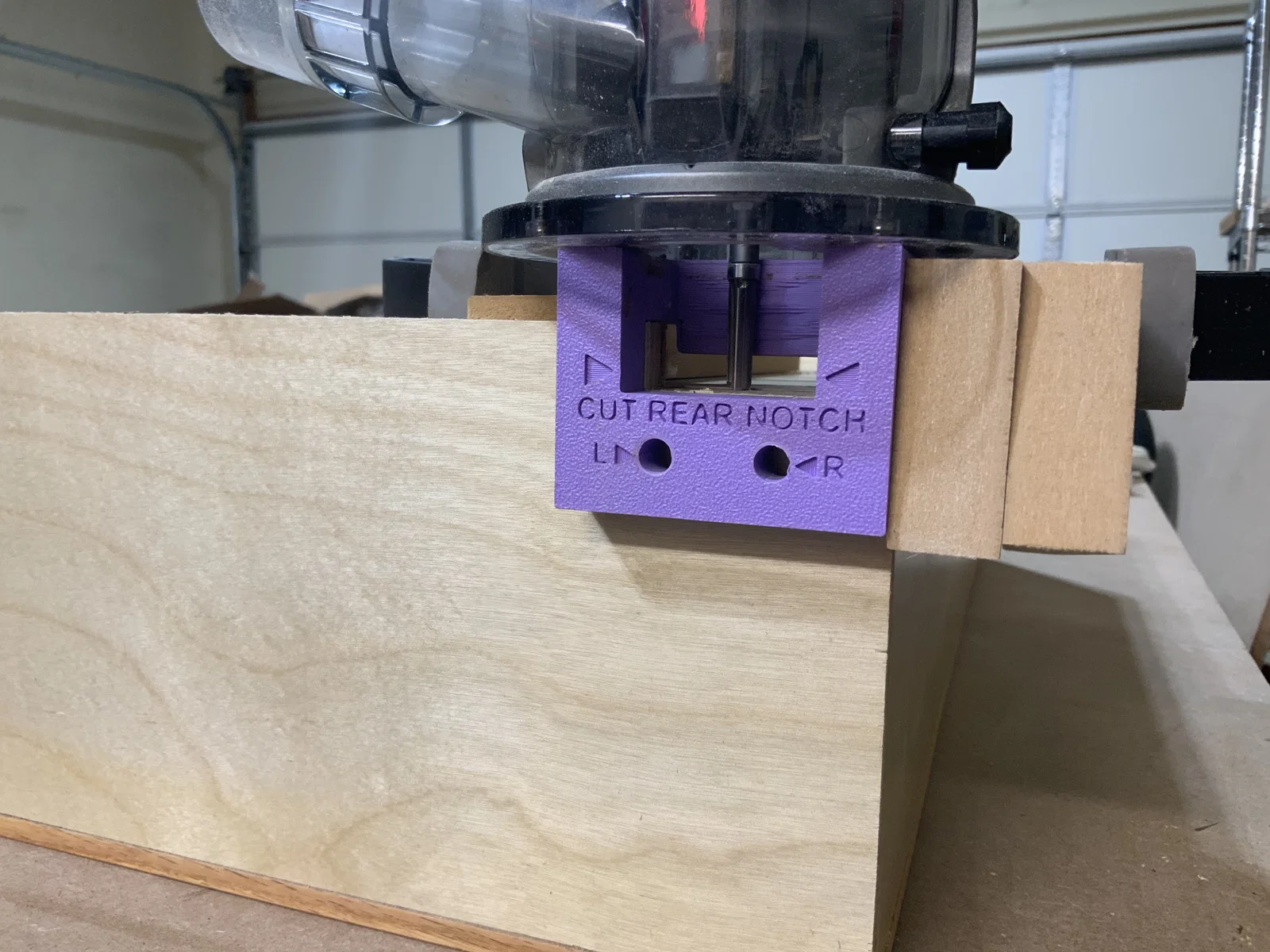

Khi dùng dưỡng làm cữ cho máy phay, rãnh phía sau có thể được hoàn thiện rất nhanh, mất chưa đầy một phút cho mỗi ngăn kéo. Khi dùng máy phay, hãy nhớ kẹp chặt dưỡng vào hộc tủ và kẹp hộc tủ vào bàn làm việc. Chỉ sử dụng máy phay nếu anh chị đã thành thạo và nắm rõ các quy tắc an toàn.

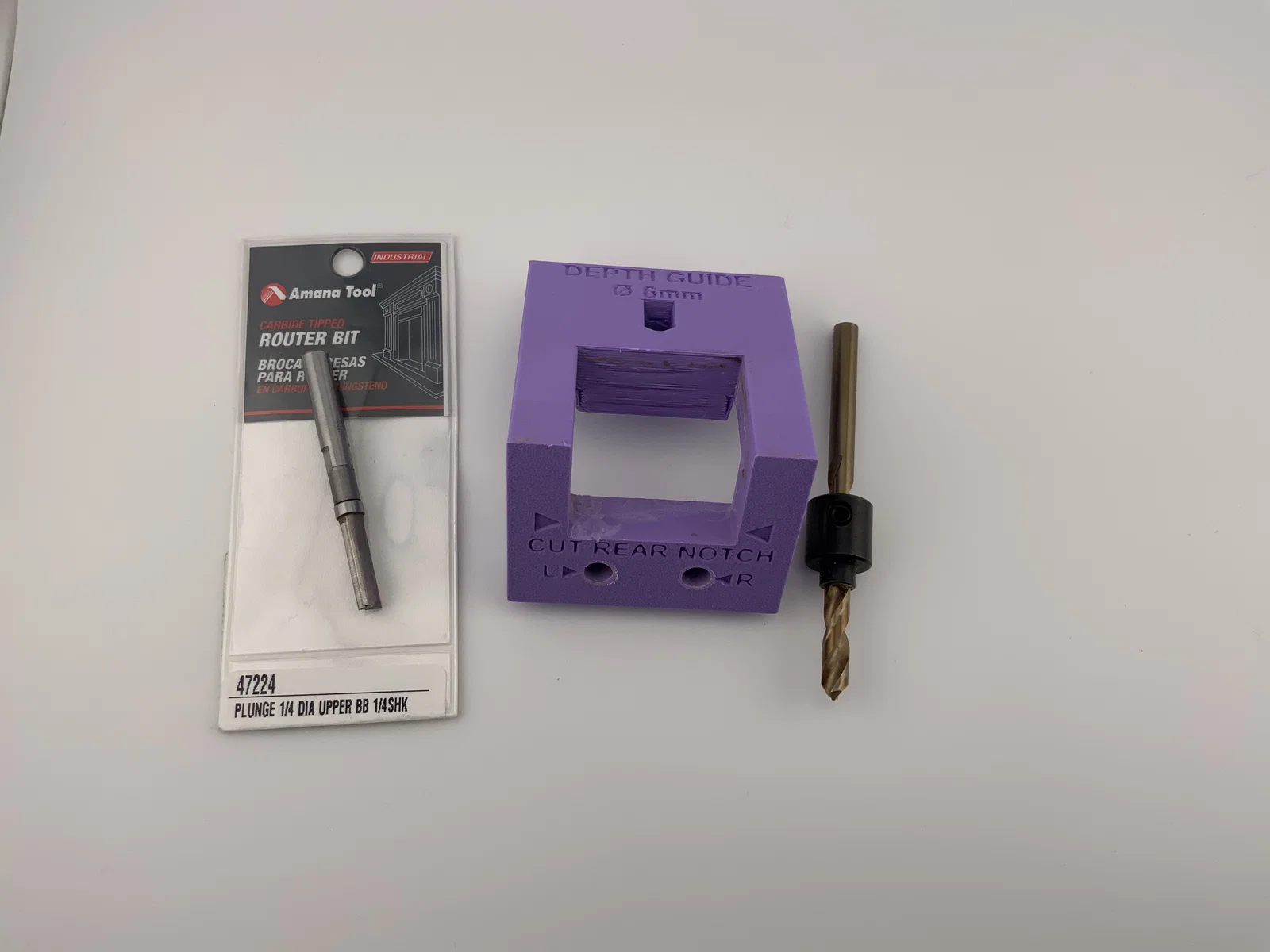

Các vật dụng không đi kèm

• Mũi khoan 6mm
• Vòng chặn cho mũi khoan 6mm
• Mũi phay flush trim: Amana Tool #47224 (Mũi phay cần có vòng bi phía trên lưỡi cắt, chiều dài lưỡi cắt từ 13mm hoặc 1/2 inch).

Cài đặt in

Sử dụng đầu in 0.40mm, chất liệu PLA, chiều cao lớp in 0.28mm và dùng support kiểu tree. Đặt hướng in với phần dẫn hướng độ sâu quay lên trên, bề mặt có chữ hướng dẫn đặt nằm trên bàn in.
