Mô hình 3D toa tàu chở kim loại nóng (Torpedo Car) tỉ lệ HO

Mô hình toa tàu chở kim loại nóng (Torpedo Car) cho đường sắt mô hình

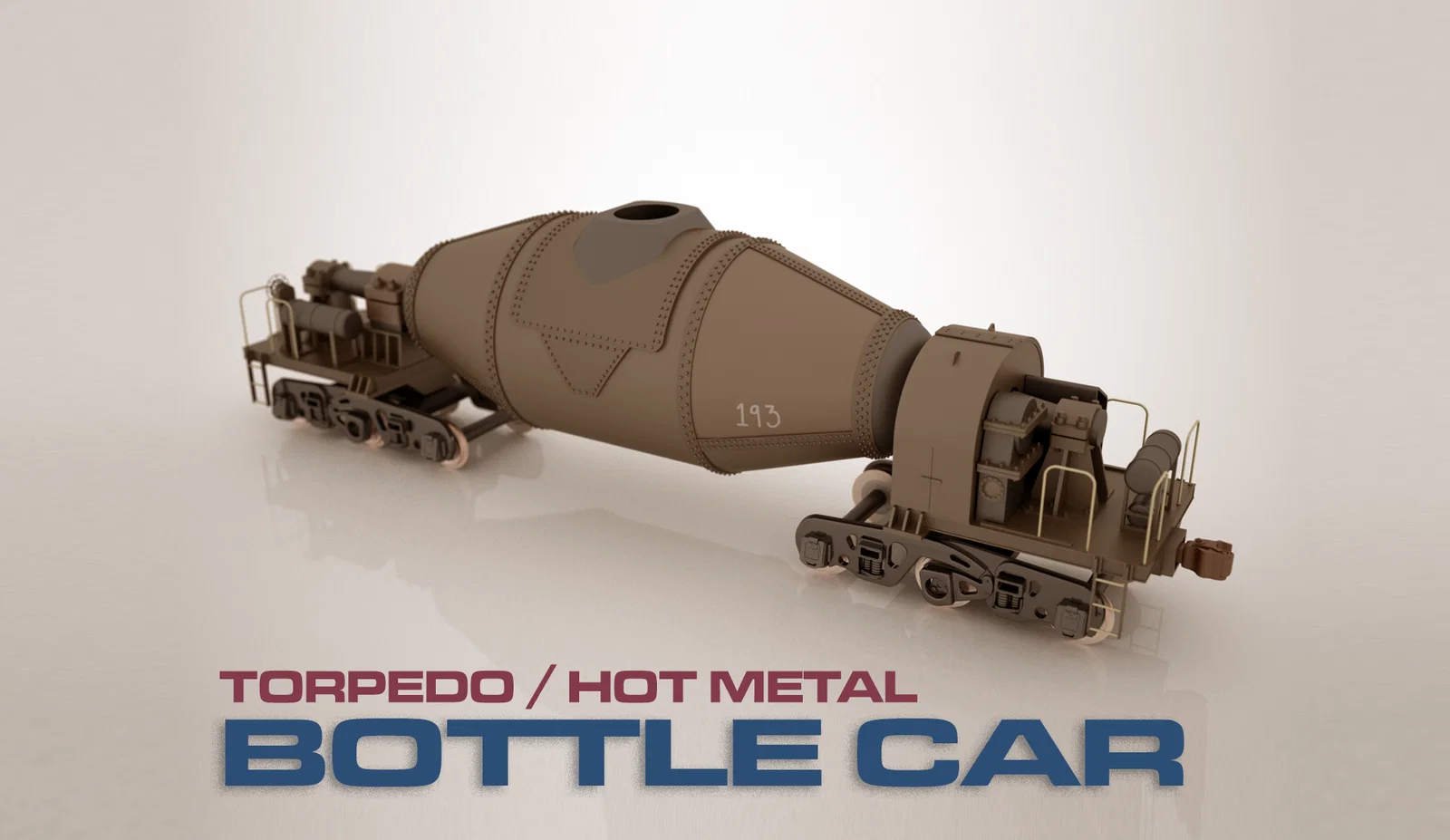

Nếu anh em đang xây dựng sa bàn đường sắt hoặc sưu tầm các toa tàu công nghiệp chuyên dụng, thì mô hình toa tàu chở kim loại nóng (thường gọi là Torpedo Car hay Bottle Car) này là một mảnh ghép không thể thiếu. Đây là thiết bị chuyên dụng được thiết kế để vận chuyển kim loại nóng chảy trong các nhà máy thép, với hình dáng đặc trưng giống như một quả ngư lôi khổng lồ đặt trên các trục bánh xe. Mô hình được thiết kế chi tiết để anh em in 3D và lắp ráp, mang lại vẻ ngoài chân thực cho bộ sưu tập của mình.

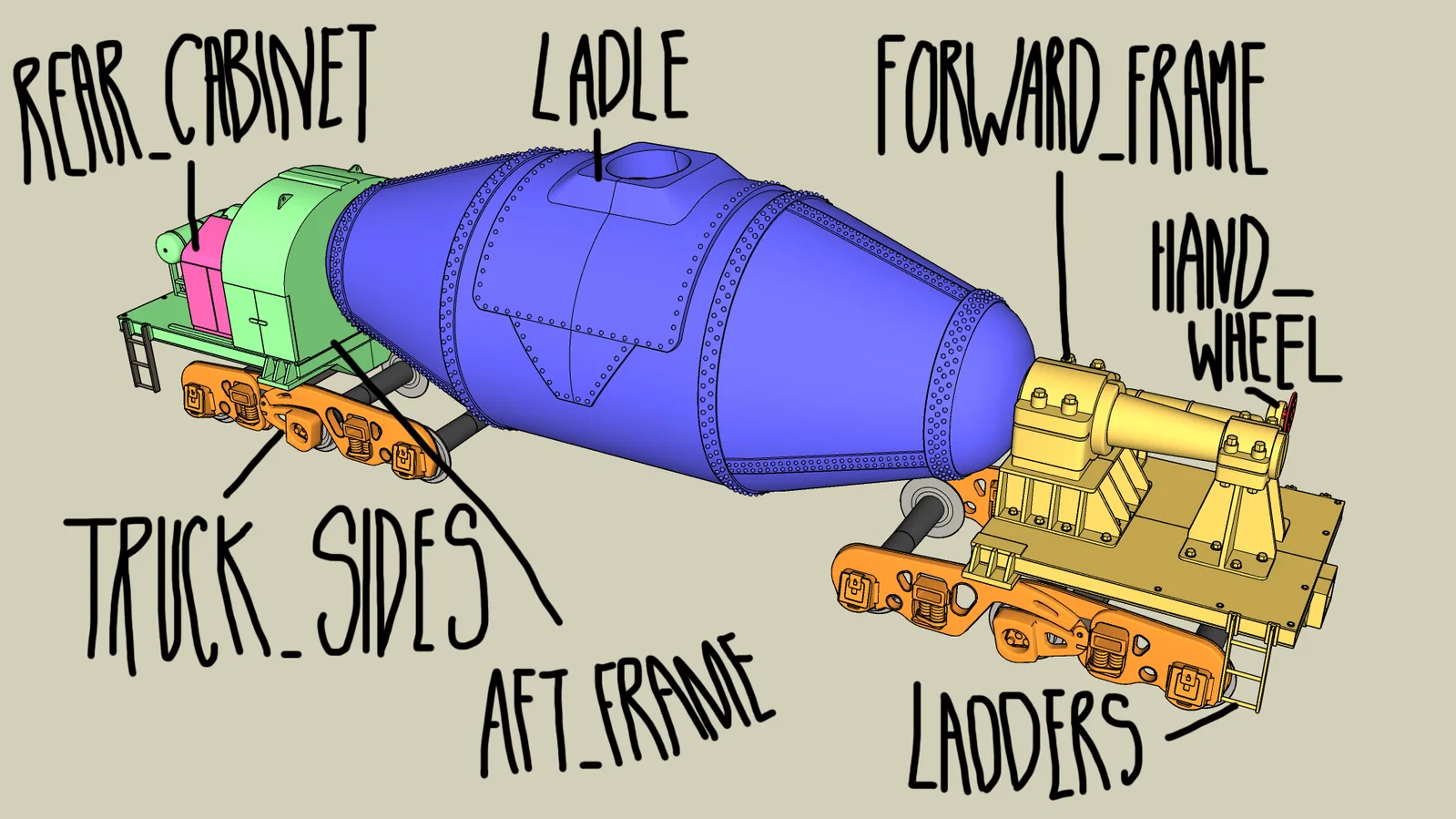

Mô hình này bao gồm đầy đủ các bộ phận quan trọng như phần thân chứa kim loại (ladle), hệ thống khung đỡ phía trước và phía sau, tủ thiết bị, cùng các chi tiết như thang leo và bánh quay tay vận hành. Nhà thiết kế đã rất cẩn thận khi tách các bộ phận ra, đặc biệt là phiên bản ladle đã được cắt đôi để anh em có thể in ở tư thế đứng, giúp bề mặt in mịn màng hơn và hạn chế tối đa việc sử dụng support, từ đó tiết kiệm thời gian xử lý hậu kỳ cho anh em.

Để đạt được tỉ lệ chuẩn 1:87 (HO scale), anh em cần lưu ý chỉnh tỉ lệ (scale) của mô hình về mức 2.63% trong phần mềm cắt lớp (slicer). Việc lắp ráp đòi hỏi một chút khéo léo để khớp nối giữa các phần khung và toa tàu được chắc chắn. Anh em cũng có thể bổ sung thêm các chi tiết nhỏ hoặc sơn phủ để mô hình trông cũ kỹ và mang hơi hướng công nghiệp thực thụ.

• Tỉ lệ in khuyến nghị: Chỉnh về 2.63% để tương thích với đường ray chuẩn HO/OO (1.65mm).
• Thiết kế linh hoạt: Bao gồm phần cover có thể tháo rời cho hộp số và mô tơ, giúp anh em dễ dàng tùy biến hoặc thêm hệ thống động lực nếu muốn toa tàu tự di chuyển trên ray.
• Tối ưu cho in 3D: Ladle (bình chứa) được thiết kế tách rời để in đứng, đảm bảo chi tiết không bị biến dạng và dễ dàng làm sạch sau khi in.
• Độ chi tiết cao: Các thành phần như Truck sides, Ladders, Hand wheel được tách biệt rõ ràng, phù hợp cho anh em đam mê kỹ thuật lắp ráp và sơn mô hình tĩnh.
• Lưu ý vật liệu: Nên dùng PLA hoặc PETG với độ phân giải lớp in (layer height) từ 0.12mm đến 0.16mm để đạt độ mịn tối đa cho các chi tiết nhỏ như tay vịn và đinh tán trên thân bình.
• Hoàn thiện: Hãy sử dụng nhám mịn để xử lý các vết support trước khi sơn lớp lót, điều này giúp bề mặt mô hình trông chuyên nghiệp hơn rất nhiều.

Hy vọng với file thiết kế này, anh em sẽ hoàn thiện được một toa tàu công nghiệp ấn tượng cho sa bàn của mình. Chúc anh em có những giờ phút in ấn và lắp ráp mô hình thật thư giãn!
