Hệ thống ngăn chứa bộ lọc thiên văn tùy chỉnh 3D

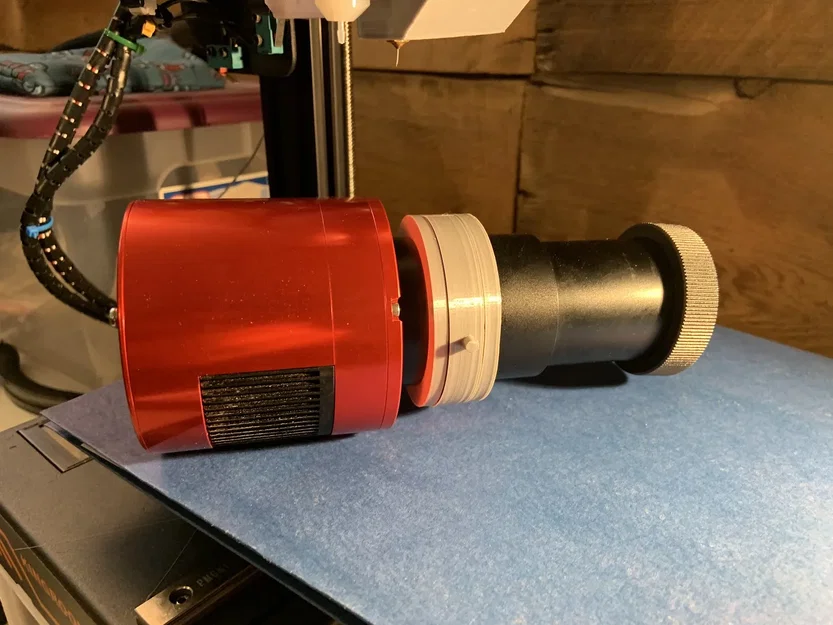

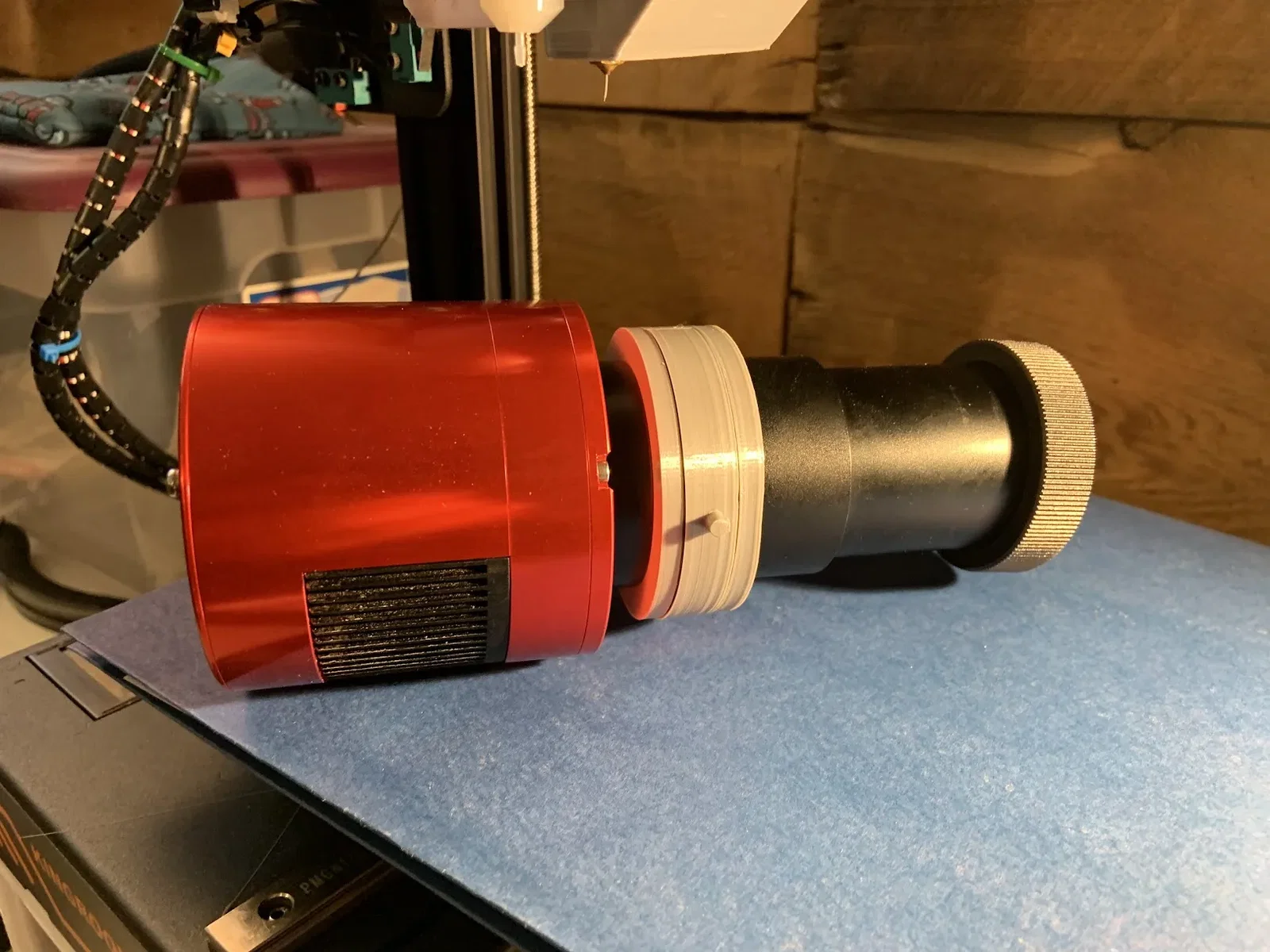

Mô hình này cho phép bạn tùy chỉnh và in một ngăn chứa bộ lọc thiên văn. Mặc dù đã có một số thiết kế thực sự xuất sắc, nhưng không cái nào hoàn toàn phù hợp với những gì tôi đang tìm kiếm. Cụ thể, tôi muốn một ngăn chứa bộ lọc 21mm với ren M42 bên trong ở một bên và ren M42 bên ngoài ở bên kia - có thể thay thế cho khoảng cách 21mm trong thiết lập ZWO ASI533 hiện tại của tôi. Đây cũng là một cơ hội tuyệt vời để học OpenSCAD!

Tệp OpenSCAD đính kèm cho phép bạn dễ dàng tùy chỉnh một ngăn chứa bộ lọc và thanh trượt. Các tùy chọn bao gồm:

• Chiều cao ngăn có thể tùy chỉnh
• Đường kính ngăn có thể tùy chỉnh
• Ren mét bên trong hoặc bên ngoài ở cả hai bên, với đường kính và bước có thể tùy chỉnh
  • Xem trang web này để biết danh sách đường kính/bước ren thiên văn phổ biến https://agenaastro.com/articles/guides/astronomy-threads-explained.html
• [Tùy chọn] kích thước nam châm (nếu bạn muốn sử dụng nam châm neodymium nhỏ để đảm bảo rằng các khay bộ lọc không bị rơi ra)

Hướng dẫn in:

• QUAN TRỌNG: Chiều cao lớp = 0.1mm.
  • Chiều cao lớp lớn hơn thì quá thô cho các ren hoạt động.
• Chất liệu: bất kỳ vật liệu cứng nào cũng nên hoạt động (PETG, PLA, …)
• Tôi đã sử dụng 3 lớp và ~75% độ đặc để tăng cường độ cứng. Điều này có thể là thừa.
• Cảnh báo: các bộ lọc và máy ảnh đắt tiền sẽ được gắn vào phần này. Do đó, có thể khôn ngoan khi in một phiên bản thử nghiệm và thử nghiệm phá hủy để đảm bảo nó có thể chịu được trọng lượng của thiết lập của bạn.
• Bạn hoàn toàn sử dụng điều này với rủi ro của riêng bạn!

Thiết kế này đã lấy rất nhiều cảm hứng từ ba dự án sau:

• https://github.com/alanzjl/FilterDrawer
• https://www.thingiverse.com/thing:4396710/files
• https://www.thingiverse.com/thing:4392304

Cuối cùng, xin chân thành cảm ơn Dan Kirshner vì mô-đun ren xuất sắc của anh ấy (https://dkprojects.net/openscad-threads/)
