Khay Giữ Pin CR123A / RCR123A / 16340

TRƯỚC KHI BẮT ĐẦU THỰC HIỆN DỰ ÁN, VUI LÒNG ĐỌC KỸ TOÀN BỘ MÔ TẢ !!!

Chào mọi người,

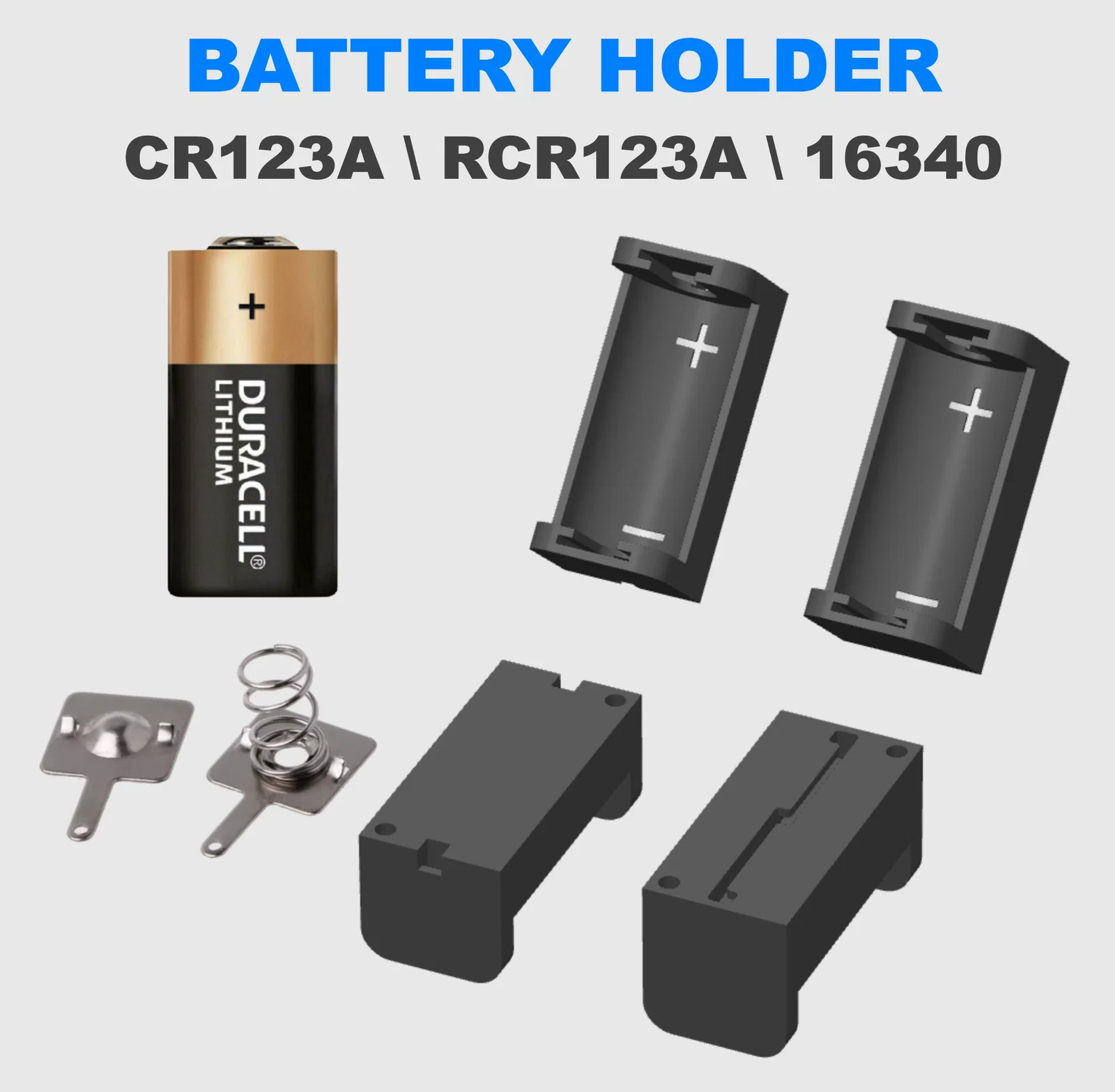

Mình đã thiết kế khay giữ pin cho các loại pin CR123A / RCR123A / 16340 sử dụng các tấm tiếp điểm có sẵn mà bạn có thể mua qua đường link bên dưới. Khay giữ pin này có sẵn hai phiên bản:

• Phiên bản 1 - có lỗ ra cho chân tiếp điểm ở bên cạnh khay và lỗ bắt vít M3 với độ sâu 3mm.
• Phiên bản 2 - có lỗ ra cho chân tiếp điểm ở phía dưới hoặc chính giữa khay. Đối với lỗ ra ở giữa, mình có kèm theo phần giữ dây điện và lỗ bắt vít M3 với độ sâu 4mm.

Khi hoàn thành dự án, hãy chia sẻ hình ảnh và để lại bình luận nhé. Cảm ơn và chúc mọi người một ngày tốt lành.

QUAN TRỌNG - LƯU Ý:

• Đường kính dây điện tối đa 1.6mm
• Hãy hàn dây điện vào các tấm tiếp điểm trước khi lắp chúng vào khay giữ pin.

Kích thước tấm tiếp điểm pin được sử dụng cho dự án này:

• Kích thước tấm không tính chân: 10 x 9 x 0.3mm (rộng x cao x dày)
• Kích thước chân: 2.6 x 6 x 0.3mm (rộng x cao x dày)

Cần mua gì? :

• Tấm tiếp điểm pin - https://a.aliexpress.com/_EwU6ocu

Cách in:

• Chất liệu: Bất kỳ loại nào
• Độ dày lớp in (Layer Height): 0.2mm
• Độ đặc (Infill): 20%
• Số lớp tường (Wall Loops): 3
• Số lớp đáy (Bottom Layers): 4
• Số lớp đỉnh (Top Layers): 4
• Hỗ trợ (Support): Không
• Brim: Không
