Bộ chuyển đổi khớp xoay cho máy hút bụi Shop-vac

Cái máy hút bụi kiểu shop-vac 2 1/2 inch của mình có sẵn một đầu nối xoay ở cuối ống hút, nhưng mình làm gãy mất tiêu rồi. Không có khớp xoay, việc gắn và dùng phụ kiện để hút bụi sàn nhà rất là khó chịu. Ống cứ bị xoắn lại khi mình di chuyển. Khớp xoay này giúp ngăn chặn việc đó.

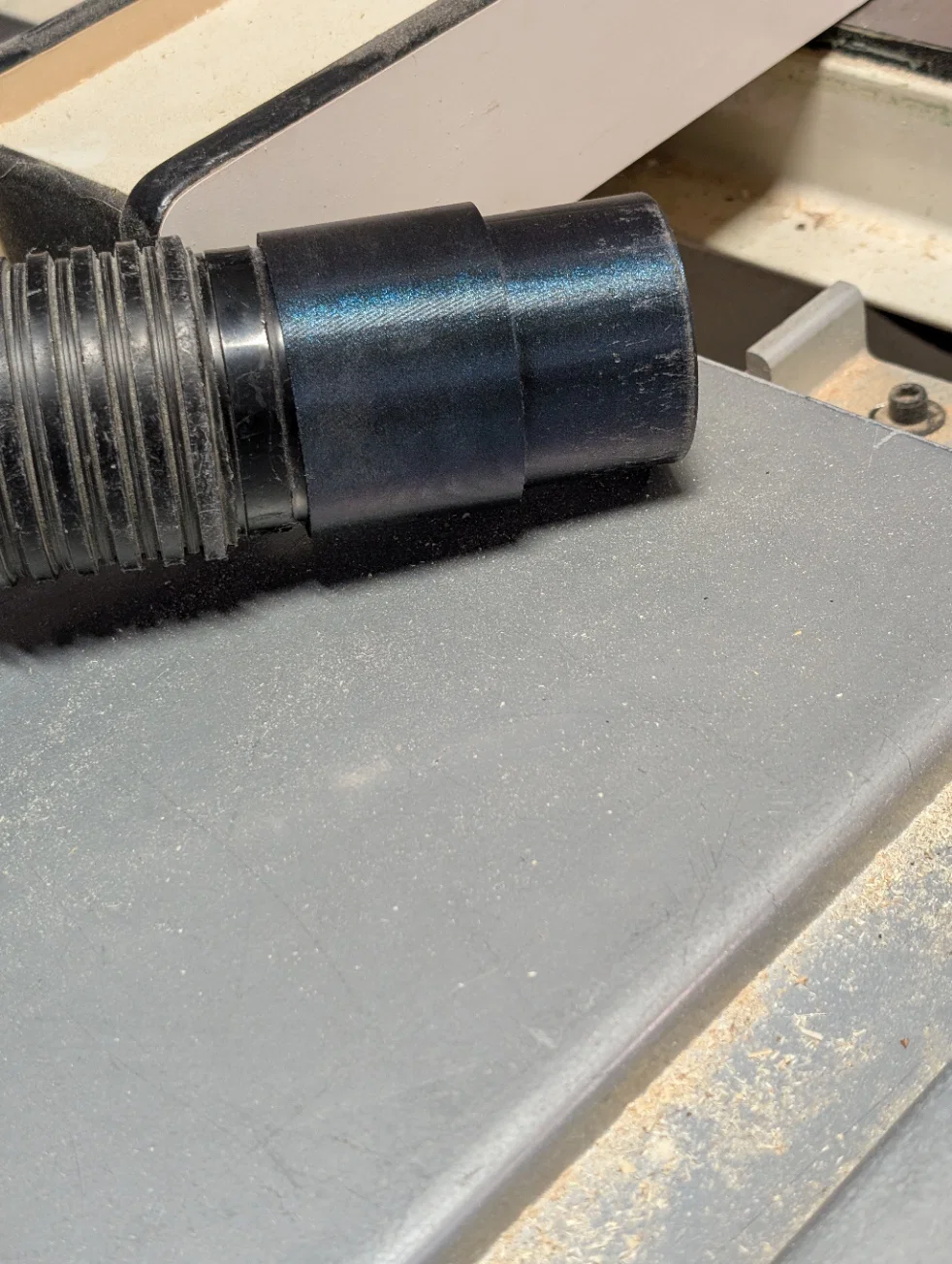

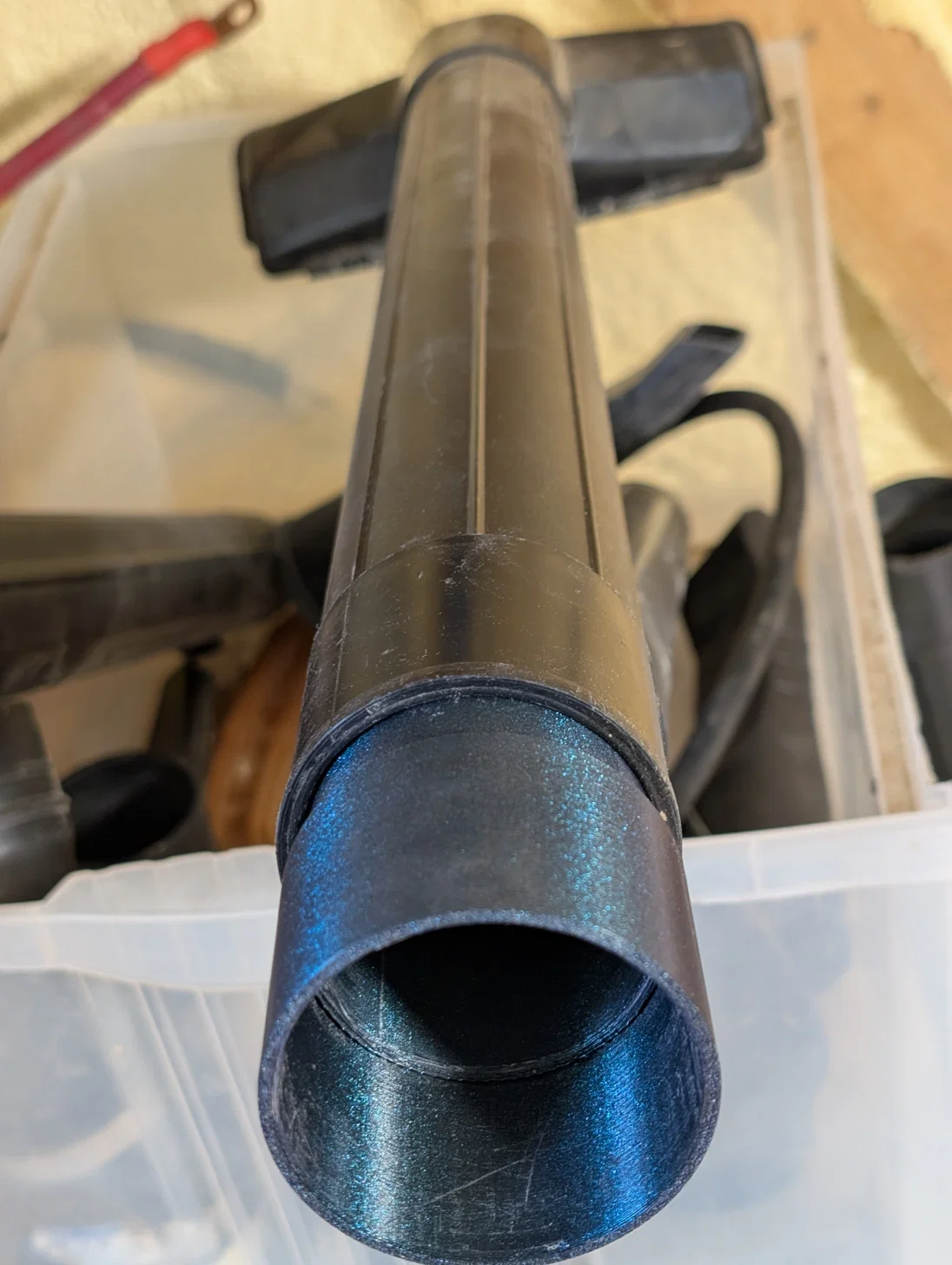

Vì vậy, mình đã thiết kế một cái khớp xoay in-place (in liền một khối). Ống hút sẽ gắn vào đầu lớn, còn đầu nhỏ của bộ chuyển đổi sẽ gắn vào các phụ kiện. Mọi người xem ảnh nhé. Phần xoay là một cái gờ nằm trên ống trụ nhỏ, khớp với một rãnh trên ống trụ lớn. Cái gờ đó sẽ nằm gọn trong rãnh.

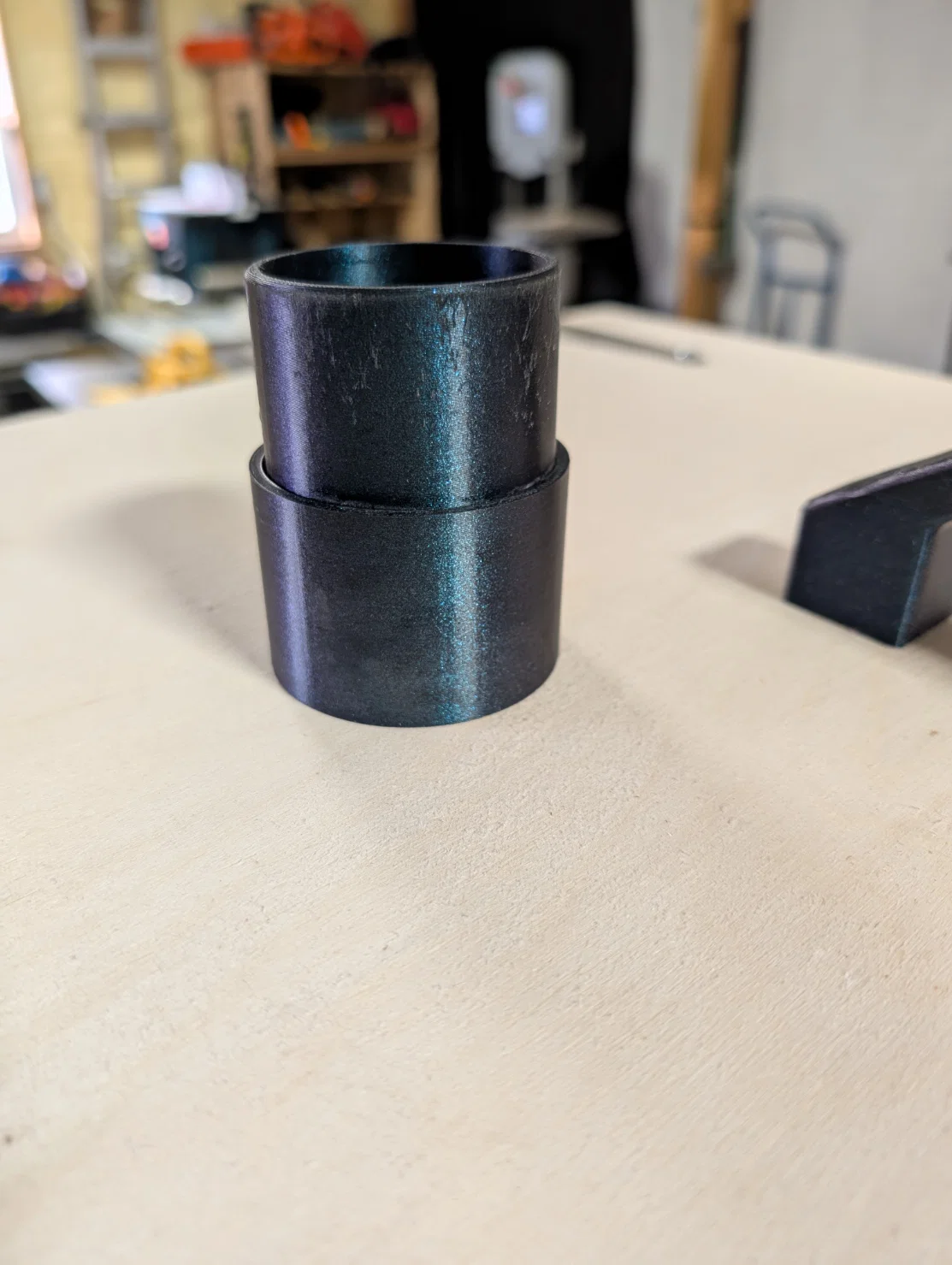

Mình đã thử in ở nhiều hướng khác nhau. Kết quả tốt nhất là khi đặt in như ảnh đầu tiên -- để ống trụ lớn đứng thẳng trên bàn in. Độ sâu của phần gờ/rãnh là 1mm, nên máy in của bạn cần phải in được phần overhang 1mm không có hỗ trợ theo hướng khuyến nghị. Mình in bằng nhựa HS PLA và dùng "normal supports", không dùng "tree supports". (Support sẽ được tạo dưới vành của ống trụ nhỏ bên trong, và với mình thì support kiểu bình thường cho ra phần vành sạch đẹp nhất).
