Bộ giá đỡ dây ga cho Suzuki Bandit

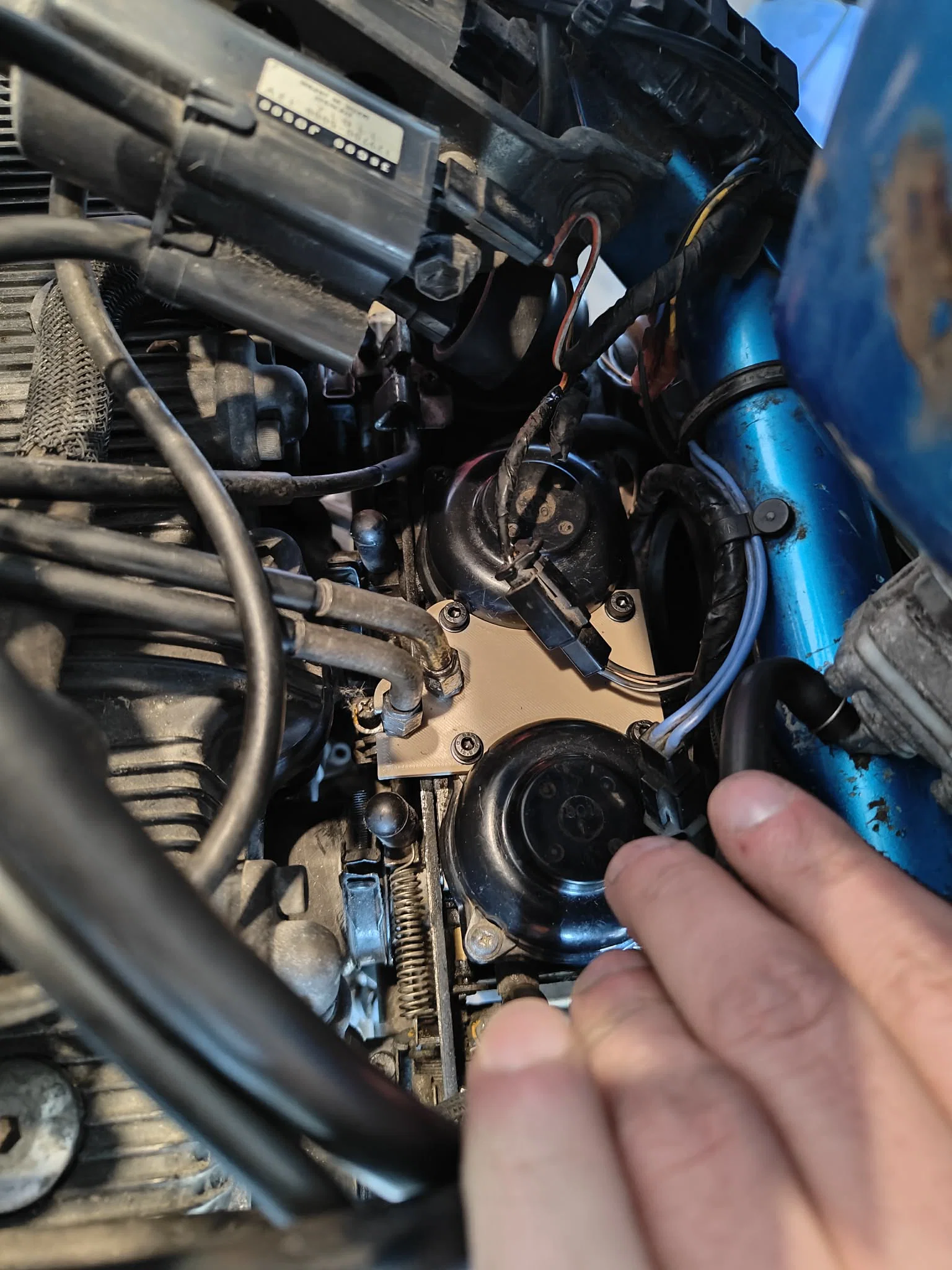

Cái lá sắt thường dùng để cố định dây ga trên bình xăng con rất dễ bị nứt ở ngay điểm bắt ốc. Việc sửa chữa bộ phận này khá khó khăn, vì vậy mình thiết kế miếng đệm này như một giải pháp thay thế để giữ hai dây ga. Nó sẽ được lắp vào giữa họng xăng số 2 và 3, ngay trên nắp màng CV.

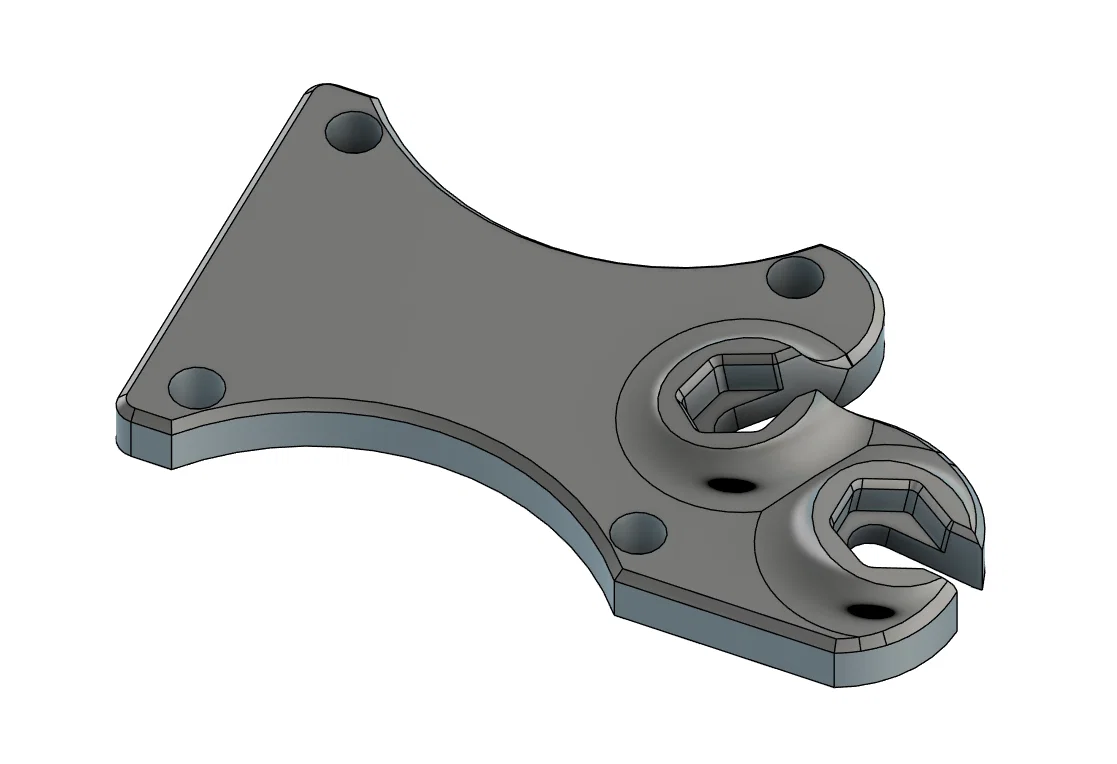

Phiên bản cập nhật:

• Tấm giữ dày hơn (6mm so với 3.20mm bản gốc)
• Góc nghiêng +10 và -10 độ cho cả hai bề mặt tiếp xúc của dây ga giống hệt khung zin
• Các cạnh được vát mép cẩn thận

Phụ kiện cần chuẩn bị thêm:

• 4 ốc vít M4 x 22mm - 25mm
• 4 vòng đệm M4 (được khuyến khích sử dụng, dù không bắt buộc)

Chất liệu khuyến nghị: Mình in bằng nhựa PETG. Không nên dùng PLA vì chi tiết này nằm khá gần lốc máy, nhiệt độ cao có thể làm biến dạng nhựa. Dù chưa thử qua PLA nhưng mình khuyên các bạn nên dùng loại chịu nhiệt tốt hơn.

Hướng dẫn lắp đặt: Bạn cần in 4 ống lót (bushings) và 1 tấm giữ. Các ống lót này hỗ trợ các lỗ bắt ốc trên nắp màng, hãy lồng chúng vào vít trước khi lắp.

Lưu ý nhẹ tay với nắp màng trong lúc tháo hai con ốc cũ ra để lắp khung mới vào. Bản thân mình thì chưa gặp vấn đề gì, nhưng nên cẩn thận để tránh làm lệch màng hơi bên trong.

Thông tin chung: Đây là bộ phận liên quan trực tiếp đến hệ thống ga, nên hãy kiểm tra kỹ để đảm bảo dây ga không bị kẹt và vận hành mượt mà, chính xác sau khi lắp giá đỡ mới.
