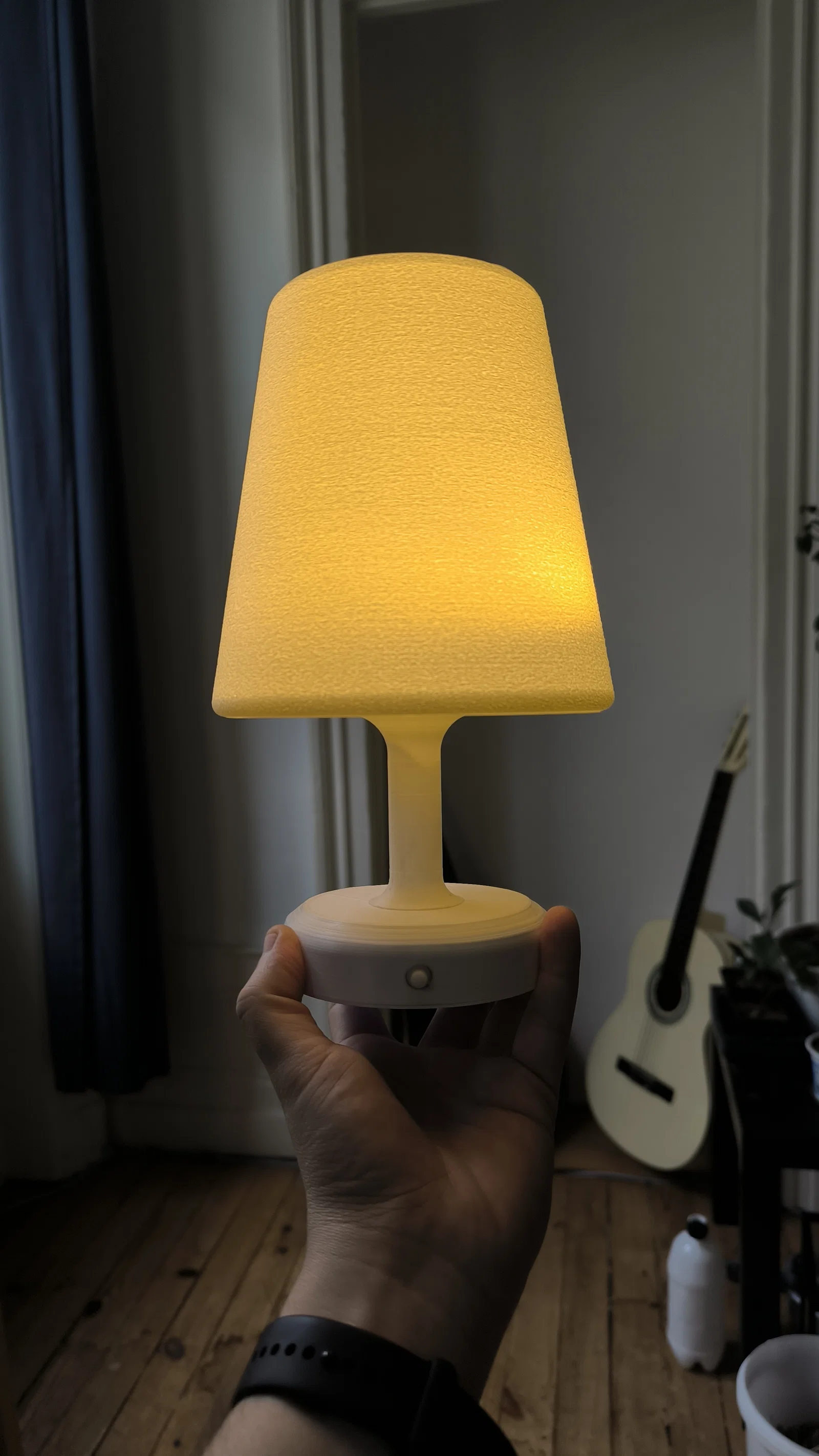

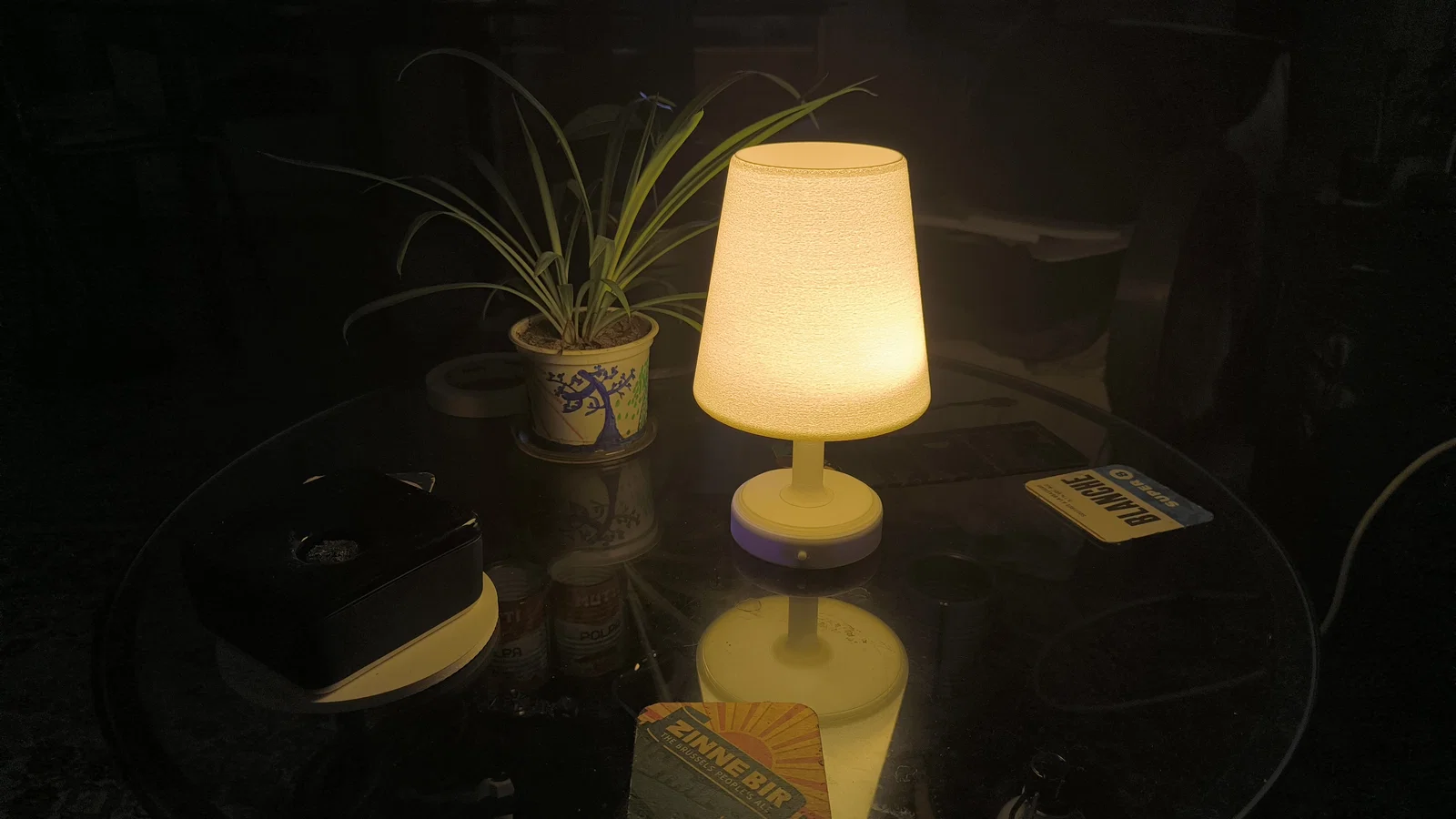

Đèn không dây (Wireless Lamp) dùng pin sạc

In ấn:

• Tất cả các bộ phận đều được in bằng nhựa PLA màu trắng, nhưng bạn cũng có thể sử dụng các loại vật liệu khác nếu muốn.

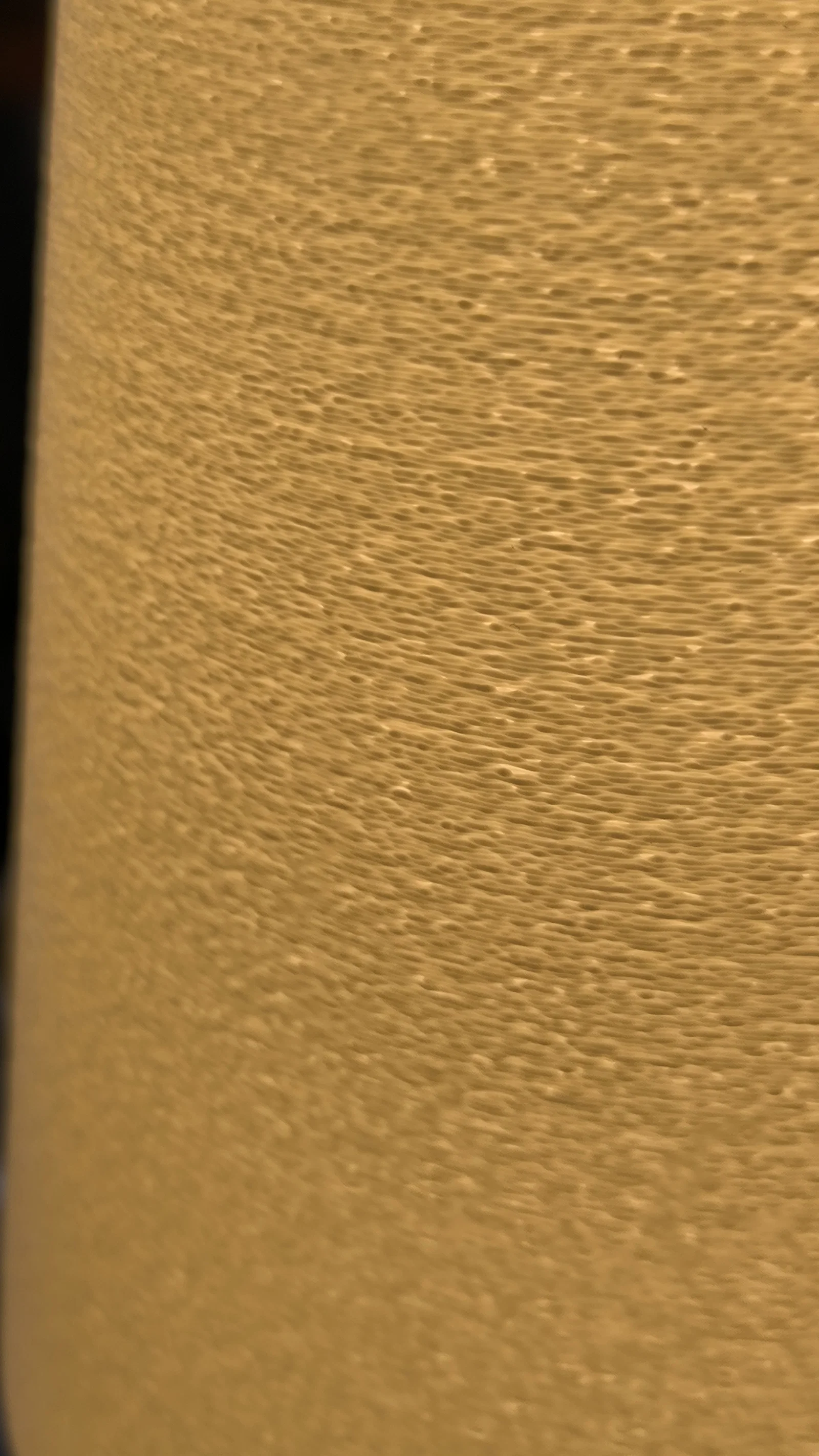

• Mình có sử dụng tính năng "fuzzy skin" trong Cura để bề mặt chao đèn khuếch tán ánh sáng tốt hơn.

• Một số chi tiết cần được chà nhám nhẹ trước khi lắp ráp và bạn nên dùng một ít keo dán để cố định chắc chắn mọi thứ.

Linh kiện điện tử:

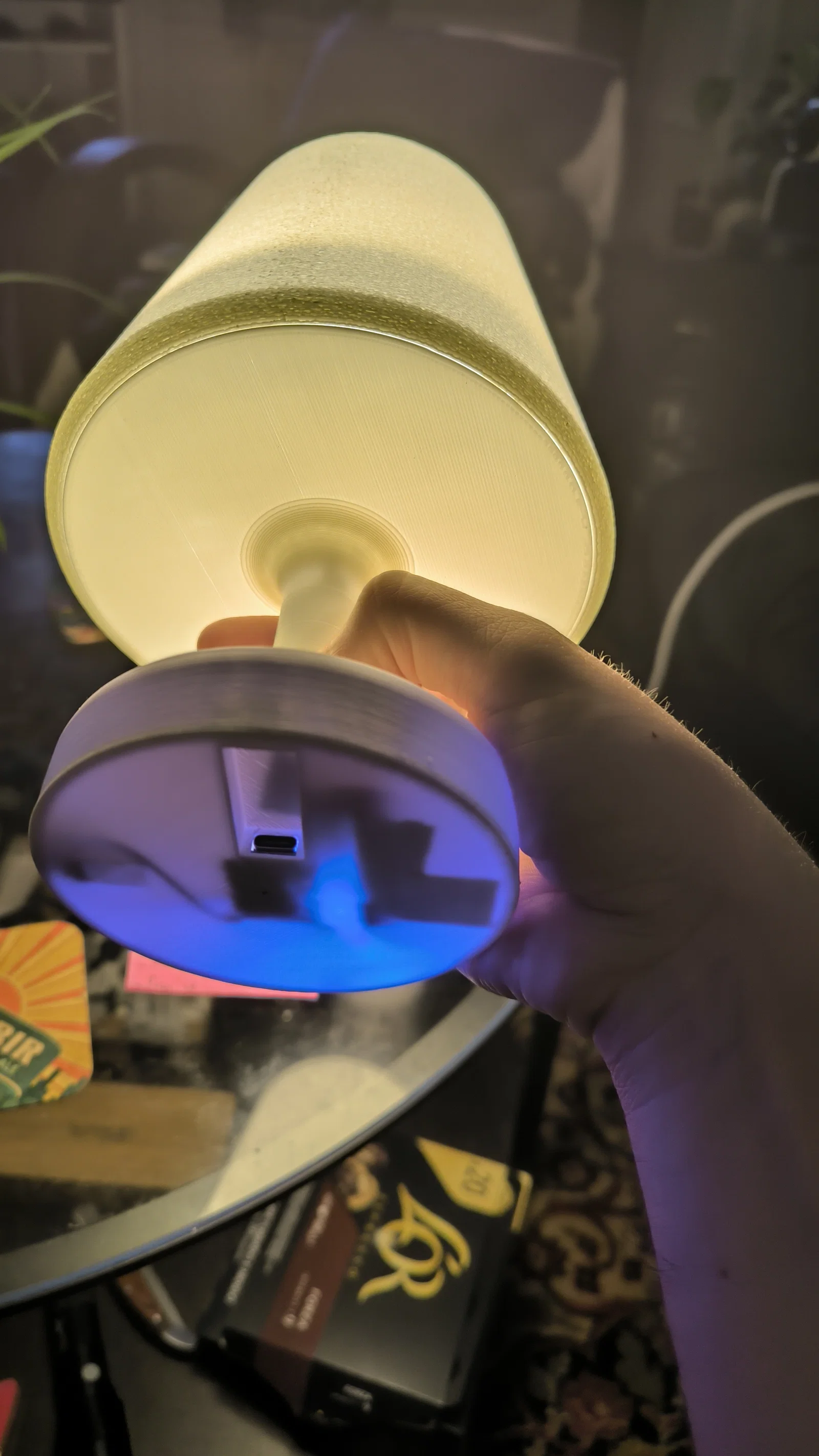

• Mình dùng một viên pin Lithium 3.7V cũ hàn vào mạch tăng áp (boost BMS) 5V 1A với cổng sạc USB-C.

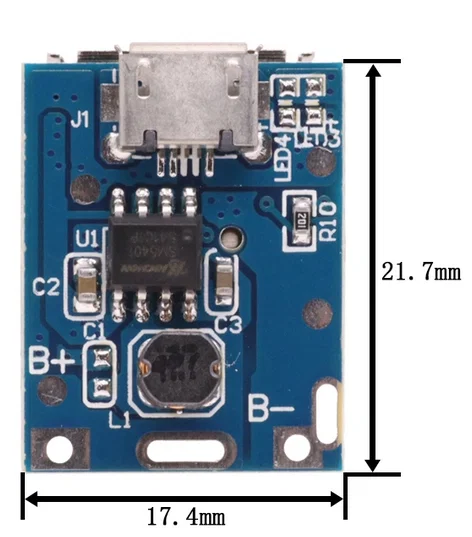

• Kích thước của bảng mạch điện tử là 21.7 mm x 17.4 mm.

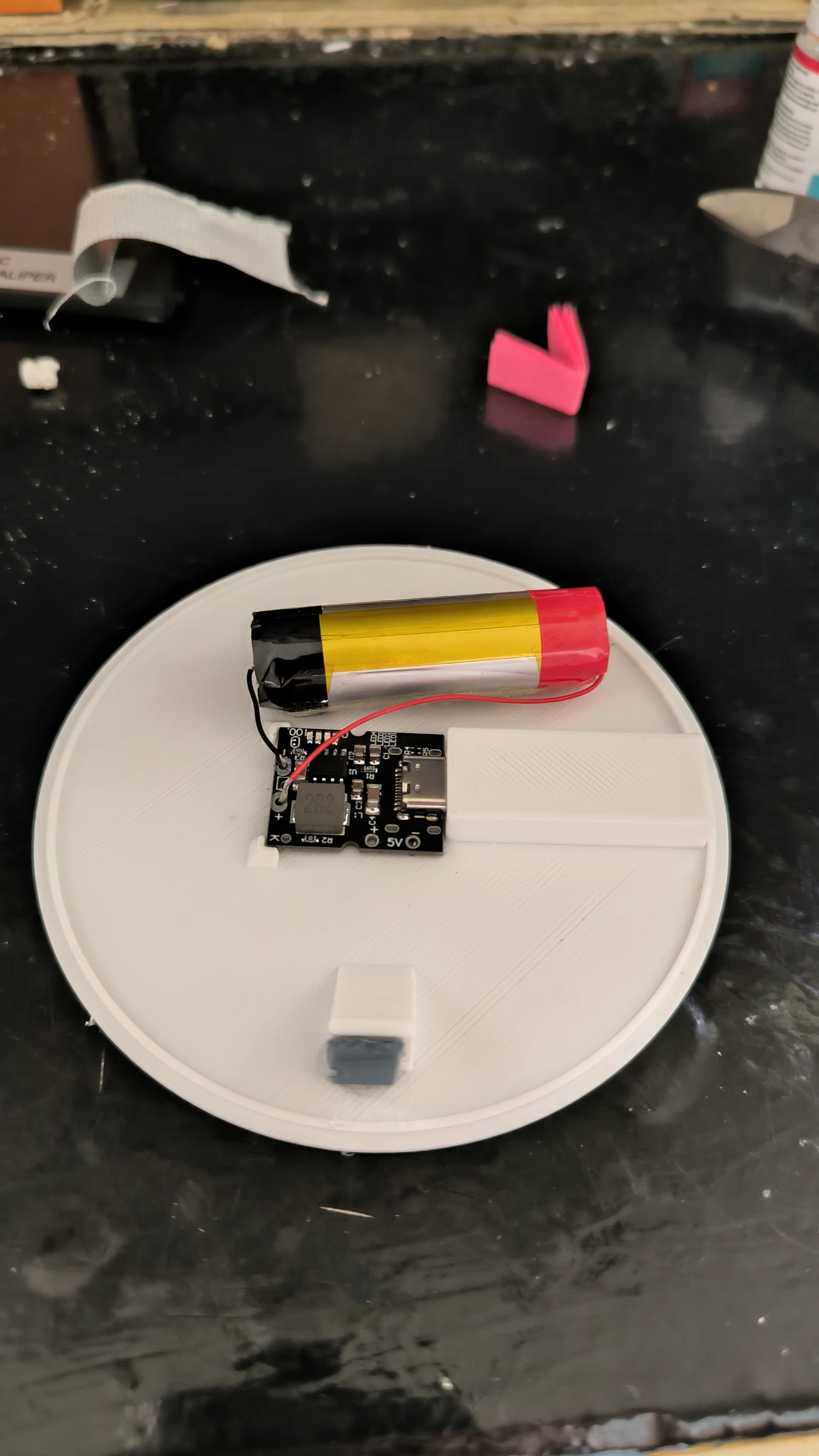

• Bảng mạch, pin và công tắc đều được dán cố định vào phần đế để tránh bị xê dịch ngoài ý muốn.

• Một tấm LED 3W kèm công tắc được kết nối với mạch BMS để cấp nguồn. (Mình đã cắt bỏ đầu cắm USB để hàn trực tiếp tấm LED vào BMS, đồng thời tháo lớp vỏ nhựa của công tắc để lắp vừa vào bên trong đèn.)

• Lưu ý: Tấm LED không được chạm vào bất kỳ bề mặt nào của đèn để tránh hư hỏng do nhiệt độ. Hãy tận dụng độ cứng của dây cáp để giữ cho tấm LED lơ lửng trong không trung.

Thông tin bổ sung:

• Mẫu này được thiết kế trên FreeCAD. Mình có đính kèm file gốc, mọi người cứ thoải mái chia sẻ và cải tiến nếu cần nhé.

• Link tham khảo các linh kiện điện tử đã sử dụng trong dự án (có thể giá đã thay đổi tại thời điểm bạn xem):

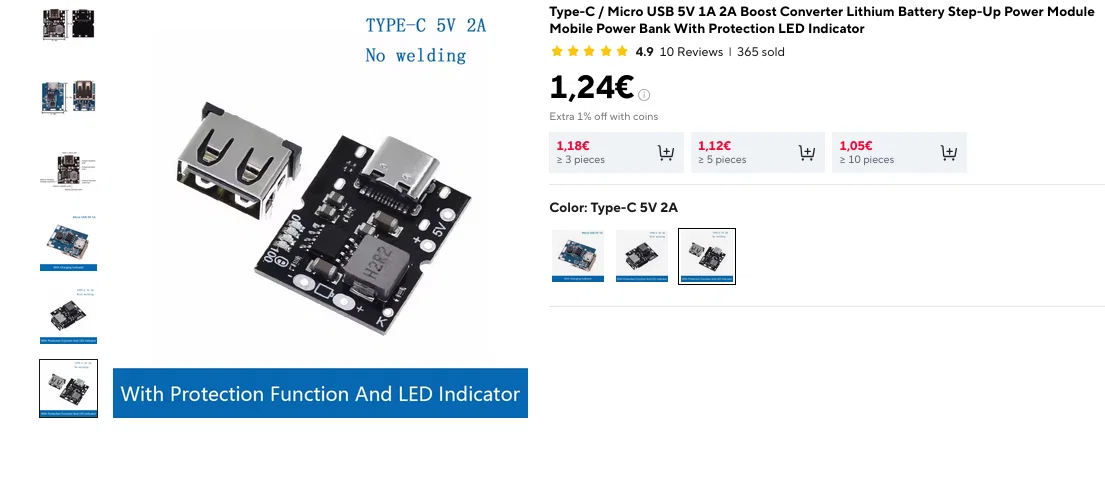

  • Mạch tăng áp (Boost circuit)

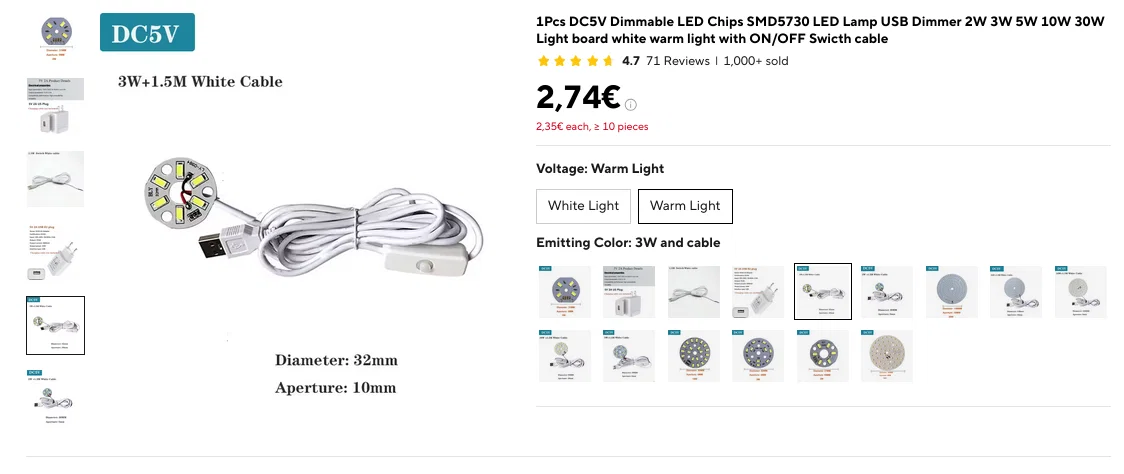

  • Tấm LED kèm công tắc
