| MÔ TẢ CƠ BẢN |
-

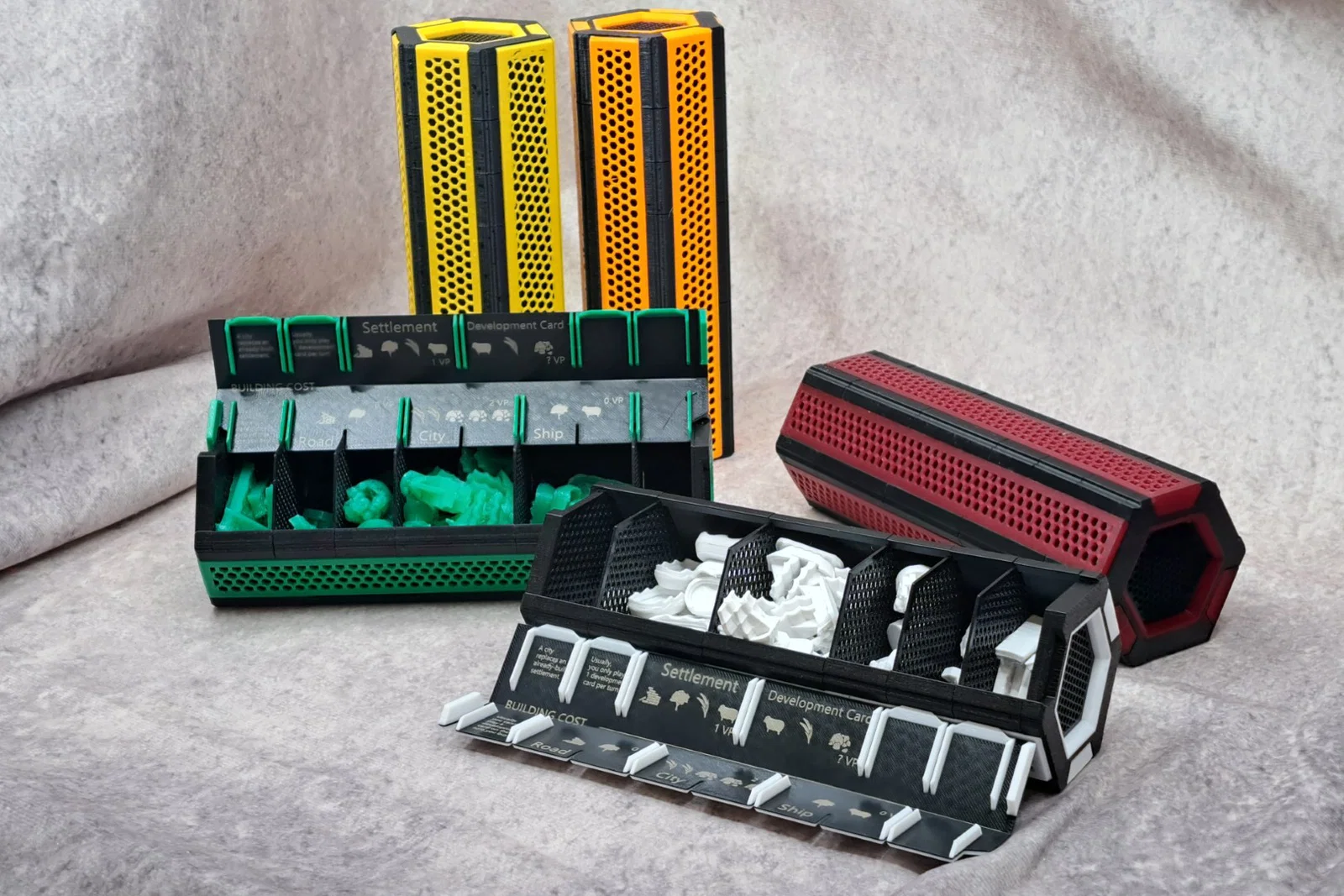

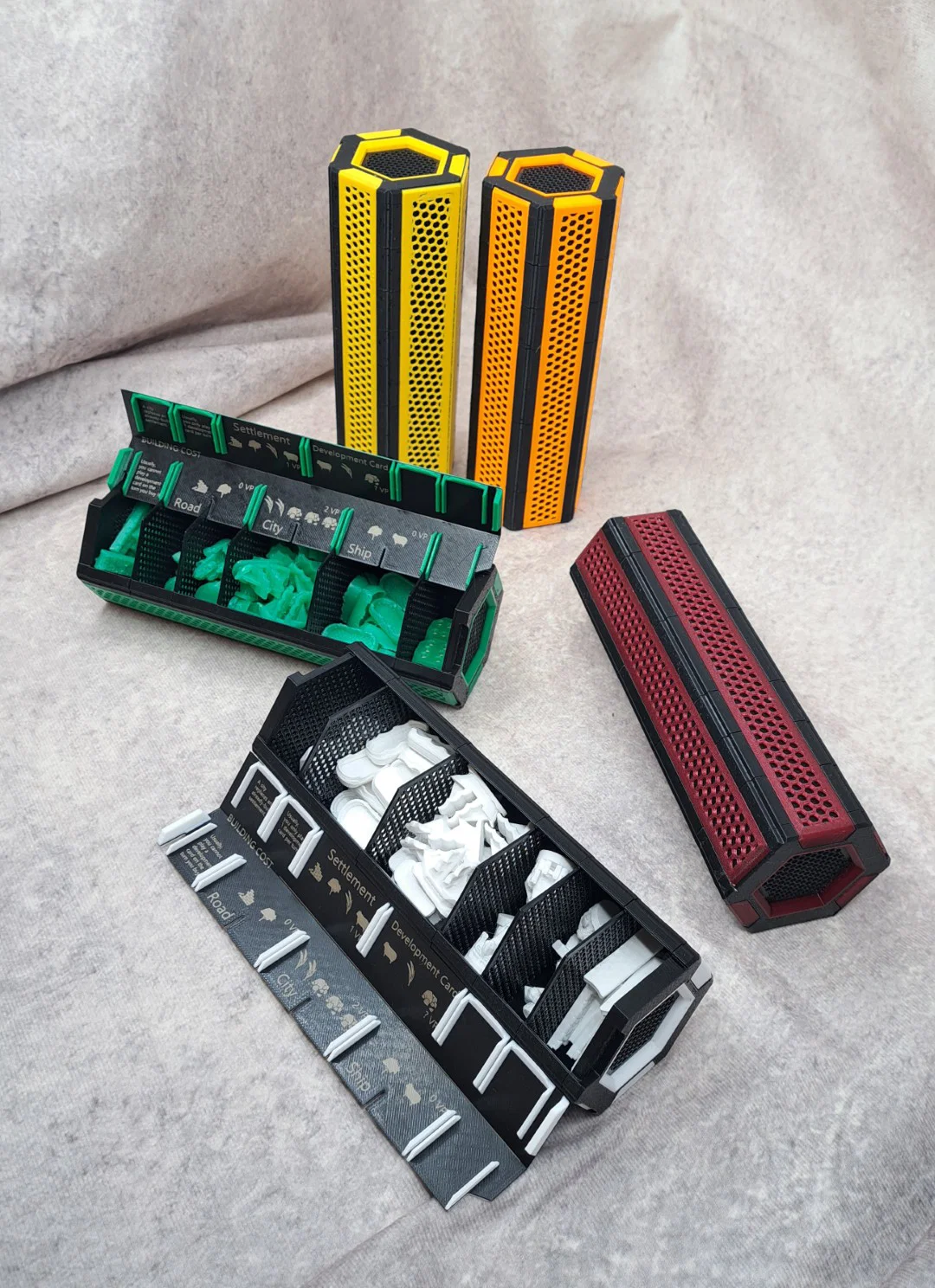

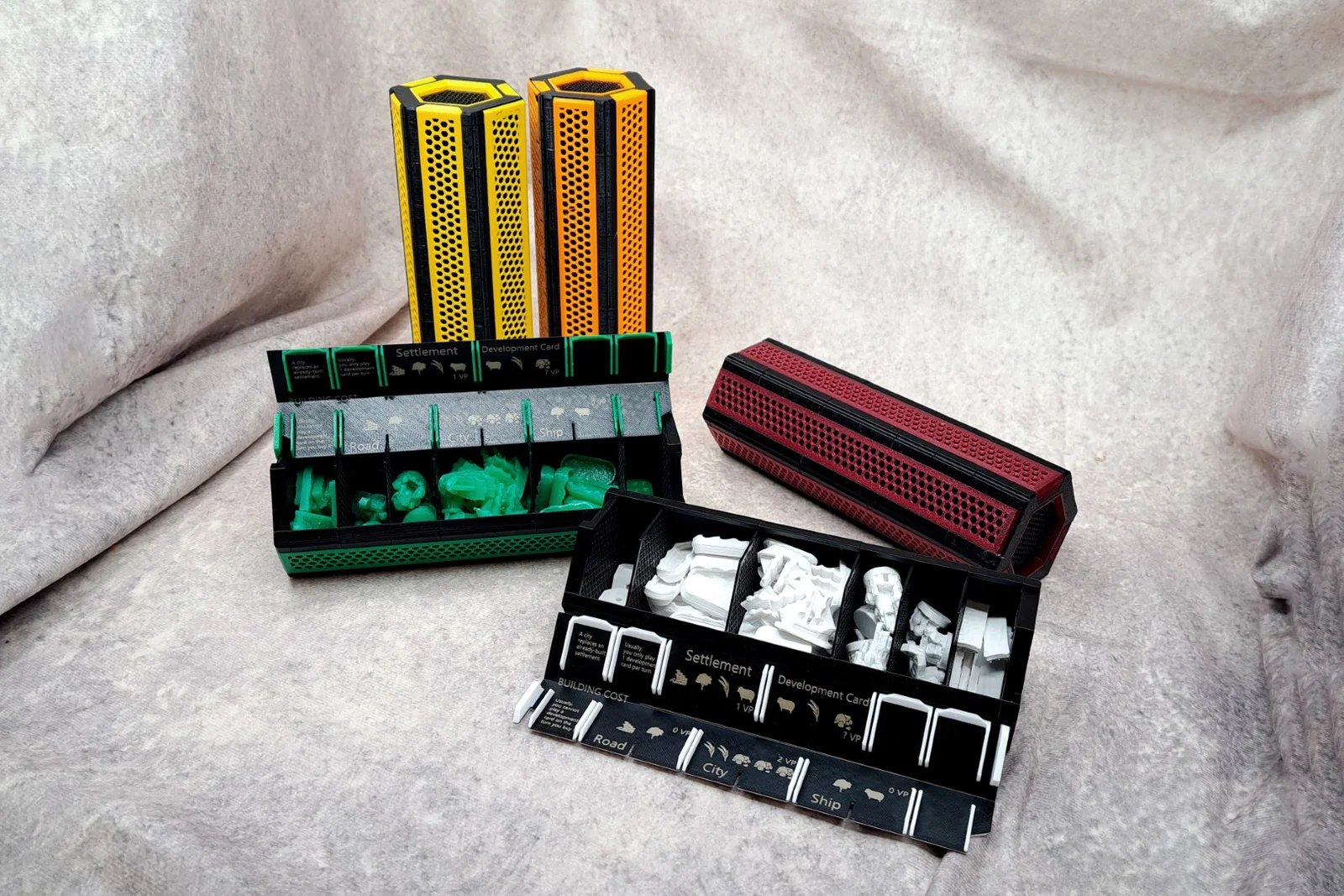

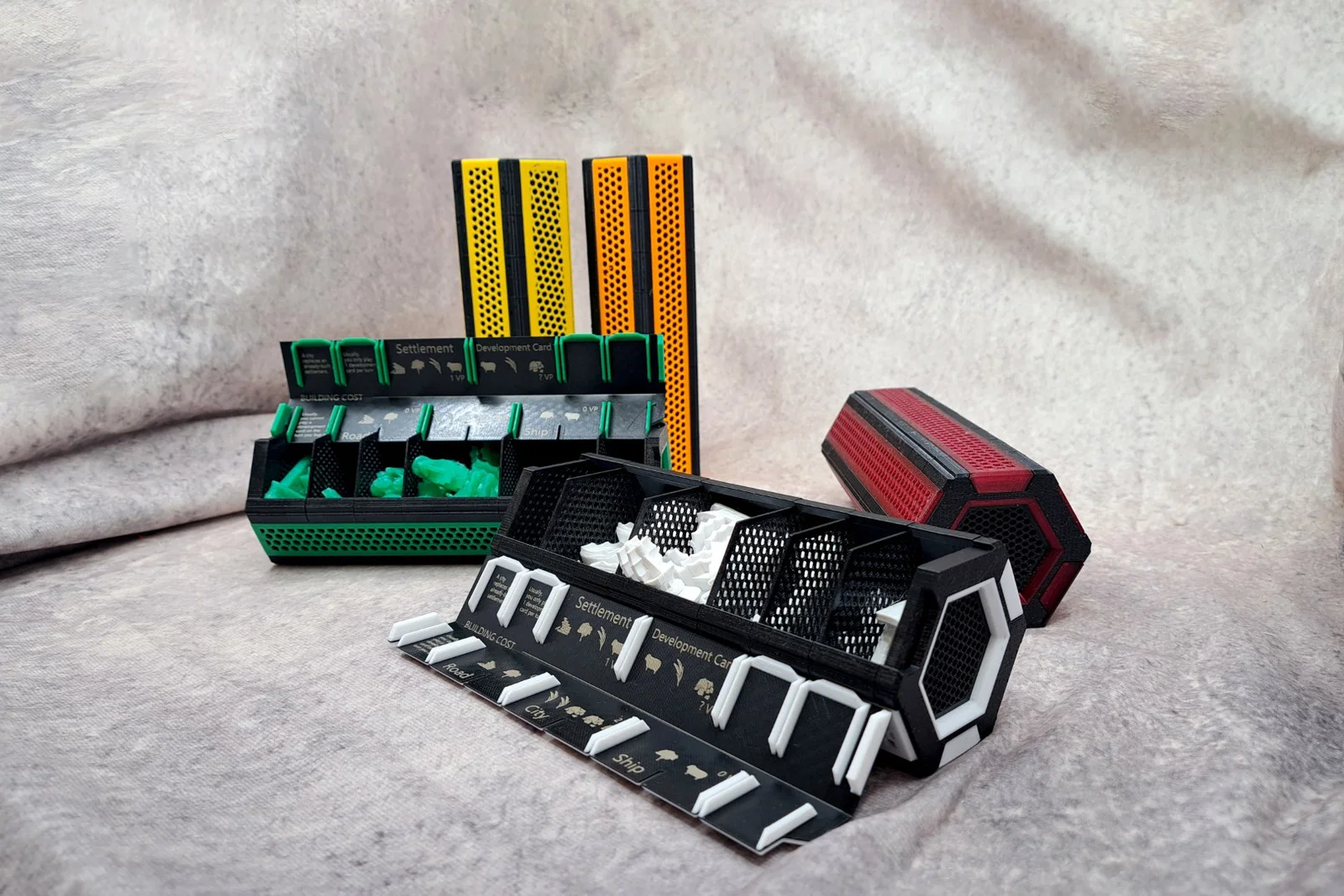

Hộp chứa dạng modular và có thể mở rộng cho các quân người chơi in 3D (các model tách riêng), dùng cơ chế khóa cơ khí kiểu notch + tongue and groove để giữ nắp chắc chắn (thiết kế hiện tại có 6 ngăn cho quân người chơi, nhưng chỉnh sửa cũng khá dễ)
-

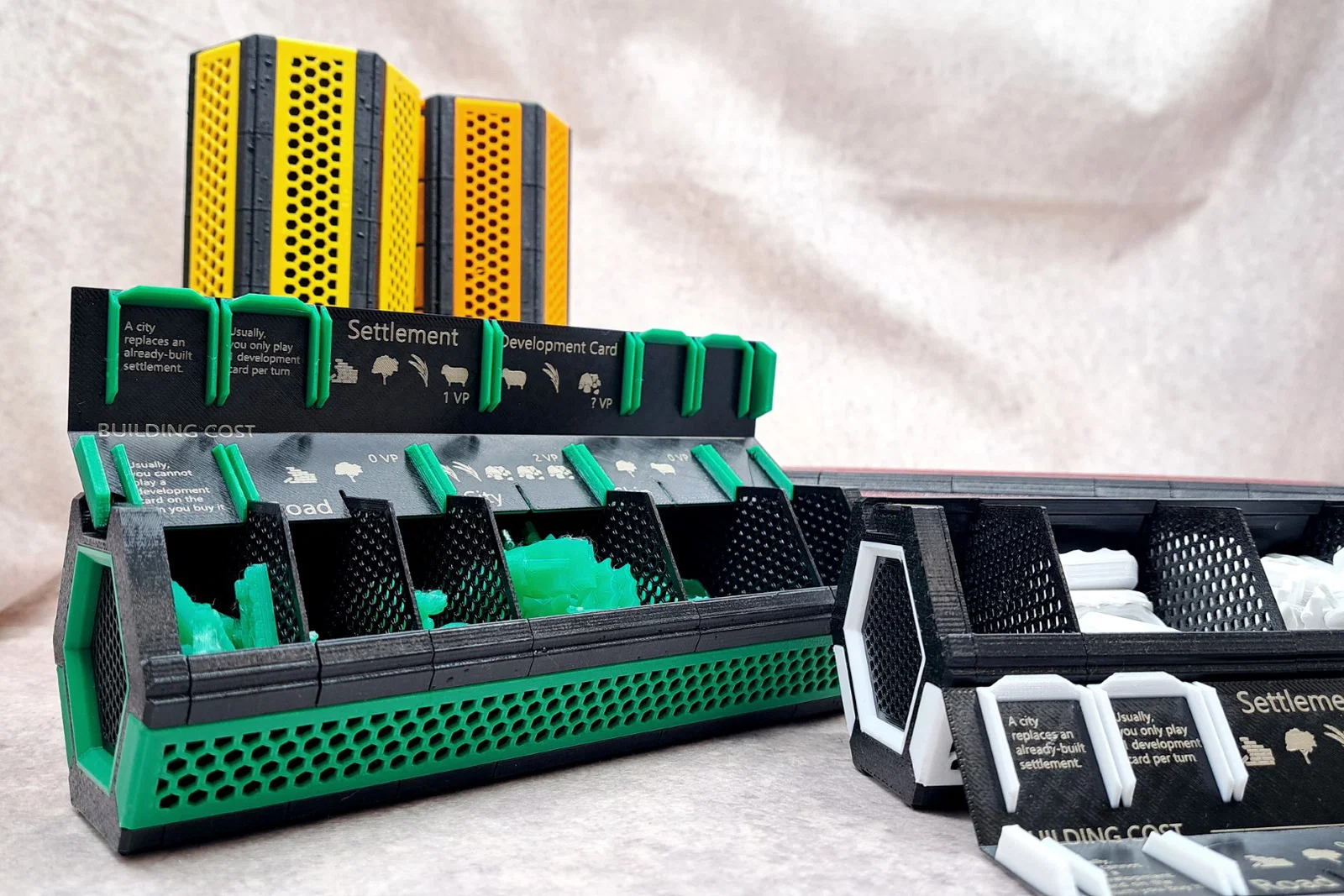

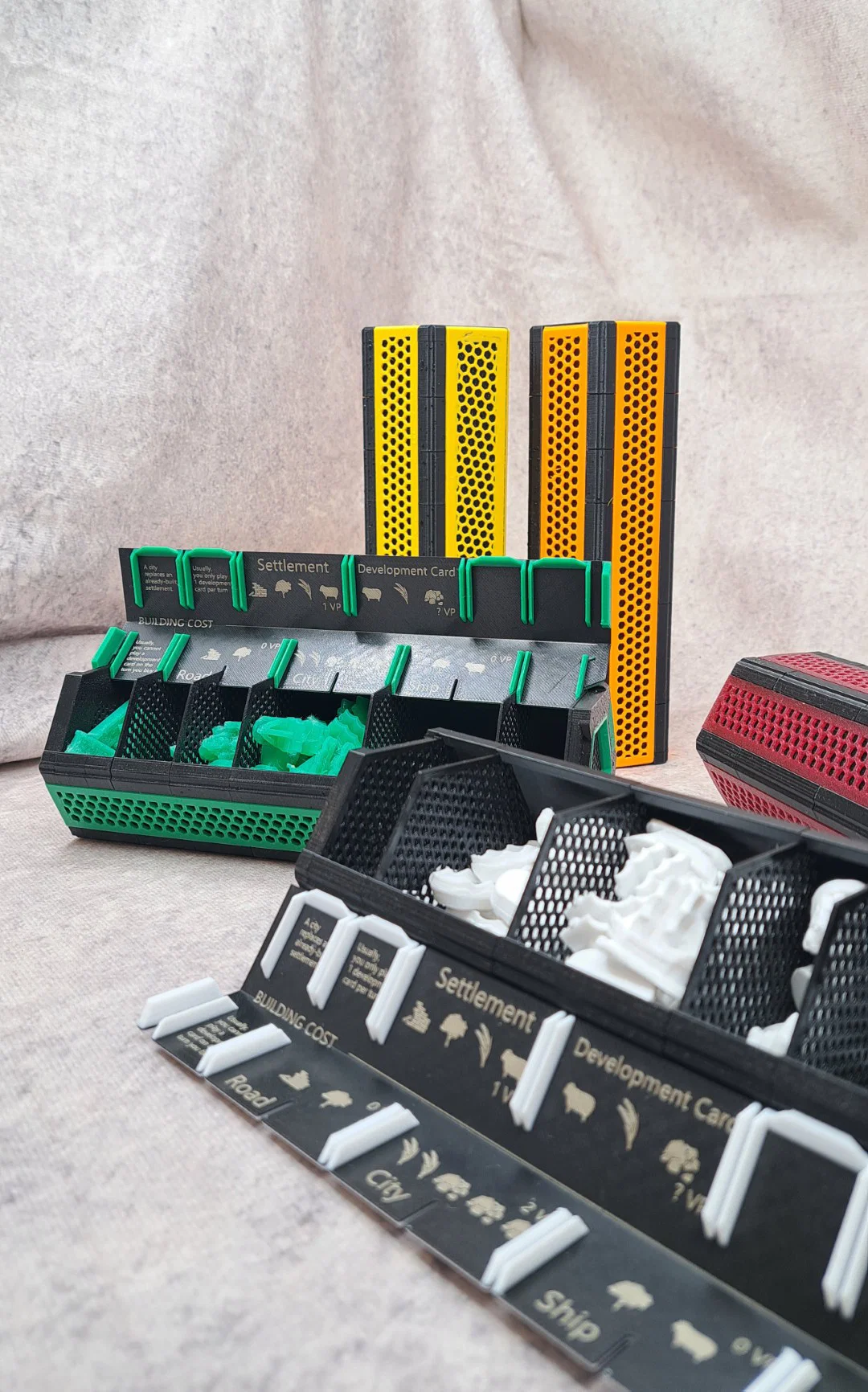

Nắp cũng được dùng như thẻ chi phí xây dựng (building cost card)
-
Phần building cost được khắc laser bằng fiber laser (có kèm file DXF)
-
Có thể in trên máy in 3D single extruder với đổi màu thủ công (manual color change), không cần máy multi-material
| QUYẾT ĐỊNH THIẾT KẾ |
-

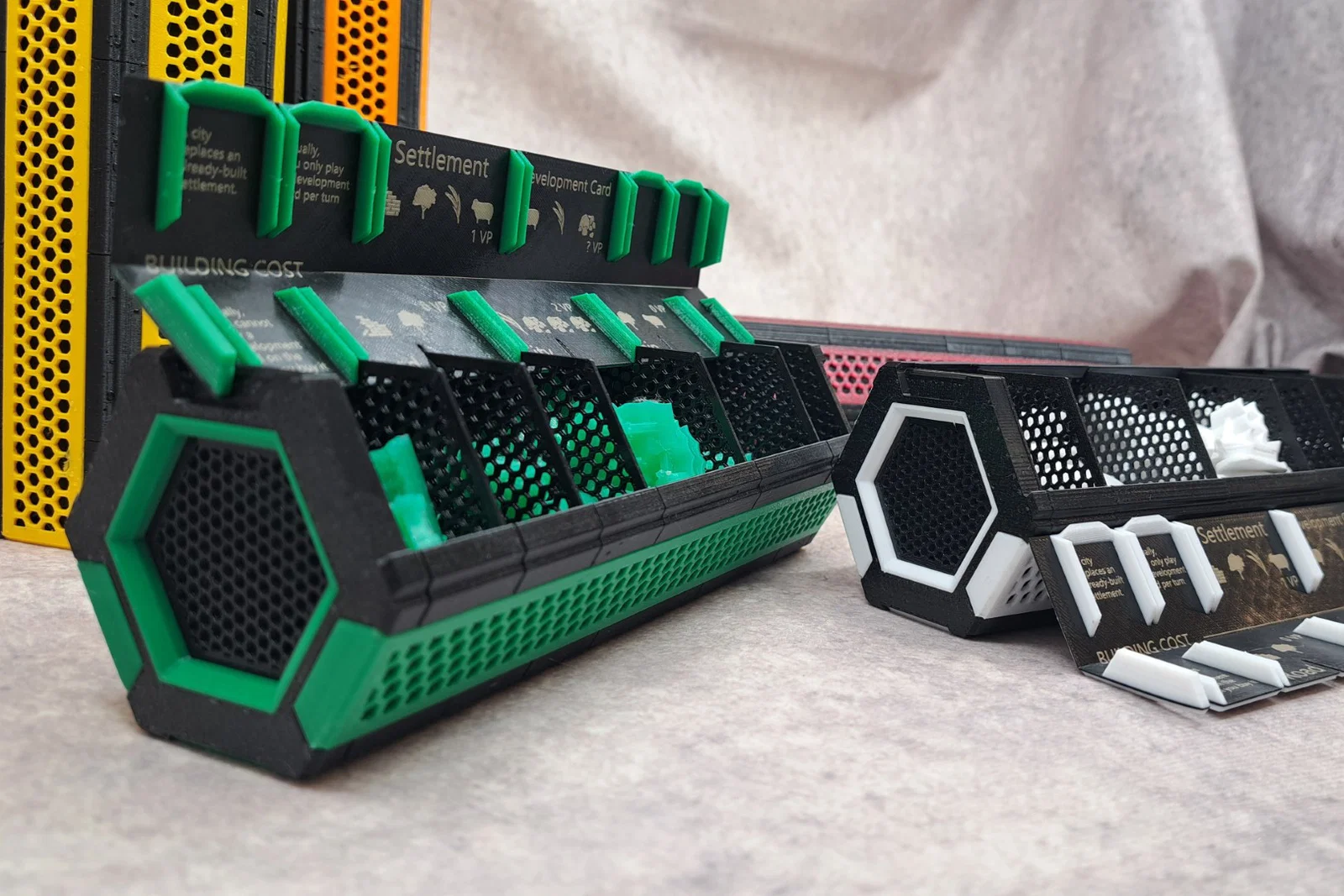

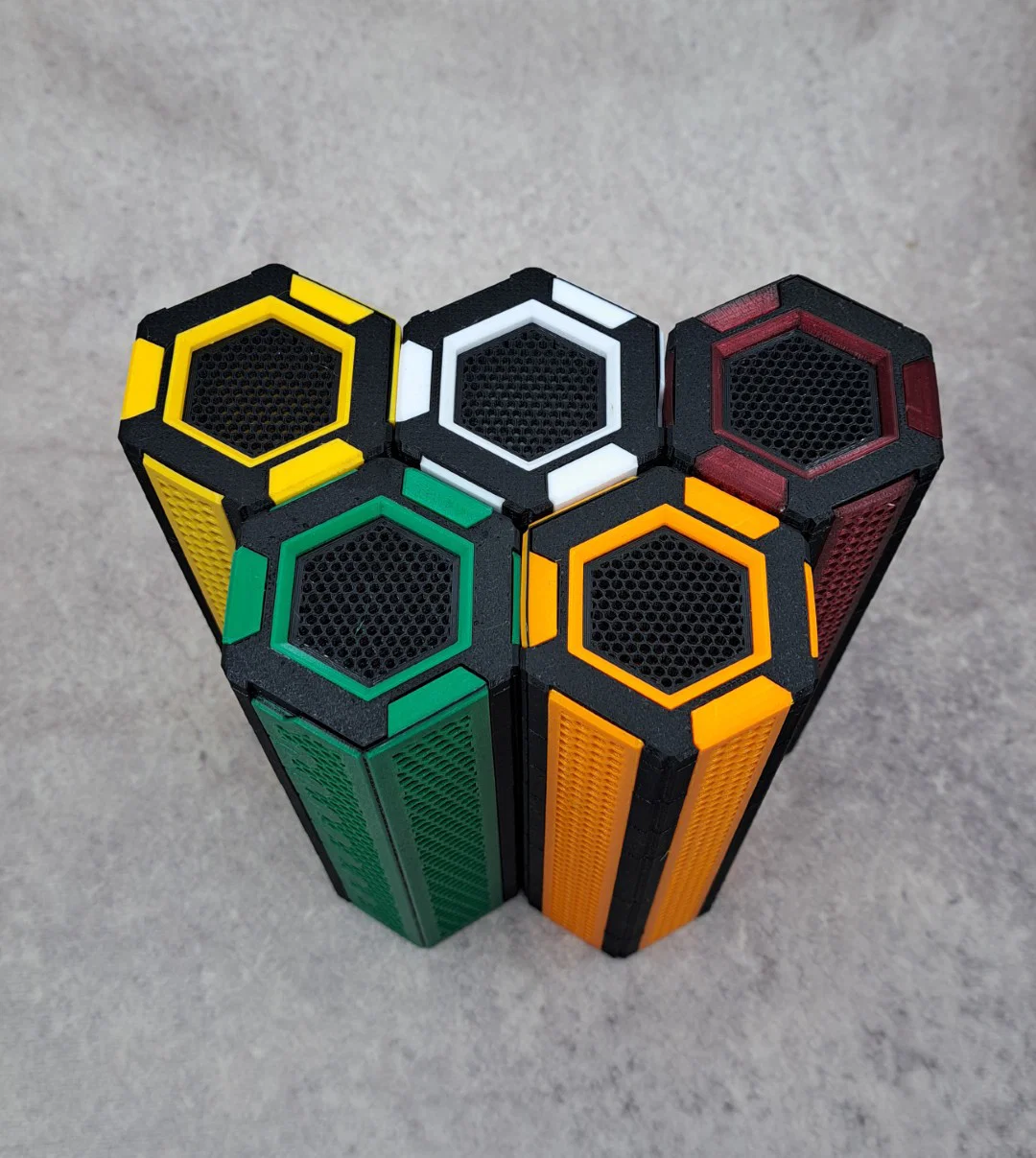

Hộp có dạng lục giác extrude đơn giản, thêm họa tiết hexagonal lên mặt bên và vách ngăn (tất cả được thêm trong slicer – file 3MF)
-
Thiết kế để có thể in nhiều màu trên hệ single extruder (đa phần in 1 màu, chỉ phần cửa/nắp dùng manual color change) – có kèm file 3MF đã bật manual color change
-
Tất cả file 3MF được xếp chồng theo từng bộ màu sử dụng – màu nền (trường hợp của mình là đen) hoặc màu theo người chơi (trùng với màu quân đã in)
-
Có 2 loại end cap khác nhau để giữ cả cụm chắc lại – đừng lắp lộn hai cái này
-

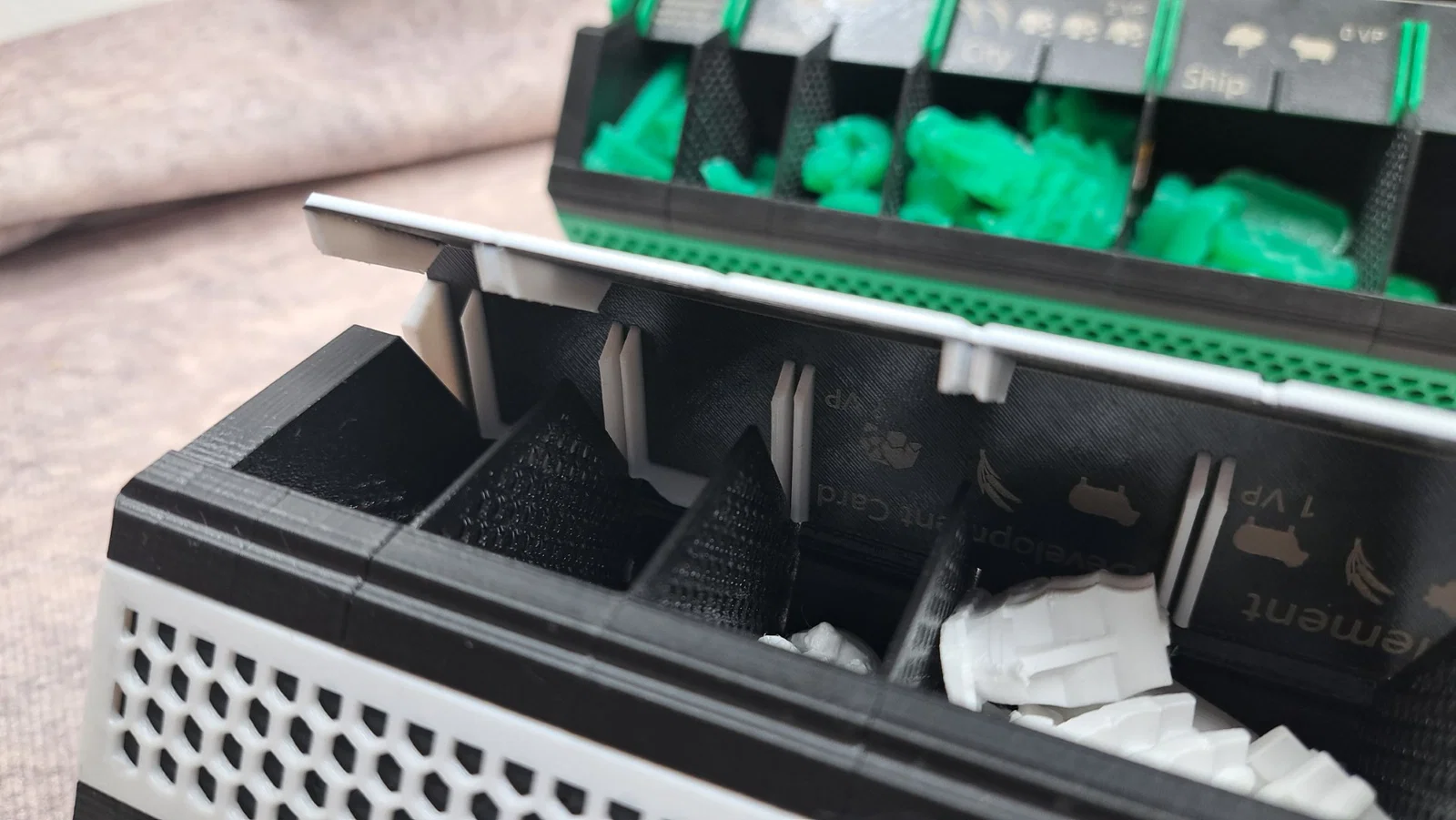

Cửa/nắp được thiết kế để gắn lên các ngăn sao cho hiển thị building cost (có các ngàm nhỏ)
-
Cả cụm không cần dùng keo – mình khuyên là đừng dùng để sau này tháo ra chỉnh sửa cho dễ
-
Tất cả chi tiết nên snap vào rất khít, riêng nắp được thiết kế snap lỏng hơn chút để dễ mở
-
Nếu bạn muốn, có thể thay đổi số ngăn – với thiết kế hiện tại, tổng số ngăn chỉ có thể bằng 8 modules (có module 1M và 2M để bạn mix & match)
-

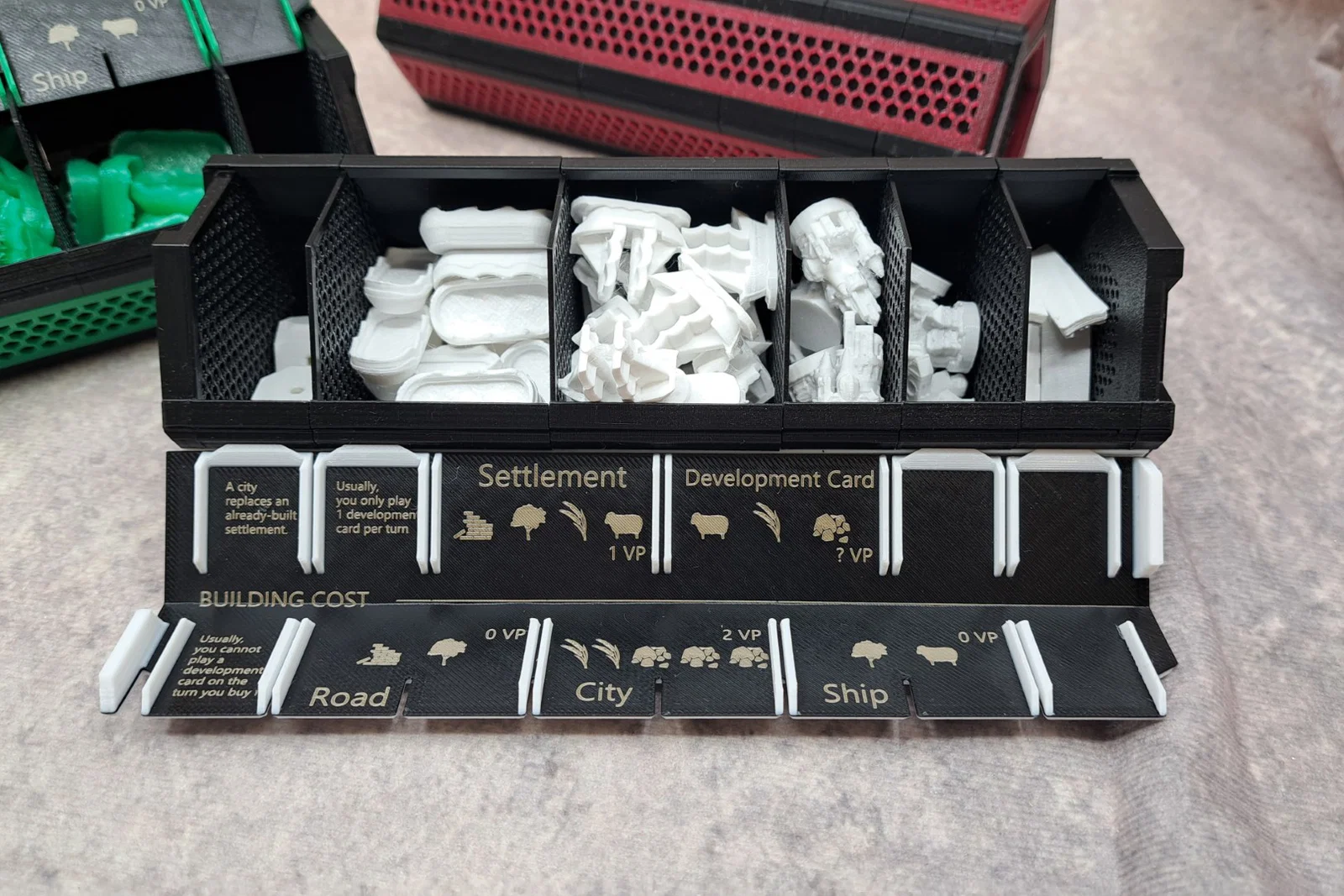

Ở cấu hình đề xuất (6 ngăn) sẽ có chỗ cho: xúc xắc (dice), road, settlement, city, ship và warship addon
| CÀI ĐẶT IN |
-
Các model trong hình được in trên Prusa MK3.5s của mình
-
Không cần supports
-
Bạn có thể dùng manual color change để in nhiều màu trên máy single extruder
-
Các thiết lập bạn cần để ý là phần hex grids và meshes – chúng đều được thêm thông qua slicer – có kèm file 3MF
| LẮP RÁP |
-
Có 4 bộ file bạn cần in (Player Box_base, Player Box_cap, Player Box_connector and ring, Player Box_door). Phần màu trắng là màu người chơi, phần màu đen là màu nền (giống nhau trên tất cả hộp). Tổng cộng bạn cần:
-
6 x Player Box_connector
-
4 x Player Box_base 21
-
2 x Player Box_base 42
-
1 x Player Box_cap 1
-
1 x Player Box_cap 2
-
2 x Player Box_cap hex ring
-
1x Player Box_door

- Trước tiên, nối "Player Box_cap hex ring" với "Player Box_cap 1" và "Player Box_cap 2" – các phần này sẽ snap vào nhau khá chặt

- Tiếp theo, gắn nắp trên (top cap) với một "Player Box_connector" – chú ý hướng của các ngàm nhỏ ở hai bên chi tiết in



- Giờ chuẩn bị các module – trượt từng module một vào connector. Tùy dung sai (tolerance) máy in của bạn mà có thể trượt hơi nặng; nếu bị vậy thì bạn có thể chà nhám hai bên connector




- Khi tới ngăn cuối, bạn sẽ thấy connector vẫn thò ra một chút – lúc này gắn end cap còn lại vào

- Kết cấu vẫn còn hơi lỏng, nên giờ mình gắn nốt các connector còn lại. Luôn để ý các ngàm trên connector – phải lắp theo hướng để ngàm trượt vào rãnh của end cap – mỗi bên 2 cái. Chừa phần ngăn đang mở (open part of the chambers) không gắn connector.

- Khi phần đế (base construction) xong, mình có thể tạo hình cửa/nắp (door/lid). Trước khi làm bước đó, nếu bạn muốn khắc laser phần building cost lên nắp thì đây là cơ hội cuối cùng


- Cửa được in phẳng nhưng cần bẻ cong nhẹ. Trên bản in có một khe hở giúp cho quá trình bẻ. Cẩn thận kẻo gãy chi tiết – dùng súng khò nhiệt (hot air gun) sẽ rất hữu ích

- Từ từ làm nóng phần giữa của cửa/nắp rồi đặt lên phần đế. Khi nhựa còn hơi mềm, nó sẽ ôm theo form của đế nếu bạn bẻ chậm và đều theo đúng hình đó

- Vậy là xong – giờ bạn có thể sắp xếp/cất quân Catan của mình và nhìn thấy building cost ngay cạnh bên – chúc bạn chơi vui!
