Ngàm gắn màn hình Waveshare 5" HDMI cho Mercury One.1
- Lượt tải
- 6
- Lượt thích
- 1
- Lượt coi
- 67
- Bản remix
- 0
- Bình luận
- 0
File 5 1,3 MB
- Case_Top_1775996823.3mf3MF · 11,6 KB
- Hinge_Base_1775996825.3mf3MF · 43,6 KB
- Case_Bottom_1775996826.3mf3MF · 103,3 KB
- Case_1775996827.stepSTEP · 1.020,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #278053
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Có bao giờ bạn muốn gắn màn hình Waveshare 5" HDMI lên máy Mercury One nhưng lại thấy khó xử vì phải chọn giữa việc màn hình nhô ra quá nhiều hay chiều cao của ốp chân máy (skirt) không phù hợp không? Không à? Chỉ mình tôi thôi sao?

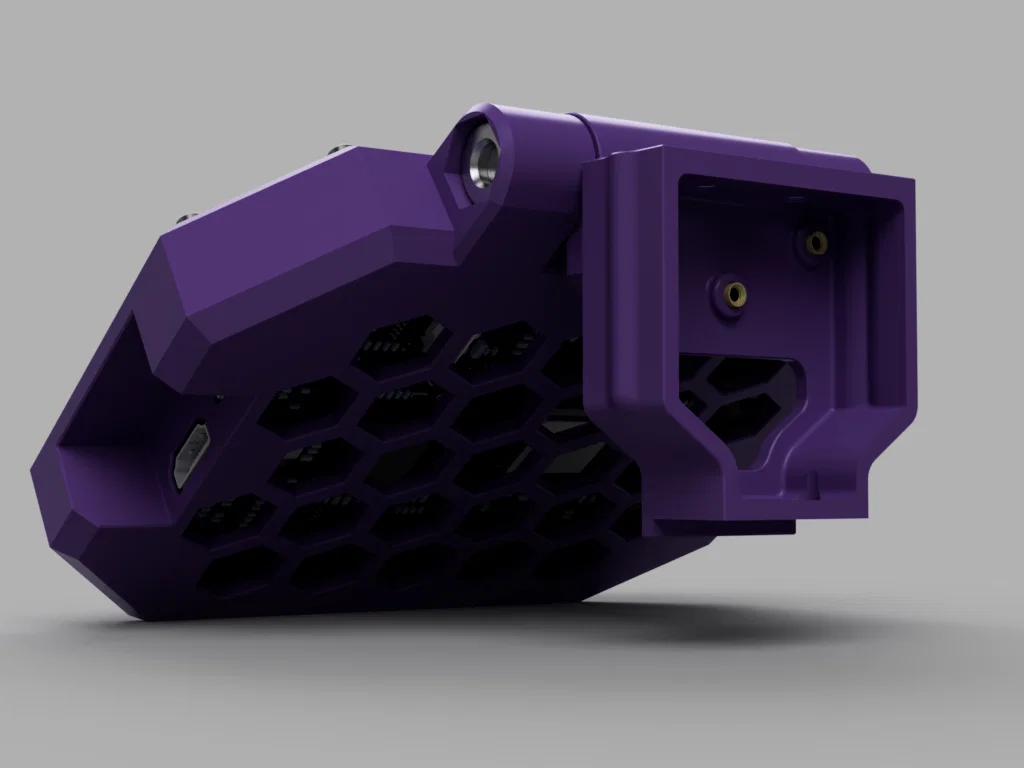

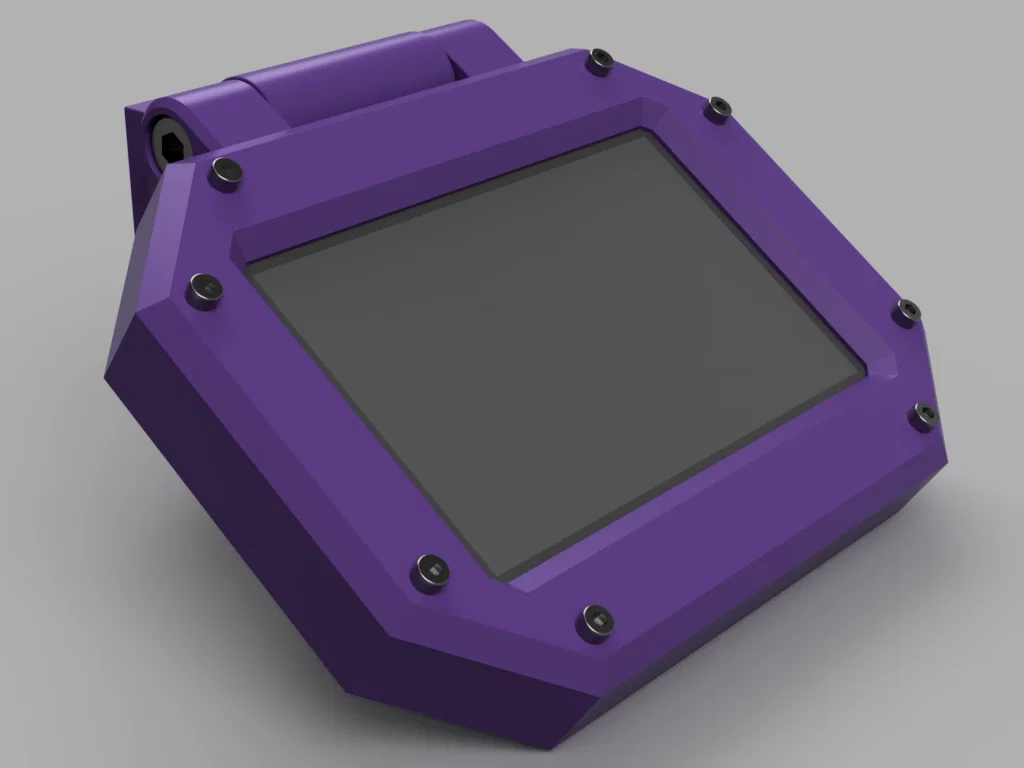

Đây là mẫu vỏ bảo vệ đầu tiên mình thiết kế với mục tiêu không cần phải chỉnh sửa phần skirt zin của máy và đảm bảo tính tùy biến cao nhất có thể. Mẫu này sử dụng linh kiện luồn dây qua skirt của mình tại đây:
Danh sách linh kiện (BOM):
- 15x Heatset insert đồng M3x4x5 (3 cái cho skirt, 12 cái cho vỏ bảo vệ)
- 8x Ốc M3x8 loại SHCS hoặc BHCS. Mình thấy dùng ốc SHCS nhìn cứng cáp hơn hẳn.
- 4x Ốc M3x5 loại SHCS hoặc BHCS để gắn màn hình LCD bên trong.
- 3x Ốc M3x12 loại SHCS cho phần bản lề.
- 3x Vòng đệm M3 cho bản lề (tùy chọn).
- 1x Ốc M8x70 loại SHCS cho bản lề.
- 1x Đai ốc M8 cho bản lề.
Mình cũng khuyên các bạn nên dùng cáp HDMI và Micro-USB loại đầu cong để gọn gàng hơn, mặc dù cáp đầu thẳng vẫn dùng tốt nhé.
Thông số in
- Định dạng
- 3mfstep
- Số file mô hình
- 5
- Tổng dung lượng
- 1,3 MB
- File lớn nhất
- 1.020,6 KB
