Miếng đệm Raspberry Pi HAT cho bo mạch GPS SparkFun

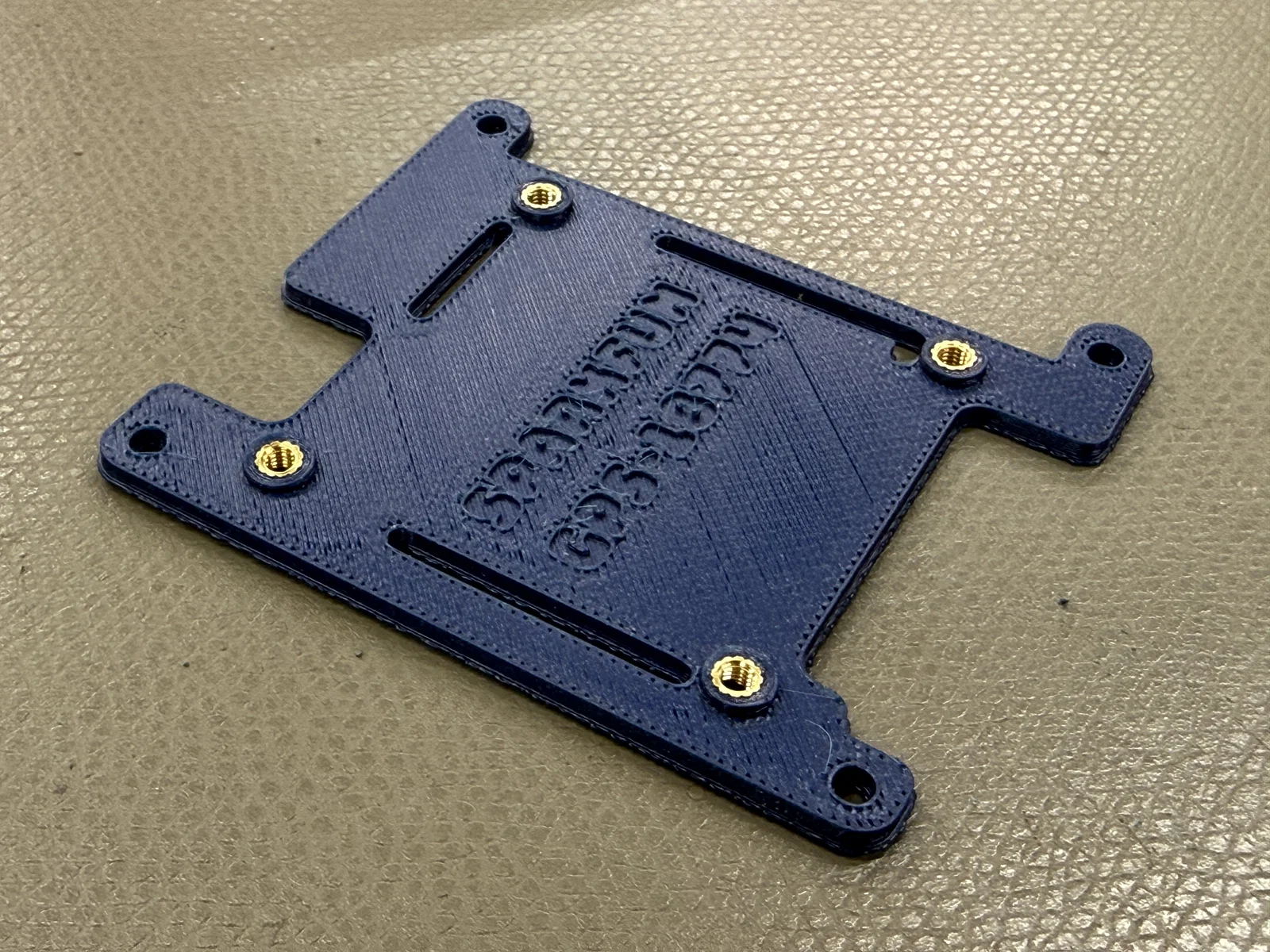

Gần đây mình có tự dựng một con server thời gian Stratum 1 NTP/PTP chuẩn GPS, sử dụng module GPS từ SparkFun kết nối qua chân GPIO. Vì thế, mình cần một cách để gắn nó lên Raspberry Pi. Mình quyết định tự thiết kế một miếng đệm (mounting plate) theo hình dạng của một chiếc HAT tiêu chuẩn.

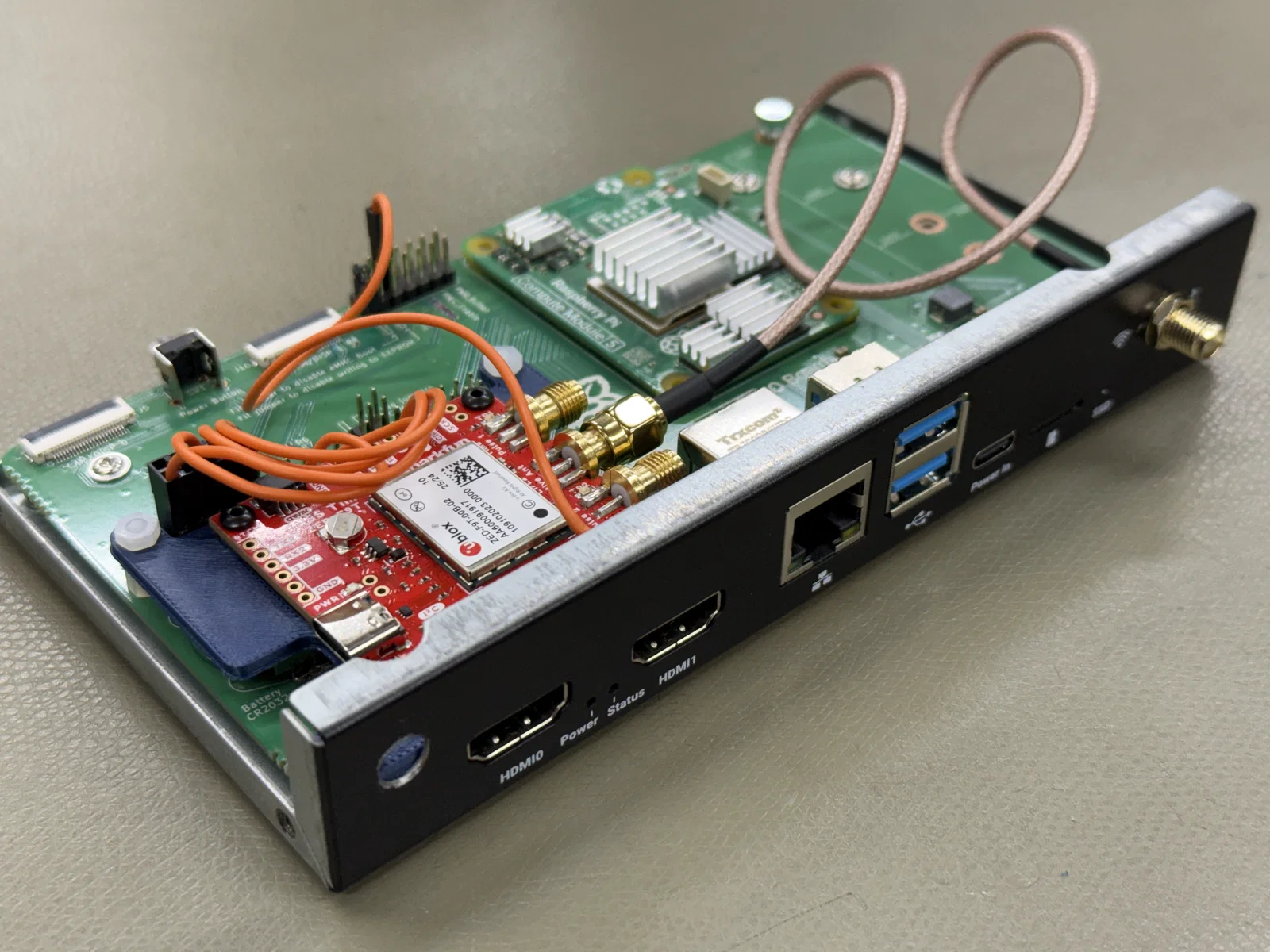

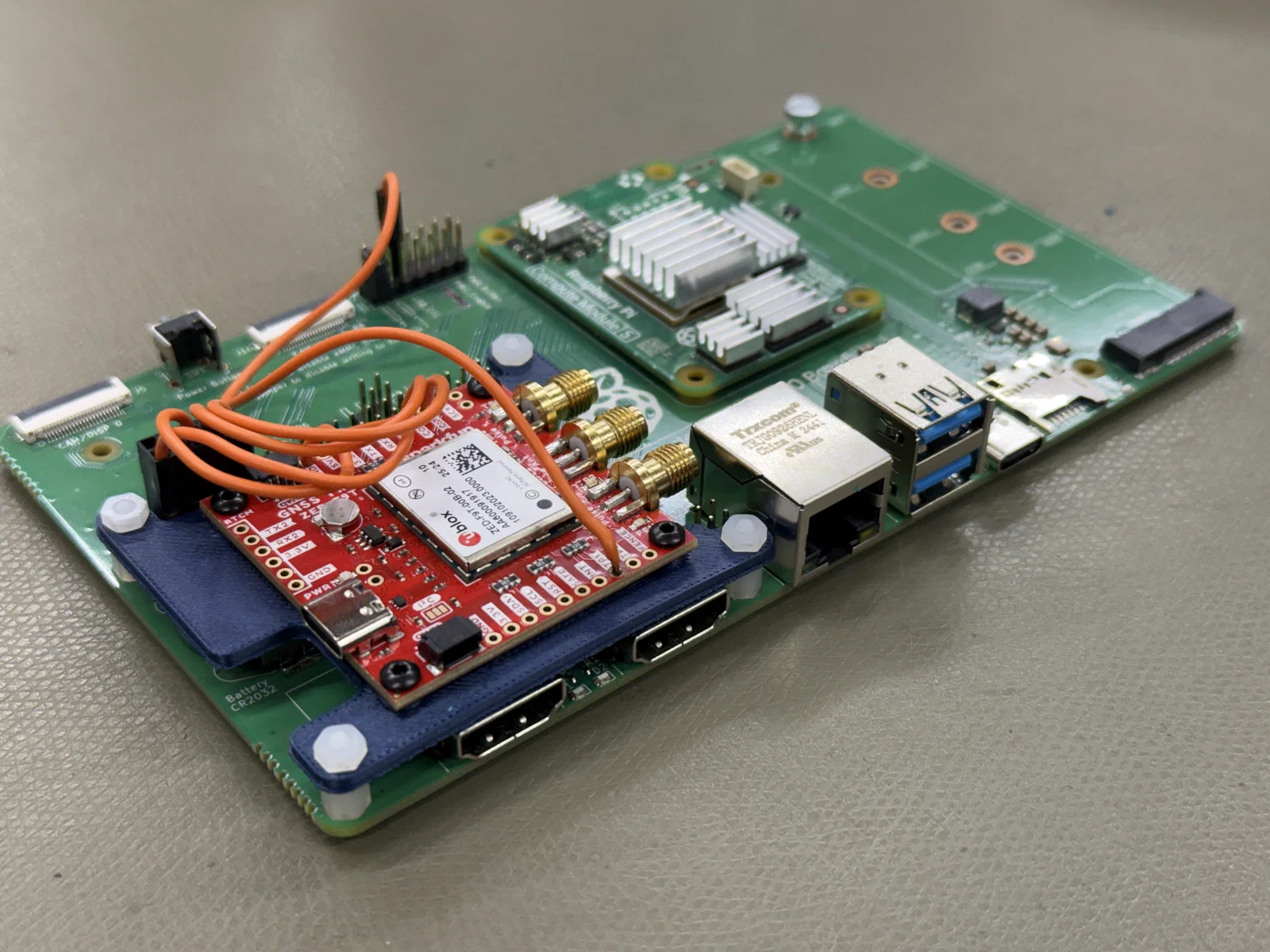

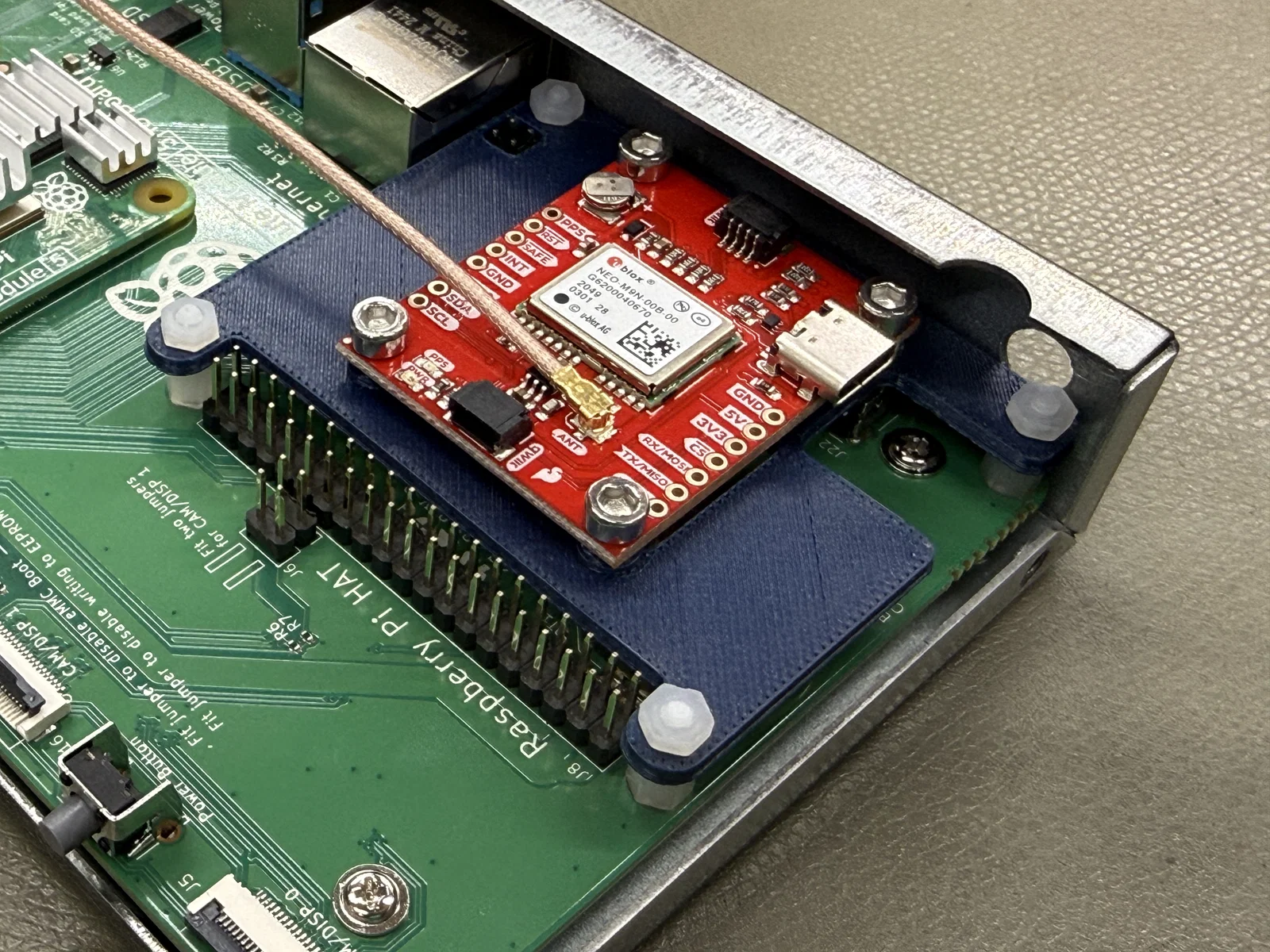

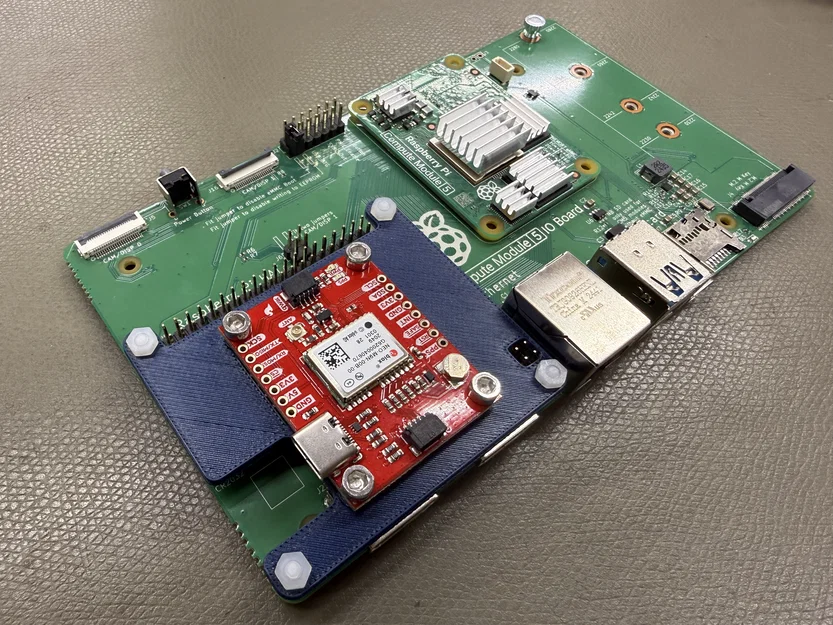

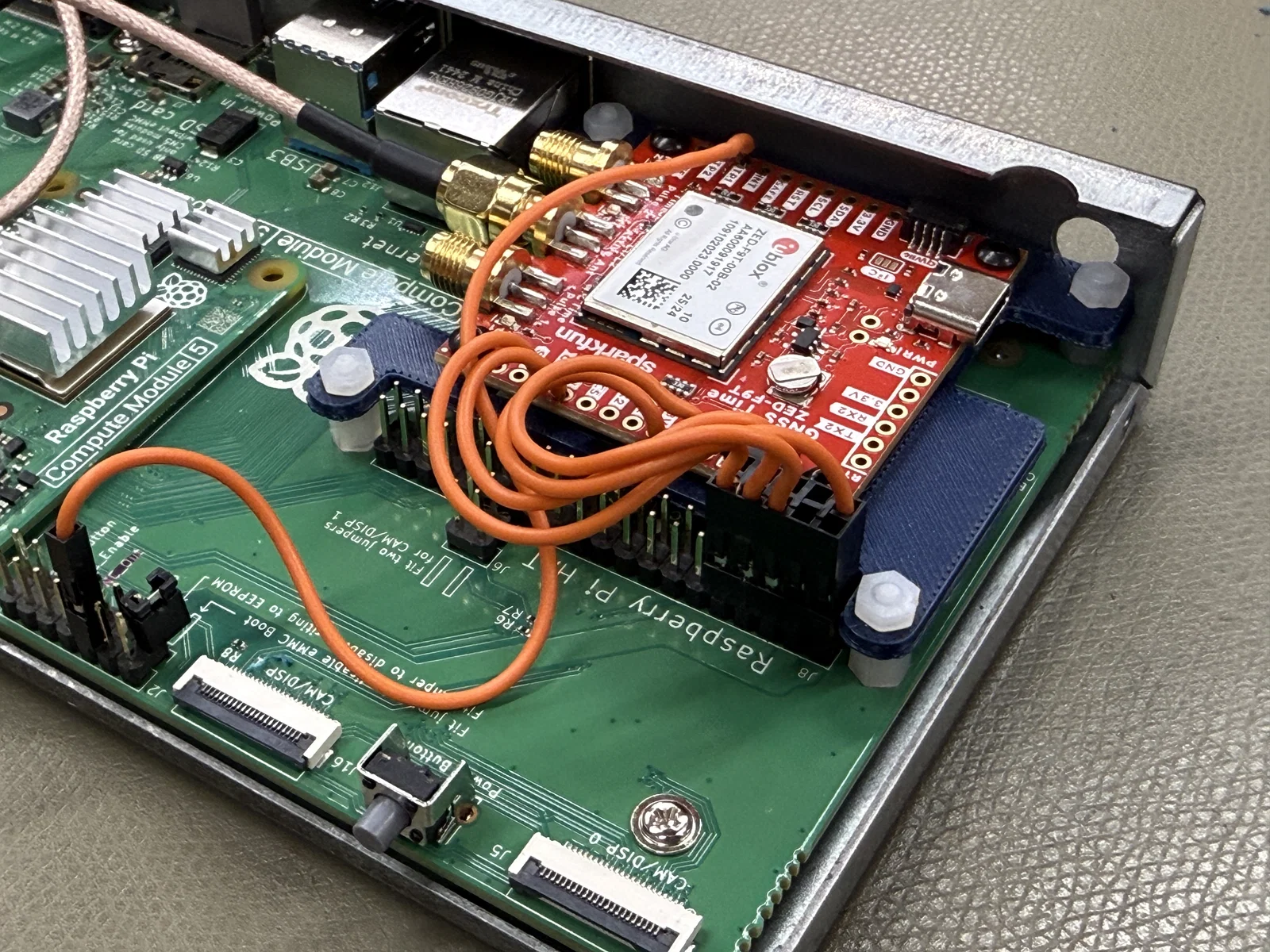

Thiết kế của mình sử dụng CM5 I/O Carrier Board, nhưng vì mình tuân thủ đúng theo đặc tả Raspberry Pi HAT+ chính thức, nên miếng đệm này hoàn toàn có thể lắp vừa bất cứ nơi nào mà một chiếc HAT thông thường có thể gắn vào.

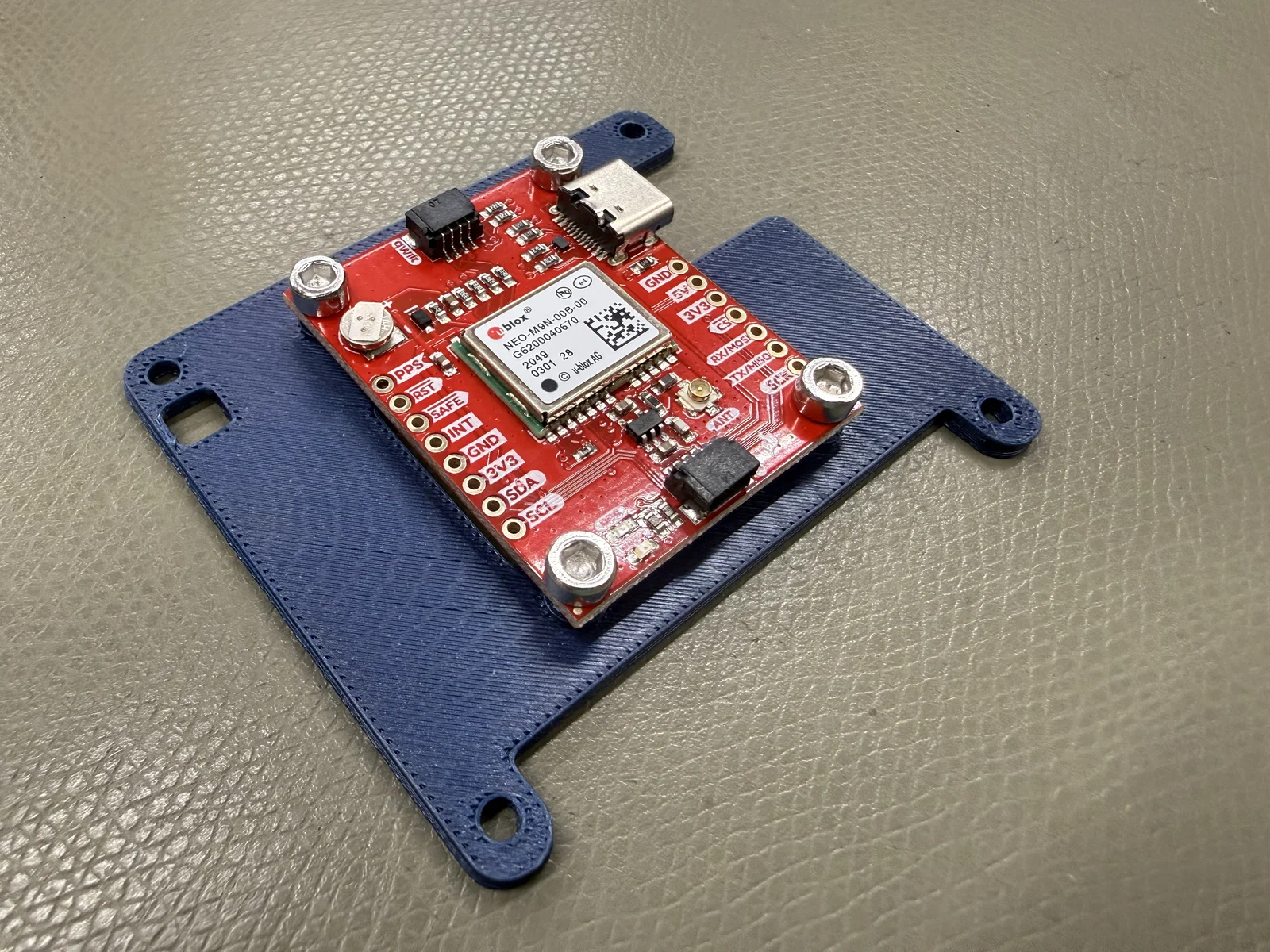

SparkFun sản xuất rất nhiều bo mạch GPS khác nhau, nhưng mình mới chỉ làm việc với hai loại dưới đây, nên mình chỉ có file cho chúng thôi:

• NEO-M9N GPS Breakout (GPS-15712)
• ZED-F9T GNSS Timing Breakout (GPS-18774)

Tuy không phải là một đóng góp quá to tát cho cộng đồng, nhưng mình đã bỏ khá nhiều tâm huyết vào nó, nên cứ chia sẻ lên đây, biết đâu lại giúp được ai đó đang cần. Nếu sau này mình có lý do để làm thêm cho các model khác, mình sẽ cập nhật vào đây nhé.

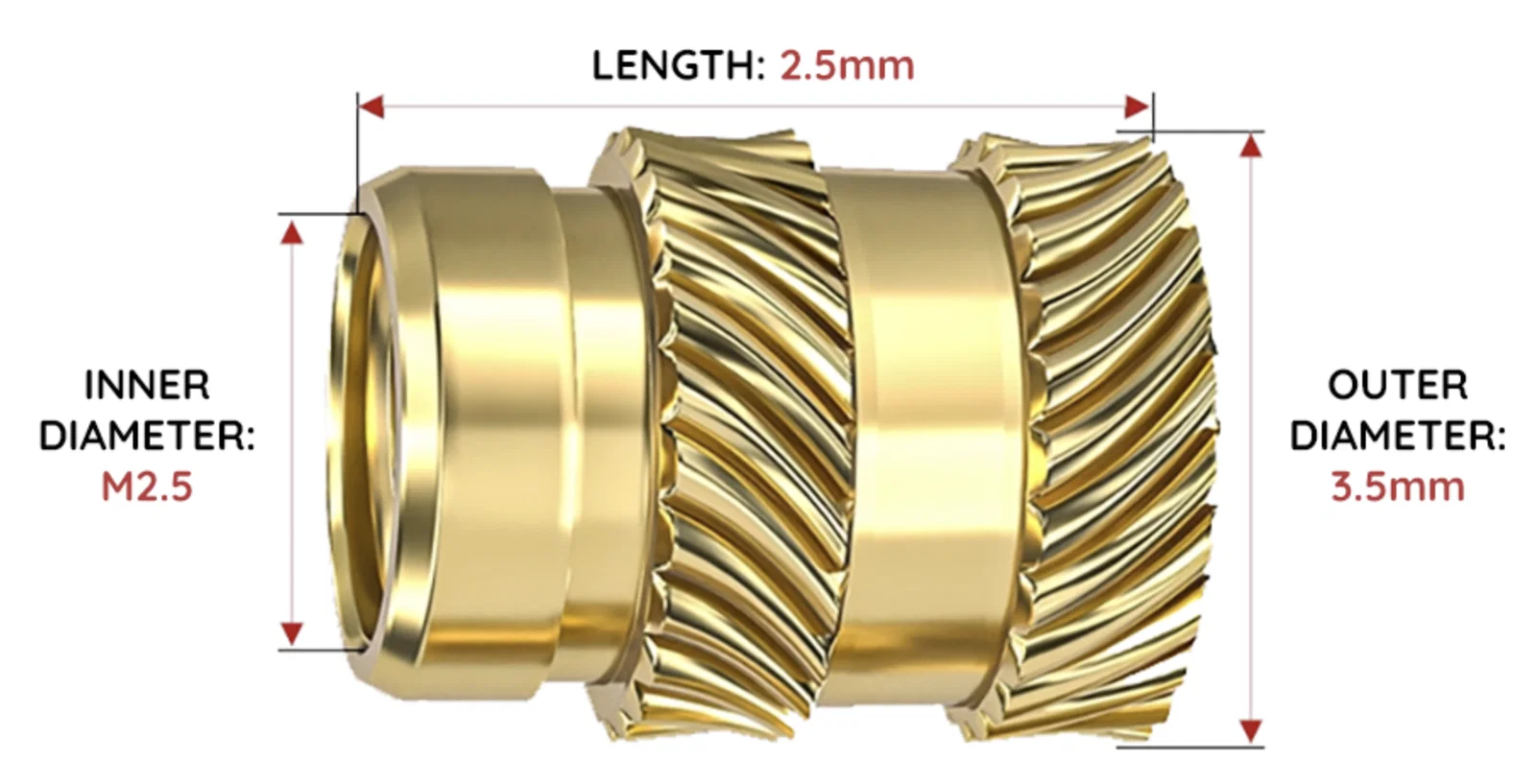

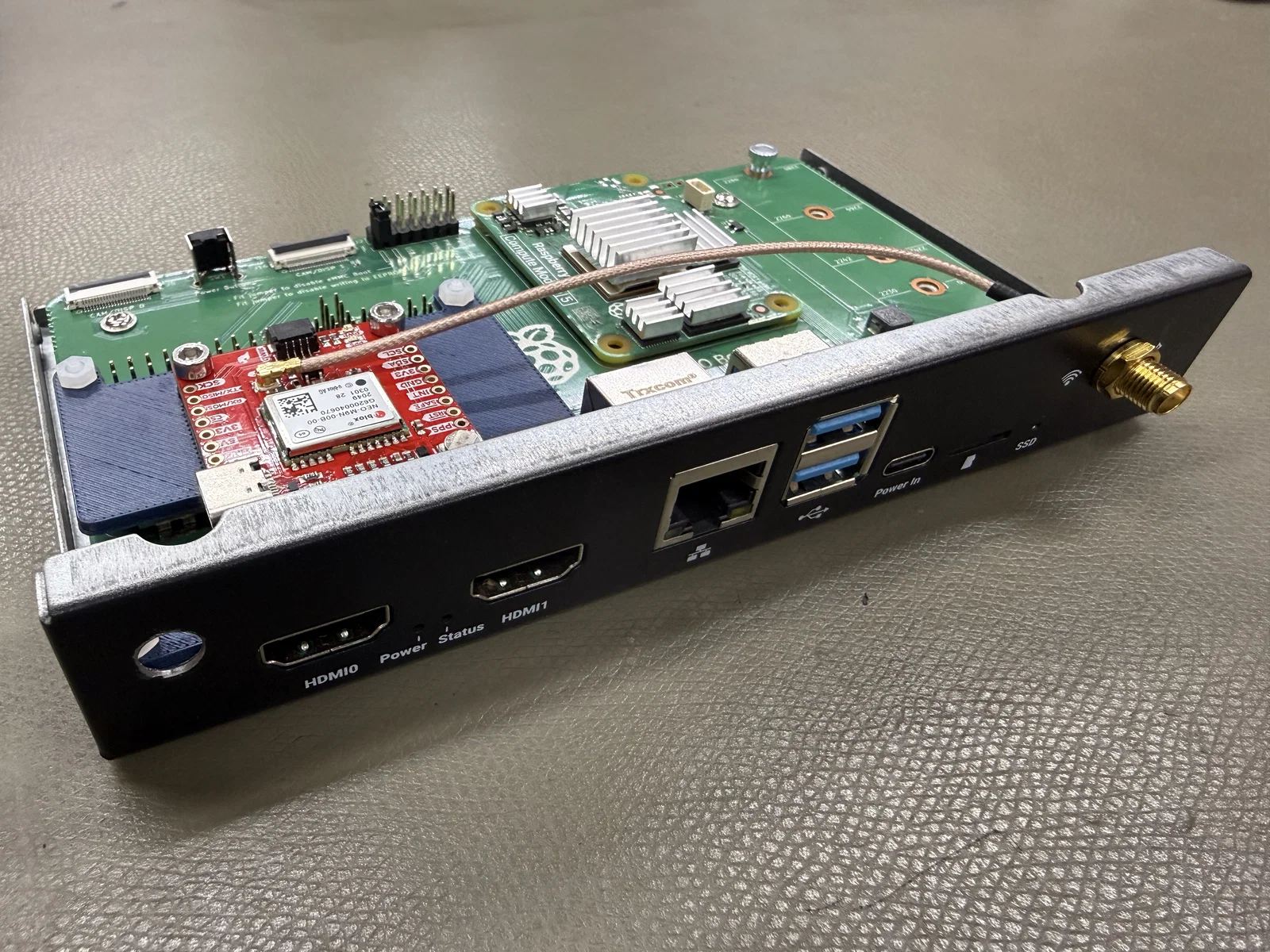

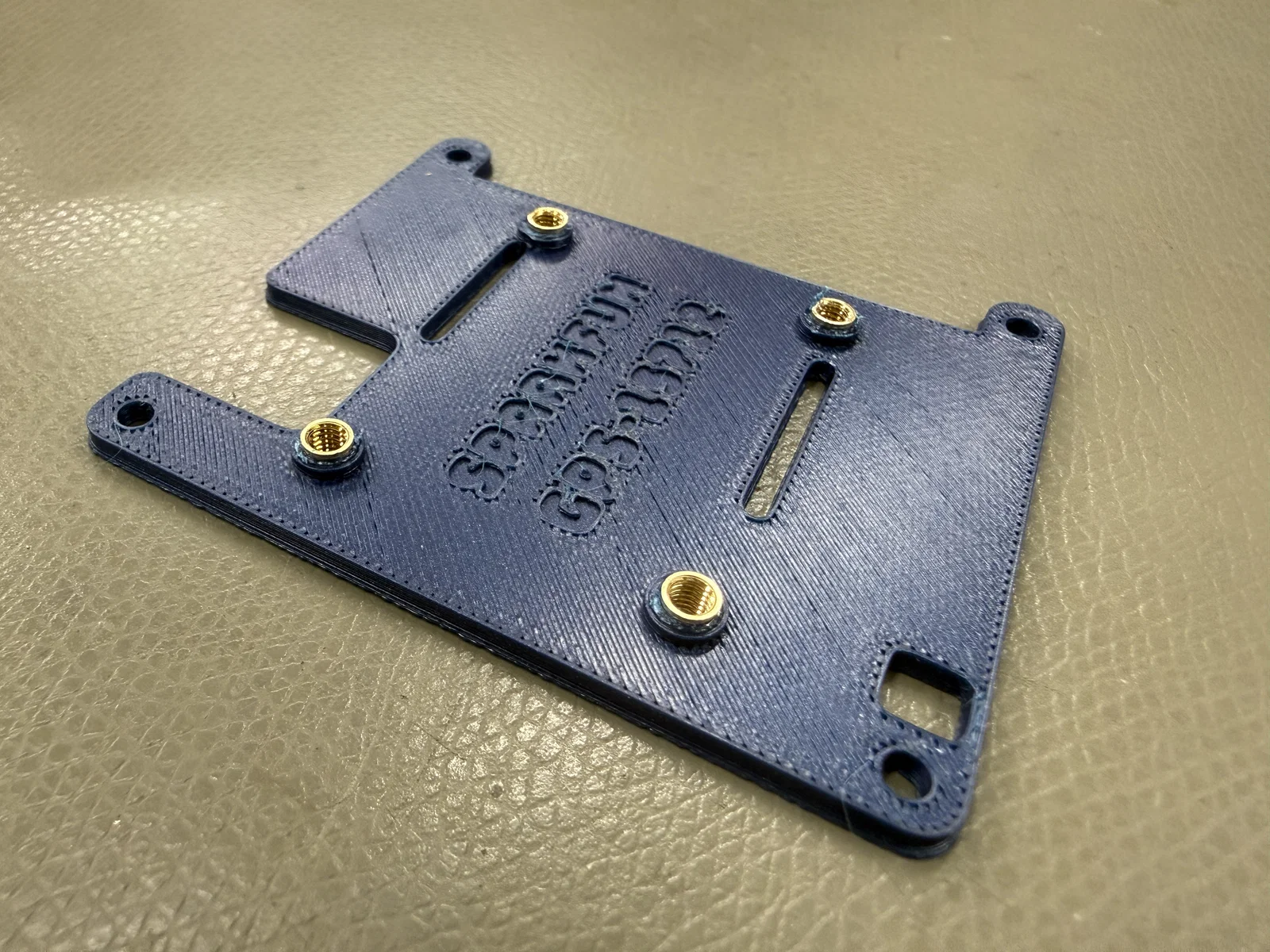

Miếng đệm này dùng ốc cấy nhiệt (heatset inserts) loại M2.5 x H2.5. Ngoài ra, nó còn được khoét lỗ để đi dây cáp USB (được tối ưu vị trí cho vỏ case CM5 carrier board), giúp bạn dễ dàng cấu hình hoặc kiểm tra lỗi module mà không cần phải tháo rời nó ra khỏi miếng đệm.
