Vỏ đọc băng cartridge mã nguồn mở Kytor Industries
Tờ thiết kế giấy sạch này là một vỏ bọc hoàn toàn cho đầu đọc hộp mực nguồn mở Sanni.
Mô tả

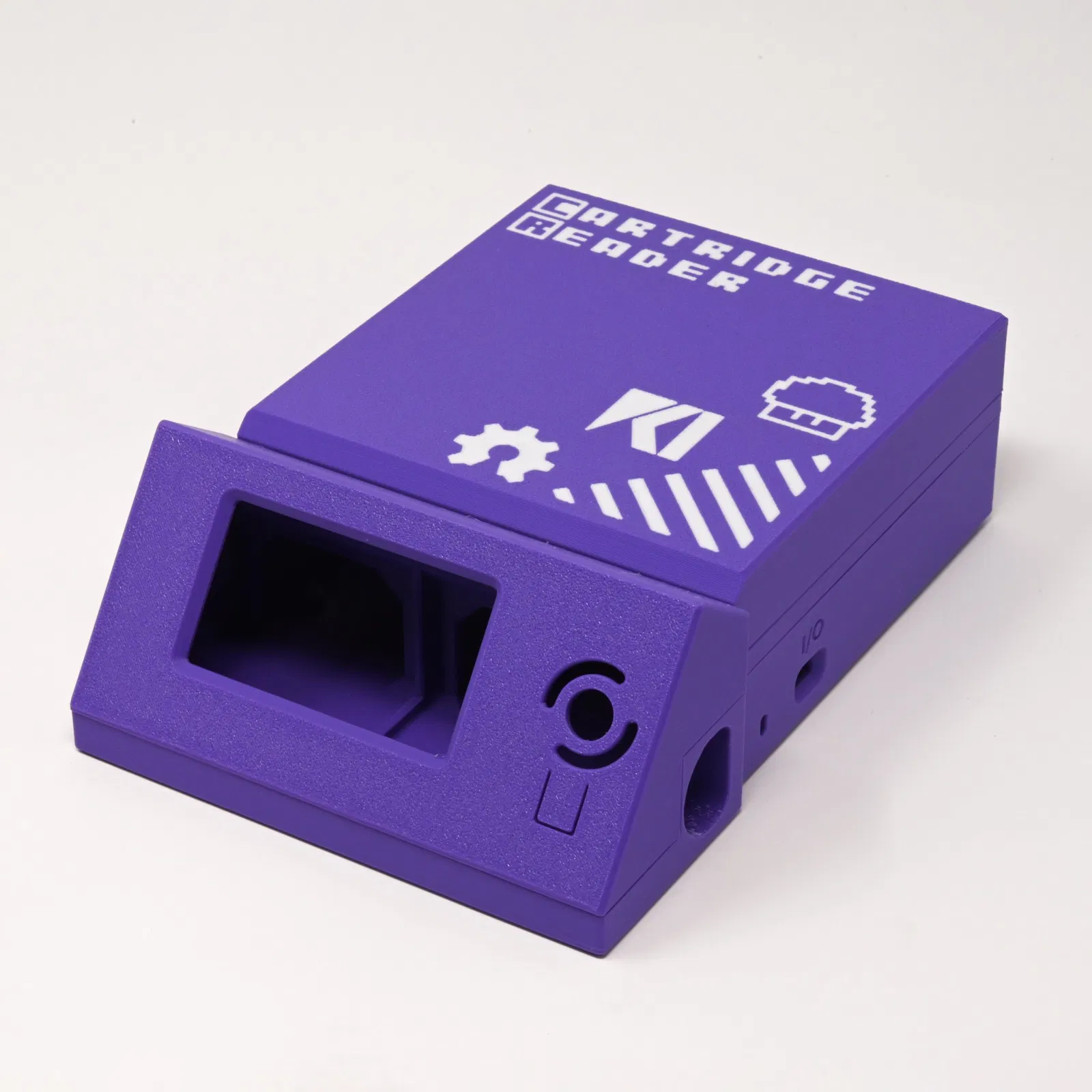

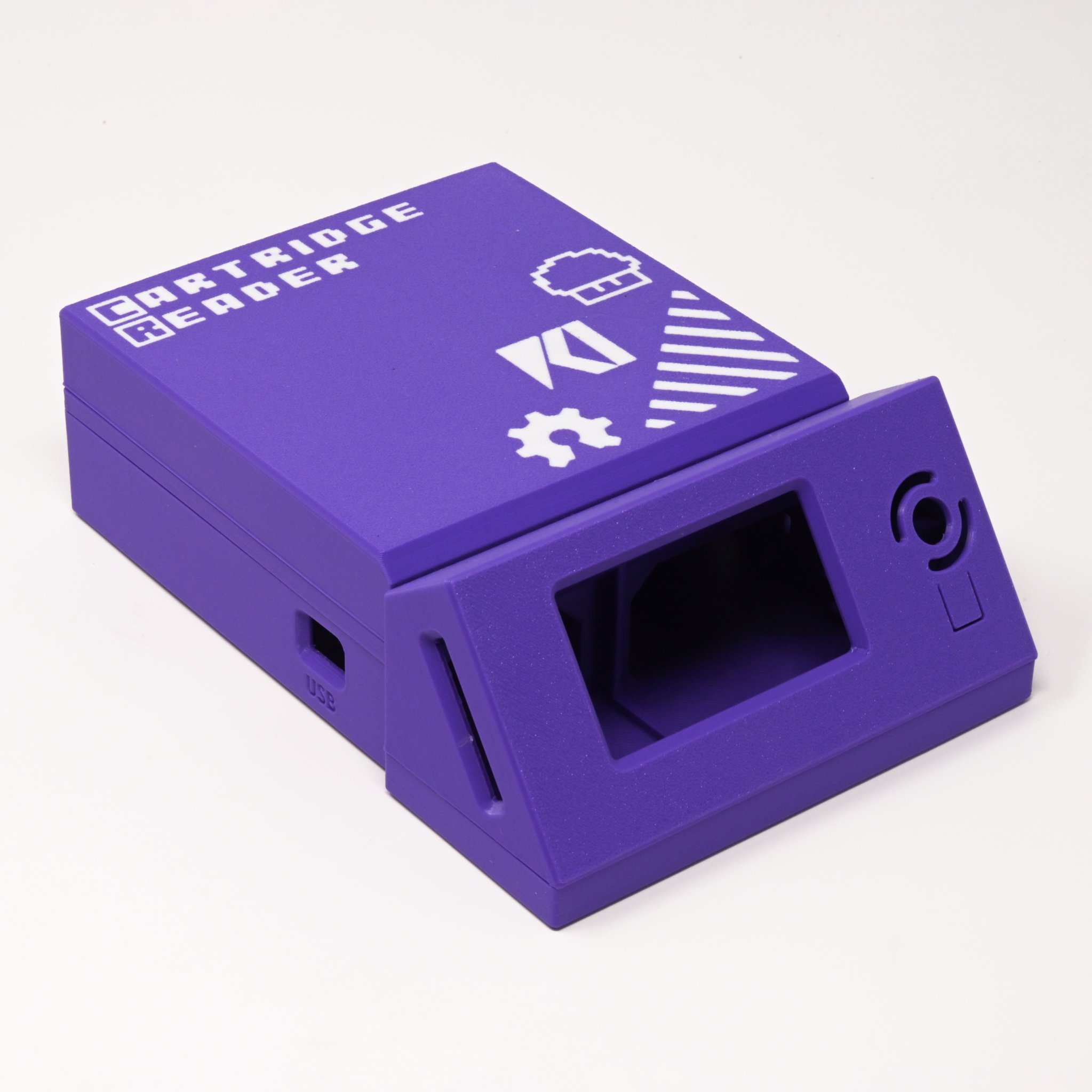

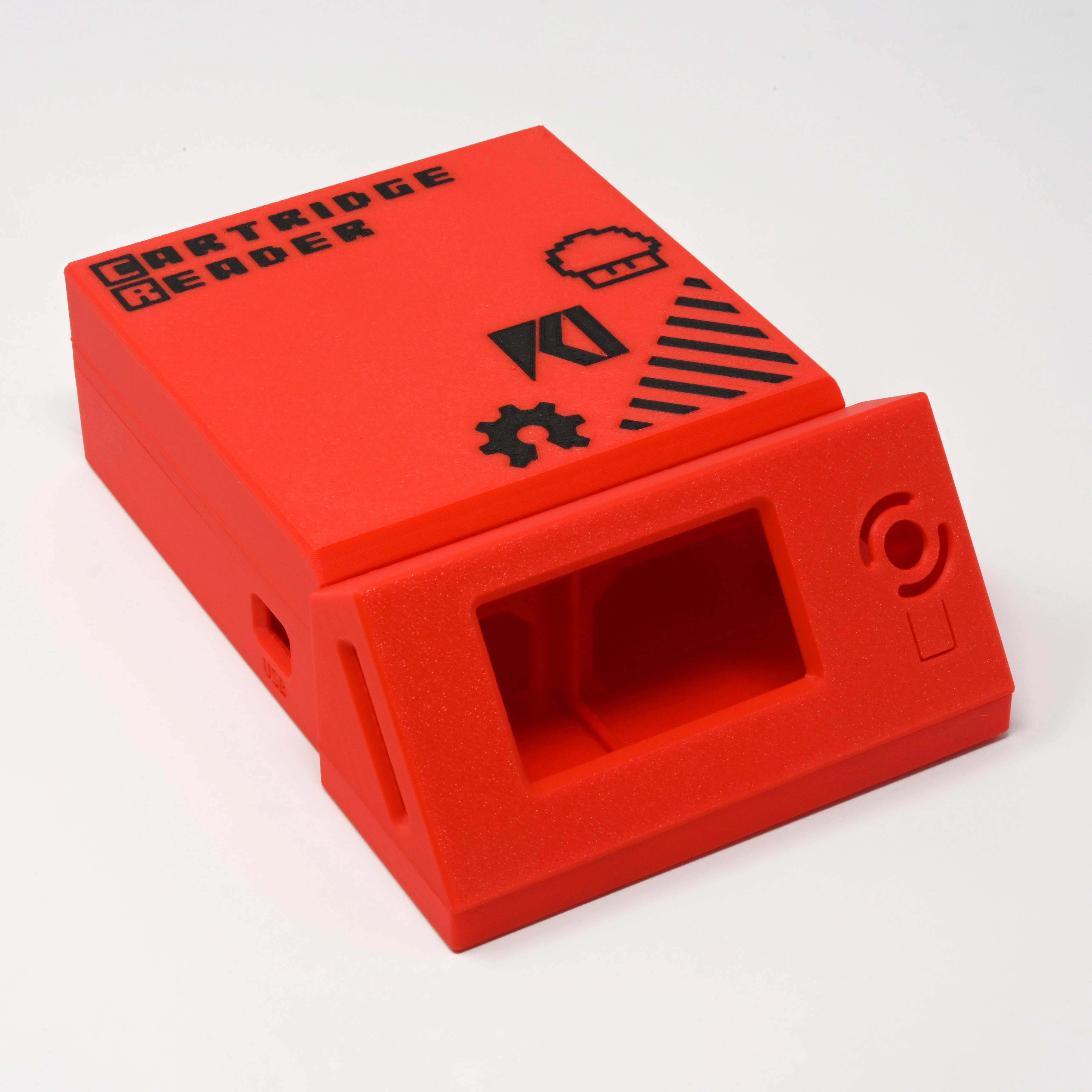

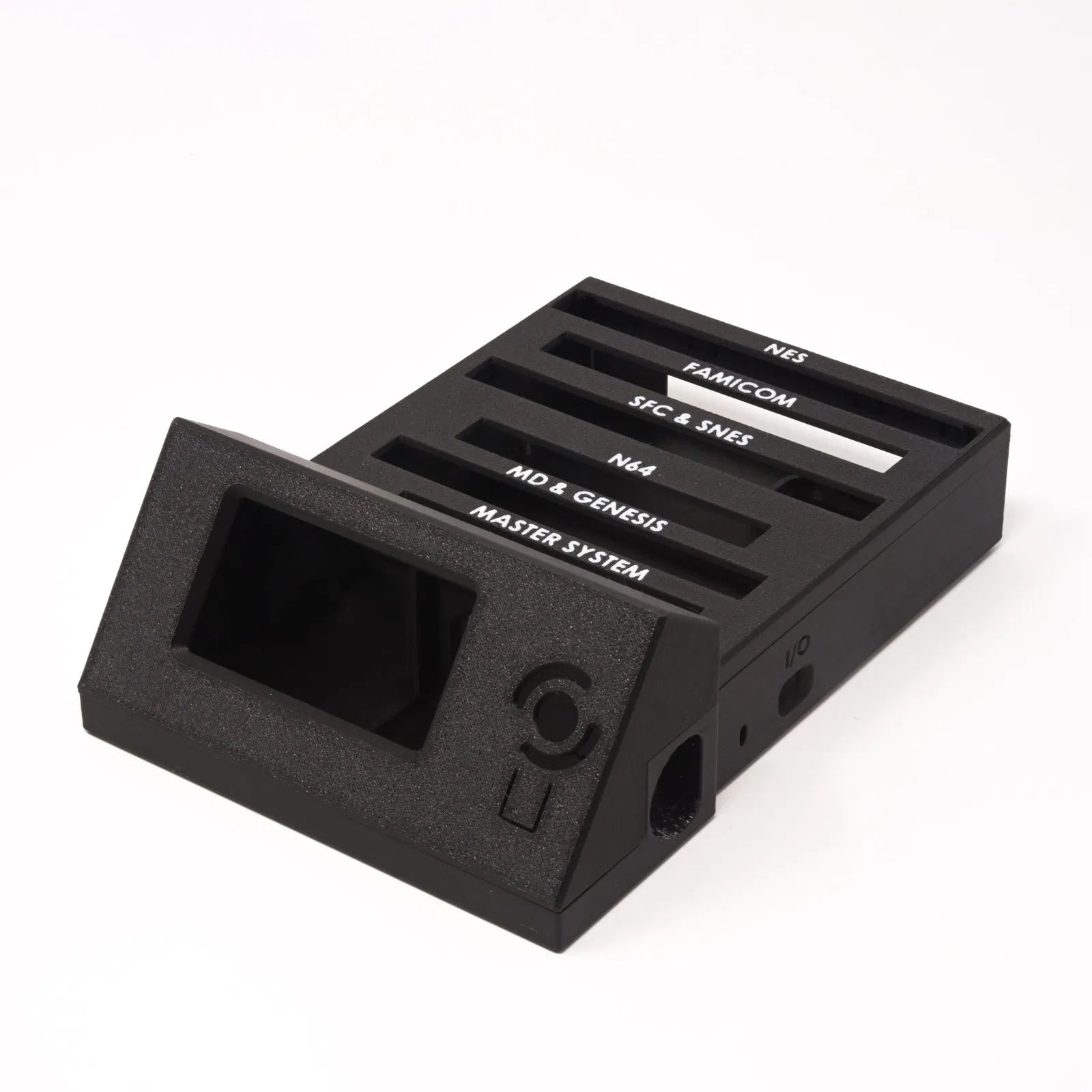

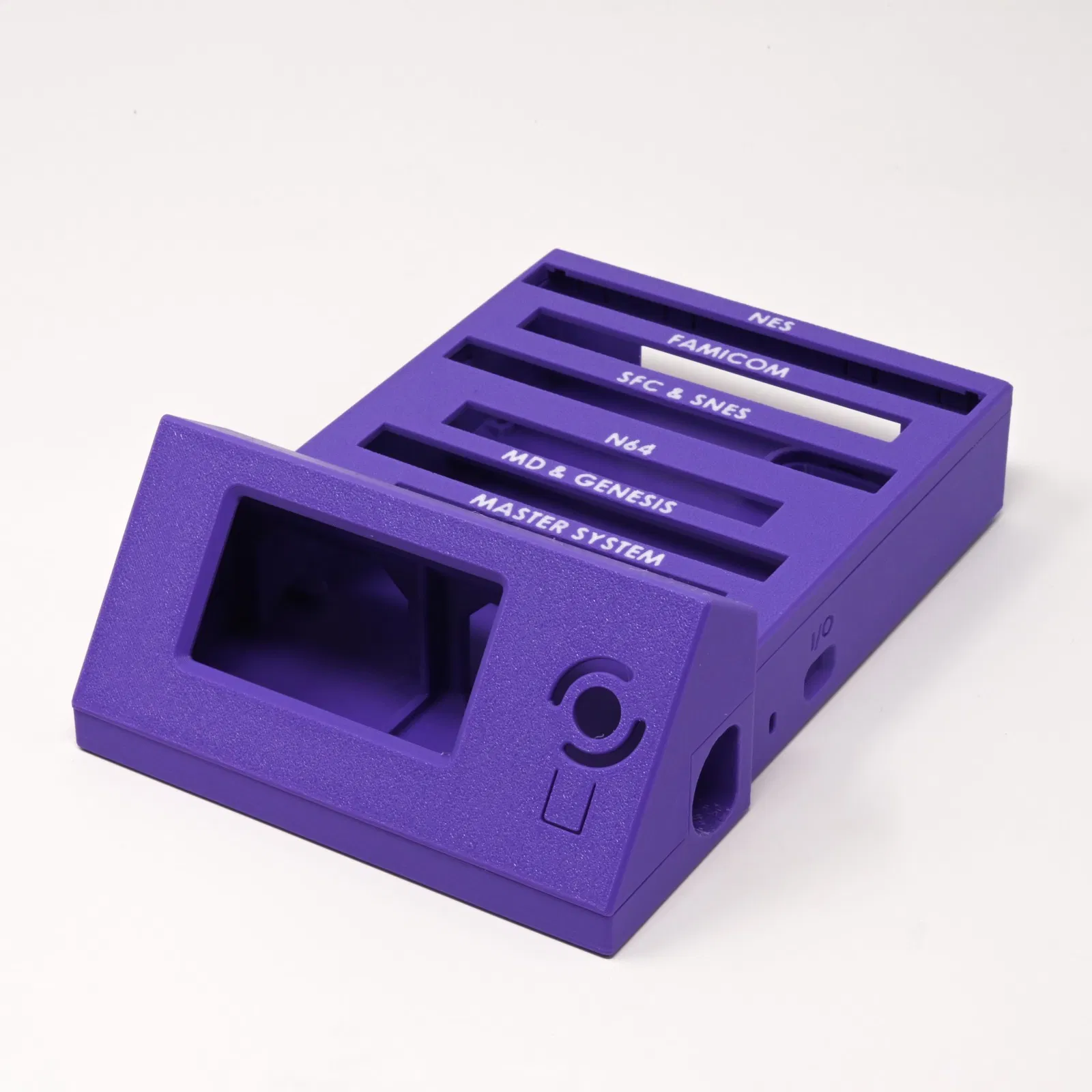

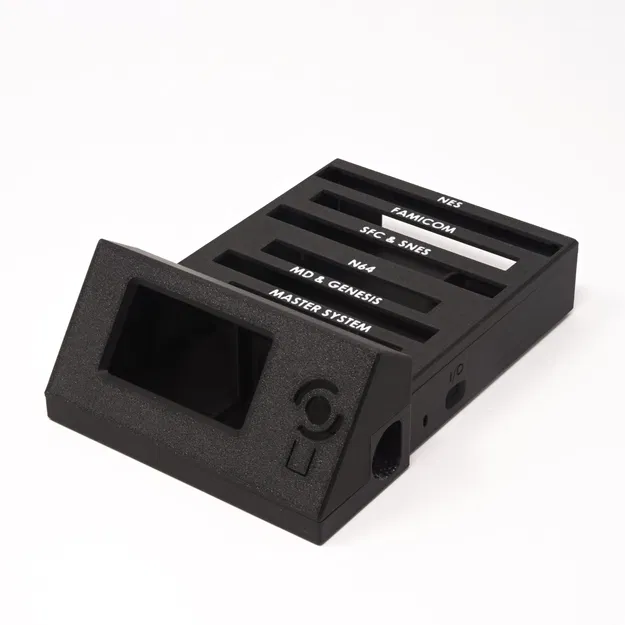

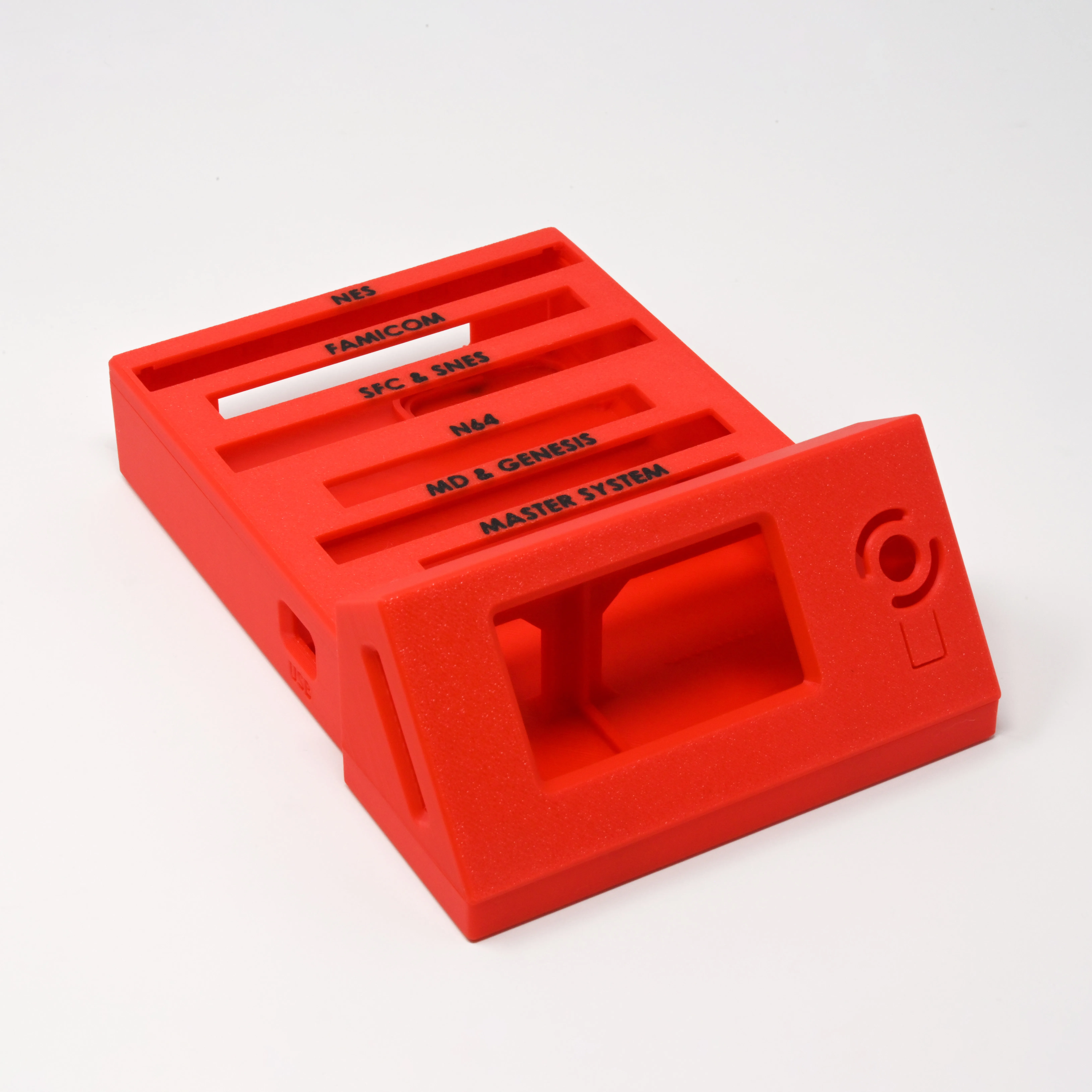

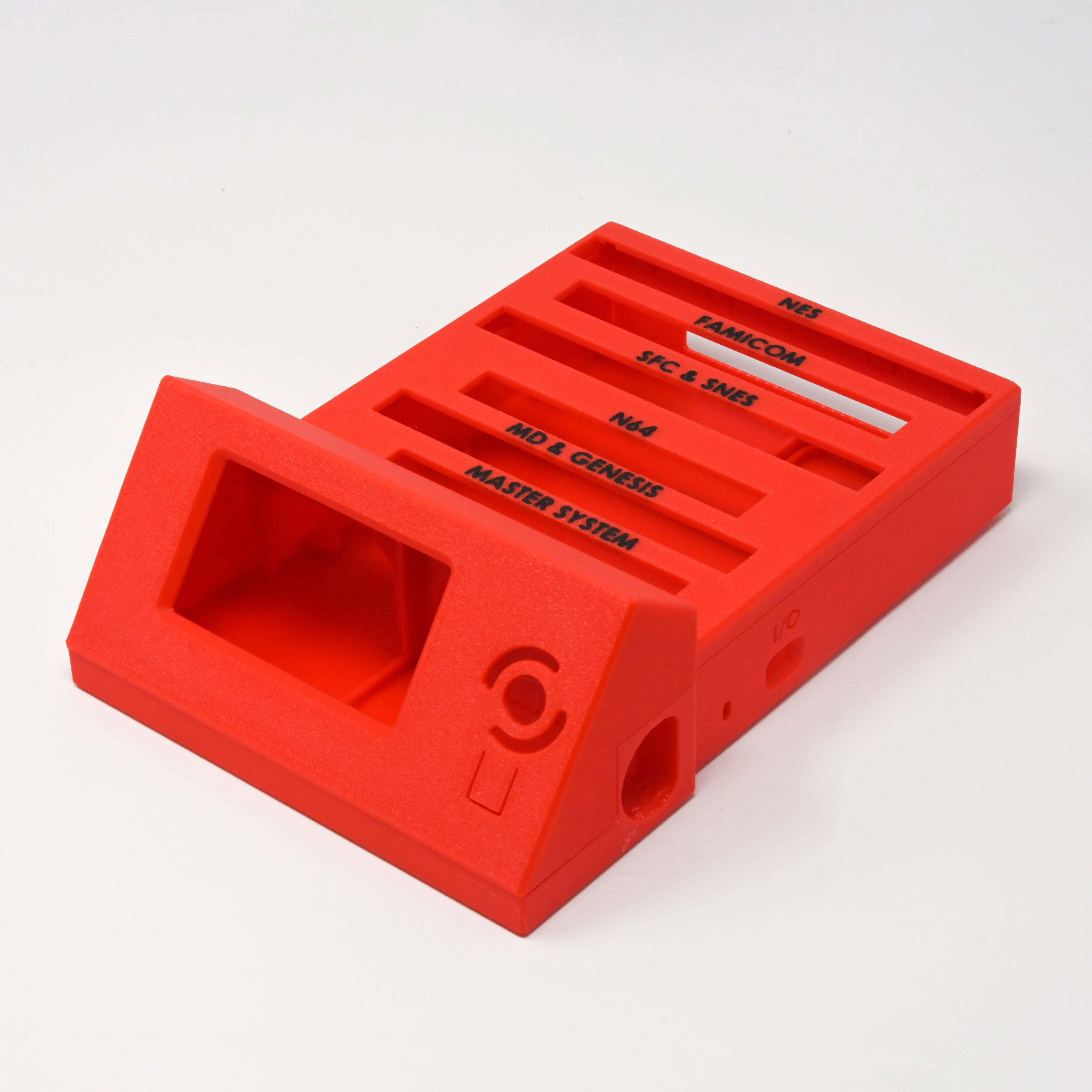

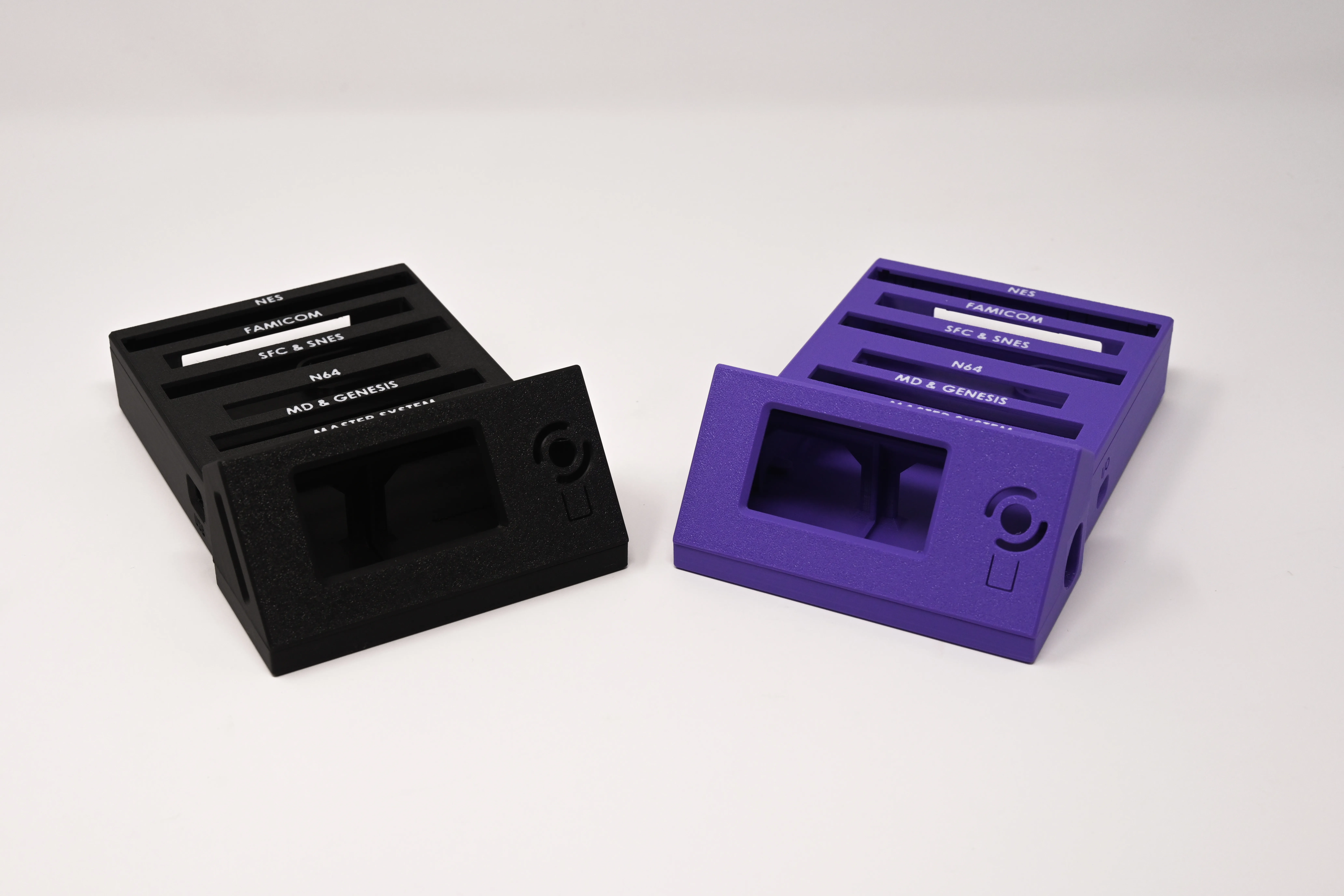

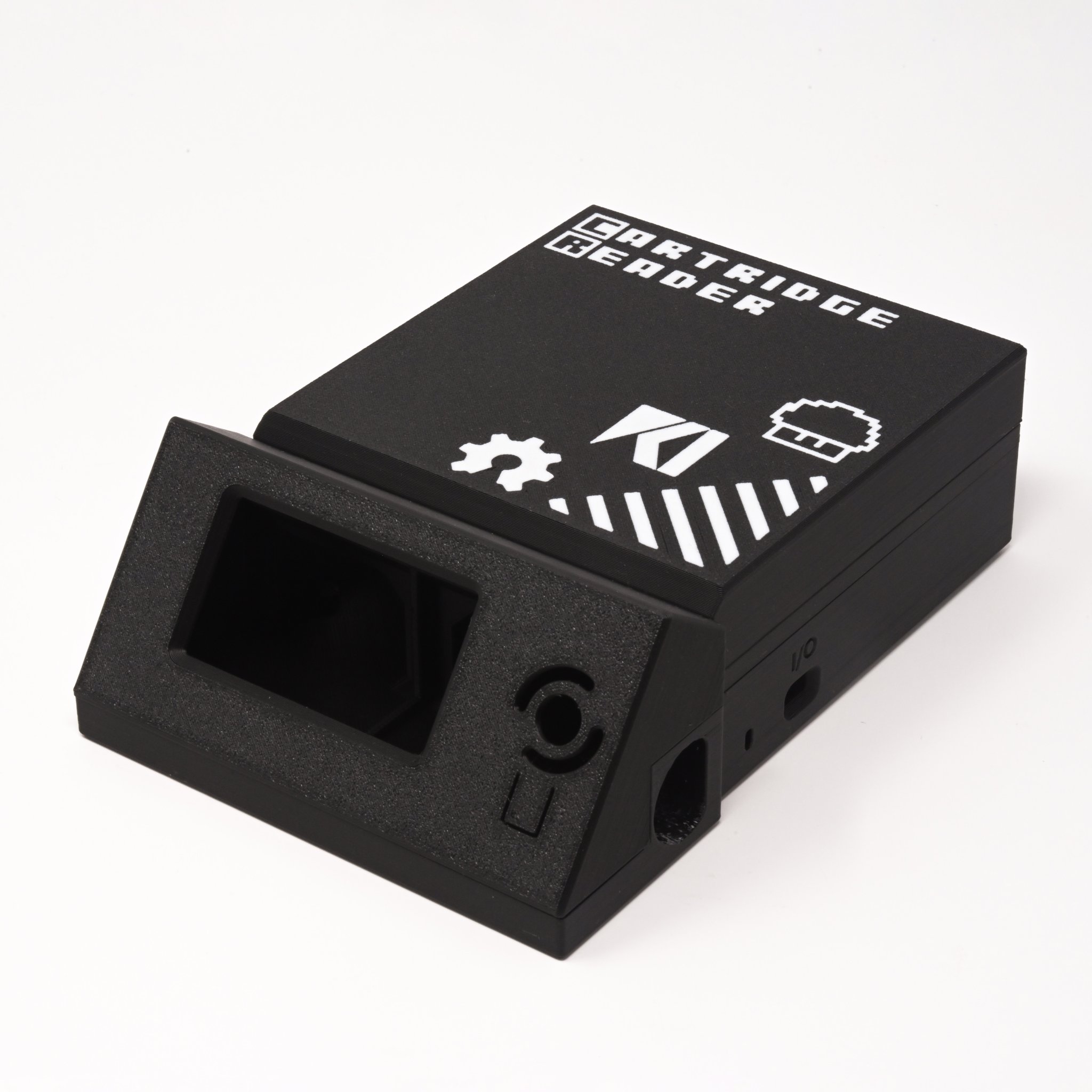

Vỏ Đọc Băng Từ Mã Nguồn Mở Hoàn Toàn (FEOS) này được thiết kế để bền bỉ, được bảo vệ tốt và trông tuyệt vời trên bàn làm việc của bạn.

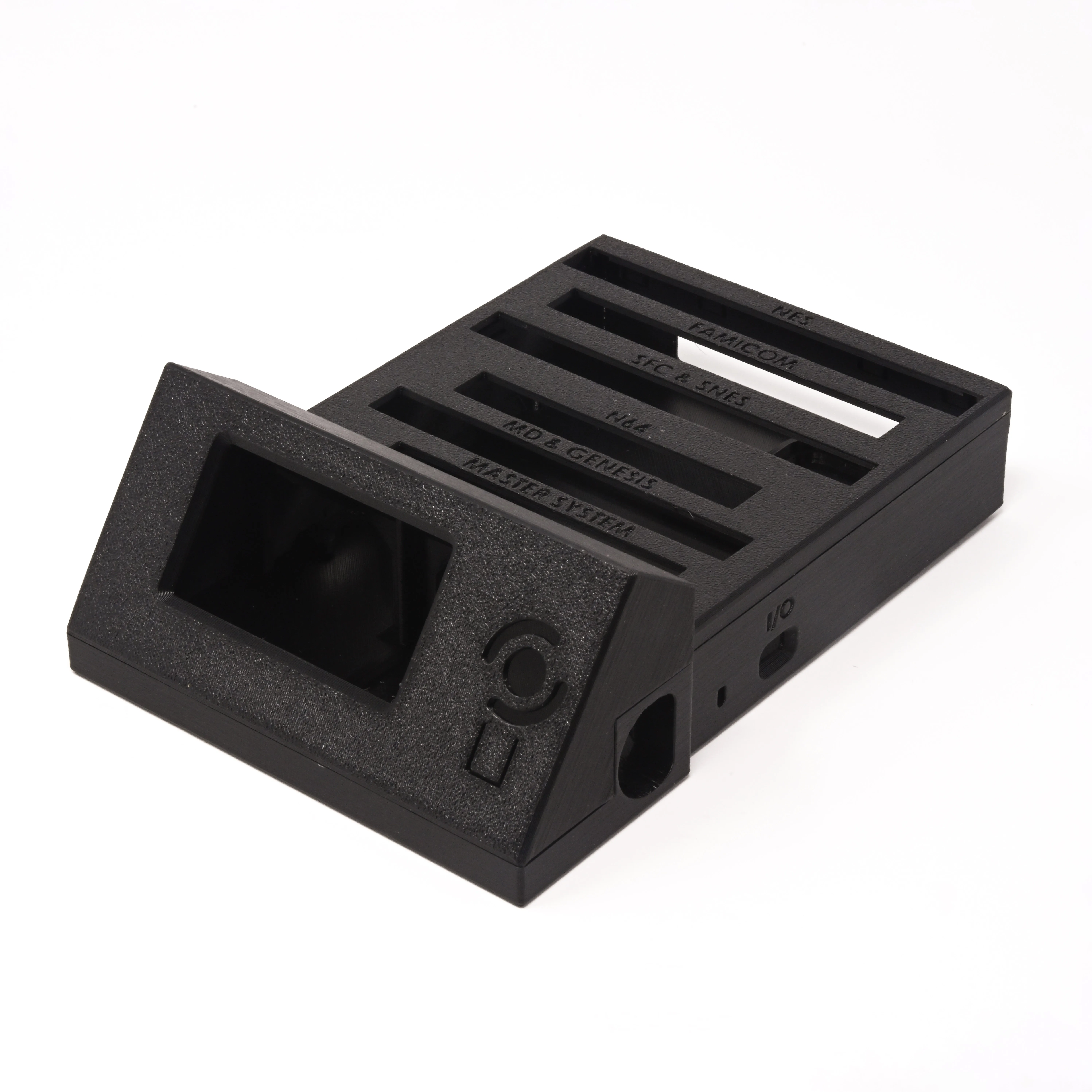

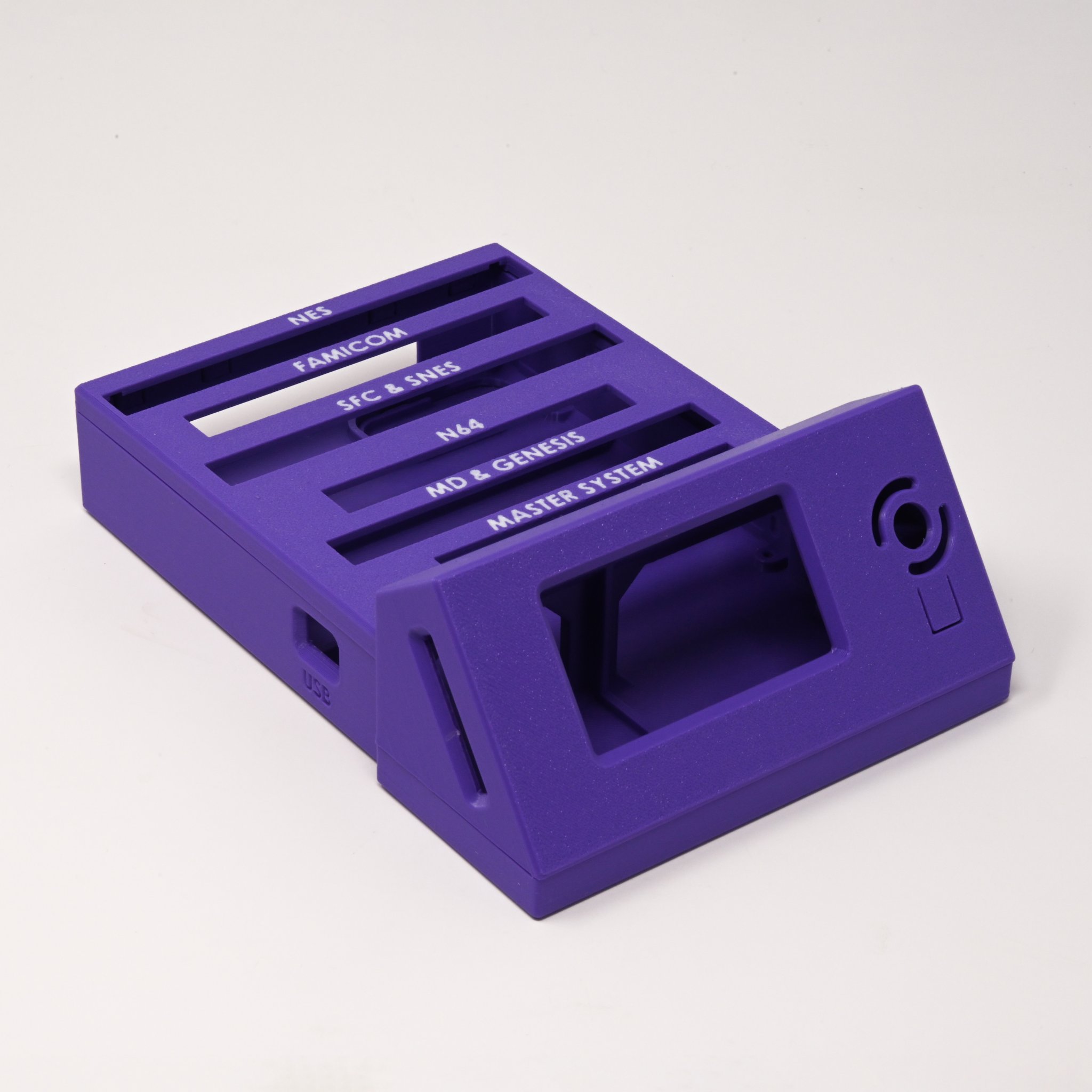

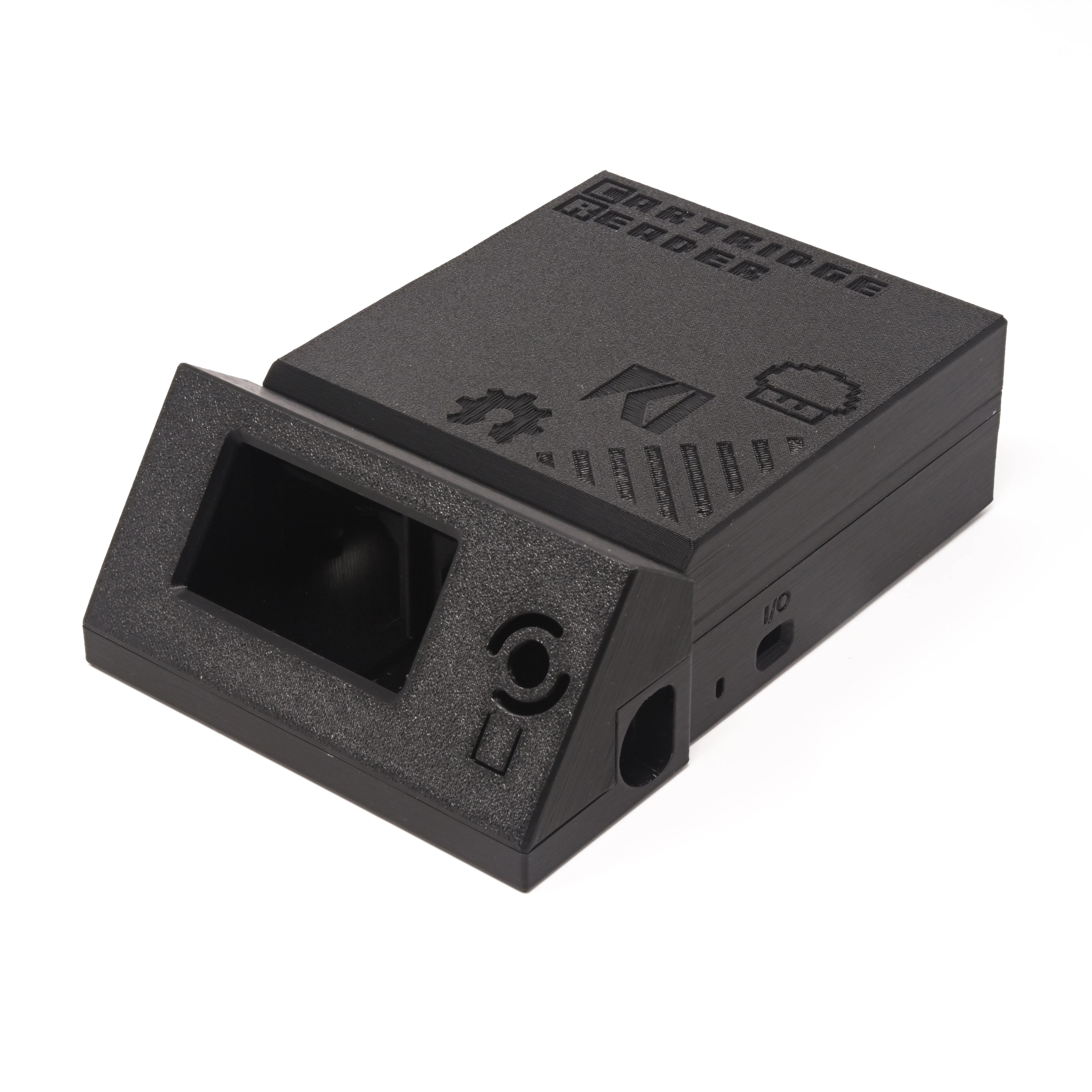

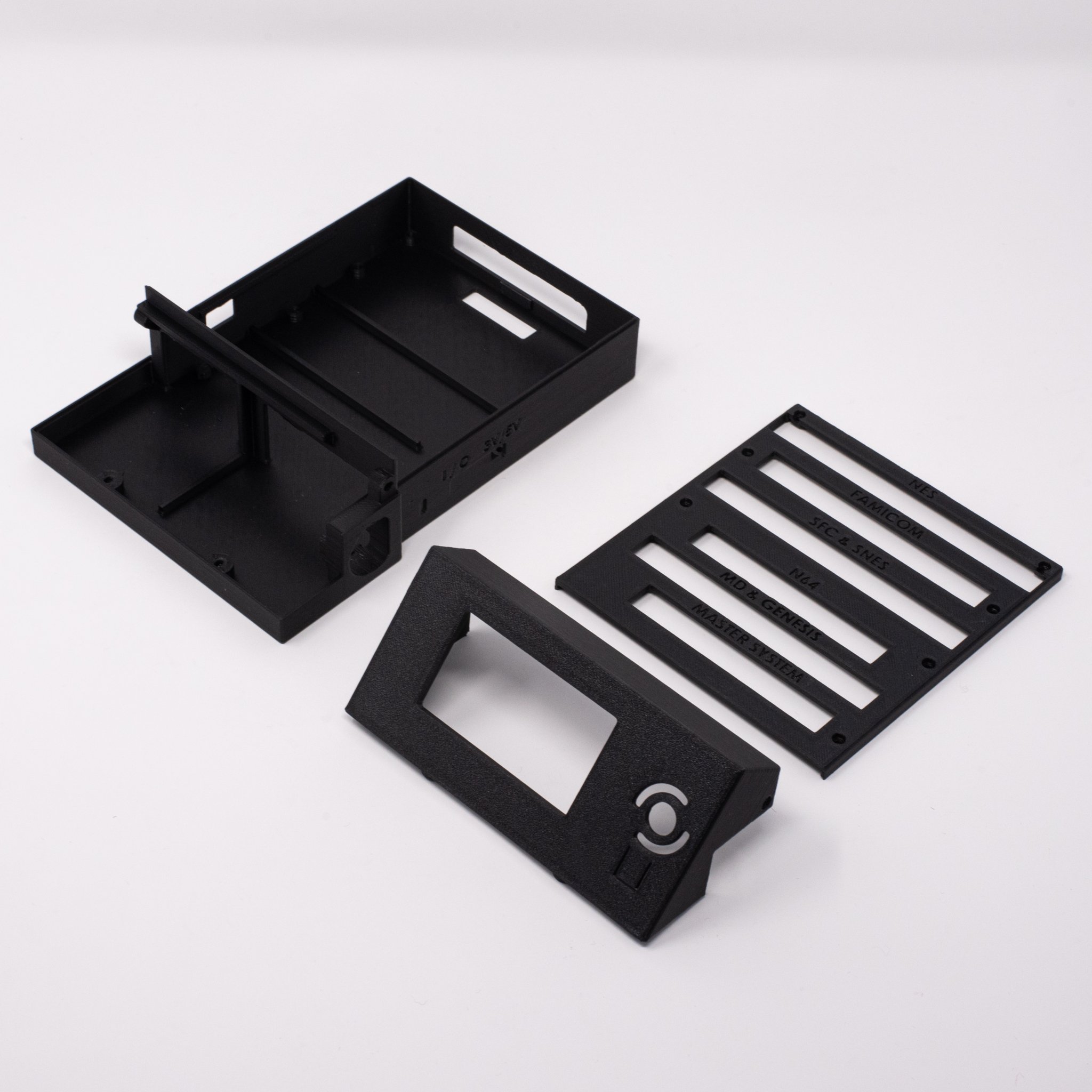

Vỏ được lắp ráp từ nhiều mảnh, bao gồm đế vỏ, nắp, pin và mặt trước. "Tháp giả" chỉ cần thiết nếu bạn đang in mặt trước riêng lẻ, để tránh làm cháy góc sắc nhọn. Ngoài ra, bạn có thể cấu hình máy in của mình để nghỉ giữa các lớp gần cuối in mặt trước.

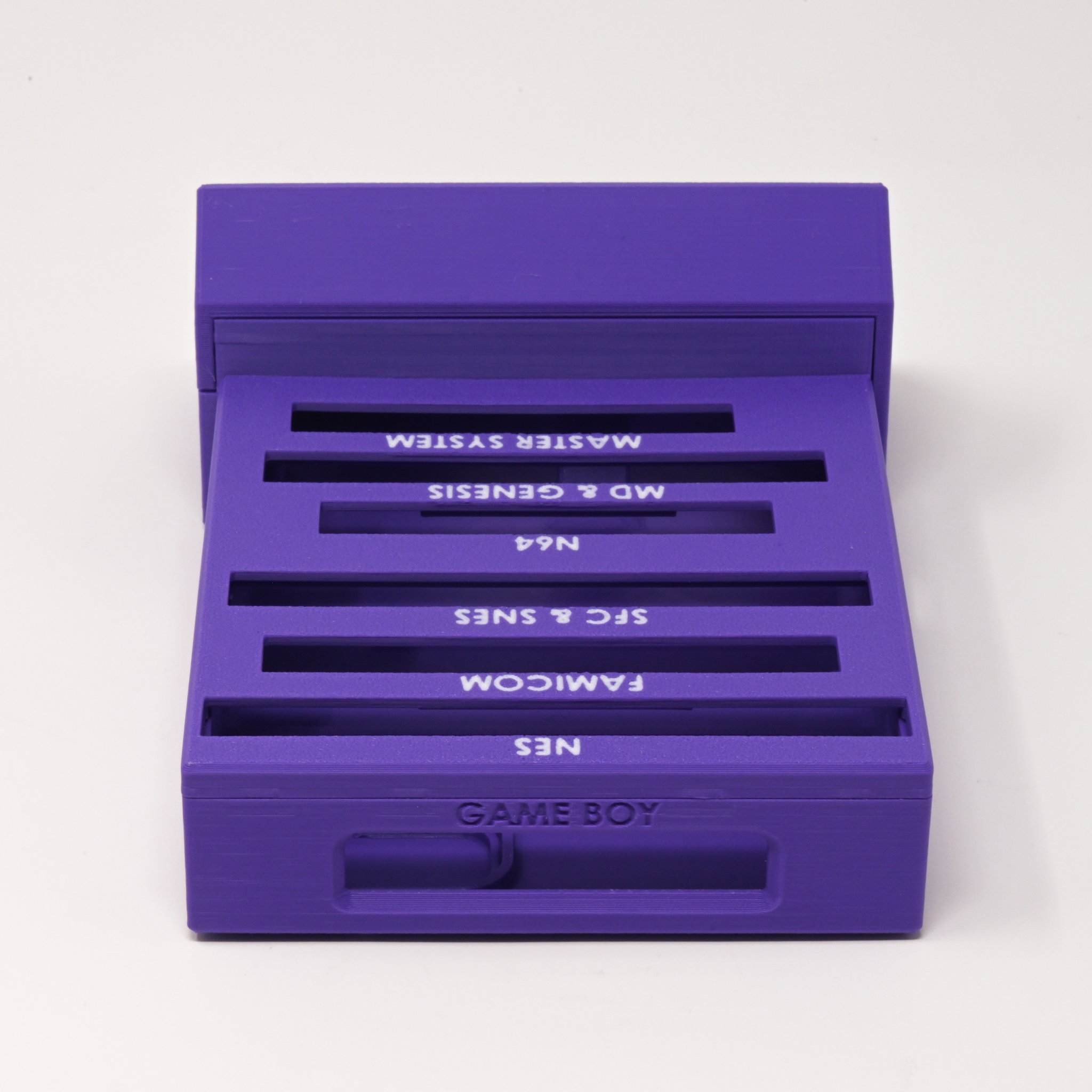

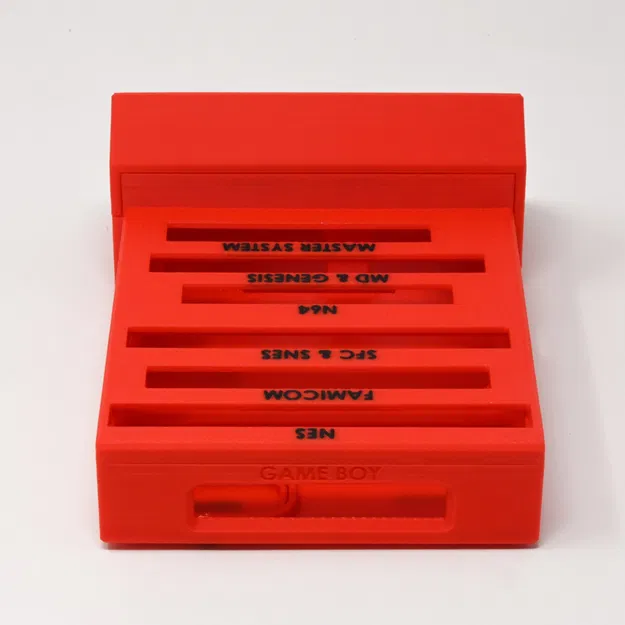

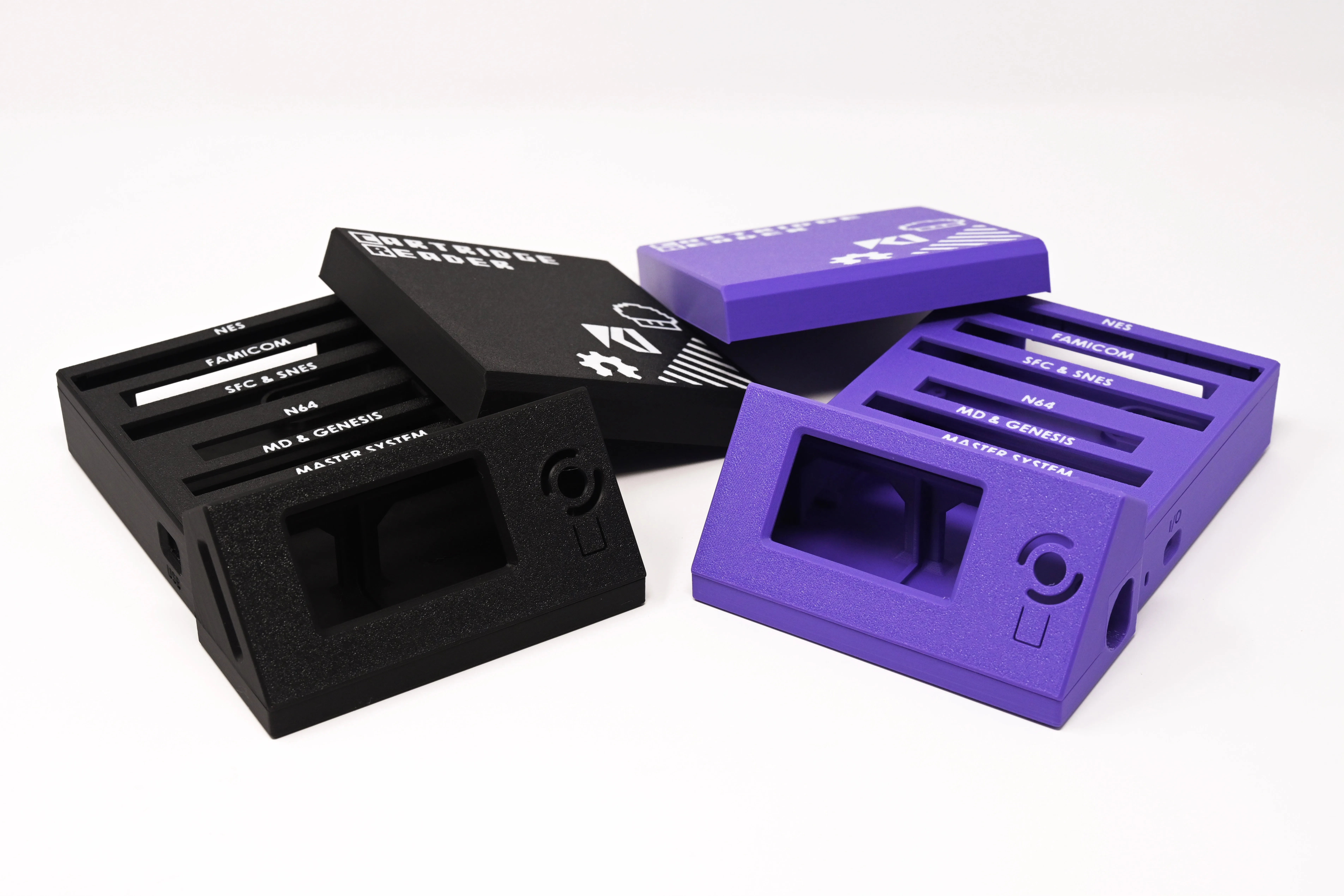

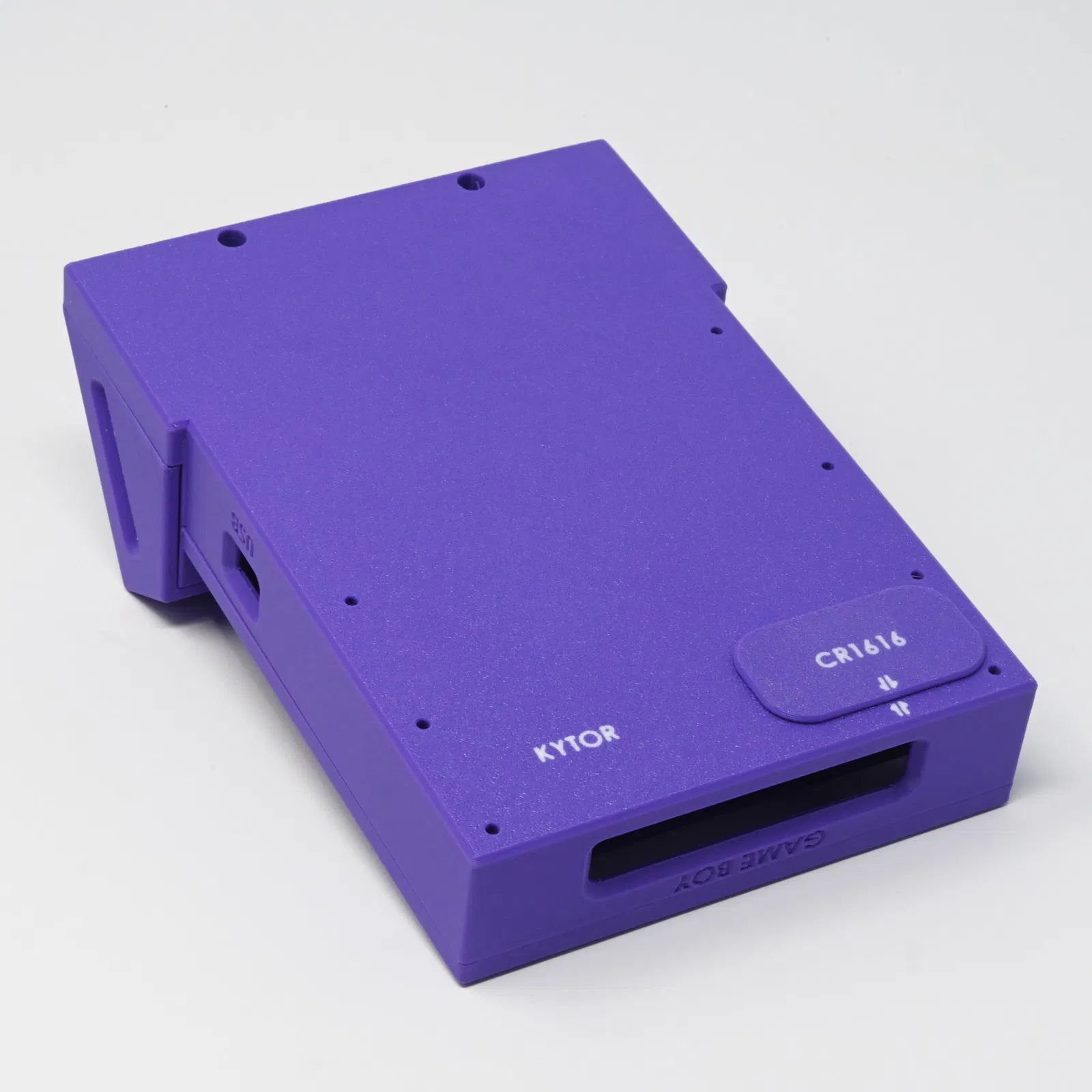

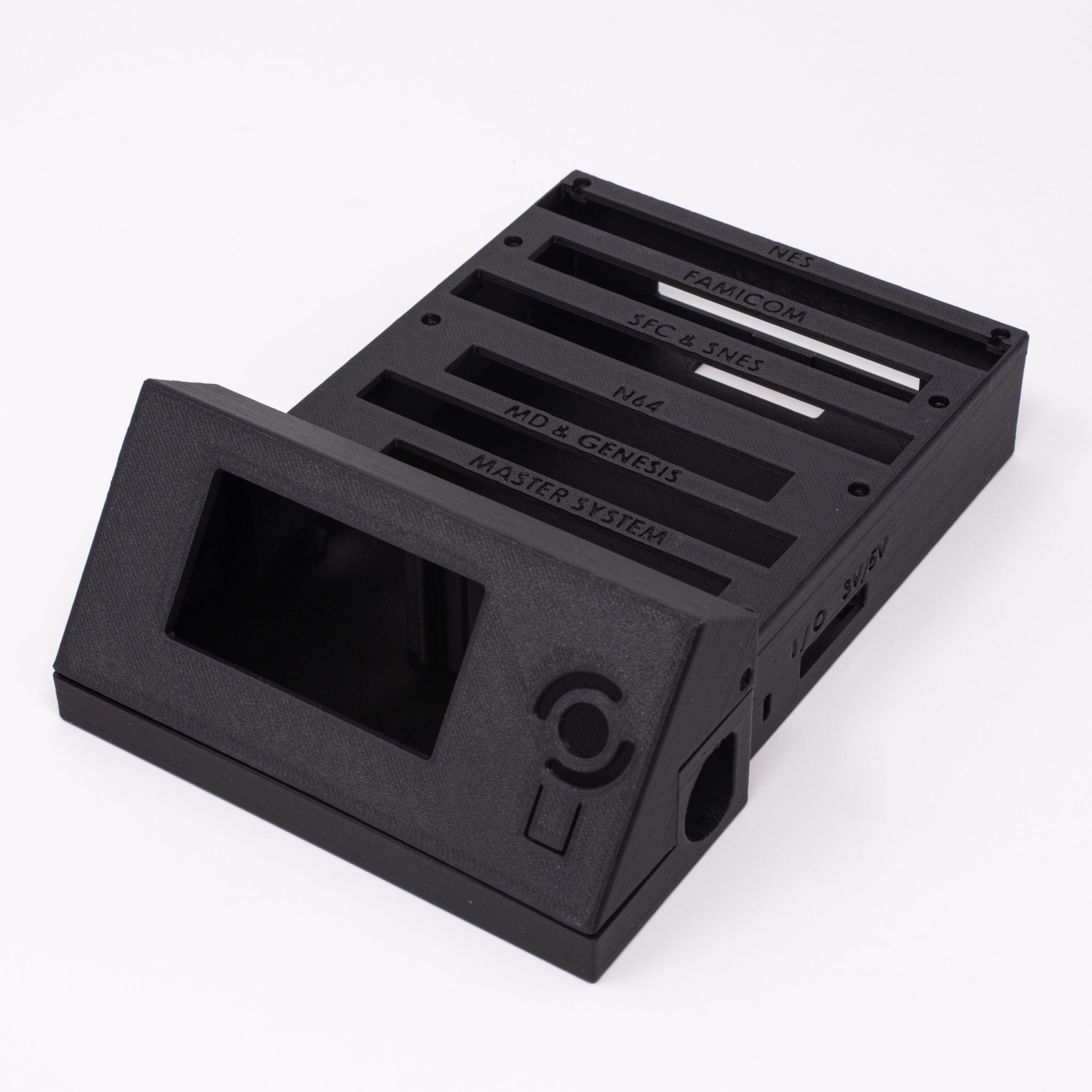

Có các nắp bụi đi kèm cho các khe băng. Nắp Game Boy được gắn chặt vào vị trí, để tháo ra, hãy dùng móng tay của bạn để nâng nó lên từ một bên.
Các tệp 3MF được bao gồm cho Bambu X1C (Bambu Studio) và Prusa MK3S+ (eSlicer). Tôi khuyên bạn nên sử dụng các tệp này để có kết quả tốt nhất.
Việc lắp ráp rất đơn giản và được đề cập trong video liên kết bên dưới. Các đai ốc có rãnh được đặt nhiệt, (6) vào mặt trước. (4) M2x6mm được sử dụng để lắp đặt LCD vào mặt trước. (2) M2x6mm được sử dụng để kết nối mặt trước với đế. (7) M2x6mm kết nối bảng trên với các giá đỡ bằng các khoảng cách tiêu chuẩn M2x18mm 3mm OD, và (7) M2x10mm giữ cho vỏ dưới được gắn chặt vào bảng dưới và các giá đỡ.
Vỏ này cũng có sẵn để mua trên kytor.com/store.
Tương thích:
| Đọc Băng Từ Mã Nguồn Mở | |
|---|---|
| FEOS | HW5 REV1 |
| Rev1 | |
| Rev2 |
Liên kết tham khảo:
- Video: Xây dựng Đầu Đọc Băng Từ Mở
- Video: PHIÊN BẢN MỚI HOÀN TOÀN: Vỏ Đầu Đọc Băng Từ Mở Được Bịt Kín
- Đầu Đọc Băng Từ Mở Github
- Các Bộ Phận Đầu Đọc Băng Từ Mở
- Hướng Dẫn Xây Dựng Đầu Đọc Băng Từ Mở
Lắp ráp vỏ rev2 sẽ yêu cầu:
- (7) của Vít Pan Head Phillips M2x10mm
- (13) của Vít Pan Head Phillips M2x6mm
- (4) của Đệm Nylon M2x5x1mm
- (6) của Đai ốc Chèn Đồng M2xL3xOD3.2 mm
Vật liệu Đề Xuất:
Nhật Ký Thay Đổi:
- Mặt trước rev 1 - Cập nhật hình học để loại bỏ sự cản trở
- Đế rev 1 - Ngăn chặn việc cháy lỗ USB phía trên

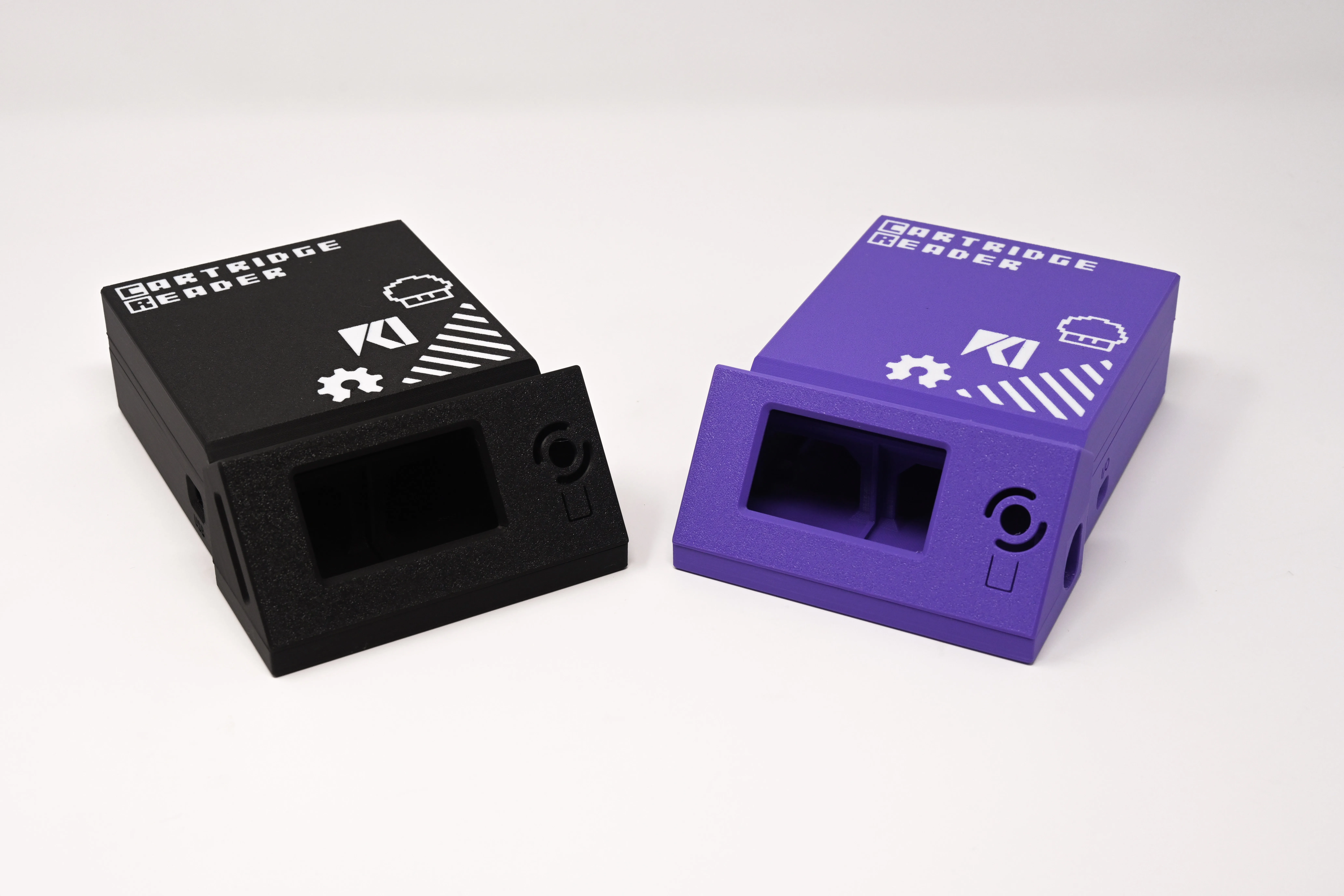

- Rev 2 - Cải tiến lớn bao gồm hàng trăm thay đổi, quá nhiều để liệt kê nhằm làm cho vỏ bền hơn, đẹp hơn, dễ lắp đặt hơn, tùy chọn vSelect, truy cập pin RTC, tùy chọn màu sắc đa dạng và không có phần cứng nhìn thấy được ở trên và hai bên. Bây giờ cũng bao gồm một nắp bụi.
- Đế Rev 2.1 - Đã thay đổi đế chỉ IO (vselect) để xóa lỗ LED.
- Đế Rev 2.2 - Đầu vít giờ đã được lún vào phía dưới.
- Mặt trước Rev 2.1 - Mở rộng rãnh bên trong để phù hợp với vị trí loa trên một số MKS MINI12864.
- Nắp Pin Rev 2.1 - Đã sửa đổi văn bản cho đề cập CR1632.
Lưu ý: Các liên kết Amazon là liên kết liên kết.
