Căng dây GT2 6mm có strain gauge (GT2 6mm belt tension with strain gauge)

Ý tưởng làm công cụ này mình lấy cảm hứng từ video này. Tiếc là tác giả đã xoá project đó, nên mình tự làm một phiên bản riêng. Về cơ bản thì giống bản gốc, nhưng mình thêm tuỳ chọn calibration để số hiển thị khớp với đơn vị kgf.

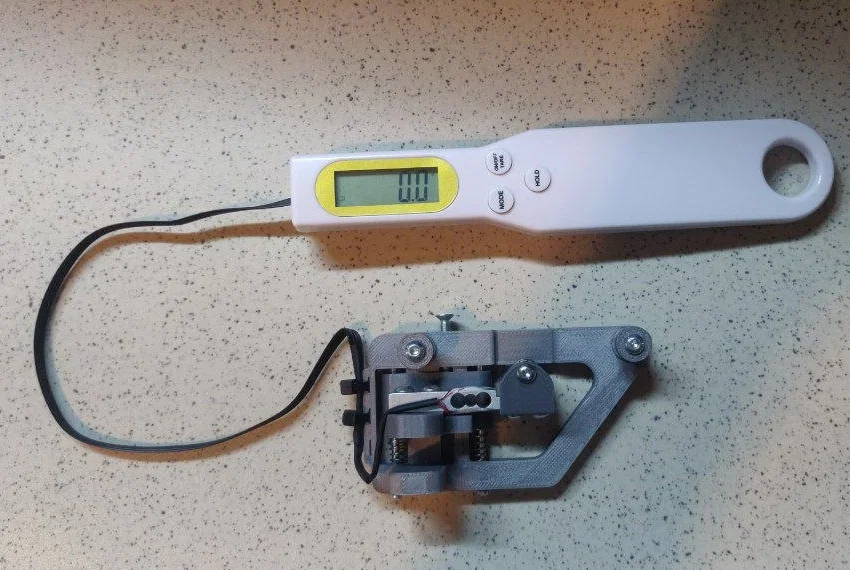

Build of Materials:

1. Scale dạng muỗng - 1 cái

2. Bearing 693ZZ (3x8x4mm) - 1 cái

3. Lò xo 0.5x5x35mm - 2 cái

4. Trục (rivet) 2x34mm - 2 cái

5. Bushing 6.5x4.9x10.5mm - 2 cái

6. Vít M3x10mm - 1 cái

7. Vít M3x5mm - 6 cái

8. Vít M3x25mm - 1 cái

9. Dây cáp 4 lõi - 250mm

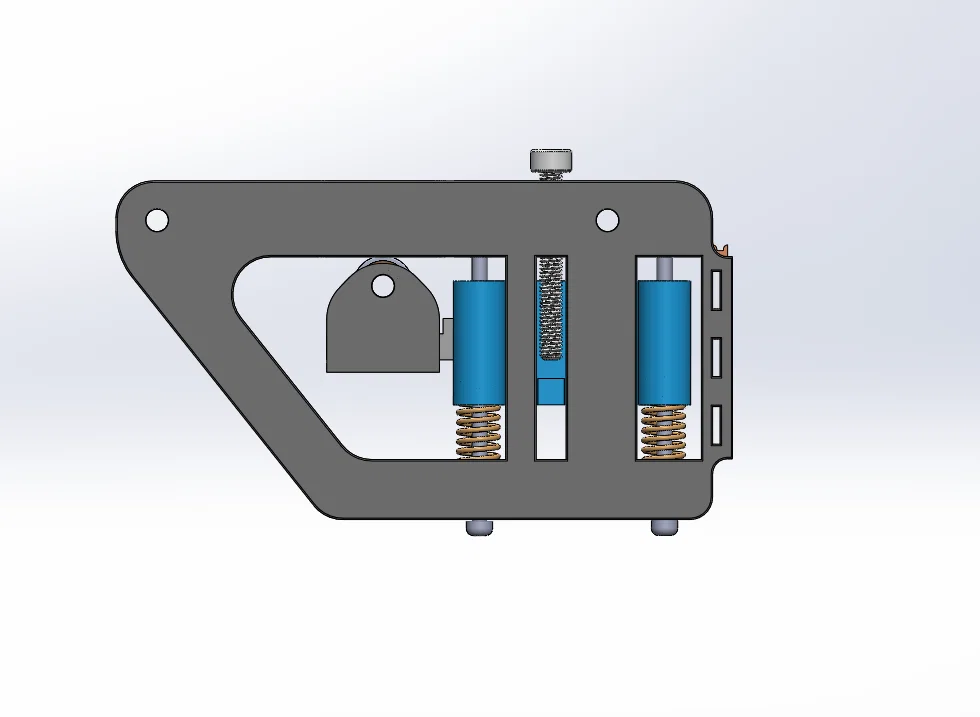

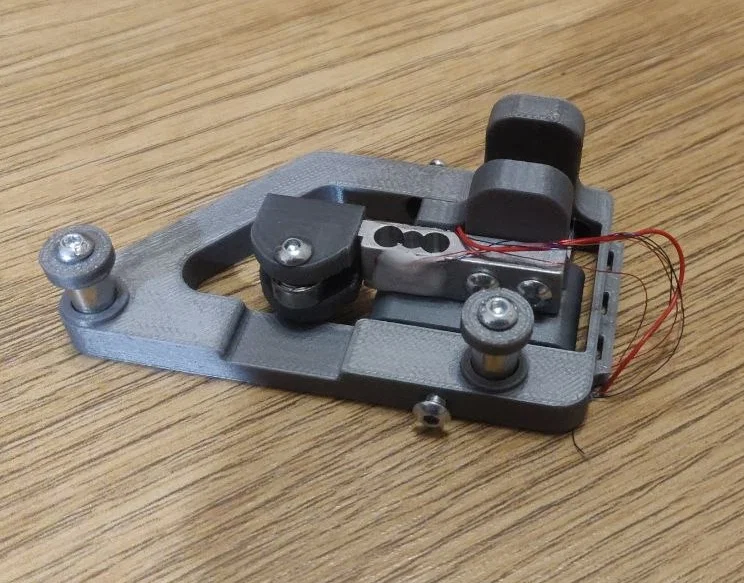

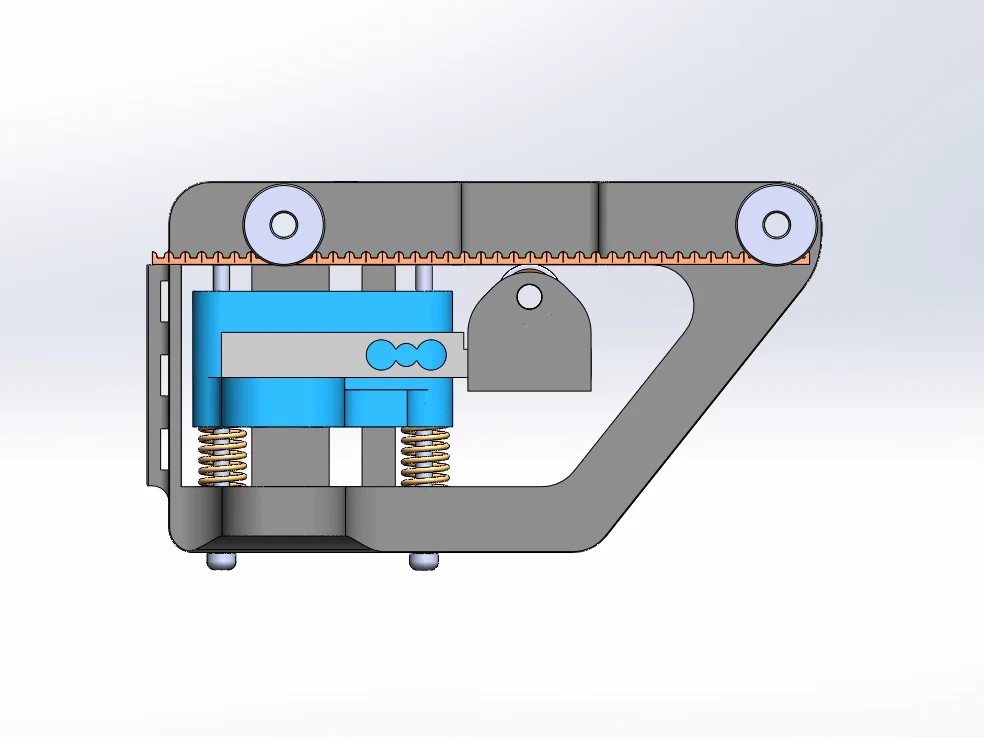

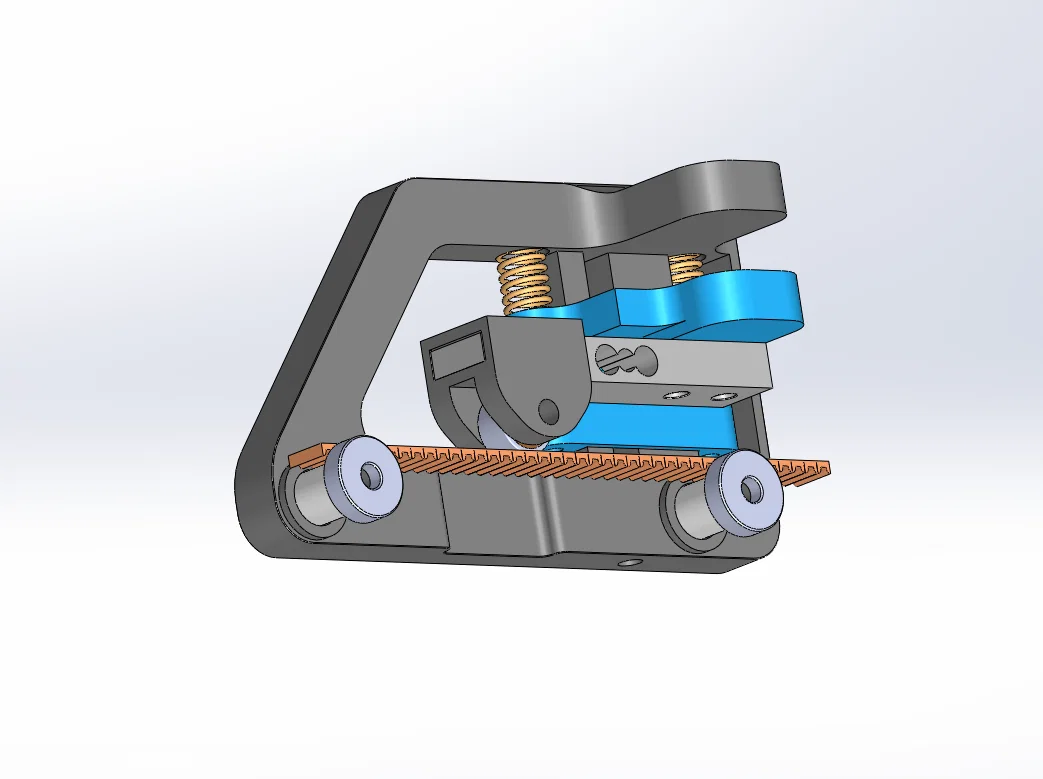

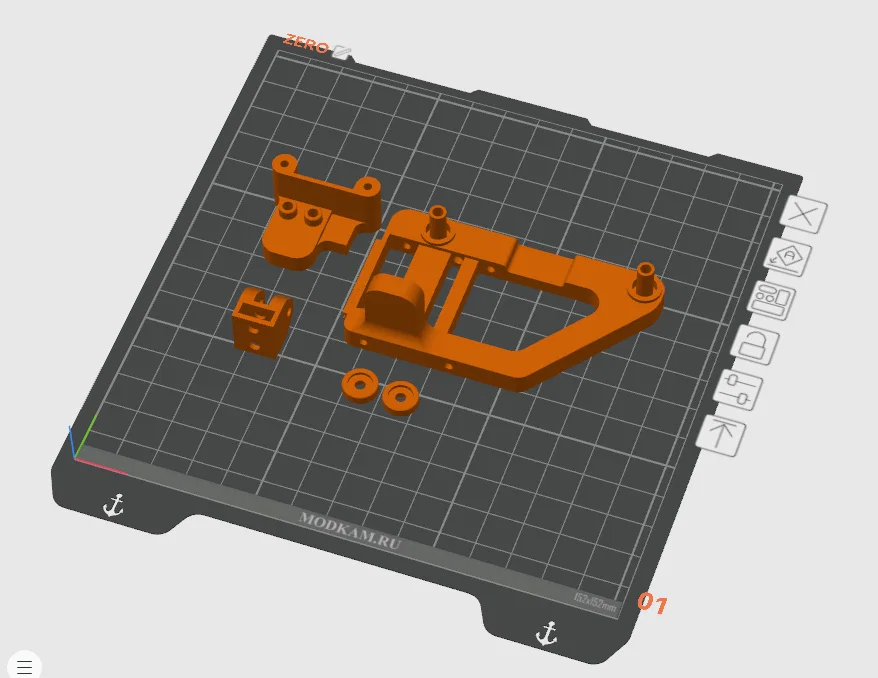

Lắp ráp thiết bị khá đơn giản, thường sẽ không có vấn đề gì. Một vài lưu ý:

• Bushing và bearing nên quay trơn để tránh tạo lực cản

• Các thanh dẫn (guides) cần được bôi trơn

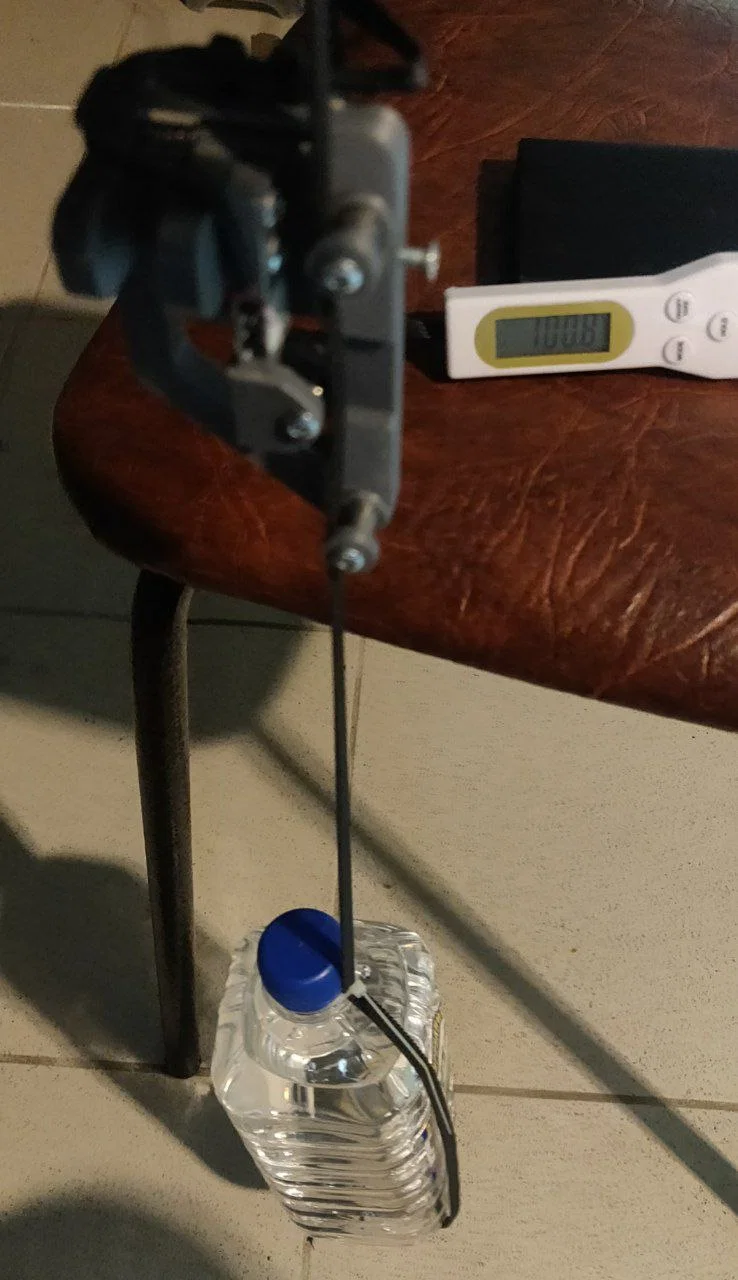

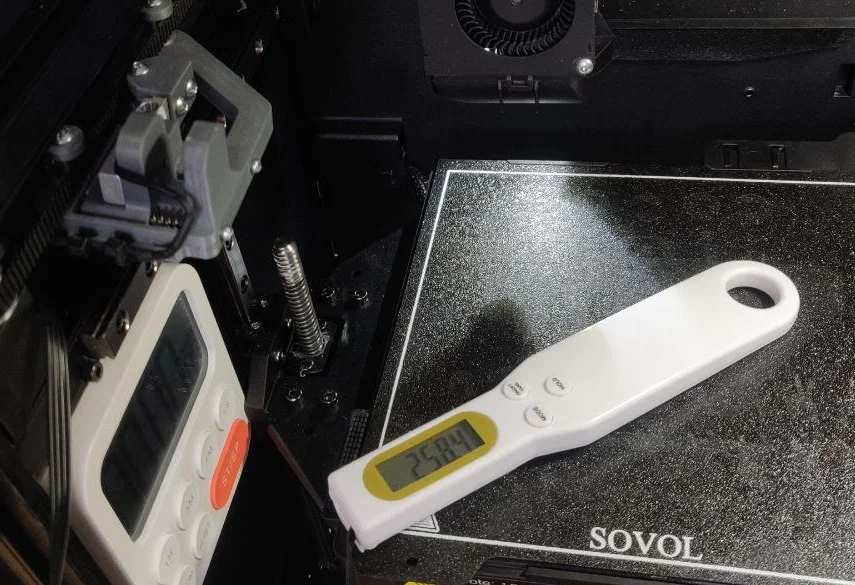

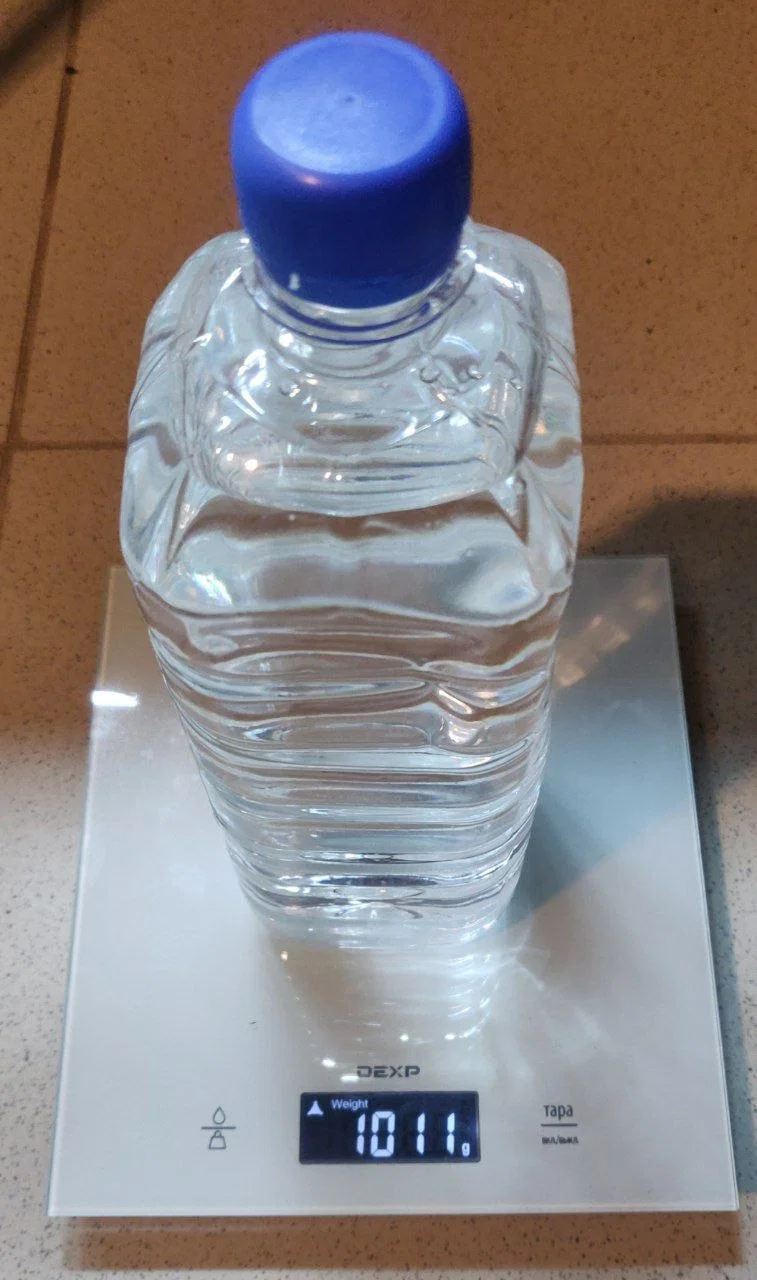

• Lúc calibration, nhớ đảm bảo dây belt không bị xoắn

Thông tin về belt tension có thể xem, ví dụ tại đây.
