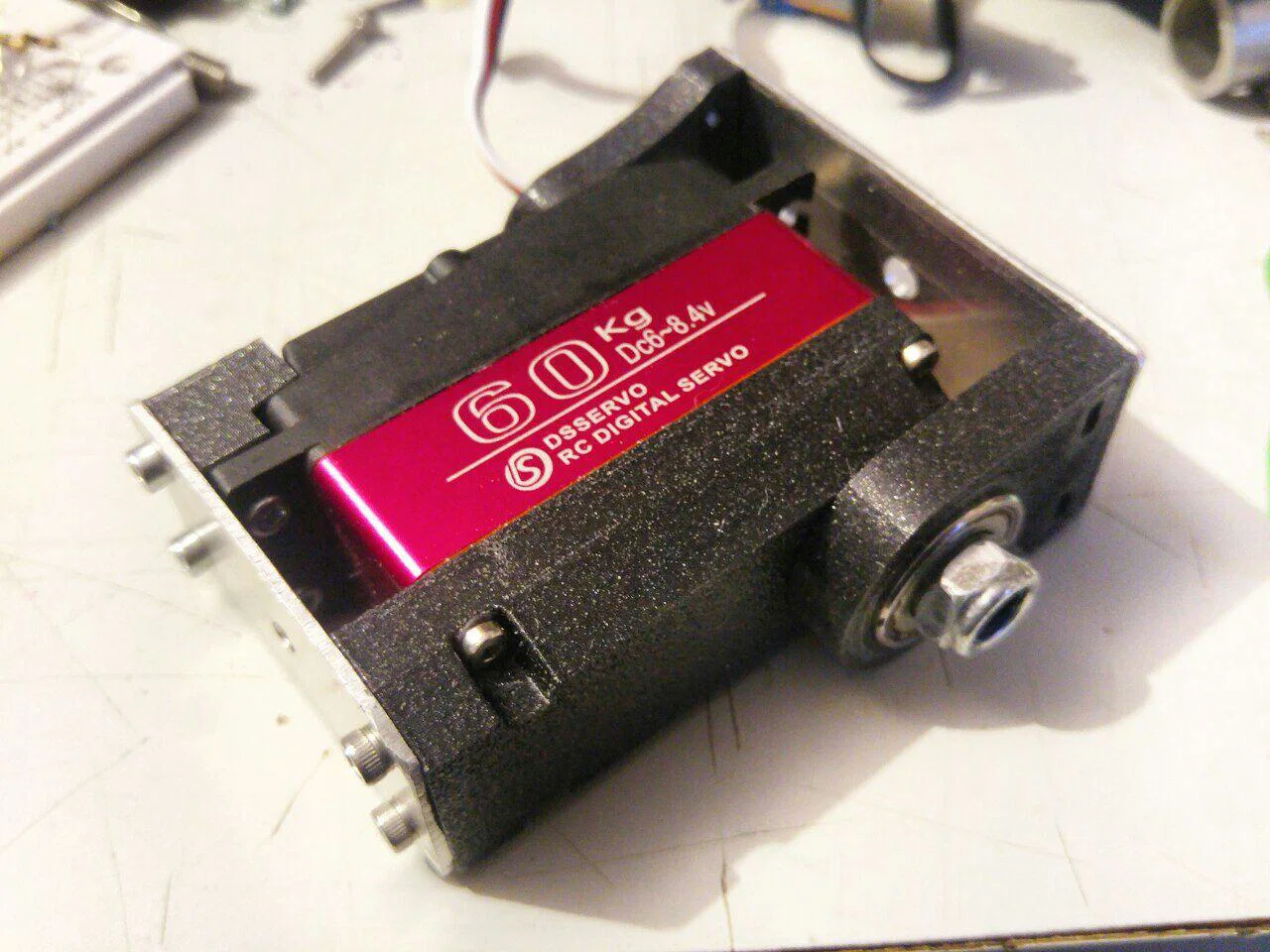

Bộ chuyển đổi U-bracket cho Servo 60kg DS5160 SSG

Đây là nắp đáy mới dành cho dòng servo 60kg DS5160 SSG cỡ lớn giúp bạn lắp thêm U-bracket, vì thực tế rất khó mua được loại servo này kèm theo giá đỡ phù hợp dù quảng cáo thường ghi là có. Khi nhận hàng bạn sẽ thấy... không hề có giá đỡ đâu nhé :(

Thiết kế này sẽ giải quyết vấn đề đó để bạn có thể gắn U-bracket cho servo 60kg của mình, phục vụ cho các dự án robot hoặc các mục đích tương tự.
Phần đối trọng (counter horn) được trang bị một vòng bi trượt ván tiêu chuẩn.
Sử dụng ốc M8 làm trục.
Các mặt bích (flanges) được làm từ tấm nhôm dày 2mm.
Mọi chi tiết được cố định bằng ốc M3 và các đai ốc (nut-inlays).

CẬP NHẬT:
Lưu ý là ảnh gif không còn chính xác nữa nhé ;)
Tôi đã thay đổi phần đối trọng và thêm hai miếng đệm để tối ưu hóa khả năng của vòng bi.

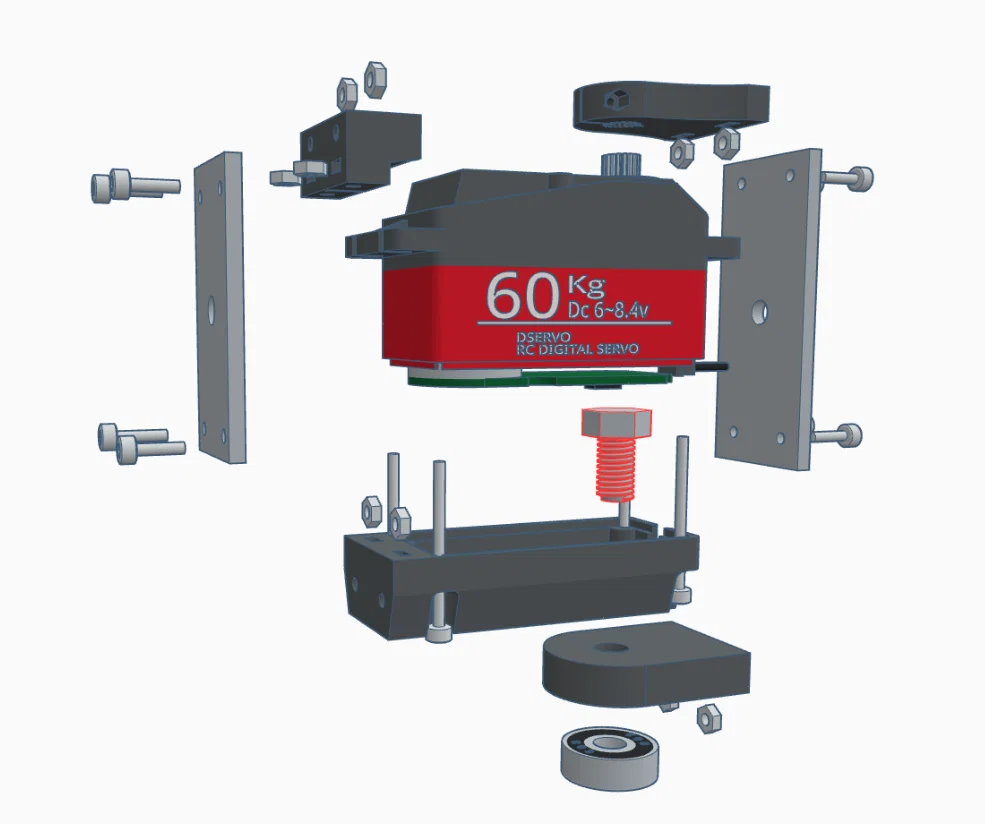

Nếu bạn có sẵn vòng đệm kim loại phù hợp thì nên tận dụng. Những hình ảnh dưới đây sẽ giải thích cách lắp ráp chi tiết này:

Vì nắp trên có cấu tạo phức tạp với nhiều bánh răng và vòng bi nên tôi quyết định giữ nguyên và chỉ thêm một bộ chuyển đổi nhỏ vào.
Các thử nghiệm đầu tiên cho thấy kết quả rất khả quan và vô cùng chắc chắn.
Tôi rất mong nhận được phản hồi từ các bạn.

Thiết lập in của tôi:

PETG
0.2 mm
infill 20-30%
không support
không brim
